「電気・電子部品賞」受賞！

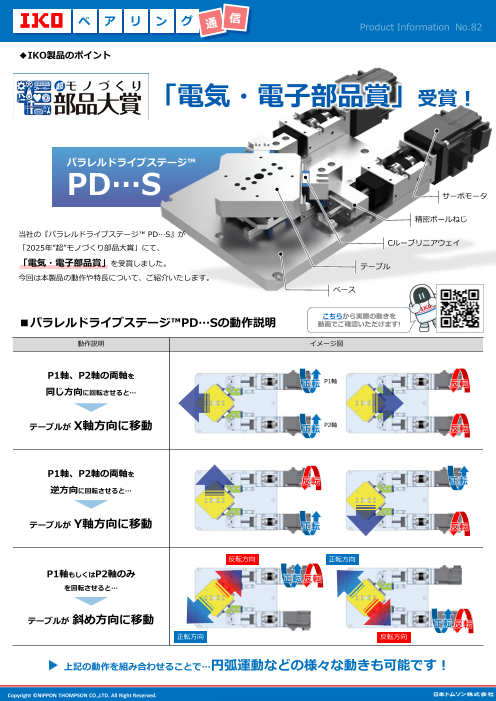

ベ ア リ ン グ Product Information No.82 ◆IKO製品のポイント 「電気・電子部品賞」受賞！ パラレルドライブステージ PD…S サーボモータ 精密ボールねじ 当社の『パラレルドライブステージ PD…S』が Cルーブリニアウェイ 「2025年”超”モノづくり部品大賞」にて、 「電気・電子部品賞」を受賞しました。 テーブル 今回は本製品の動作や特長について、ご紹介いたします。 ベース こちらから実際の動きを ■パラレルドライブステージ PD…Sの動作説明 動画でご確認いただけます! 動作説明 イメージ図 P1軸、P2軸の両軸を 正転 P1軸 反転 同じ方向に回転させると… テーブルが X軸方向に移動 P2軸 正転 反転 P1軸、P2軸の両軸を 反転 正転 逆方向に回転させると… テーブルが Y軸方向に移動 正転 反転 反転方向 正転方向 P1軸もしくはP2軸のみ 正転反転 を回転させると… テーブルが斜め方向に移動 正転反転 正転方向 反転方向 上記の動作を組み合わせることで…円弧運動などの様々な動きも可能です！ Copyright ©NIPPON THOMPSON CO.,LTD. All Right Reserved.

01 独自構造により優れた作業性を実現 モータを並列に配置した、今までにない XYステージです。モータを一方向のみ に配置しているため、配置側を除いた 任意の方向から容易に作業が可能です。 モータは定位置に固定されているので、 テーブル稼働時でも移動せず、干渉防止 のためのスペース確保も不要です。 02 低断面で外観もシンプル モータを並列配置にすることで、従来の 多軸ステージと比較して極めて低い断面 高さを実現しました。可動部はケーブル レスで、ケーブルの取り回しはモータ側 のみのため、配線処理を簡素化でき、全 体構成のシンプル化と省スペース化に貢 献します。 03 柔軟かつ多様なカスタマイズが可能 パラレルドライブステージ PD…Sは、非常に自由度の高い設計が可能です。寸法変更や特殊仕様の追加など、 お客様のご要望にも柔軟に対応いたします。 詳しい製品仕様を確認する！ 気になることを聞いてみる！ 詳しい製品仕様を確認する！ 気になることを聞いてみる！ ▬htt ホpsー:/ム/wペwーwジ.ikont.co.jp/ ▬ ホームページ https://www.ikont.co.jp/ https://qr.quel.jp/tmp/6e0b1582d9e78d363751c647392be63c029a1605.png ▬htt おps問://いw合wわwせ.ik先ont.co.jp/ikohp/inquiry/index.html ▬ お問い合わせ先 https://www.ikont.co.jp/ikohp/inquiry/index.html バは!!ッこクちナらンかバらー Iベ/ひK アつOリじ ン雲グ通信 ▬htt IpKsO:/ /VvIsRrT.iUkoAnLt S.cHoO.jpW/ ROOM IKO ベアリング通設計図自動的に生信成された説明/ ひつじ雲 ▬ IKO VIRTUAL SHOW ROOM https://vsr.ikont.co.jp/ ▬htt メpsカ:/ト/ロw専ww用.サmイe-トiko.com/mecha-tool/index.php バックナンバー ▬ メカトロ専用サイト はこちらから!! https://www.me-iko.com/mecha-tool/index.php Copyright ©NIPPON THOMPSON CO.,LTD. All Right Reserved. POINT
