クロスローラウェイに、独自構造の新たな保持器ずれ防止機構を内蔵したシリーズが新登場しました。
ラック&ピニオン内蔵形クロスローラウェイV CRWG…Vは、ラックギアおよびピニオンギアの構造を見直すことにより、高タクト運転への適性や高い走行精度を維持しつつ、現行品を大幅に上回るストローク長さと負荷容量を実現しました。
同一条件の現行品と比較して、ストローク長さは２倍以上、許容荷重は1.2倍以上となっています。
このカタログについて
| ドキュメント名 | ラック&ピニオン内蔵形クロスローラウェイV CRWG…V |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 1.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本トムソン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

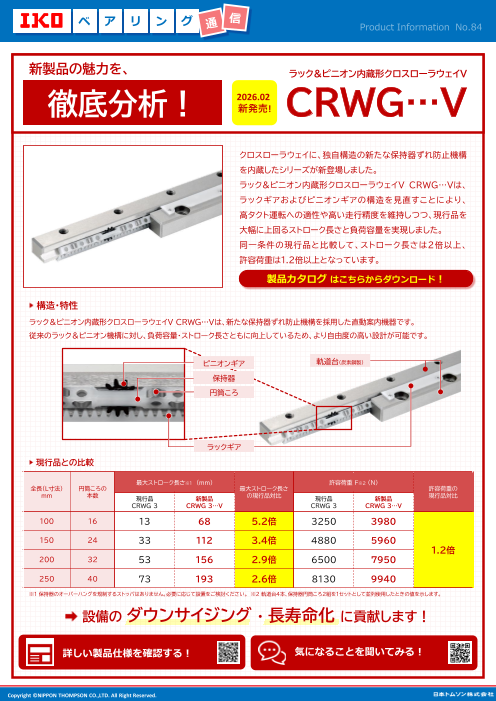

Page1
スライド 1
ベ ア リ ン グ
Product Information No.84
新製品の魅力を、 ラック&ピニオン内蔵形クロスローラウェイV
徹底分析！ 2026.02
新発売! CRWG…V
クロスローラウェイに、独自構造の新たな保持器ずれ防止機構
を内蔵したシリーズが新登場しました。
ラック&ピニオン内蔵形クロスローラウェイV CRWG…Vは、
ラックギアおよびピニオンギアの構造を見直すことにより、
高タクト運転への適性や高い走行精度を維持しつつ、現行品を
大幅に上回るストローク長さと負荷容量を実現しました。
同一条件の現行品と比較して、ストローク長さは２倍以上、
許容荷重は1.2倍以上となっています。
製品カタログ はこちらからダウンロード！
製品カタログ はこちらからダウンロード！
構造・特性
ラック＆ピニオン内蔵形クロスローラウェイV CRWG…Vは、新たな保持器ずれ防止機構を採用した直動案内機器です。
従来のラック＆ピニオン機構に対し、負荷容量・ストローク長さともに向上しているため、より自由度の高い設計が可能です。
ピニオンギア 軌道台(炭素鋼製)
保持器
円筒ころ
ラックギア
現行品との比較
最大ストローク長さ※1 (mm) 許容荷重 F※2 (N)
全長(L寸法) 円筒ころの 最大ストローク長さ 許容荷重の
ｍｍ 本数 の現行品対比 現行品対比
現行品 新製品 現行品 新製品
CRWG 3 CRWG 3…V CRWG 3 CRWG 3…V
100 16 13 68 5.2倍 3250 3980
150 24 33 112 3.4倍 4880 5960
1.2倍
200 32 53 156 2.9倍 6500 7950
250 40 73 193 2.6倍 8130 9940
※1 保持器のオーバーハングを規制するストッパはありません。必要に応じて設置をご検討ください。 ※2 軌道台４本、保持器円筒ころ2組を1セットとして並列使用したときの値を示します。
設備のダウンサイジング ・長寿命化 に貢献します！
詳しい製品仕様を確認する！
気になることを聞いてみる！
詳しい製品仕様を確認する！ 気になることを聞いてみる！
