防じん仕様が必要な場合の、直動案内機器の選定ポイントは？

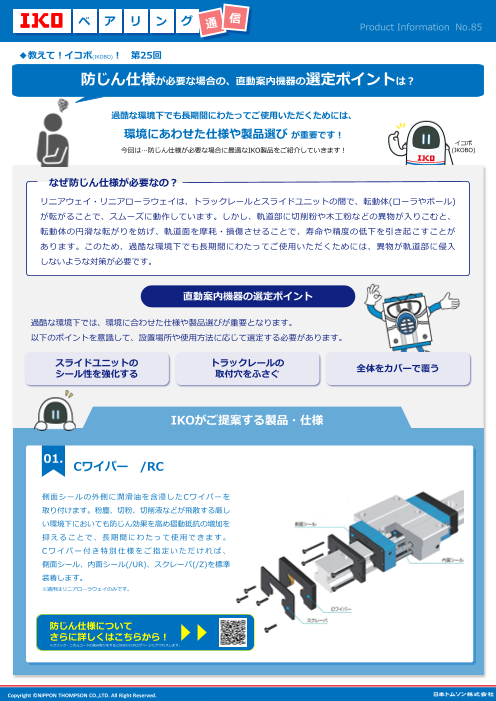

ベ ア リ ン グ Product Information No.85 ◆教えて！イコボ(IKOBO)！ 第25回 防じん仕様が必要な場合の、直動案内機器の選定ポイントは？ 過酷な環境下でも長期間にわたってご使用いただくためには、 環境にあわせた仕様や製品選び が重要です！ イコボ 今回は…防じん仕様が必要な場合に最適なIKO製品をご紹介していきます！ (IKOBO) なぜ防じん仕様が必要なの？ リニアウェイ・リニアローラウェイは、トラックレールとスライドユニットの間で、転動体(ローラやボール) が転がることで、スムーズに動作しています。しかし、軌道部に切削粉や木工粉などの異物が入りこむと、 転動体の円滑な転がりを妨げ、軌道面を摩耗・損傷させることで、寿命や精度の低下を引き起こすことが あります。このため、過酷な環境下でも長期間にわたってご使用いただくためには、異物が軌道部に侵入 しないような対策が必要です。 直動案内機器の選定ポイント 過酷な環境下では、環境に合わせた仕様や製品選びが重要となります。 以下のポイントを意識して、設置場所や使用方法に応じて選定する必要があります。 スライドユニットの トラックレールの 全体をカバーで覆う シール性を強化する 取付穴をふさぐ IKOがご提案する製品・仕様 01. Cワイパー /RC 側面シールの外側に潤滑油を含浸したCワイパーを 取り付けます。粉塵、切粉、切削液などが飛散する厳し い環境下においても防じん効果を高め摺動抵抗の増加を 抑えることで、長期間にわたって使用できます。 Cワイパー 付き特別 仕様を ご指定いただ ければ 、 側面シール、内面シール(/UR)、スクレーパ(/Z)を標準 装着します。 ※適用はリニアローラウェイのみです。 防さ※クIのKリらカOじッにタんクロ詳・仕グ二し様ペく次ーはに元ジつこにコちいーアらてドかクセのら！ス読しみま取すり。をすると 防じん仕様について さらに詳しくはこちらから！ ※クリック・二次元コードの読み取りをするとIKOのカタログページにアクセスします。 Copyright ©NIPPON THOMPSON CO.,LTD. All Right Reserved.

02. トラックレールの取付穴埋栓 /F 03. ダブルシール /V トラックレール取付穴を埋栓でふさ 側 面 シ ー ル を 二 重 に ぐことにより、スライドユニット内 して、より防じん性を への異物の侵入を防ぎます。 向上させます。 アルミニウム合金製埋栓も用意しま すので、IKOにお問い合わせください。 04. スクレーパ /Z 05. 専用ジャバラ 側面シールの外側に取り付け、 トラックレール露出部 ト ラ ッ ク レ ー ル に 付 着 し た を 覆 う 防 じ ん カ バ ー 大きな異物を除去します。 です。 ※スライドユニットとトラックレール の端面にジャバラ取付け用めねじを 設けることが可能です。 06. 特殊環境用 07. 特殊環境用 高防じんリニアウェイH 直動シリーズ 上方向取付け仕様トラックレール 直動シリーズ 08. カバーテープ 09. トラックレール用シールプレート 防※クIのKリカOじッタんクロ・仕グ二様ペ次ーに元ジつにコいーアてドクさセのらスに読し詳みまし取すくりは。をこすちるらとから！ 防じん仕様についてさらに詳しくはこちらから！ ※クリック・二次元コードの読み取りをするとIKOのカタログページにアクセスします。 ク詳ロしスいロ製ー品ラベ仕ア様リンをグ確に認関すするる！ 特殊環境対応について知りたい！ 気になることを聞いてみる！ クロスローラベアリングに関する 詳特し殊い環製境品対仕応様にをつ確い認てす知りるた！い！ 気になることを聞いてみる！ ▬htt ホpsー:/ム/wペwーwジ.ikont.co.jp/ ▬ ホームページ https://www.ikont.co.jp/ https://qr.quel.jp/tmp/6e0b1582d9e78d363751c647392be63c029a1605.png ▬htt おps問://いw合wわwせ.ik先ont.co.jp/ikohp/inquiry/index.html ▬ お問い合わせ先 https://www.ikont.co.jp/ikohp/inquiry/index.html バは!!ッこクちナらンかバらー Iベ/ひK アつOリじ ン雲グ通信 ▬htt IpKsO:/ /VvIsRrT.iUkoAnLt S.cHoO.jpW/ ROOM IKO ベアリング通設計図自動的に生信成された説明/ ひつじ雲 ▬ IKO VIRTUAL SHOW ROOM https://vsr.ikont.co.jp/ ▬htt メpsカ:/ト/ロw専ww用.サmイe-トiko.com/mecha-tool/index.php バックナンバー ▬ メカトロ専用サイト はこちらから!! https://www.me-iko.com/mecha-tool/index.php Copyright ©NIPPON THOMPSON CO.,LTD. All Right Reserved.
