パネル・基板の位置決めに最適な昇降軸を探しています！

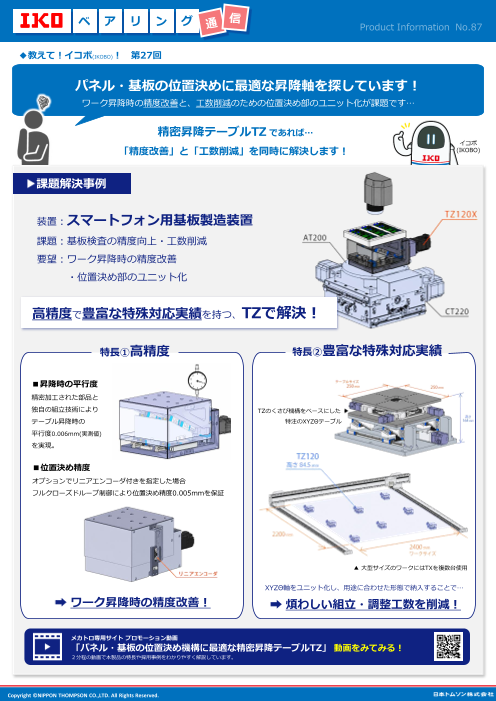

ベ ア リ ン グ Product Information No.87 ◆教えて！イコボ(IKOBO)！ 第27回 パネル・基板の位置決めに最適な昇降軸を探しています！ ワーク昇降時の精度改善と、工数削減のための位置決め部のユニット化が課題です… 精密昇降テーブルTZであれば… イコボ 「精度改善」と「工数削減」を同時に解決します！ (IKOBO) 課題解決事例 装置：スマートフォン用基板製造装置 課題：基板検査の精度向上・工数削減 要望：ワーク昇降時の精度改善 ・位置決め部のユニット化 高精度で豊富な特殊対応実績を持つ、TZで解決！ 特長①高精度 特長②豊富な特殊対応実績 ■昇降時の平行度 精密加工された部品と 独自の組立技術により TZのくさび機構をベースにした テーブル昇降時の 特注のXYZΘテーブル 平行度0.006mm(実測値) を実現。 ■位置決め精度 オプションでリニアエンコーダ付きを指定した場合 フルクローズドループ制御により位置決め精度0.005mmを保証 ▲ 大型サイズのワークにはTXを複数台使用 XYZΘ軸をユニット化し、用途に合わせた形態で納入することで… ワーク昇降時の精度改善！ 煩わしい組立・調整工数を削減！ メ「T」２パ Zカ分動トネ程画ロルの専を・基動み用て板画サみのでイる位本ト！ プ置製ロ決品モめのー機特シ構長ョンにや動最採画適用な事精例密をわ昇か降りテやーすブくル解説しています。 メカトロ専用サイト プロモーション動画 「パネル・基板の位置決め機構に最適な精密昇降テーブルTZ」 動画をみてみる！ ２分程の動画で本製品の特長や採用事例をわかりやすく解説しています。 Copyright ©NIPPON THOMPSON CO.,LTD. All Rights Reserved.

精密昇降テーブル 独自のくさび機構を採用した、コンパクトで高精度な上下方向の位置決めを行う 昇降テーブルです。テーブルサイズは□120ｍｍと□200ｍｍの2種類を標準 TZ ラインナップ。くさび減速比・組込む直動案内機器は、用途に合わせてそれぞれ ２タイプから選択が可能です。 主な製品仕様 駆動 精密ボールねじ リニアローラウェイ(ローラタイプ) 直動案内機器 リニアウェイ(ボールタイプ) 潤滑部品の内蔵 潤滑部品「Cルーブ」内蔵 テーブル・ベッドの材質 アルミ押出材(アルマイト) センサ 標準装備 精度 単位： mm 繰返し位置決め精度 ±0.001 位置決め精度 0.005 ロストモーション 0.001 メ「T」２パ Zカ分動トネ程画ロルの専を・基動み用て板画サみのでイる位本ト！ プ置製ロ決品モめのー機特シ構長ョンにや動最採画適用な事精例密をわ昇か降りテやーすブくル解説しています。 メカトロ専用サイト プロモーション動画 「パネル・基板の位置決め機構に最適な精密昇降テーブルTZ」 動画をみてみる！ ２分程の動画で本製品の特長や採用事例をわかりやすく解説しています。 ク詳ロしスいロ製ー品ラベ仕ア様リンをグ確に認関すするる！ 製品ラインナップについて知りたい！ 気になることを聞いてみる！ クロスローラベアリングに関する 詳製品しラいイ製ン品ナ仕ッ様プをにつ確い認てす知るり！たい！ 気になることを聞いてみる！ ▬htt ホpsー:/ム/wペwーwジ.ikont.co.jp/ ▬ ホームページ https://www.ikont.co.jp/ https://qr.quel.jp/tmp/6e0b1582d9e78d363751c647392be63c029a1605.png ▬htt おps問://いw合wわwせ.ik先ont.co.jp/ikohp/inquiry/index.html ▬ お問い合わせ先 https://www.ikont.co.jp/ikohp/inquiry/index.html バは!!ッこクちナらンかバらー Iベ/ひK アつOリじ ン雲グ通信 ▬htt IpKsO:/ /VvIsRrT.iUkoAnLt S.cHoO.jpW/ ROOM IKO ベアリング通設計図自動的に生信成された説明/ ひつじ雲 ▬ IKO VIRTUAL SHOW ROOM https://vsr.ikont.co.jp/ ▬htt メpsカ:/ト/ロw専ww用.サmイe-トiko.com/mecha-tool/index.php バックナンバー ▬ メカトロ専用サイト はこちらから!! https://www.me-iko.com/mecha-tool/index.php Copyright ©NIPPON THOMPSON CO.,LTD. All Rights Reserved.
