画像処理ビジュアルプログラミングツール Facilea ファシリア Visual programming tool for image processing 多彩な機能を搭載 画像処理を自由自在に CC-1548 4

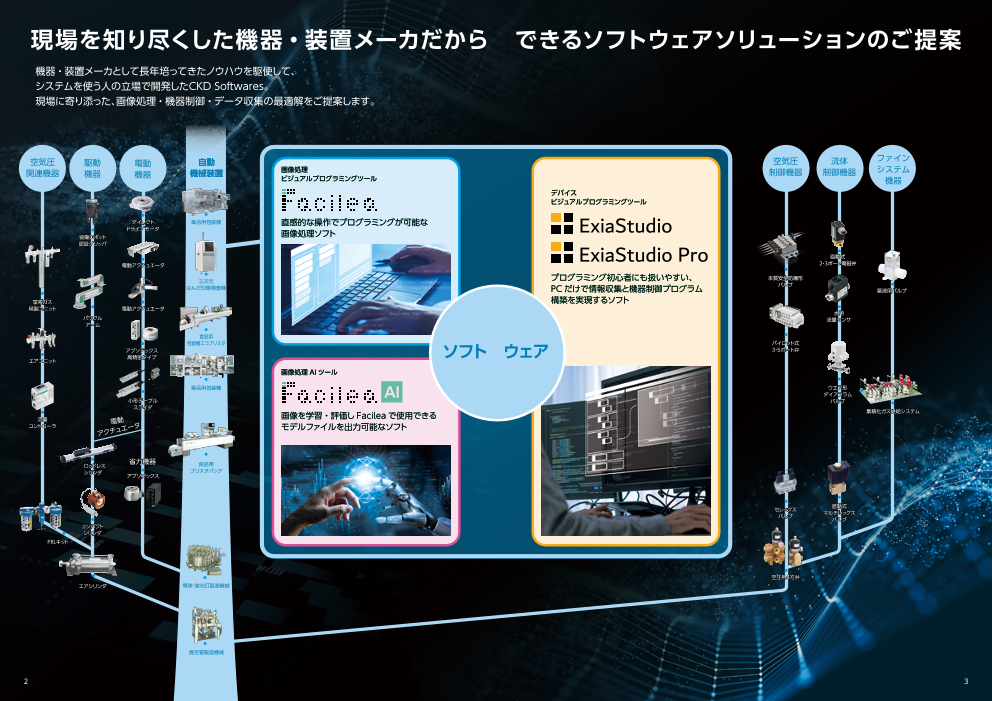

現場を知り尽くした機器・装置メーカだから　できるソフトウェアソリューションのご提案 機器・装置メーカとして長年培ってきたノウハウを駆使して、 システムを使う人の立場で開発したCKD Softwares。 現場に寄り添った、画像処理・機器制御・データ収集の最適解をご提案します。 空気圧 駆動 電動 自動 空気圧 流体 ファイン 関連機器 機器 機器 機械装置 画像処理 制御機器 制御機器 システム ビジュアルプログラミングツール 機器 デバイス ビジュアルプログラミングツール ダイレクト 薬品用包装機 直感的な操作でプログラミングが可能な ドライブモータ 協働ロボット 画像処理ソフト 認証グリッパ 直動式 電動アクチュエータ 2・3ポート電磁弁 三次元 プログラミング初心者にも扱いやすい、 本質安全防爆形 はんだ印刷検査機 PCだけで情報収集と機器制御プログラム バルブ 薬液用バルブ 窒素ガス 構築を実現するソフト 精製ユニット 電動アクチュエータ 水用 パワフル 流量センサ アーム 食品用 包装機エコブリスタ フト　ウェア パイロット式 アブソデックス 3・5ポート弁 エアユニット 高精密タイプ ソ 画像処理AIツール 薬品用包装機 ウエア形 ダイアフラム 小形テーブル バルブ スライダ 集積化ガス供給システム 流量 画像を学習・評価しFacilea で使用できる コントローラ 電動 エータ モデルファイルを出力可能なソフト アクチュ ロッドレス 省力機器 食品用 シリンダ ブリスタパック アブソデックス セレックス 直動式 バルブ マルチレックス バルブ コンパクト シリンダ FRLキット 空圧用4方弁 エアシリンダ 電球・蛍光灯製造機械 真空管製造機械 2 3

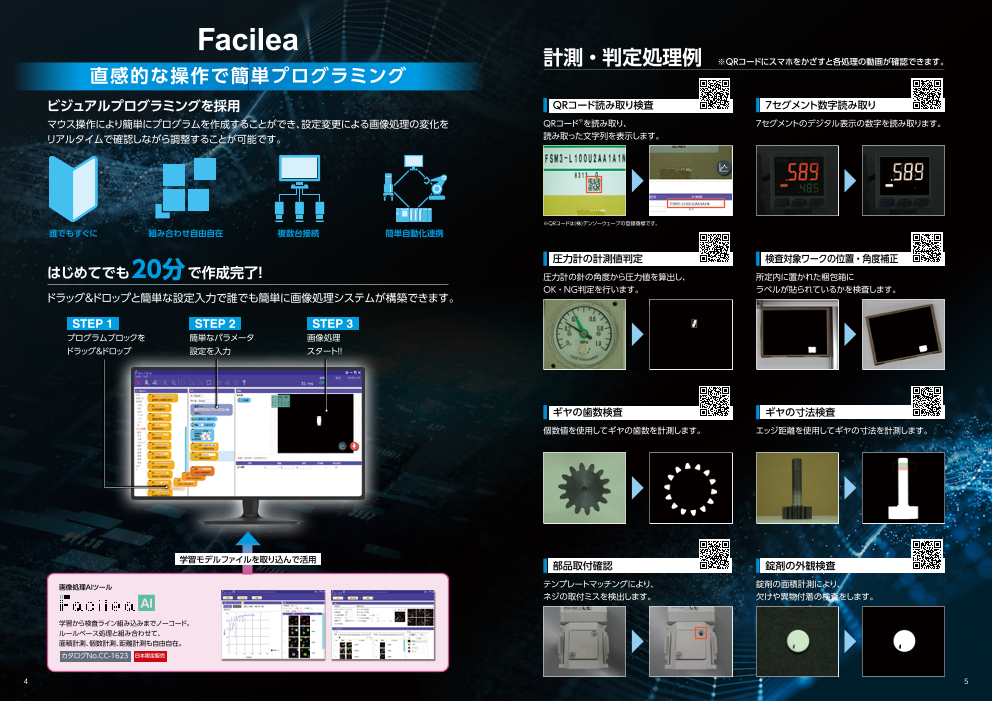

Facilea 計測・判定処理例 ※QRコードにスマホをかざすと各処理の動画が確認できます。 直感的な操作で簡単プログラミング ビジュアルプログラミングを採用 QRコード読み取り検査 7セグメント数字読み取り マウス操作により簡単にプログラムを作成することができ、設定変更による画像処理の変化を QRコード※を読み取り、 7セグメントのデジタル表示の数字を読み取ります。 リアルタイムで確認しながら調整することが可能です。 読み取った文字列を表示します。 ※QRコードは(株)デンソーウェーブの登録商標です。 誰でもすぐに 組み合わせ自由自在 複数台接続 簡単自動化連携 圧力計の計測値判定 検査対象ワークの位置・角度補正 はじめてでも20分で作成完了！ 圧力計の針の角度から圧力値を算出し、 所定内に置かれた梱包箱に OK・NG判定を行います。 ラベルが貼られているかを検査します。 ドラッグ＆ドロップと簡単な設定入力で誰でも簡単に画像処理システムが構築できます。 STEP 1 STEP 2 STEP 3 プログラムブロックを 簡単なパラメータ 画像処理 ドラッグ＆ドロップ 設定を入力 スタート！ ギヤの歯数検査 ギヤの寸法検査 個数値を使用してギヤの歯数を計測します。 エッジ距離を使用してギヤの寸法を計測します。 学習モデルファイルを取り込んで活用 部品取付確認 錠剤の外観検査 画像処理AIツール テンプレートマッチングにより、 錠剤の⾯積計測により、 ネジの取付ミスを検出します。 欠けや異物付着の検査をします。 学習から検査ライン組み込みまでノーコード。 ルールベース処理と組み合わせて、 ⾯積計測、個数計測、距離計測も⾃由⾃在。 カタログNo.CC-1623 日本限定販売 4 5

できるコトは　こんなに多彩 画像入力ブロック 画像処理ビジュアルプログラミングツール 出力ブロック ▶画像を取込み、取込んだ画像を出力します。 ▶実行結果を出力します。 •産業用カメラ 40種類以上の前処理 20種類以上の計測・判定処理 •画像保存 Basler製/オムロンセンテック製/ 入力画像保存、前処理画像保存、メイン処理 東芝テリー製/iRayple製 画像保存 •WEBカメラ •計測値判定結果の保存 UVC規格に対応 CSV形式、JSON形式 •ネットワークカメラ •サウンド再生 RTSP規格に対応 •ドライブレコーダー機能 •画像ファイル読み込み 対応画像形式：.png .jpeg .bmp •スクリーンショット画像読み込み　など 照明ブロック ▶画像入力ブロックで画像を取り込む直前に • 2値化 • トリミング • 膨張・凝縮 • ⾯積計測 • 1D/2Dコード読取 照明をONし、フロー実行終了時に照明を • 大津の2値化 • 回転 • オープニング • 個数計測 • ヒストグラム解析 • 適応的2値化 • キャリブレーション • クロージング • エッジ距離計測 • ARマーカー検出 サーバーブロック OFFします。 • 2値化穴埋め • ブラーフィルタ • トップハット • エッジ直線計測 • 円計測 •I/O接続可能な照明電源 • グレー画像変換 • ガウシアンフィルタ • ブラックハット • 物体計測 • 文字結合 ▶外部機器との連携が可能です。 デジタルI/Oユニットで接続します • ガンマ補正 • メディアンフィルタ • ノイズ除去 • ピッチ計測 • 文字抽出 •デジタル入出力（I/O連携） •LAN接続可能な照明電源 • ヒストグラム平坦化 • バイラテラルフィルタ • 円マスク • テンプレートマッチング • 文字置換 •TCP通信連携　など • ヒストグラム範囲補正 • ソーベルフィルタ • ドーナツマスク • テンプレートマッチング個別計測 • 計測値演算 レイマック製/オプテックス・エフエー製/ • RGB抽出 • ラプラシアンフィルタ • 四角形マスク • テンプレートマッチング分類 • ベクトル解析 シーシーエス製 • HSV抽出 • 鮮鋭化フィルタ • 画像マスク • 文字認識 • AI分類 （LANケーブルで接続します） • RGBチャンネル画像 • 3x3フィルタ • 画像貼り付け • 7セグ文字認識 • 画素値反転 • 5x5フィルタ • 差分画像 • 上下反転 • Cannyエッジ検出 • モザイク処理 • 左右反転 • AIセグメンテーション • 射影変換 • リサイズ • モルフォロジー勾配 • 極座標変換 対応機器一覧は、CKDのホームページの「CKD plus」にログインいただくとご確認いただけます。 https://www.ckd.co.jp/kiki/jp/member/login?ret=/product/detail/973/Facilea(AES) 6 7

購入後の流れ 製品の送付 CKDから「取扱注意書」と「USBドングル」を送付します。 USBドングル ライセンスキー 取扱注意書 ライセンス登録 初めて登録される場合 同じメールアドレスへ2個以上登録される場合 Facileaホームページ https://www.ckd.co.jp/software/facilea/jp/ ライセンスキー入力 から登録してください。 ライセンスキー入力 ソフトウェアのダウンロードとインストール ご利用の開始 仕様 項　目 内　容 品名 Facilea（ファシリア） 形番 AES-FACILEA-１ AES-FACILEA-2 種類 Facilea本体 更新ライセンス OS Windows11/10 64bit CPU Intel Celeron CPU N3050 1.60GHz以上 動作環境 必要メモリ 4GB以上 必要ディスク容量 10GB以上の空き領域 .NET Framework 4.6.1以上 メーカー希望小売価格※ 98,000円（税別） 30,000円（税別） ※日本国内でのメーカ希望小売価格です 注意事項 ● 本製品は、使用環境・使用機器により精度が変わるため、精度保証はいたしません。 ● 一般的なUVC規格やRTSP規格に対応しておりますが、カメラ特有の仕様が存在した場合、動作しない可能性があります。 ● USBハブに複数台のカメラを接続して使用すると、動作が不安定になる可能性があります。 ● アプリケーション起動中にカメラを抜き差しすると、正常に動作しない可能性があります。 ● 複数フローの同時処理は2フローまでとなります。 　それ以上の同時処理は動作環境によりますのでお使いのPCでご確認ください。 ● USBドングルを差した状態でのみプログラムが作動します。 ● 本製品の保証期間は、貴社のご指定場所に納入後1年間といたします。保証内容につきましては、弊社ウェブサイトからご確認ください。 ● AES-FACILEA-１は、米国輸出管理規則の規制対象（EAR99）となります。 備考 ● 最新版のダウンロードは、本体購入から1年間及び更新ライセンス購入から1年間となります。 ● 対応機器一覧は、CKDのホームページの「CKD plus」にログインいただくとご確認いただけます。 URL: https://www.ckd.co.jp/kiki/jp/member/login?ret=/product/detail/973/Facilea(AES) 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. フリーアクセス 　 0120-771060 お客様技術相談窓口 受付時間 9:00～12:00/13:00～17:00 ○C CKD Corporation 2024 All copy rights reserved. （土日、休日除く） 2024.11.DCC
