パイロット式3・5ポート電磁弁 プラグインブロックマニホールド「TVGシリーズ」

製品カタログ

カーボンニュートラル×高い信頼性×使いやすい

プラグインバルブTVGシリーズは省エネ・信頼性・使いやすさを兼ね備えた空気圧用パイロット式3・5ポート弁です。エアオペレイトバルブ駆動をはじめ、最大φ80までのシリンダを動作させられます。長寿命・さらなる省エネでお客様の生産性向上に貢献します。

関連メディア

このカタログについて

ドキュメント名 パイロット式3・5ポート電磁弁 プラグインブロックマニホールド「TVGシリーズ」
ドキュメント種別 製品カタログ
ファイルサイズ 73.9Mb
登録カテゴリ
取り扱い企業 CKD株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
高耐久機器HPシリーズ
製品カタログ

CKD株式会社

この企業の関連カタログの表紙
パワフルアーム PAWシリーズ
製品カタログ

CKD株式会社

このカタログの内容

Page1

New Products 新商品 パイロット式3・5ポート弁 プラグインブロックマニホールド TVGシリーズ PLUG-IN MANIFOLD SOLENOID VALVES TVG SERIES 超寿命で 止まらない設備に貢献 IP65/IP67 スペーサ、電線接続を追加 CC-1595 1
Page2

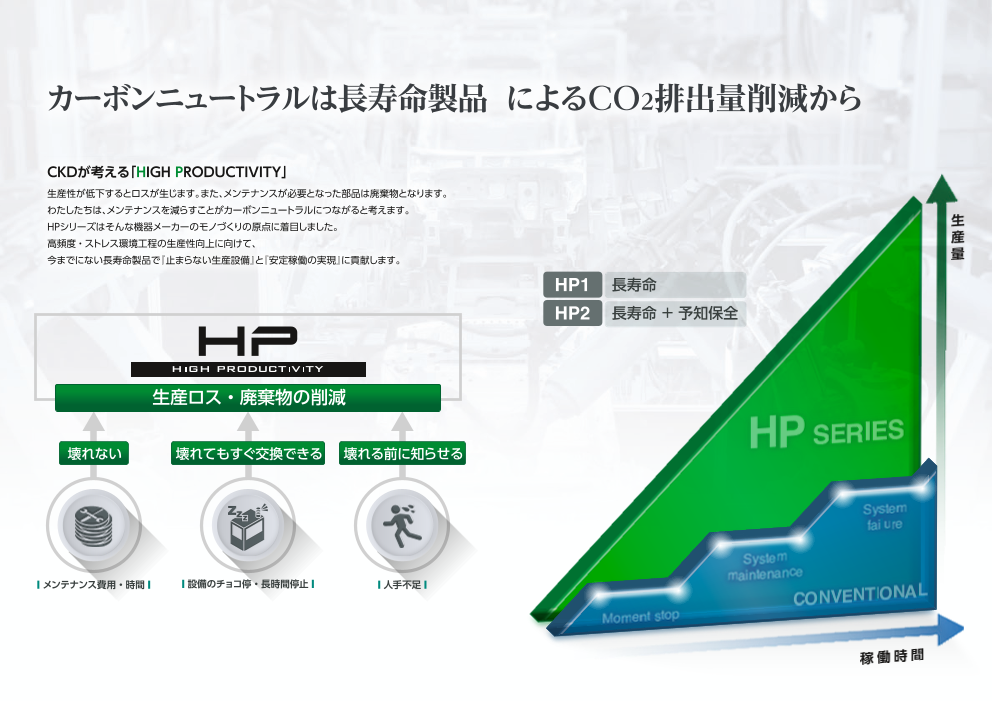

カーボンニュートラルは長寿命製品 によるCO2排出量削減から CKDが考える「HIGH PRODUCTIVITY」 生産性が低下するとロスが生じます。また、メンテナンスが必要となった部品は廃棄物となります。 わたしたちは、メンテナンスを減らすことがカーボンニュートラルにつながると考えます。 HPシリーズはそんな機器メーカーのモノづくりの原点に着目しました。 高頻度・ストレス環境工程の生産性向上に向けて、 今までにない長寿命製品で『止まらない生産設備』と『安定稼働の実現』に貢献します。 HP1 長寿命 HP2 長寿命 + 予知保全 生産ロス・廃棄物の削減 壊れない 壊れてもすぐ交換できる 壊れる前に知らせる ■ メンテナンス費用・時間 ■ ■ 設備のチョコ停・長時間停止 ■ ■ 人手不足 ■
Page3

カーボンニュートラル • 外部もれ低減 • 省電力コイルオプション(0.1W) 高タクト 重要工程 • 再生材樹脂使用 プラグインバルブ 使いやすい 高い信頼性 • プラグイン構造 • 超乾燥エアでも安定作動 • IP65/67 • 高耐久1.2億回以上 二次電池製造工程 粉塵環境 • メ ンテナンス性の向上 (従来比2倍) (ガスケット内蔵) • チョコ停レス 様々な装置にプラグイン パイロット式3・5ポート電磁弁 プラグインブロックマニホールド カーボンニュートラル、IoT化による TVG Series 設備の見える化や制御盤レスに貢献 防水・堅牢・高機能・リモートI/Oに応える FAシステムのキーパーツとなるグローバルモデル
Page4

カーボンニュートラル 高い信頼性 CO2排出量(エア漏れ量) エアもれ低減を追求 安定作動を追求 99.8%削減 1.2億回作動時 バルブのエアもれしやすい箇所を徹底改善。 TVGシリーズは摺動部分の最適化を図り、耐久回数1.2億回以上※を達成。 長期使用でも省エネが持続するCKDのこだわりが集結したプラグインバルブ。 低摺動化による安定した作動はアクチュエータの確実な作動をサポートし、設備の安定稼働および、品質のバラ エアもれ原因 TVGのこだわり ツキ低減を実現します。 1 ご使用中の水の付着、輸送・保管時も含めた大気中 経年変化に耐えるシール設計と特殊樹脂材料により シール性の最適化 の湿気による樹脂材料の剛性低下。 エアもれを低減。 低摺動・長寿命 度上昇を低減。 主弁の摺動機構を極め、低摺動・長寿命 2 コイル発熱や周囲温度の変化によって熱ストレスが コイル温 繰返し加わり、樹脂材料の剛性が低下。 経年変化に耐えるシール設計と特殊樹脂材料により を実現。 エアもれを低減。 、ボディ内側の特殊処理により 弾性体シール1.2億回。長寿命と低エア 3 スプールパッキンの摩耗により、 スプールパッキン 供給エアが排気ポートに回り込み。 摩耗低減。 もれ量を両立。 2 耐久回数1.2億回以上※ 弾性体シール ※当社所定条件による。 従来比 摺動パッキンの 2 特殊グリース 倍以上 特殊表面処理 ボディ内側の特殊表面処理 TVG 放置応答性向上 1 休み明けでもスムーズに始動。 月曜病、チョコ停対策にも有効。 W4G 特殊グリース採用 3 超乾燥エアでも潤滑効果継続。 一般的な電磁弁のエアもれ発生個所 1 内部パイロットフィルタを標準装備 排気誤作動防止弁(オプション)PAT.P 特殊樹脂採用 作動安定性が向上。 設置後でも後付け可能。 CO2排出量(エア漏れ量) コイル性能向上 消費電力低減 83%削減 連続通電OK(低発熱・省電力回路付) 省電力波形 新しいコイルアクチュエータを採用。 印加電圧 24V 消費電力 0V 0.1W (低発熱・省電力回路付) 0.4W 消費電力の低減 (標準品) 0.1W 0W 70ms 環境負荷低減材料使用 外周Oリングで微少エアの回り込みもブロック。 バイオマスプラスチック 再生材樹脂 異物トラブルの防止 小形アクチュエータの誤作動も防止。 保護カバー* 1に植物 再生材樹脂を使用し、 Pポート(給気)にフィルタ 由来のバイオマスプラ 環境負荷低減に貢献 標準装備。 グローバルスタンダードにも対応 スチックを使用。 いたします。 *1. 手 動操作有効時保護 RoHS カバーを閉められないた め、手動操作忘れ防止に 最適です。
Page5

使いやすい 作業性を極めたプラグインバルブ バルブ幅10mm, 15mm対応 5 位置決めサポート標準対応 PAT.P 6 組立しやすい 7 増減連しやすい 当社初!10mm幅プラグインバルブ。 だれでも簡単にバルブとベース間の プラグイン接続 コネクタ接続 10mm 位置決めができる「位置決めサポート」を PAT.P マニホールドの組立と同時に内部 標準装備。 アクチュエー 配線完了。 TVG1 タ追加はプラ φ1.8、 φ6 300mm/s時 ×1m φ40 ガイドみぞ付 グインで配線 φ4、φ6 完了。 15mm タグ銘板の取付穴を標準装備 1a シャッター閉 5 6 7 8 9 1b シャッター開 TVG2 300mm/s時 8 ねじ脱落防止を標準対応 2a チャック閉 2b チャック開 φ4、 φ8×1m φ63 ※ タグ銘板はお客様にて ご準備お願い致します。 φ6、φ8 A B 豊富な通信対応 出力のみ 電磁弁サイズ 対応通信 最大点数 電磁弁最大連数 9 脱落部品なし 2方向から視認できる動作ランプ A B ガスケットはベース内蔵。 EtherNet/IP*1 a O DeviceNet, N 時 EtherCAT*1, CC-Link IE TSN, b O TVG1, TVG2 CC-Link IE Field*1, N 時 CC-Link IE Field Basic*1, ソレノイド:32点 TVG1:24連 TVG2:24連 CC-Link, 環境性能向上 IP PROFINET*1, IO-Link*1, タフに使えるIP65/IP67(耐塵、防噴流) IO-Link Wireless*1 IP6※: 粉塵が内部に侵入しない P *1. 電磁弁ON回数カウント機能付き。 IP※5: いかなる方向からの噴流水によっても有害 な影響を受けない リモートI/O付 電磁弁サイズ 対応通信 最大点数 電磁弁最大連数 IP※7: 規程の圧力、時間で一時的に水中に沈めて も有害な影響を生じる量の水が浸入しない ※ TVGは、IP67、65どちらの環境でもご使用頂けます。 IP性能については144ページをご覧ください。 EtherNet/IP, コイルの腐食防止 TVG1, TVG2 EtherCAT, ソレノイド:32点 TVG1:24連 IO-Link*2 I/O:4096点*3 TVG2:24連 腐食しにくいモールドコイル仕様。 *4 PROFINET ご使用中の水の付着や、輸送・保管時の湿気による サビを防ぎます。 二次電池製造装置向けP4シリーズ *2. IO-Linkマスタとして。電磁弁の通信はEtherNet/IP,EtherCATです。 二次電池製造工程に不適切な材質・表面処理の *3. ソレノイド点数32点もI/O点数4096点に含まれます。 仕様を制限。 *4. リモートI/Oは別手配が必要です。詳細はリモートI/O RTシリーズ(CC-1557)をご覧ください。 - -
Page6

使いやすい(スペーサ・オプション) こ ん な と き に お す す めし た い スペーサ プ ラ グ イ ン 構 造 の ス ペ ー サ 給気スペーサ 排気スペーサ バルブ毎に圧力を変え 個別排気で、単動シリンダ てエアを供給できます。 の誤作動を防止します。 個別バルブの増・減圧 バルブ側の変更で対応したい でシリンダの推力調整に 最適です。 バルブを部品状態で在庫したい 5 4 1 2 3 5 4 1 2 3 (R1)(A) (P) (B)(R2) (R1)(A)(P)(B)(R2) P R1R2 装置の 短納期対応 パーフェクトスペーサ スペーサ形レギュレータ 長時間のシリンダの バルブ1連単位で減圧が 落下防止、中間停止に 可能です。 仕様変更 最適です。 形番選択にてP、A、Bそ れぞれ減圧できるため、 シリンダなどの詳細な 制御が可能です。 P減圧 A減圧 B減圧 マニホールド仕様が確定した (R1)5 (P)1 1連分のみA、B両方を減圧します。 バルブに接続されているシリン バルブに接続されているシリン (R ダのA側供給圧のみ減圧します。 ダのB側供給圧のみ減圧します。 2)3 タイミングで組立てたい A TVG1P-SR-P* (バルブ側) TVG1P-SR-A* (バルブ側) TVG1P-SR-B* (バルブ側) 5R 4A 1P 2B3R 5R 4A 1P* 2B 3R 5R 4A1P 2B 3R B (ベース側) (ベース側) (ベース側) オプション 残圧排気弁付 DINレールマウントタイプ 元圧を落とさずにA、Bポートの残圧排気が可能です。 従来追加していた残圧排気機器の削減が可能です。 従来配管 TAGホルダ 残圧排気付 バルブ活用の場合 スペーサーあり スペーサーなし ※スペーサ有無に関わらず同一のTAGホルダです。 (B)(A) b 2 4 a
Page7

アプリケーション(IO-Link Wireless) 業界初 オープンネットワークIO-Link Wireless対応電磁弁*1 組立・検査(回転テーブル) 制御で使える途切れない無線。エラー発生率10億分の1。*2 信号線が無線になるため、回転テーブル上に電磁弁マニホールドの設置が可能です。ワークの位置決め精度向上、 IO-Link Wirelessマスタを経由して、様々な通信のPLCと電磁弁の無線接続が可能。 多品種ワークに対応できる装置設計が可能です。 項目 無線LAN Bluetooth ZigBee IO-Link Wireless 規格 IEEE802.11b IEEE802.15.1 IEEE802.15.4 IEEE802.15.1 電磁弁構成 周波数 2.4GHz 2.4GHz 2.4GHz 2.4GHz 圧入 IO-Link Wireless マスタ 検査 子局 電磁弁(TVG1) 通信距離 ~100m ~10m ~100m ~20m 伝送速度 11Mbps 1Mbps 250kbps 21kbps 位置決めシリンダ 接続ノード数 32 7 128 40 遅延時間 50ms 10~30ms 100ms 5ms 信頼性 低 低 中 高 電源 エアハンド ×4 ブラックリスト機能 周波数ホッピング機能 機器構成 他の無線機器で使用している周波数を回避。 1サイクルの通信で3回リトライを実行。 エアハンド 他の無線機器と共存が可能。 リトライは周波数帯を切り替えて実行される。 サイクルタイム/5ms 電源 エア 1回目 2回目 3回目 プロセス データ 1回目 プロセス 周波数 ブラックリスト ブラックリスト データ ホッピング 2回目 (他無線機器で使用) (他無線機器で使用) (retry) プロセス 周波数 データ 3回目 (retry) パレット搬送 ブラックリスト以外の周波数で通信を行う 途切れない、低遅延を実現 パレット内でのシリンダ操作用電磁弁を無線化。 無線給電機器との組み合わせにより、走行途中でもエア封止によるワークの短時間の保持が可能です。 IO-Link Wirelessシステム構成例 IO-Link Wireless子局付電磁弁 PLC ラインアップ IO-Link Wirelessマスタが対応している上位側通信 IO-Linkマスタ 電磁弁構成 電磁弁外観 (1トラック) サイクル 当たりの接続台数 タイム 子局 電磁弁(TVG1) 通信距離:最大20m 1~6台 5ms 32点 出力 無線給電 エアシリンダ (他社) ×4 1つのアンテナ サイクルタイム:5ms IO-Link Wireless 子局付電磁弁 1トラック 7~8台 10ms 機器構成 ロータリクランプシリンダ 無線給電(他社) IO-Link Wirelessマスタ CKDからも購入可能です。 詳細は55ページをご参照ください。 IO-Link Wireless *1. 2023年6月当社調べ。CKD製IO-Link Wireless機器使用可能地域:日本、EU、USA。 マスタ *2. ブラックリスト機能、周波数ホッピング機能にて、有線並みの信頼性を実現。制御で使える無線品質。 = 周波数
Page8

アプリケーション 搬送装置 二次電池製造工程 サーボモータ駆動のアクチュエータとエアハンドの混在装置においてエア配管、電気配線の集約が可能です。 電極製造からパッケージングまでの二次電池製造工程に対応。 材料制限、露点-70℃の超乾燥エアに対応したP4オプションをラインアップ。 揮発しにくい特殊グリースによる長寿命で装置の安定稼働に貢献します。 二次電池オプション:P4 リモートI/O構成 ①SUS継手 子局 デジタル 電磁弁(TVG1) 入力 ②電気回路部 IP65/67 ③流路部材料制限 ② ③ コントローラ サーボ フォトセンサ シリンダスイッチ ① PLC モータ ×3 ×2 エアハンド 機器構成 X・Y軸スライダ(モータレス) フォトセンサ(X・Y軸用) エアハンド(Z軸) 材料制限 Cu 銅材料を 亜鉛材料 ニッケル ドライ環境 制限 Zn を制限 Ni 系材料を 制限 標準採用の特殊グリースにより 亜鉛 電解ニッケル 露点-70℃でも安定作動を実現。 EZn めっきを ENi めっきを 制限 制限 詳細は二次電池対応機器P4※シリーズ(CC-1226)ご参照ください。 自動車ボディ溶接 内圧防爆盤 シリンダ駆動用電磁弁とシリンダスイッチ入力の省配線に貢献。 内圧防爆制御盤内に電磁弁を設置する用途に最適です。 PLC(プログラマブルロジックコントローラ)からはイーサネットケーブル1本で配線完了。IO-Link機器を含む エアもれが少ないため、盤内の圧力コントロールの影響を最小限に抑え、設備の安定稼働に貢献します。 機器の設置スペース削減、配線レイアウト向上に貢献いたします。 リモートI/O構成 エアもれを抑制し、内圧を維持 子局 IO-Link デジタル 電磁弁(TVG2) マスタ 入力 内圧:0.05kPa以上 PSL 保護 危険場所 PSH 監視盤 電源 監視盤電源 PLC 水用 シリンダスイッチ クランプシリンダ 封入式 流量センサ ×8 ×4 非危険場所 機器構成 連続通電対応 特殊樹脂採用 水用流量センサ クランプシリンダ 耐環境シリンダスイッチ 省電力コイル(0.1W)をオ 標準採用の特殊樹脂により プション対応、エアオペ制御 経年変化を抑えバルブから に多い連続通電にも対応。 のエアもれを長期間抑制。 電磁弁単体では、防爆の型式検定を取得していません。 内圧防爆で使用される場合は、お客様で型式検定を申請・取得頂く必要があります。 施工の際はJNIOSH-TR-46-3などの規格に従い、施工お願いします。
Page9

体系表 TVG1・TVG2シリーズ バルブ能力 切換位置区分 A/B配管ポート(mm) A/B配管ポート(インチ) 電線接続 3 ミ スペーサ 2位置 3位置 ポ ッ ワンタッチ継手 ワンタッチ継手 L形(上向き 二 ー ク 、下向き)ワンタッチ継手 省配線接続 シリアル伝送 シ ダ オ A P ト ス 次 φφφφφφφφφφφφ 集 マ D ( OPP8 RT 給 パパ レ ン ブ ー B A 弁 電 1.8 4 6 8 1.8 4 6 8 1 5 1 5 中 ル サ 気 ー //// 端 チ ブ 、 イ ギ DeviceNet EtherNet/IP ロフ ュ 池掲 グ ル ル R B 2 8 32 4 16 子 コ コ CC-Link EtherCAT 電圧 排 製載 ル ポ 個 搭載 位置 接 接 造ペ ー 続 続 内 ッェ レ イイイイ 台 ネ ネ シリーズ外観 バルブ ソレノイド数 流量特性 適応 ト 蔵 EtherCAT 気 トク ー ンンンン ク ク PROFINET EtherNet/IP チト タ 工ー 形 形番 回路図記号 (dm3/(s・bar)) シリンダ径 ブ チチチチ タ タ ス PROFINET ェペ 程ジ ロ (φ) ッ CC-Link IE Field ッ クー 対 ク CC-Link IE TSN 弁サ 応 IO-Link ) IO-Link Wireless P4 省配線タイプ TVG1 3ポート弁2個内蔵形 0.56〜1.1 〜φ40 (例:A側弁:NC形、B側弁:NC形) 3ポート b 2(B) TVG2 3(R2) 1.8〜2.2 〜φ80 a 4(A) 5(R1) DC24V 4 1(P) TVG1 0.59〜1.3 〜φ40 5ポート 5ポート弁 2位置シングル TVG2 1.8〜2.9 〜φ80 シリアル伝送 TVG1 0.56〜1.1 〜φ40 省 配 3ポート 2位置ダブル 線ベ マー TVG2 1.8〜2.2 〜φ80 ニス DC24V 4 ホ配 ー管 TVG1 0.59〜1.3 〜φ40 ル 5ポート 3位置オールポートブロック ド TVG2 1.8〜2.9 〜φ80 リモートI/O接続用インターフェース付 TVG1 0.56〜1.1 〜φ40 3位置A・B・R接続 3ポート TVG2 1.8〜2.2 〜φ80 DC24V 56 TVG1 3位置P・A・B接続 0.59〜1.3 〜φ40 リモートI/Oは 5ポート (RTシリーズ) 別途必要です。 TVG2 1.8〜2.9 〜φ80 1 2
Page10

TVG パイロット式3・5ポート弁プラグインブロックマニホールド C O N T E N T S 商品紹介 巻頭 シリーズ体系表 1 発注方法 5 仕様 7 形番表示方法   ・電磁弁付マニホールド 9   ・マニホールドベースのみ 13   ・電磁弁単品 17 オプション   ・給気スペーサ・排気スペーサ 19   ・パーフェクトスペーサ 21   ・スペーサ形レギュレータ 22 外形寸法図 23 内部構造図、材質 33 ブロック部品構成 35 関連機器(タグ銘板・DINレール・サイレンサ・ ブランキングプレートキット・排気誤作動防止弁他) 51 マニホールド仕様書、配線仕様書 107 技術資料  1 空気圧システム選定ガイド 129  2 配線時の留意事項 133  3 誤作動防止弁について 153  4 省配線マニホールドの増設方法 148 使用上の注意事項 149 3 4 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page11

省配線・シリアル伝送子局付電磁弁マニホールド発注方法 下記3種類の発注方法を準備しています。 C ブロック単品 各パーツ毎に納入いたします。お客様にてパーツを組合せてマニホールドを組立てる必要が ございます。下記パーツの形番でご注文いただけます。 発注方法 マニホールド お客様での 製品 対象電磁弁 仕様書 組立工数 納期 A マニホールド組立 必要 ☆ ○ 1 2 3 B 簡単組立 不要 ◎ ◎ C ブロック単品 不要 ○ ☆ 省配線タイプ シリアル伝送 (出力のみ) A マニホールド組立 マニホールド仕様書でご指定いただいた仕様で納入いたします。 TVG□Mで始まる形番とマニホールド仕様書でご注文いただけます。 TVG□M マニホールド仕様書 □:バルブサイズ + 8 9 ページ 107 ページ 4 6 7 5 番号 名称 ヘッド形番 掲載ページ B 簡単組立 電磁弁単品と組立済マニホールドベースを別々に納入いたします。下記パーツの形番でご注文いただけます。 お客様にて電磁弁単品等とマニホールドベースを組立していただく必要がございます。 1 配線ブロック TVG□P- 37ページ 電磁弁単品 組立済 スペーサ 排気誤作動 2 電磁弁付バルブブロック □:バルブサイズ 39ページ (ベース搭載用) マニホールドベース 防止弁 仕様書不要 仕様書不要 仕様書不要 仕様書不要 3 電磁弁単体(ベース搭載用) TVG□- 17ページ TVG□- TVG□B- TVG□P- TVG□P- □:バルブサイズ □:バルブサイズ □:バルブサイズ □:バルブサイズ □:バルブサイズ 4 バルブブロック 43ページ + + + 5 エンドブロック 48ページ 6 中間給排気ブロック TVG□P- 49ページ 7 スペーサ □:バルブサイズ 19ページ 17 ページ 13 ページ 19 ページ 52 ページ 8 タイロッド、サイレンサ、排気誤作動防止弁 47,52ページ *1. マニホールドベースはダブル配線、誤作動防止弁組付なしなど、仕様書不要で製作可能なオプションに限定しています。 その他関連部品 51ページ 5 6 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page12

プラグインブロックマニホールド パイロット式3・5ポート弁 TVG Series TVG1・TVG2 仕様 Series 機種別性能・特性 項 目 切換位置区分 TVG1 TVG2 ON時 OFF時 ON時 OFF時 3ポート弁2個内蔵形 15 25 20 37 応答時間 ms 2位置 シングル 15 20 22 24 ダブル 15 15 26 26 3位置 20 30 25 35 マニホールド共通仕様 電気仕様 応答時間は供給圧力0.5MPa、20℃、無給油における値です。圧力および油の質によって変わります。 項 目 内 容 項 目 集中端子台 シリアル伝送 マニホールド形式 ブロックマニホールド EA1 JA 、JB 取付方法 直接取付形 流量特性 定格電圧V DC24 DC24 給気・排気方法 集中給気・集中排気 電圧変動範囲 (注3) ±10% +10%,−5% 機種形番 切換位置区分 P ➡ A/B A/B ➡ R (排気誤作動防止弁内蔵) C[dm3/(s・bar)] b Q[L/min(ANR)]C[dm3/(s・bar)] b Q[L/min(ANR)] 保持電流 標準 0.017 パイロット排気方法 主弁・パイロット弁集中排気 3ポート弁2個内蔵形 0.77 0.37 205 1.1 (0.56) 0.34 (0.37) 287 (149) 内部パイロット (注5)(パイロット排気チェック弁内蔵)  A 低発熱・省電力回路付 0.005 2位置 1.0 0.29 253 1.2 (0.59) 0.36 (0.41) 317 (162) 配管方向 ベース部横方向 消費電力 標準 0.4 TVG1 オールポートブロック 0.96 0.33 249 1.0 − 0.35 − 263 − 弁の種類と操作方式 パイロット式ソフトスプール弁 使用流体 圧縮空気  W 低発熱・ 3位置 省電力回路付 0.1 ABR接続 0.96 0.32 247 1.3 (0.60) 0.38 (0.40) 349 (163) PAB接続 1.1 0.35 289 1.0 − 0.36 − 265 − 最高使用圧力 MPa 0.7 耐熱クラス B 3ポート弁2個内蔵形 1.7 0.44 476 2.2 (1.8) 0.43 (0.20) 612 (431) 2位置ダブル 0.1(注7) サージキラー (注4) ツェナーダイオード 2位置 2.4 0.32 618 2.8 (2.0) 0.34 (0.19) 731 (476) 内部パイロット 2位置シングル、 インジケータ LED TVG2 オールポートブロック 2.2 0.35 578 2.5 − 0.38 − 670 − 最低使用圧力 3位置 0.2 注1:給油される場合は、タービン油1種ISOVG32をご使用ください。  3位置 ABR接続 2.2 0.32 567 2.9 (2.1) 0.40 (0.21) 789 (506)  MPa 3ポート弁 2個内蔵形 0.2 過多の給油、間欠の給油は作動が不安定となります。 PAB接続 2.6 0.34 678 2.5 − 0.37 − 666 − 注2:IP65、IP67(IEC60529:2001)規格のテスト法です。  注1:有効断面積Sと音速コンダクタンスCとの換算は、S≒5.0×Cです。 外部パイロット最低使用圧力 −100 詳しくは、150ページをお読みください。 注2:( )内は排気誤作動防止弁付の値です。  kPa(パイロット圧力は0.2MPa以上) 注3:シリアル伝送タイプは内部回路により電圧降下がありますので電圧変 耐圧力 MPa 1.05 動範囲に注意してください。 注4:低発熱省電力回路付またはサージレスを選択した場合はダイオードと 周囲温度 ℃ −5~55(凍結なきこと) なります。 流体温度 ℃ 5~55 注5:パイロット排気方法は、給排気ブロックの仕様毎に異なります。  省配線仕様 手動装置 ノンロック・ロック共用形(標準) 詳細は50ページをご覧ください。 項 目 EA1A EA1B FA1A FA1B GA1A GA1B 給油 (注1) 不要 注6:低真空で使用される場合は、外部パイロットを選択してください。  保護構造 (注2)(注8) IP65、IP67 詳細は152ページをご覧ください。 タイプ 集中端子台 M3ねじ式 マルチコネクタ Dサブコネクタ 注7:低発熱・省電力回路付は0.2MPaとなります。 耐振動 m/s(2 注9) 50以下 注8:Dサブコネクタ(GA1 )の保護構造は防塵(IP40相当)です。 ヒロセ電機(株)製 接続コネクタ − RM21WTP-20S Dサブコネクタ(メス) 耐衝撃 m/s2 300以下 水滴・油等がかからないように使用してください。 雰囲気 腐食性ガス雰囲気での使用は不可 20ピン 25ピン 注9:DINレールマウントタイプの耐振動については、マニホールドに加わる 振動を2~12連の場合は20m/s2以下、13~16連の場合は10m/s2 出力形式 NPN PNP NPN PNP NPN PNP 以下に抑えてください。 (プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン) 機種別仕様 TVG1 TVG2 シリアル伝送子局仕様 (適応PLC対応表は142ページをご参照ください。) 項 目 集中端子台 マルチコネクタ Dサブコネクタ シリアル伝送 集中端子台 マルチコネクタ Dサブコネクタ シリアル伝送 項 目 JA1C JA1D JA2C JA2D JA3C JA3D JA4C JA4D JA5C JA5D JA6C JA6D EA1 FA1 GA1 JA 、JB EA1 FA1 GA1 JA 、JB 通信システム名 DeviceNet CC-LinkVer.1.10 EtherCAT EtherNet/IP CC-LinkIEFBasic PROFINET 標準配線 (ダブル配線) 10連 8連 12連 16連 10連 8連 12連 16連 電源電圧 ユニット側 DC11V~25V※ DC24V±10% バルブ側 DC24V±10%、−5% 最大連数 シングルソレノイド、 ダブルソレノイド配置指定 20連 16連 24連 24連 20連 16連 24連 24連 消費電流 ユニット側 50mA以下(全点ON:DC24V時) 90mA以下(全点ON:DC24V時) バルブ側 15mA以下(負荷電流を除く) (シングル配線) 出力点数 32点 ソレノイド最大点数 20点 16点 24点 32点 20点 16点 24点 32点 占有数 4bytes 1局 ミリ継手 A・Bポート ワンタッチ継手φ1.8、φ4、φ6 ワンタッチ継手φ4、φ6、φ8 動作表示 LED(電源及び通信状態) 接続口径 P・Rポート ワンタッチ継手φ8 ワンタッチ継手φ10 出力形式 NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP インチ継手 A・Bポート ワンタッチ継手φ1/8インチ、φ5/32インチ ワンタッチ継手φ1/4インチ、φ5/16インチ (プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン) P・Rポート ワンタッチ継手φ5/16インチ ワンタッチ継手φ3/8インチ ※通信電源の電圧範囲を表します。 項 目 JA7C JA7D JA8C JA8D JA9C JA9D JA9G JA9H JB1C JB1D 通信システム名 CC-LinkIEField CC-LinkIETSN IO-Link IO-LinkWireless 電源電圧 ユニット側 DC24V±10% DC18~30V DC24V±10% バルブ側 DC24V±10%、−5% 消費電流 ユニット側 100mA以下(全点ON:DC24V時) 50mA以下(全点ON:DC24V時) 35mA以下 (全点ON:DC24V時) バルブ側 15mA以下(負荷電流を除く) 出力点数 32点 占有数 1局 動作表示 LED(電源及び通信状態) 出力形式 NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP (プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン)(プラスコモン)(マイナスコモン) 7 8 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page13

TVG1M Series TVG1M Series 形番表示方法(電磁弁付マニホールド) 形番表示方法 電磁弁付マニホールド 二次電池対応仕様 (詳細については、84ページをご参照ください。) 10mm幅タイプ(バルブ幅) オプション 二次電池製造工程で使用できるようエア流路、摺動部の材料を制限 TVG1M 1 B 06CS 3 JA4C 06 U HP1 ※※ - ※※ - ※※ - P4 機種形番 2 配管 4 電圧 6 連数 8 ベース内部 10 電気回路 12 オゾン・ 14 スペーサ 16 A・Bポート 方向 の配線方式 仕様 切削油対応 の有無 フィルタ 1 切換位置 3 接続口径 5 電線接続 7 P・Rポート 9 パイロット 11 手動 13 残圧 15 排気誤作動 17 マウント 区分 位置 方式 装置 排気弁 防止弁 タイプ 1 切換位置区分 2 配管方向 6 連数 7 P・Rポート位置 ※複数の選択はできません。 8 ベース内部の配線方式 注1 記号 内  容 記号 内  容 記号 内  容 記号 内  容 記号 内  容 1 2位置シングル B 横配管 02 2連 無記号 ダブル配線 2 2位置ダブル U U側 3 3位置オールポートブロック S シングルソレノイド、 注1注2 24 24連 ダブルソレノイド配置指定 4 3位置ABR接続 U側 5 3位置PAB接続 注1:省配線接続仕様により異なります。 D D側 注1:無記号=搭載されるバルブの種類にかかわ X ミックスマニホールド 機種別仕様(7ページ)を確認してく らず、ダブルソレノイド用の配線になりま D側 A 3ポート弁 A弁側:ノーマルクローズ/B弁側:ノーマルクローズ ださい。 す。シングルソレノイドを搭載した場合 B 2個内蔵形 A弁側:ノーマルオープン/B弁側:ノーマルオープン 注2:17マウントタイプ「R」(DINレール) は、ソレノイド1個分の空番が発生します。 の場合は、最大連数16連です。 B U側、D側 詳細は147ページをご覧ください。 C  注1 A弁側:ノーマルクローズ/B弁側:ノーマルオープン 注1:内部パイロットのみ対応しております。 外形寸法は2位置ダブルと同一寸法です。 注2 T U側、D側、 中間給排気ブロック付 注1:P・Rポートの継手はA・Bポートと同じ方 3 接続口径(A・Bポート) 4 電圧 5 電線接続 向の継手となります。   ・ミリ継手     ・省配線接続 注2:中間給排気ブロックはマニホールド仕様書 で仕様を指定してください。 継手種類 A・Bポート 記号 記号 内  容 内  容 出力形式 記号 φ1.8 0ACS 注4 ワンタッチ φ4 04CS 3 DC24V NPN EA1A 集中端子台(M3ねじ) φ6 06CS PNP EA1B 9 パイロット方式 10 電気回路仕様 ※複数の選択はできません。 11 手動装置 ※複数の選択はできません。 ワンタッチ φ1.8 0ACU 注4 L形上向き φ4 記号 内  容 記号 内  容 記号 内  容 04CU NPN FA1A マルチコネクタ  注2 φ6 06CU PNP FA1B 無記号 内部パイロット 無記号 サージキラー、ランプ付 ワンタッチ φ1.8 0ACD 注4 NPN GA1A E1 低発熱・省電力回路(サージレス仕様) 無記号 ロック、ノンロック共用、 誤操作防止カバー付 L形下向き φ4 04CD Dサブコネクタ K 外部パイロット E2 サージレス φ6 06CD PNP GA1B ワンタッチ ミックス 99CX 注3 注1:「E2」とPNP仕様の組合せはカスタム品です。 M1 ノンロック式、 誤操作防止カバー付 継手種類 片側プラグ仕様 注1   ・シリアル伝送 Aポート Bポート 記号 φ1.8 0ACA 注4 通信システム 出力形式 出力点数 記号 φ4 プラグ 04CA NPN JA1C M2 ロック、ノンロック共用、 DeviceNet 工具操作形、カバーなし ワンタッチ φ6 06CA PNP JA1D φ1.8 0ACF 注4 プラグ φ4 04CF NPN JA2C M3 ノンロック式、 φ6 06CF CC-Link 工具操作形、カバーなし PNP JA2D φ1.8 0ACB 注4 NPN JA3C ワンタッチ φ4 プラグ 04CB EtherCAT L形上向き φ6 06CB PNP JA3D 12 オゾン・切削油対応 13 残圧排気弁 14 スペーサの有無  注2 φ1.8 0ACG 注4 プラグ φ4 04CG NPN JA4C φ6 06CG EtherNet/IP 記号 内  容 記号 内  容 記号 内  容 PNP JA4D 無記号 標準仕様 無記号 残圧排気弁なし 無記号 スペーサなし φ1.8 0ACC 注4 φ4 プラグ 04CC NPN JA5C ワンタッチ φ6 06CC CC-LinkIEFBasic A オゾン・切削油対応 注1〜3 Y1 ノンロック式残圧排気弁付 スペーサあり PNP JA5D (主弁フッ素仕様) Z (種類と場所はMF仕様書にて指定) L形下向き φ1.8 0ACH 注4 注1〜3 Y2 ロック式残圧排気弁付 注1:スペーサの種類、搭載位置はマニホールド プラグ φ4 04CH NPN JA6C φ6 06CH PROFINET 32点 仕様書にてご指示ください。スペーサの PNP JA6D 注1:1切換位置区分「3」「4」のみ対応しており 多段積みは対応しておりません。   ・インチ継手 ます。 NPN JA7C ブランキングプレートとの組合せには対応 継手種類 A・Bポート 記号 CC-LinkIEField 注2:11手動装置「M2」「M3」のみ対応しており しておりません。 PNP JA7D ます。 ワンタッチ継手L形上向きと同時に選択で ワンタッチ φ1/8インチ 03LS φ5/32インチ 04LS NPN JA8C 注3:12オゾン・切削油対応「A」と同時選択でき きません。 ワンタッチ φ1/8インチ 03LU 注5 CC-LinkIETSN ません。 L形上向き PNP JA8D  注2 φ5/32インチ 04LU 注5 Class NPN JA9C ワンタッチ ミックス 99LX 注3 A PNP JA9D 15 排気誤作動防止弁 16 A・Bポートフィルタ 17 マウントタイプ 継手種類 片側プラグ仕様 注1 Aポート Bポート 記号 IO-Link 記号 内  容 記号 内  容 記号 内  容 Class NPN JA9G φ1/8インチ B 無記号 なし 無記号 なし 無記号 直接マウントタイプ PNP JA9H ワンタッチ φ5/32インチ プラグ 03LA 04LA R DINレールマウントタイプ プラグ φ1/8インチ 03LF NPN JB1C φ5/32インチ 04LF IO-LinkWireless 注1 H 排気誤作動防止弁付 F A・Bポートフィルタ内蔵 PNP JB1D ワンタッチ φ1/8インチ L形上向き インチ プラグ 03LB 注5 φ5/32 04LB 注5 注1:AまたはBポートの片側プラグ仕様は、2位置シングルのみ対応しております。 注1:1切換位置区分「3「」5」は、選択できません。 注1:Pポートはフィルタを内蔵しています。  注2 プラグ φ1/8インチ 03LG 注5 注2:ワンタッチ継手L形上向きは3ポジションは対応しておりません。 φ5/32インチ 04LG 注5 排気誤作動防止弁付については、153ペー 注3:4(A)、2(B)ポートの接続口径ミックスは対応しておりません。 ジをご覧ください。 9 注4:φ1.8ワンタッチ継手の対応チューブは、“UP-9402-※※”です。 注2:マニホールド仕様書で設置連数を指定して 10 注5:カスタム品です。 ください。 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 〜  〜 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page14

TVG2M Series TVG2M Series 形番表示方法(電磁弁付マニホールド) 形番表示方法 電磁弁付マニホールド 二次電池対応仕様 (詳細については、84ページをご参照ください。) 15mm幅タイプ(バルブ幅) オプション 二次電池製造工程で使用できるようエア流路、摺動部の材料を制限 TVG2M 2 B 06CS 3 JA4C 05 B HP1 ※※ - ※※ - ※※ - P4 機種形番 2 配管 4 電圧 6 連数 8 ベース内部 10 電気回路 12 オゾン・ 14 バルブ取付 16 排気誤作動 18 マウント 方向 の配線方式 仕様 切削油対応 ねじの種類 防止弁 タイプ 1 切換位置 3 接続口径 5 電線接続 7 P・Rポート 9 パイロット 11 手動 15 スペーサ 6 17 A・Bポート 連数 7 P・Rポート位置 ※複数の選択はできません。 8 13 残圧 ベース内部の配線方式 注1 区分 位置 方式 装置 排気弁 の有無 フィルタ 記号 内  容 記号 内  容 記号 内  容 02 2連 無記号 ダブル配線 U U側 S シングルソレノイド、 1 切換位置区分 2 配管方向 注1注2 24 24連 ダブルソレノイド配置指定 記号 内  容 記号 内  容 注1:省配線接続仕様により異なります。 D D側 注1:無記号=搭載されるバルブの種類にかかわ 1 2位置シングル B 横配管 機種別仕様(7ページ)を確認してく らず、ダブルソレノイド用の配線になりま 2 2位置ダブル ださい。 す。シングルソレノイドを搭載した場合 3 3位置オールポートブロック 注2:18マウントタイプ「R」(DINレール) は、ソレノイド1個分の空番が発生します。 4 3位置ABR接続 の場合は、最大連数16連です。 B U側、D側 U側 5 3位置PAB接続 X ミックスマニホールド D側 A 3ポート弁 A弁側:ノーマルクローズ/B弁側:ノーマルクローズ 注2 T U側、D側、 中間給排気ブロック付 B 2個内蔵形 A弁側:ノーマルオープン/B弁側:ノーマルオープン C  注1 A弁側:ノーマルクローズ/B弁側:ノーマルオープン 注1:P・Rポートの継手はA・Bポートと同じ方 向の継手となります。 注1:内部パイロットのみ対応しております。 注2:中間給排気ブロックはマニホールド仕様書 外形寸法は2位置ダブルと同一寸法です。 で仕様を指定してください。 3 接続口径(A・Bポート) 4 電圧 5 電線接続 9 パイロット方式 10 電気回路仕様 ※複数の選択はできません。 11 手動装置 ※複数の選択はできません。   ・ミリ継手     ・省配線接続 記号 内  容 記号 内  容 記号 内  容 継手種類 A・Bポート 記号 記号 内  容 内  容 出力形式 記号 無記号 内部パイロット 無記号 サージキラー、ランプ付 φ4 04CS E1 低発熱・省電力回路(サージレス仕様) 無記号 ロック、ノンロック共用、 ワンタッチ φ6 06CS 3 DC24V NPN EA1A 集中端子台(M3ねじ) 誤操作防止カバー付 φ8 08CS PNP EA1B K 外部パイロット E2 サージレス ワンタッチ φ6 06CU L形上向き NPN FA1A 注1:「E2」とPNP仕様の組合せはカスタム品です。 M1 ノンロック式、 誤操作防止カバー付  注2 φ8 08CU マルチコネクタ PNP FA1B ワンタッチ φ6 06CD L形下向き φ8 08CD NPN GA1A M2 ロック、ノンロック共用、 ワンタッチ ミックス 99CX 注3 Dサブコネクタ 工具操作形、カバーなし PNP GA1B 継手種類 片側プラグ仕様 注1 Aポート Bポート 記号   ・シリアル伝送 M3 ノンロック式、 φ4 04CA 工具操作形、カバーなし φ6 プラグ 06CA 通信システム 出力形式 出力点数 記号 ワンタッチ φ8 08CA NPN JA1C φ4 04CF DeviceNet プラグ φ6 06CF PNP JA1D 12 オゾン・切削油対応 13 残圧排気弁 14 バルブ取付ねじの種類 φ8 08CF NPN JA2C 記号 内  容 記号 内  容 記号 内  容 CC-Link ワンタッチ φ6 プラグ 06CB PNP JA2D 無記号 標準仕様 無記号 残圧排気弁なし 無記号 プラスマイナス付なべ小ねじ L形上向き φ8 08CB  注2 プラグ φ6 06CG NPN JA3C A オゾン・切削油対応(主弁フッ素仕様) 注1〜3 Y1 ノンロック式残圧排気弁付 J 六角穴付ボルト φ8 08CG EtherCAT φ6 PNP JA3D 注1:15スペーサの有無「Z」選択時は「J」を選択 注1〜3 Y2 ロック式残圧排気弁付 できません。 ワンタッチ プラグ 06CC φ8 08CC NPN JA4C L形下向き プラグ φ6 06CH EtherNet/IP φ8 08CH PNP JA4D 注1:1切換位置区分「3」「4」のみ対応しております。 注2:11手動装置「M2」「M3」のみ対応しております。   ・インチ継手 NPN JA5C 注3:12オゾン・切削油対応「A」と同時選択でき CC-LinkIEFBasic 継手種類 A・Bポート 記号 PNP JA5D ません。 ワンタッチ φ1/4インチ 06LS NPN JA6C φ5/16インチ 08LS PROFINET 32点 PNP JA6D 15 スペーサの有無 16 排気誤作動防止弁 17 A・Bポートフィルタ ワンタッチ φ1/4インチ 06LU 注4 L形上向き 記号 内  容  注2 φ5/16インチ 08LU 注4 NPN JA7C 記号 内  容 記号 内  容 CC-LinkIEField 無記号 スペーサなし 無記号 なし 無記号 なし ワンタッチ ミックス 注3 99LX 注3 PNP JA7D 継手種類 片側プラグ仕様 注1 NPN JA8C Z スペーサあり Aポート Bポート 記号 CC-LinkIETSN (種類と場所はMF仕様書にて指定) H 排気誤作動防止弁付 F A・Bポートフィルタ内蔵 φ1/4インチ PNP JA8D 注1:スペーサの種類、搭載位置はマニホールド プラグ 06LA ワンタッチ φ5/16インチ 08LA Class NPN JA9C 仕様書にてご指示ください。スペーサの A 多段積みは対応しておりません。 注1:1切換位置区分「3「」5」は、選択できません。 プラグ φ1/4インチ 06LF 注1:Pポートはフィルタを内蔵しています。 φ5/16インチ 08LF PNP JA9D 排気誤作動防止弁付については、153ペー IO-Link ブランキングプレートとの組合せには対応 Class NPN JA9G しておりません。 ジをご覧ください。 ワンタッチ φ1/4インチ プラグ 06LB 注4 L形上向き φ5/16インチ 08LB 注4 注2:マニホールド仕様書で設置連数を指定して B PNP JA9H ワンタッチ継手L形上向きと同時に選択で  注2 プラグ φ1/4インチ 06LG 注4 きません。 ください。 φ5/16インチ 08LG 注4 NPN JB1C 注1:AまたはBポートの片側プラグ仕様は、2位置シングルのみ対応しております。 IO-LinkWireless 注2:ワンタッチ継手L形上向きは3ポジションは対応しておりません。 PNP JB1D 18 マウントタイプ 注3:4(A)、2(B)ポートの接続口径ミックスは対応しておりません。 記号 内  容 注4:カスタム品です。 無記号 直接マウントタイプ R DINレールマウントタイプ 11 12 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 〜  〜 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page15

TVG1 Series TVG1 Series 形番表示方法(マニホールドベースのみ) 形番表示方法 マニホールドベースのみ   ※電磁弁は付属しません。 オプション 二次電池対応仕様 (詳細については、84ページをご参照ください。) 10mm 幅タイプ TVG1B B 06CS 3 JA4C 06 U X 二次電池製造工程で使用できるようエア流路、摺動部の材料を制限 (バルブ幅) ※※ - ※※ - ※※ - P4 機種形番 2 接続口径 4 電線接続 6 P・Rポート 8 パイロット 10 A・Bポート 位置 方式 フィルタ ・排気誤作動防止弁が必要な場合は52ページをご覧ください。 1 配管方向 3 電圧 5 連数 7 排気 9 電気回路 11 マウント 方式 仕様 タイプ U側 1 配管方向 5 連数 6 P・Rポート位置 記号 内  容 記号 内  容 (TVG1B:φ8) D側 B 横配管 02 2連 ※複数の選択はできません。 記号 内  容 注2 16 16連 2 接続口径(A・Bポート) 3 電圧 U U側 注1: ベース内部の配線は搭載されるバルブの種類にかかわらず   ・ミリ継手 記号 内  容 全てダブルソレノイド用の配線になります。 3 DC24V 継手種類 A・Bポート 記号 シングルソレノイドを搭載した部分はソレノイド1個分 D D側 の空番が発生します。 φ1.8 0ACS 注2 注2: 省配線接続仕様により異なります。 ワンタッチ φ4 04CS 4 電線接続 機種別仕様(7ページ)を確認してください。 B U、D両側 φ6 06CS   ・省配線接続 ワンタッチ φ1.8 0ACU 注2 内  容 出力形式 記号 注1: P・Rポートの継手はA・Bポートと同じ方向の継手と L形上向き φ4 04CU NPN EA1A なります。 注1 φ6 06CU 集中端子台(M3ねじ) 注2:Pポートはフィルタを内蔵しています。 φ1.8 0ACD 注2 PNP EA1B ワンタッチ NPN FA1A L形下向き φ4 04CD マルチコネクタ φ6 06CD PNP FA1B 7 排気方式 8 パイロット方式   ・インチ継手 NPN GA1A Dサブコネクタ 記号 内  容 記号 内  容 継手種類 A・Bポート 記号 PNP GA1B   ・シリアル伝送 無記号 集中排気 (Rポートはワンタッチ継手) 無記号 内部パイロット ワンタッチ φ1/8インチ 03LS φ5/32インチ 04LS 通信システム 出力形式 点数 記号 ワンタッチ φ1/8インチ 03LU 注3 L形上向き NPN JA1C 注1 X サイレンサ内蔵 DeviceNet (Rポートはプラグ、排気は大気開放) K 外部パイロット 注1 φ5/32インチ 04LU 注3 PNP JA1D NPN JA2C 注1: 6 P・Rポート位置で選択した位置にサイレンサが内蔵 注1: ワンタッチ継手L形上向きは3ポジションは対応しておりません。 CC-Link されます。 注2: φ1.8ワンタッチ継手の対応チューブは、“UP-9402-※※”です。 PNP JA2D 注3:カスタム品です。 NPN JA3C EtherCAT PNP JA3D 9 電気回路仕様 ※複数の選択はできません。 10 A・Bポートフィルタ NPN JA4C EtherNet/IP 記号 内  容 記号 内  容 PNP JA4D 無記号 サージキラー、ランプ付 無記号 なし NPN JA5C E1 低発熱・省電力回路(サージレス仕様) CC-Link IEF Basic PNP JA5D E2 サージレス F A・Bポートフィルタ内蔵 NPN JA6C 注 1:「E2」と PNP 仕様の組合せはカスタム品です。 PROFINET 32点 PNP 出力 JA6D 注1:Pポートはフィルタを内蔵しています。 NPN JA7C CC-Link IE Field PNP JA7D NPN JA8C 11 マウントタイプ CC-Link IE TSN PNP JA8D 記号 内  容 NPN JA9C 無記号 直接マウントタイプ ClassA 注1 R DINレールマウントタイプ PNP JA9D IO-Link 注 1: 標準長さの DIN レールが組付けられます。 NPN JA9G ClassB 標準長さの計算方法は 108 ページをご覧ください。 PNP JA9H NPN JB1C IO-Link Wireless PNP JB1D 13 14 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 〜 〜 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page16

TVG2 Series TVG2 Series 形番表示方法(マニホールドベースのみ) 形番表示方法 マニホールドベースのみ   ※電磁弁は付属しません。 オプション 二次電池対応仕様 (詳細については、84ページをご参照ください。) 15mm 幅タイプ TVG2B B 08CS 3 JA4C 05 B 二次電池製造工程で使用できるようエア流路、摺動部の材料を制限 (バルブ幅) ※※ - ※※ - ※※ - P4 機種形番 2 接続口径 4 電線接続 6 P・Rポート 8 パイロット 10 A・Bポート 位置 方式 フィルタ ・排気誤作動防止弁が必要な場合は52ページをご覧ください。 1 配管方向 3 電圧 5 連数 7 排気 9 電気回路 11 マウント 方式 仕様 タイプ 1 配管方向 5 連数 6 P・Rポート位置 記号 内  容 記号 内  容 (TVG2B:φ10) B 横配管 02 2連 ※複数の選択はできません。 U側 記号 内  容 注2 D側 16 16連 3 電圧 U U側 注1: ベース内部の配線は搭載されるバルブの種類にかかわらず 記号 内  容 全てダブルソレノイド用の配線になります。 3 DC24V シングルソレノイドを搭載した部分はソレノイド1個分 D D側 2 接続口径(A・Bポート) の空番が発生します。 注2: 省配線接続仕様により異なります。   ・ミリ継手 機種別仕様(7ページ)を確認してください。 B U、D両側 継手種類 A・Bポート 記号 4 電線接続 φ4 04CS   ・省配線接続 注1: P・Rポートの継手はA・Bポートと同じ方向の継手とな ワンタッチ φ6 06CS 内  容 出力形式 記号 ります。 φ8 08CS NPN EA1A 注2:Pポートはフィルタを内蔵しています。 ワンタッチ φ6 06CU 集中端子台(M3ねじ) L形上向き PNP EA1B 注1 φ8 08CU NPN FA1A ワンタッチ φ6 06CD マルチコネクタ PNP FA1B 7 排気方式 8 パイロット方式 L形下向き φ8 08CD NPN GA1A 記号 内  容 記号 内  容 Dサブコネクタ   ・インチ継手 PNP GA1B 無記号 集中排気 (Rポートはワンタッチ継手) 無記号 内部パイロット 継手種類 A・Bポート 記号 ワンタッチ φ1/4インチ 06LS   ・シリアル伝送 φ5/16インチ 08LS 通信システム 出力形式 点数 記号 注1 X サイレンサ内蔵 (Rポートはプラグ、排気は大気開放) K 外部パイロット ワンタッチ NPN JA1C φ1/4インチ 06LU 注2 DeviceNet L形上向き PNP JA1D 注1: 6 P・Rポート位置で選択した場所にサイレンサが内蔵さ 注1 φ5/16インチ 08LU 注2 れます。 NPN JA2C 注1: ワンタッチ継手L形上向きは3ポジションは対応しておりません。 CC-Link PNP JA2D 注2:カスタム品です。 NPN JA3C EtherCAT 9 電気回路仕様 ※複数の選択はできません。 10 A・Bポートフィルタ PNP JA3D 記号 内  容 記号 内  容 NPN JA4C EtherNet/IP 無記号 サージキラー、ランプ付 無記号 なし PNP JA4D E1 低発熱・省電力回路(サージレス仕様) NPN JA5C E2 サージレス CC-Link IEF Basic F A・Bポートフィルタ内蔵 PNP JA5D 注 1:「E2」と PNP 仕様の組合せはカスタム品です。 NPN 32点 JA6C PROFINET 注1:Pポートはフィルタを内蔵しています。 PNP 出力 JA6D NPN JA7C CC-Link IE Field PNP JA7D 11 マウントタイプ NPN JA8C CC-Link IE TSN 記号 内  容 PNP JA8D 無記号 直接マウントタイプ NPN JA9C 注1 R DINレールマウントタイプ ClassA PNP JA9D 注 1: 標準長さの DIN レールが組付けられます。 IO-Link 標準長さの計算方法は 108 ページをご覧ください。 NPN JA9G ClassB PNP JA9H NPN JB1C IO-Link Wireless PNP JB1D 15 16 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 〜 〜 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page17

TVG1 Series TVG2 Series 形番表示方法(電磁弁単品) 形番表示方法 形番表示方法 電磁弁単品(ベース搭載用) オプション 電磁弁単品(ベース搭載用) オプション 10mm 15mm 幅タイプ TVG1 1 B 00XX 3 HP1 幅タイプ TVG2 1 B 00XX 3 HP1 (バルブ幅) (バルブ幅) 機種形番 2 配管方向 4 パイロット 6 オゾン・ 機種形番 2 配管方向 4 パイロット 6 オゾン・ 8 バルブ取付 方式 切削油対応 方式 切削油対応 ねじの種類 1 切換位置 3 接続口径 5 手動装置 7 残圧排気弁 1 切換位置 3 接続口径 5 手動装置 7 残圧排気弁 区分 区分 添付品 1 切換位置区分 添付品 1 切換位置区分 ・バルブ取付ねじは付属しています。 ・バルブ取付ねじは付属しています。 ・ ガスケットは、マニホールドベース 記号 内  容 ・ ガスケットは、マニホールドベース 記号 内  容 に付属しています。 1 2位置シングル に付属しています。 1 2位置シングル 2 2位置ダブル 2 2位置ダブル 3 3位置オールポートブロック 3 3位置オールポートブロック 4 3位置ABR接続 4 3位置ABR接続 5 3位置PAB接続 5 3位置PAB接続 注1 A A弁側:ノーマルクローズ B弁側:ノーマルクローズ 注1 A A弁側:ノーマルクローズ B弁側:ノーマルクローズ 注1 B 3ポート弁 A弁側:ノーマルオープン 2個内蔵形 B弁側:ノーマルオープン 注1 B 3ポート弁 A弁側:ノーマルオープン 2個内蔵形 B弁側:ノーマルオープン 注1 C A弁側:ノーマルクローズ B弁側:ノーマルオープン 注1 C A弁側:ノーマルクローズ B弁側:ノーマルオープン 注1: 内部パイロットのみ対応しております。 注1: 内部パイロットのみ対応しております。 外形寸法図は、2位置ダブルと同一寸法です。 外形寸法図は、2位置ダブルと同一寸法です。 2 配管方向 3 接続口径 2 配管方向 3 接続口径 記号 内  容 記号 内  容 記号 内  容 記号 内  容 B 横配管 00XX ベース搭載用電磁弁単品 B 横配管 00XX ベース搭載用電磁弁単品 4 パイロット方式 5 手動装置 ※複数の選択はできません。 記号 内  容 記号 内  容 4 パイロット方式 5 手動装置 ※複数の選択はできません。 無記号 内部パイロット 記号 内  容 記号 内  容 K 外部パイロット 無記号 ロック、ノンロック共用、誤操作防止カバー付 無記号 内部パイロット K 外部パイロット 無記号 ロック、ノンロック共用、誤操作防止カバー付 M1 ノンロック式、誤操作防止カバー付 M1 ノンロック式、誤操作防止カバー付 M2 ロック、ノンロック共用、工具操作形、 カバーなし M2 ロック、ノンロック共用、工具操作形、 カバーなし M3 ノンロック式、工具操作形、カバーなし M3 ノンロック式、工具操作形、カバーなし 6 オゾン・切削油対応 7 残圧排気弁 記号 内  容 記号 内  容 無記号 標準仕様 無記号 残圧排気弁なし 6 オゾン・切削油対応 7 残圧排気弁 A オゾン・切削油対応(主弁フッ素仕様) 注1〜3 Y1 ノンロック式残圧排気弁付 記号 内  容 記号 内  容 無記号 標準仕様 無記号 残圧排気弁なし 注1〜3 Y2 ロック式残圧排気弁付 A オゾン・切削油対応(主弁フッ素仕様) 注1〜3 Y1 ノンロック式残圧排気弁付 注1: 1 切換位置区分「3」「4」のみ対応しております。 注2: 5 手動装置「M2」「M3」のみ対応しております。 注1〜3 Y2 ロック式残圧排気弁付 注3: 6 オゾン・切削油対応「A」と同時選択できません。 注1: 1 切換位置区分「3」「4」のみ対応しております。 注2: 5 手動装置「M2」「M3」のみ対応しております。 8 バルブ取付ねじの種類 二次電池対応仕様 (詳細については、84ページをご参照ください。) 注3: 6 オゾン・切削油対応「A」と同時選択できません。 記号 内  容 二次電池対応仕様 (詳細については、84ページをご参照ください。) 無記号 プラスマイナス付なべ小ねじ 二次電池製造工程で使用できるようエア流路、摺動部の材料を制限 二次電池製造工程で使用できるようエア流路、摺動部の材料を制限 J 六角穴付きボルト 添付品 ※※ - ※※ - ※※ - P4 ※※ - ※※ - ※※ - P4 ・排気誤作動防止弁が必要な場合は52ページをご覧ください。 17 18 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page18

TVG1 Series TVG2 Series 給気スペーサ・排気スペーサ 給気スペーサ・排気スペーサ 給気スペーサ・排気スペーサ 仕様 仕様 給気スペーサ 給気スペーサ 機種形番 質量g 機種形番 質量g TVG1P-P- 31 TVG2P-P- 56 排気スペーサ 排気スペーサ 機種形番 質量g 機種形番 質量g TVG1P-R- 31 TVG2P-R- 56 給気スペーサ 給気スペーサ (排気スペーサ) (排気スペーサ) 単品形番 単品形番 給気スペーサ 排気スペーサ 給気スペーサ 排気スペーサ TVG1P P 04CS TVG1P R 04CS TVG2P P 06CS TVG2P R 06CS 1 接続口径 1 接続口径 1 接続口径 1 接続口径 1 接続口径 1 接続口径 1 接続口径 1 接続口径 記号 口径サイズ 内  容 記号 口径サイズ 内  容 記号 口径サイズ 内  容 記号 口径サイズ 内  容 04CS φ4 φ4ワンタッチ継手 04CS φ4 φ4ワンタッチ継手 06CS φ6 φ6ワンタッチ継手 06CS φ6 φ6ワンタッチ継手 06CS φ6 φ6ワンタッチ継手 06CS φ6 φ6ワンタッチ継手 08CS φ8 φ8ワンタッチ継手 08CS φ8 φ8ワンタッチ継手 形番選定にあたっての注意事項 形番選定にあたっての注意事項 注1:マニホールドの場合のスペーサの搭載位置・数量は、マニホールド 注1:マニホールドの場合のスペーサの搭載位置・数量は、マニホールド 仕様書(109ページ~116ページ)にてご指示ください。 仕様書(109ページ~116ページ)にてご指示ください。 注2: スペーサの多段積みは対応しておりません。 注2: スペーサの多段積みは対応しておりません。 注3: スペーサとブランキングプレートを組合わせることはできません。 注3: スペーサとブランキングプレートを組合わせることはできません。 注4:スペーサ用取付ねじとガスケットが付属します。 注4:スペーサ用取付ねじとガスケットが付属します。 注5: A/Bポート継手がエルボタイプ上向きの場合、スペーサは選択でき 注5: A/Bポート継手がエルボタイプ上向きの場合、スペーサは選択でき ません。 ません。 外形寸法図 外形寸法図 給気スペーサ・排気スペーサ 給気スペーサ・排気スペーサ 103.5 119.9 (15.8) (11.3) 19 20 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 21 10.2 40 81.3 28.5 15.4 54.8 100.4 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page19

TVG1・ TVG2Series TVG1 Series スペーサ形レギュレータ パーフェクトスペーサ(スペーサ形パイロットチェック弁) スペーサ形レギュレータ 仕様 仕様 項 目 TVG1P-PC- TVG2P-PC- 項 目 TVG1P-SR- TVG2P-SR- 使用流体 圧縮空気 減圧ポート P / A / B 最高使用圧力 MPa 0.7 使用流体 圧縮空気 最低使用圧力 MPa 0.2 最高使用圧力 MPa 0.7 耐圧力 MPa 1.05 最低使用圧力 MPa 0.1 周囲温度 ℃ −5〜55(凍結なきこと) 耐圧力 MPa 1.05 使用流体温度 ℃ 5〜55 周囲温度 ℃ −5〜55(凍結なきこと) 雰囲気 腐食性ガス雰囲気での使用不可 使用流体温度 ℃ 5〜55 質量 g 34 73 雰囲気 腐食性ガス雰囲気での使用不可 質量 g 48 110 JIS記号 単品形番 JIS記号 単品形番 (R1)5 TVG1 P PC M TVG P-SR-P* (バルブ側) (P)1 5R4A 1P 2B 3R TVG1 P SR P G0 (R2)3 A 1 機種形番 パーフェクト 1 機種形番 スペーサ形 3 圧力計 スペーサ レギュレータ 1 2 減圧仕様 機種形番 B 2 残圧排気機能 (ベース側) T T TVG P-SR-A* (バルブ側) V V 1 機種形番 2 残圧排気機能 5R 4A 1P* 2B 3R 2 減圧仕様 3 圧力計 G G 記号 内  容 記号 内  容 記号 内  容 記号 内  容 1 2 注:口径が大きいシリンダ(目安φ50以上)を排気側の絞りが TVG1 10mm幅タイプ(バルブ幅) M ノンロック式手動装置 P Pポート減圧 G0 圧力計なし ほとんどない状態(例_スピードコントローラ無し、サイレンサ無 TVG2 15mm幅タイプ(バルブ幅) M1 ロック式手動装置 A Aポート減圧 G1 奇数連用 圧力計付 し)でご使用になると中間停止精度の低下及び中間停止不良に繋 無記号 残圧排気機能なし (ベース側) B Bポート減圧 G2 偶数連用 圧力計付 がる恐れがありますのでご注意ください。 TVG P-SR-B* (バルブ側) G3 奇数連/偶数連共用 圧力計付 5R 4A 1P 2B 3R 形番選定にあたっての注意事項 注1: スペーサの搭載位置、残圧排気機能の選択は、マニホールド仕様書にてご指示 形番選定にあたっての注意事項 ください。 注2:A /Bポート継手がエルボタイプ上向きの場合、スペーサは選択できません。 注1:スペーサの搭載位置は、マニホールド仕様書にてご指示ください。 (ベース側) 注3:スペーサの多段積みは対応しておりません。 注2: A/Bポート継手がエルボタイプ上向きの場合、スペーサは選択できません。 注4:スペーサとブランキングプレートを組合わせることはできません。 注3:スペーサの多段積みは対応しておりません。 注5:スペーサ用取付ねじとガスケットが付属します。 注4:スペーサとブランキングプレートを組合わせることはできません。 注5:スペーサ用取付ねじとガスケットが付属します。 外形寸法図 外形寸法図 TVG1 TVG2 TVG1 TVG2 90.5(手動カバー開時) 109.8(手動カバー開時) 90.5(手動カバー開時) 109.8(手動カバー開時) 81.3 100.4 81.3 100.4 21 22 使用上の注意事項 技術資料 マニホールド仕様書 TVG -P4 TVG TVG 二次電池製造工程対応 リモートI/O接続用インターフェース付 省配線・シリアル伝送子局付 (B)(A) b 2 4 a 103.5 130 108 6 164 6 103.5 153.9 120 168.5 TVG TVG TVG -P4 マニホールド仕様書 技術資料 使用上の注意事項 省配線・シリアル伝送子局付 リモートI/O接続用インターフェース付 二次電池製造工程対応
Page20
