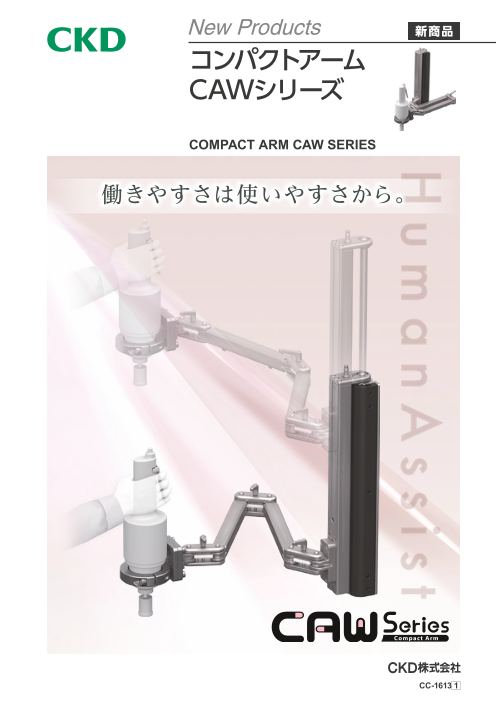

New Products 新商品 コンパクトアーム CAWシリーズ COMPACT ARM CAW SERIES 働きやすさは使いやすさから。 CC-1613 1 H u m a n A s s i s t

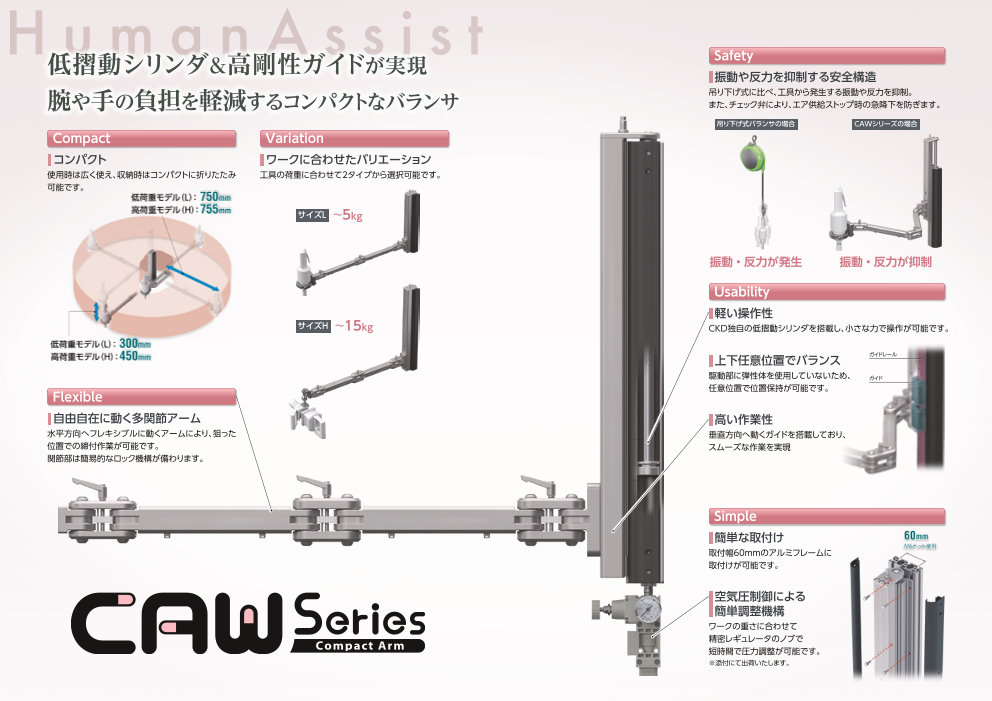

H u m a n A s s i s t 低摺動シリンダ＆高剛性ガイドが実現 Safety 振動や反力を抑制する安全構造 腕や手の負担を軽減するコンパクトなバランサ 吊り下げ式に比べ、工具から発生する振動や反力を抑制。 また、チェック弁により、エア供給ストップ時の急降下を防ぎます。 吊り下げ式バランサの場合 CAWシリーズの場合 Compact Variation コンパクト ワークに合わせたバリエーション 使用時は広く使え、収納時はコンパクトに折りたたみ 工具の荷重に合わせて2タイプから選択可能です。 可能です。 低荷重モデル（L）：750mm 高荷重モデル（H）：755mm サイズL 〜5kg 振動・反力が発生 振動・反力が抑制 Usability 軽い操作性 サイズH 〜15kg CKD独自の低摺動シリンダを搭載し、小さな力で操作が可能です。 低荷重モデル（L）：300mm 高荷重モデル（H）：450mm 上下任意位置でバランス ガイドレール 駆動部に弾性体を使用していないため、 ガイド 任意位置で位置保持が可能です。 Flexible 自由自在に動く多関節アーム 高い作業性 水平方向へフレキシブルに動くアームにより、狙った 垂直方向へ動くガイドを搭載しており、 位置での締付作業が可能です。 スムーズな作業を実現 関節部は簡易的なロック機構が備わります。 Simple 簡単な取付け 取付幅60mmのアルミフレームに 取付けが可能です。 空気圧制御による 簡単調整機構 ワークの重さに合わせて 精密レギュレータのノブで 短時間で圧力調整が可能です。 ※添付にて出荷いたします。

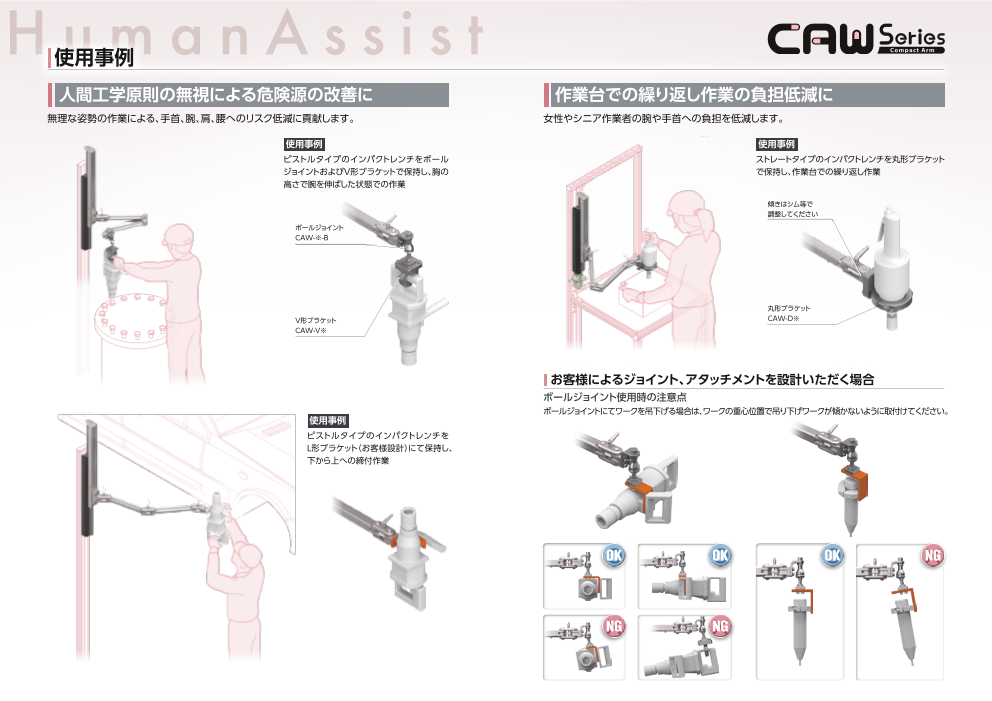

H 使u用事m例 a n A s s i s t 人間工学原則の無視による危険源の改善に 作業台での繰り返し作業の負担低減に 無理な姿勢の作業による、手首、腕、肩、腰へのリスク低減に貢献します。 女性やシニア作業者の腕や手首への負担を低減します。 使用事例 使用事例 ピストルタイプのインパクトレンチをボール ストレートタイプのインパクトレンチを丸形ブラケット ジョイントおよびV形ブラケットで保持し、胸の で保持し、作業台での繰り返し作業 高さで腕を伸ばした状態での作業 傾きはシム等で 調整してください ボールジョイント CAW-※-B 丸形ブラケット V形ブラケット CAW-D※ CAW-V※ お客様によるジョイント、アタッチメントを設計いただく場合 ボールジョイント使用時の注意点 ボールジョイントにてワークを吊下げる場合は、ワークの重心位置で吊り下げワークが傾かないように取付けてください。 使用事例 ピストルタイプのインパクトレンチを L形ブラケット（お客様設計）にて保持し、 下から上への締付作業 OK OK OK NG NG NG

コンパクトアーム CAW Series CAW Series 形番表示方法 形番表示方法 チューブ内径：φ32 CAW L 300 B V60 機種形番 2 上下ストローク 4 アタッチメント （固定） 仕様 1 モデル 3 ジョイント 項 目 CAW-L-300 CAW-H-450 チューブ内径 φ32 使用流体 圧縮清浄空気（12ページの推奨エアー回路による） 最高使用圧力 MPa 0.25 0.45 最低使用圧力 MPa 0.18 0.26 1 モデル 2 上下ストローク（固定） 3 ジョイント 耐圧力 MPa 1.05 記　号 内　　容 記　号 内　　容 記　号 内　　容 L 低荷重モデル 300 300mm（低荷重モデル） 無記号 ジョイントなし 周囲温度・流体温度 ℃ 5～60 H 高荷重モデル 450 450mm（高荷重モデル） 上下 mm 300 450 可動範囲 水平（注1） mm R750 R755 接続口径 Rc1/4 U 下面取付 クッション 上昇端：ゴムクッション / 下降端：ショックキラー 給油 不可 可搬質量（0.45MPa加圧時（）注2） kg 5 15 最高使用速度（注3） mm/s 300 空気消費量（注4） L/min（ANR） 4.3 5.4 B ボールジョイント 質量 kg 8.2 14.2 注1：アーム先端部の最大回転半径です。可動範囲の詳細は外形寸法図を参照してください。 注2：ジョイント、アタッチメントの質量を含みます。 供給圧力により可搬質量は変化します。下記の“圧力における可搬質量”を参照してください。 注：複数の選択はできません。 注3：最高使用速度で連続的に使用する場合には40L/min（ANR）のエアーが必要です。 十分な流量の圧縮空気を供給してください。 4 アタッチメント 注4：空気消費量は1往復/min、最大使用圧力時における数値を示しています。 記　号 内　　容 精密レギュレータRP1000は常時エアーを大気に放出しています。 無記号 アタッチメントなし ジョイント、アタッチメント質量表 （単位：kg） F フランジ-ねじ オプション名 単品形番 質量 オプション名 単品形番 質量 オプション名 単品形番 質量 下面取付 CAW-U 0.4 CAW-V40 1.5 CAW-D40 1.4 CAW-L-B 0.6 CAW-V50 1.6 CAW-D50 1.6 ボールジョイント CAW-H-B 0.9 V形クランプ CAW-V60 2.0 丸形クランプ CAW-D60 1.8 フランジ-ねじ CAW-F 0.5 CAW-V70 2.5 CAW-D70 1.9 F1 フランジ-穴 フランジ-穴 CAW-F1 0.5 CAW-V80 2.9 CAW-D80 2.3 V40 φ30～Φ40 ジョイント、アタッチメント単品形番 圧力における可搬質量 V50 φ40～Φ50 15 V60 φ50～Φ60 V形クランプ CAW-U 下面取付 V70 φ60～Φ70 CAW-L-B CAW-L用ボールジョイント V80 φ70～Φ80 CAW-H-B CAW-H用ボールジョイント D40 Φ40 CAW-F フランジ-ねじ D50 φ50 10 D60 φ60 丸形クランプ CAW-F1 フランジ-穴 可 D70 φ70 CAW-V□ V形クランプ（ V40,V50,V60,V70,V80） 搬 質 CAW-H-450 D80 φ80 CAW-D□ 丸形クランプ（ D40,D50,D60,D70,D80） 量（ CAW-L-300 注：複数の選択はできません。 kg ） 5 0 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5 圧力（MPa） 注：圧力は、精密レギュレータの“IN”側へ供給する圧力を示しています。 1 2

CAW Series CAW Series 外形寸法図 外形寸法図 外形寸法図 ● CAW-L-300 ● CAW-H-450 R695 R690 135 60 270 60 270 60 35 5 122 60 270 60 270 60 30 5 R755 R750 40 40 20 20 4-M8深さ11 4-M8深さ11 A部（アーム先端取付部）拡大図 A部（アーム先端取付部）拡大図 872 77 890 77 87 60 93 60 6-φ6.6 8-φ6.6 13 A 13 A （82） （82） 3 4 823 523 （134） 474 26 57 94 ストローク300 25 210 210 65 20 40 1153 703 （134） 654 39 67 109 ストローク450 25 200 200 200 80 20 40

CAW Series CAW Series アタッチメント外形寸法図 ジョイント外形寸法図 アタッチメント外形寸法図 ●下面取付（U） ●フランジ-ねじ（F） 　フランジ-穴 （ F1） 10 55 61 F：4-M8 75 F1：4-φ9 4-M8 20 ※締結用ボルトを添付します。 41 ※締結用ボルトを添付します。 ●ボールジョイント（B） ●V形クランプ（V□） ●丸形クランプ（D□） ・CAW-L（低荷重モデル） ・CAW-H（高荷重モデル） φc a φc □ a φ a φ 1 25° 7° b b 25° d d 17° 締結位置を変更できます 締結位置を変更できます 40 4-M8 20 40 4-M8 20 10 10 20 10 10 20 75 75 33 53 41 61 ※締結用ボルトと工具径調整用のゴムを添付します。 ※締結用ボルトと工具径調整用のゴムを添付します。 ※締結用ボルトを添付します。 ※締結用ボルトを添付します。 記号 a b c d e f 記号 適用工具径 a b c d e f V40 30～40 51 70 86～100 70 18 D40 φ30～40 40 51 70 86 70 18 V50 40～50 57 85 99.5～113.5 85 18 D50 φ40～50 50 57 85 99.5 85 18 V60 50～60 65 100 115～129 100 22 D60 φ50～60 60 62 95 109.5 95 22 V70 60～70 76 120 136～150 120 25 D70 φ60～70 70 68 105 120.5 105 22 V80 70～80 84 135 151.5～165.5 135 25 D80 φ70～80 80 75 120 135 120 25 5 6 20 12 35 40 115.5 20 20 10.5 40 45 20 12 51.5 45 20 12 45 40 154 20 12 73 59 f e 55 75 20 20 75 f e 20 20 75

CAW Series CAW Series 組立方法 組立方法 お客様によるジョイント、 アタッチメントの設計について 1 添付のエア機器を組み立てます。 5 アーム部を添付ボルトにて指定の締付トルクで組み 6 アーム先端部に任意のジョイント、アタッチメント ニップル ● 圧力計、R1/8プラグにシールテープを巻き、精密レギュレータに組み付けます。 付けます。 等にてツールを固定します。 R1/8プラグと圧力計の組付位置を変えることにより精密レギュレータの圧力 V形クランプ、丸形クランプには、寸法調整、傷防止用のゴム板が 精密レギュレータ 調圧ノブ位置を反転できます。 付属します。必要に応じてご使用ください。 ※1“ OUT”側 R1/8プラグ ● 配管アダプタ、精密レギュレータ、モジュールチェック弁をジョイナ、 （精密レギュ マスキングアダプタにて連結します。 レータ添付） 圧力計 ※1 精密レギュレータの“IN”“ OUT”側の向きにご注意ください。 ※2：本体のJIS記号を確認の上接続してください。 ※ 3： Oリング（2個）、ガスケット（1個）の形状、位置を確認の上接続してください。 ※ 3： 配管アダプタとマスキングアダプタの組付位置を変えることにより、 配管取出し方向を選択できます。 添付ボルト 締付トルク ※3 Oリング N・m ※1“ IN”側 TBA-L M6×20 7.8 マスキング 〈接続例〉 TBA-H M8×20 18.8 アダプタ モジュール チェック弁 本体接続 本体接続 本体接続 ※2 JIS記号向き 7 精密レギュレータの圧力調整ノブを反時計回りに回 して2次側の流量が0L/minの状態にして、エアを供 給します。 　 圧力調整ノブを徐々に時計回りに回していき、 ※3 ガスケット ジョイナ エア供給 エア供給 バランスする圧力に調圧します。 　 圧力調整後はロックナットを締め付け、圧力調整ノ 配管アダプタ ブを固定してください。 エア供給 シールテープ巻き付け部（4箇所） ● 継手を組み付けます。 お客様によるジョイント、アタッチメントの設計について 推奨継手：片口ストレート GWS8-8、片口エルボ　GWL8-8 モーメント荷重について ※配管チューブと締め付け継手を使用することにより、本体とエア機器を離れた位置に設置することも可能です。詳細は取扱説明書に記載 ・ 使用するワークの質量から下記のモーメント荷重を計算して、最大モーメント荷重を超えないようにジョイント、 アタッチメントの選定、設計をしてください。 2 左右のカバーを取り外します。 3［ エア機器直接取付の場合］ 4 シリンダ部を設置します。 最大モーメント荷重 モーメント荷重計算方法 脱落防止ねじを使用しているため、 ニップルにシールテープを巻き、 取付用ボルト：六角穴付きボルトM6×12 形番 M（N・m） X（固定値） Y 軽く引っ張りながらカバーを外して シリンダ部にエア機器を組み付 CAW-L ：6本 X/2（固定値） Y/2 ください。 けます。 CAW-H ：8本 CAW-L-300 52 ※お客様にて準備してください。 CAW-H-450 147 締付トルク：6～8N・m シリンダ部は水準器などを使用して、 垂直に設置してください。 シリンダ部を設置後、左右のカバーを M 取り付けます。 m2 m1 W M=｛（X＋Y）×W｝＋｛（X＋Y/2）×m2｝＋（X/2×m1） M ：モーメント荷重（N・m） 計算例： CAW-H-450-BD70（ボールジョイント＋丸形クランプ X ：アーム長（固定値、［ CAW-L-300］0.75m φ70）で、10kgのワークを吊り下げ ［CAW-H-450］0.755m） X ：アーム長　［CAW-H-450］　0.755m Y ：アーム先端からワーク重心（アタッチメント重心）までの距離 Y ： アーム先端からワーク重心（アタッチメント重心）までの距離 W ：ワーク質量（N=kg×9.8） ［B（ボールジョイント）寸法より］0.041m（41mm） m1： アーム質量（固定値、［ CAW-L-300］33.3N（3.4kg） W ：ワーク質量　98N（10kg） ［CAW-H-450］65.7N（6.7kg）） m1： アーム質量　［CAW-H-450］65.7N（6.7kg） m2： ジョイント，アタッチメント質量（N=kg×9.8） m2： ジョイント、アタッチメント質量（N=kg×9.8） ［B（ボールジョイント）質量より］　8.82N（0.9kg） ボールジョイント使用時の注意点 ［D70（丸形クランプφ70）質量より］　18.62N（1.9kg） 横向きの姿勢では使用できません。 ｛（0.755＋0.041）×98｝＋｛（0.755＋［0.041/2］）× ［8.82＋18.62］｝＋（［0.755/2］×65.7） NG ＝124.1N・m ・・・ 最大モーメント荷重147N・mを超えて いないのでOK 7 8

CAW Series CAW Series 保守部品 材質・処理 保守部品 通常使用の場合では、内蔵ガイドへの給油は必要ありません。 給油する際には、指定グリースを少量注入してください。 1 2 3 4 5 6 7 8 9 10 11 12 グリスニップル PB107形 2箇所 レールへも薄くグリス塗布 13 14 15 16 指定グリス：AFB-LFグリース（THK） 推奨グリスガン:グリースガンユニットMG70（THK）　先端形状 N形 番号 部品名 材質 表面処理 消耗部品 1 フローティングジョイント 鋼 亜鉛めっき　クロメート処理 部品名 部品形番 部品内容 2 エンドプレート 鋼 亜鉛めっき　クロメート処理 シリンダガスケット、ピストンパッキン、 3 ピストンロッド 鋼 工業用クロムめっき パッキンキット CAW-32K ウェアリング、クッションゴム（R）、 4 本体 アルミニウム合金 アルマイト処理 シリンダ内部専用グリス 5 テーブル アルミニウム合金 アルマイト処理 ショックキラー NCK-00-0.7-C 6 カバー ABS樹脂 7 ベースクレビス 鋼 亜鉛めっき　クロメート処理 8 アーム アルミニウム合金 三価クロメート処理 9 リンクプレート 鋼 亜鉛めっき　クロメート処理 10 ロックプレート 樹脂 11 ロックプレートばね ステンレス鋼 12 クレビス アルミニウム合金 三価クロメート処理 13 リニアガイド 鋼、樹脂 14 ロックレバー 鋼　他 塗装 15 精密レギュレータ アルミニウム合金　他 塗装 16 モジュールチェック弁 樹脂、ステンレス鋼　他 塗装 9 10

CAW Series 本製品を安全にご使用いただくために 使用上の注意事項（抜粋）ご使用になる前には、取扱説明書を必ずお読みください。使用上の注意事項 ご使用になる前に必ずお読みください 設計・選定時 当社製品を使用した装置を設計製作される場合には、装置の機械機構と空気圧制御回路または水制御回路と これらをコントロールする電気制御によって運転されるシステムの安全性が確保できる事をチェックして安全な 装置を製作する義務があります。 警告 ［空気圧配管］ 当社製品を安全にご使用いただくためには、製品の選定及び使用と取扱い、ならびに適切な保全管理が重要です。 ■ 本製品は装置の先端にツール、工具等を取り付けて ■ 精密レギュレータの空気の入口、出口を示すIN.OUT 装置の安全性確保のために、警告、注意事項を必ず守ってください。 機械装置としてご使用いただくことを前提とした、 表示を確認して接続してください。 なお、装置における安全性が確保できることをチェックして安全な装置を製作されるようにお願い申し上げます。 空気圧による助力装置です。 逆接続は誤作動の原因となります。 警告 ご使用の際には必ず機械装置全体でのリスクアセ スメントを実施して、安全を確保した上でご使用く ■ 精密レギュレータの取り扱い時は、調整ノブをもっ ださい。 て移動させたり振り回したりしないでください。 1 本製品は、一般産業機械用装置･部品として設計、製造されたものです。 よって、取り扱いは充分な知識と経験を持った人が行ってください。 また、最終使用者は装置全体の残留リスク情報か ■ 使用中に精密レギュレータ二次側の空気圧配管が ら、使用者側のリスクアセスメントを行い、安全な 2 製品の仕様範囲内でのご使用を必ずお守りください。 抜けると、アームが落下し危険です。空気圧配管が 運用方法を定めてご使用ください。 製品固有の仕様外での使用は出来ません。また、製品の改造や追加工は絶対に行わないでください。 抜けないように確実な方法で接続ください。 なお、本製品は一般産業機械用装置・部品での使用を適用範囲としておりますので、屋外での使用（屋外仕様品は除 きます）、および次に示すような条件や環境で使用する場合には適用外とさせていただきます。 注意 ■ モジュールチェック弁は、本体のJIS記号を確認の （ただし、ご採用に際し当社にご相談いただき、当社製品の仕様をご了解いただいた場合は適用となりますが、 万一故障があっても危険を回避する安全対策を講じてください。） ［空気圧源］ 上、接続してください。 ❶原子力･鉄道･航空･船舶･車両･医療機械、飲料・食品などに直接触れる機器や用途、娯楽機器･緊急遮断回路･ ■ 使用流体はドライヤ、フィルタ、オイルミストフィ プレス機械･ブレーキ回路･安全対策用など、安全性が要求される用途への使用。 ❷人や財産に大きな影響が予想され、特に安全が要求される用途への使用。 ルタを用いて固形物、水分油分を十分に除去した 3 装置設計･管理等に関わる安全性については、団体規格、法規等を必ずお守りください。 清浄な空気を使用してください。 自由流れ ISO4414、JISB8370（空気圧-システム及びその機器の一般規則及び安全要求事項） 給油エアは絶対に使用しないでください。 遮断 JFPS2008（空気圧シリンダの選定及び使用の指針） ■ 高圧ガス保安法、労働安全衛生法およびその他の安全規則、団体規格、法規など。 コンパクトアーム 配管時はシールテープを使用してください。液状お 4 安全を確認するまでは、本製品の取り扱いおよび配管・機器の取り外しを絶対に行わないでください。 CAW よび固形シール剤は使用しないでください。 ❶機械 ･装置の点検や整備は、本製品が関わる全てのシステムにおいて安全であることを確認してから行ってください。 なお、シールテープが入り込まないようにしてくだ ❷運転停止時も、高温部や充電部が存在する可能性がありますので、注意して行ってください。 さい。 ❸機器の点検や整備については、エネルギー源である供給空気や供給水、該当する設備の電源を遮断し、システム オイルミスト 内の圧縮空気は排気し、水漏れ・漏電に注意して行ってください。 エアドライヤ フィルタ フィルタ ❹空気圧機器を使用した機械･装置を起動または再起動する場合、飛び出し防止処置等システムの安全が確保されて ［製品設置］ いるか確認し、注意して行ってください。 ■ 製品を取り付ける場合は垂直な平面に取り付けて 5 事故防止のために必ず、次頁以降の警告及び注意事項をお守りください。 ください。 ■ここに示した注意事項では、安全注意事項のランクを「危険」「警告」「注意」として区別してあります。 ■ 精密レギュレータの一次側と二次側の圧力差は ■ リニアガイド部には潤滑油や防錆油を使用してお 危険: 取扱いを誤った場合に、死亡または重傷を負う危険な状態が生じることが想定され、かつ危険 0.1MPa以上で使用してください。 り、外部に油分が排出される可能性があります。 （DANGER）発生時の緊急性（切迫の度合い）が高い限定的な場合。 可搬に必要な圧力は「圧力における可搬質量」の 油の排出をきらう場所でのご使用の際は、ご注意く 警告: 取扱いを誤った場合に、死亡または重傷を負う危険な状態が生じることが想定される場合。 グラフを参照してください。 ださい。 （WARNING） 注意: 取扱いを誤った場合に、軽傷を負うかまたは物的損害のみが発生する危険な状態が生じること （CAUTION）が想定される場合。 使用・メンテナンス時 なお「注意」に記載した事項でも、状況によっては重大な結果に結び付く可能性があります。 いずれも重要な内容を記載していますので必ず守ってください。 警告 ■ 最大可搬質量を超えて使用しないでください。 ■ 保証について 異音など発生した場合は、身の安全の確保を最優先 ■ 最大モーメント荷重を超えて使用しないでください。 し、安全上可能な場合に限り関節部のロックを掛け ■ 1 保証期間 てください。身体や製品に致命的な事故が発生す アーム部へ体重をかけたり、ぶら下がらないでくだ 本製品の保証期間は、貴社のご指定場所への納入後1年間といたします。 る恐れがあります。 さい。 2 保証範囲 ■ 製造者の許可なく製品、装置の改造を行わないで 注意 上記保証期間中に明らかに当社の責任と認められる故障を生じた場合、本製品の代替品または必要な交換部品の 無償提供、または当社工場での修理を無償で行わせていただきます。 ください。 ■ 移設時、メンテナンス時はシリンダ部とアーム部を ただし、次の項目に該当する場合は、この保証の対象範囲から除外させていただきます。 ■ 製品の隙間に手や指を入れないでください。 取り外してから作業をおこなってください。 ①カタログ、仕様書、取扱説明書に記載されている以外の条件・環境での取扱いならびにご使用の場合 ②耐久性（回数、距離、時間など）を超える場合、および消耗品に関する事由による場合 ■ ツールから手を離すと、製品設置時の傾きやツー ■ カバーを外した状態で使用しないでください。 ③故障の原因が本製品以外の事由による場合 ル 等 の 質 量 に よ る ア ー ム の た わ み 等 に よ り、 ④製品本来の使い方以外のご使用による場合 ■ ⑤当社が関わっていない改造または修理が原因の場合 水平方向の位置保持ができない場合があります。 リニアガイドは鋼製を使用しており、ご使用環境 ⑥納入当時に実用化されていた技術では予見できない事由に起因する場合 使用しない場合は各関節部のロックレバーを締め （高温多湿、結露等で水滴が付着する等）によっては 込むことで位置保持ができます。 錆が発生する場合があります。 ⑦天災、災害など当社の責でない原因による場合 なお、ここでいう保証は、納入品単体に関するものであり、納入品の不具合により誘発される損害については 使用しない時に規定の場所にツールを収納する 定期的に適量の防錆油などを塗布してください。 除外させていただきます。 注）耐久性および消耗品については最寄りの当社営業所にお問合わせください。 「ホームポジション」の設置を推奨します。 3 適合性の確認 お客様が使用されるシステム、機械、装置への当社製品の適合性は、お客様自身の責任でご確認ください。 輸出に際しての注意事項 ■ EAR判定は最寄りの営業所を通じて都度問い合わ せいただきますようお願いいたします。 11 12

CAW Series CAW Series 関連商品 関連商品 パワフルアーム　PAWシリーズ（助力機構） カタログNo.CC-1418 フレックスアーム　FAＷシリーズ カタログNo.CC-1615 「働く人のために」をコンセプトとした助力装置 働き方は助力装置で変えられる New Products 新商品 パワフルアーム 狭い現場で広く使える フレックスアーム PAWシリーズ 低天井エリアに導入可能な助力装置で作業改善に貢献 FAWシリーズ 　■ワークの荷重に合せて3タイプのアームから選択可能 POWERFUL ARM PAW SERIES FLEX ARM FAW SERIES 　■より広範囲な可動域へ対応 Click! 　 動力に圧縮エアを使用し、最大50kgの重量物を手で持って H u m a n A s s i s t 搬送する感覚で簡単に作業が可能 Click! 狭い現場で広く使える。 　■使い方に合せた、広い可動範囲 　 旋回半径2.5m、上下ストローク1.5mと広い可動範囲で 　■非常停止時の位置保持を可能 広範囲の作業エリアをカバー 　■挟み込み防止対策 運ぶ、支える、持ち上げる 　 床固定、床置き台車、柱固定、天吊り固定と4種類の取付方法 　■折りたたみ格納が可能なため、収納性が高くコンパクト から選択可能。 　■お客様でアームを簡単に組み合わせ可能 全高が2.5mと低く、天井の低い場所にも設置可能 CC-1418 5 CC-1615 1 【パレタイジング仕様　PAW-A※】 極低摺動バランスシリンダ　BBSシリーズ カタログNo.CC-1212 ■ 安全面に配慮した落下防止機構（BBS-OU タイプ） 　省スペースで段積み・荷下ろし作業を実現 ■ 特殊パッキン及び特殊処理により低摺動 　　■段済み・荷下ろし作業に特化 ■ 横荷重にも対応（BBS-OS/OU-B タイプ） Click! 　　■広い可動領域と使用者の安全性を確保 　　■省スペース収納 　　■シンプルな組み合わせ可能 エアサプライユニット ASUシリーズ 特別仕様品 カタログNo.CC-1284 【メカロック仕様　PAW-※B】 ■2タイプの流量（72L/min、25L/min） 　搬送作業をより安全により使いやすく ■簡単設置で局所供給が可能。 　　■アームの浮き上がり・沈み込みを解消 ■フィルタ、ドレンセパレータ、ドライヤなどを 　　■ロック機構内蔵で安全構造 　ワンユニット化（300Wのみ） 　　■全ストロークで上下方向ロック可能 ■非常用圧力源（BCPへの対応） 　　■手動ロック解除可能 詳細についてはCKD機器商品サイト（https://www.ckd.co.jp/kiki/jp/ ）→「形番」をご覧ください。 13 14
