ダイジェスト版：パイロット式3・5ポート弁 プラグインブロックマニホールド「TVGシリーズ」

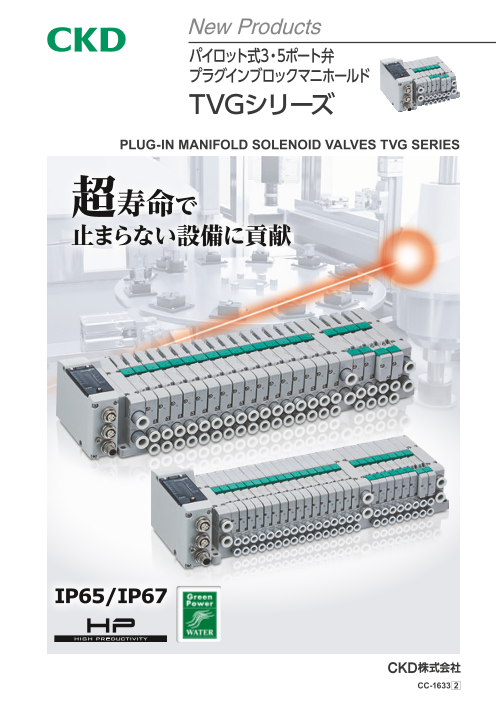

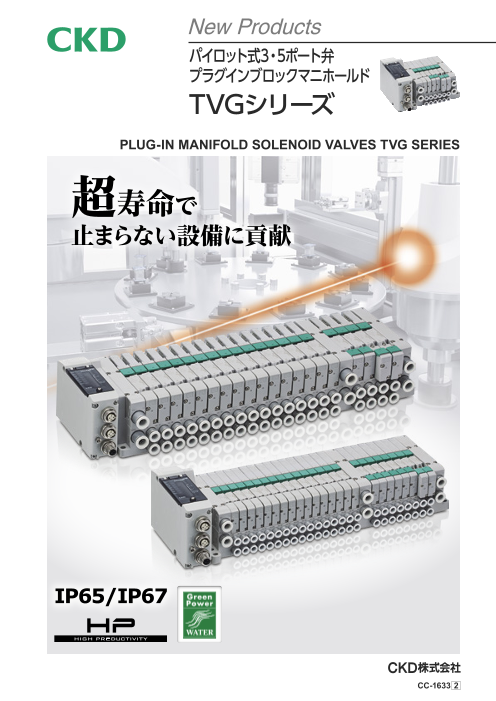

New Products パイロット式3・5ポート弁 プラグインブロックマニホールド TVGシリーズ PLUG-IN MANIFOLD SOLENOID VALVES TVG SERIES 超寿命で 止まらない設備に貢献 IP65/IP67 CC-1633 2

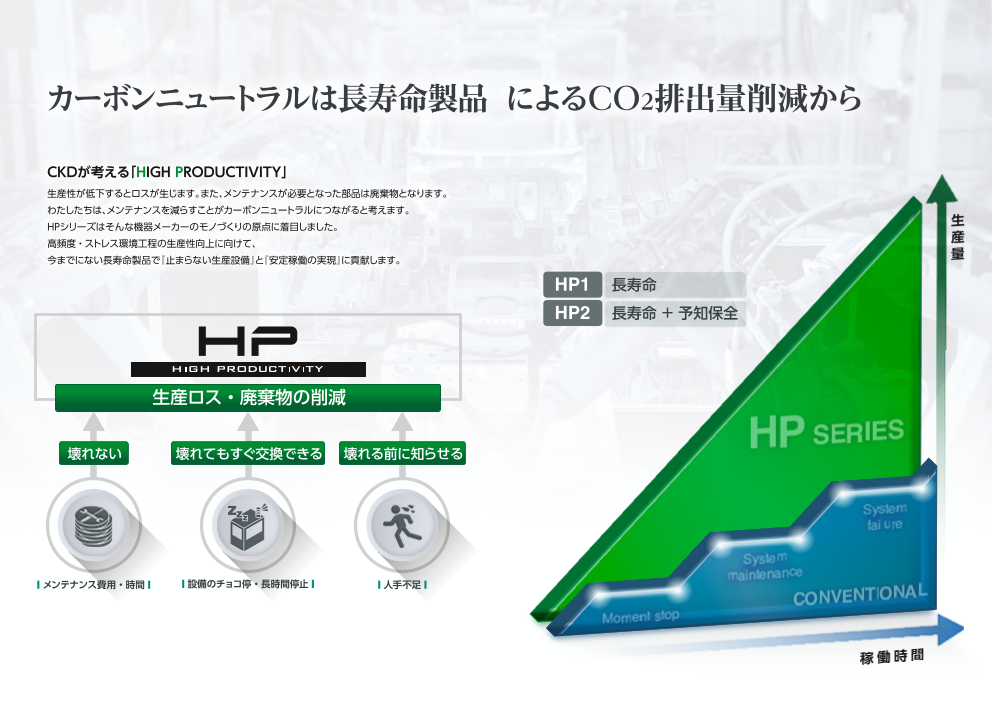

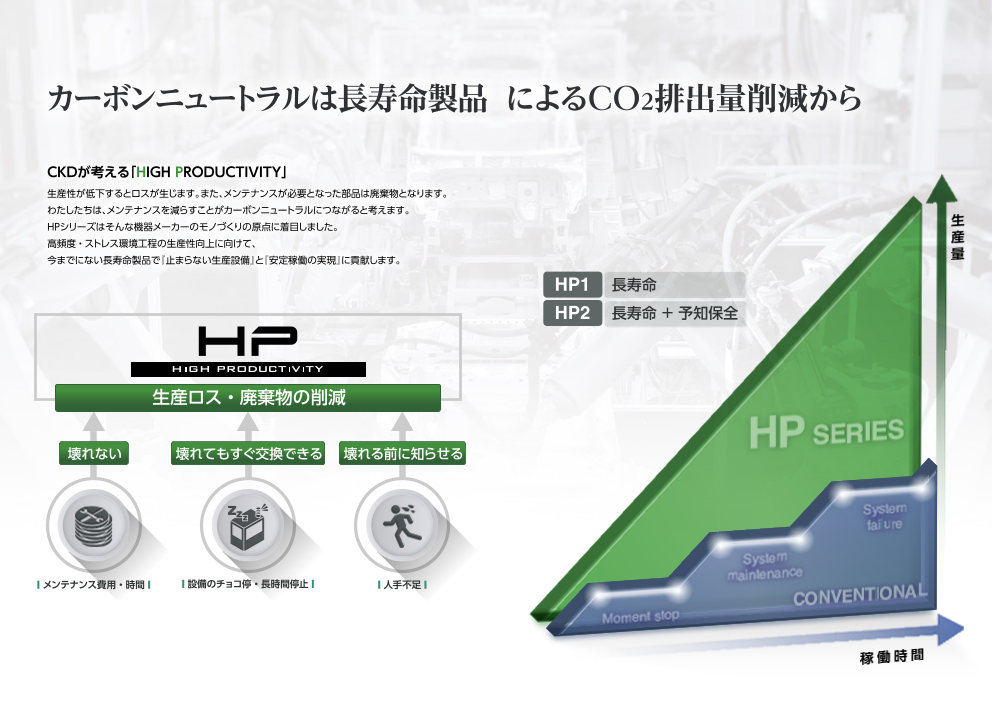

カーボンニュートラルは長寿命製品 によるCO2排出量削減から CKDが考える「HIGH PRODUCTIVITY」 生産性が低下するとロスが生じます。また、メンテナンスが必要となった部品は廃棄物となります。 わたしたちは、メンテナンスを減らすことがカーボンニュートラルにつながると考えます。 HPシリーズはそんな機器メーカーのモノづくりの原点に着目しました。 高頻度・ストレス環境工程の生産性向上に向けて、 今までにない長寿命製品で『止まらない生産設備』と『安定稼働の実現』に貢献します。 HP1 長寿命 HP2 長寿命 ＋ 予知保全 生産ロス・廃棄物の削減 壊れない 壊れてもすぐ交換できる 壊れる前に知らせる ■ メンテナンス費用・時間 ■ ■ 設備のチョコ停・長時間停止 ■ ■ 人手不足 ■

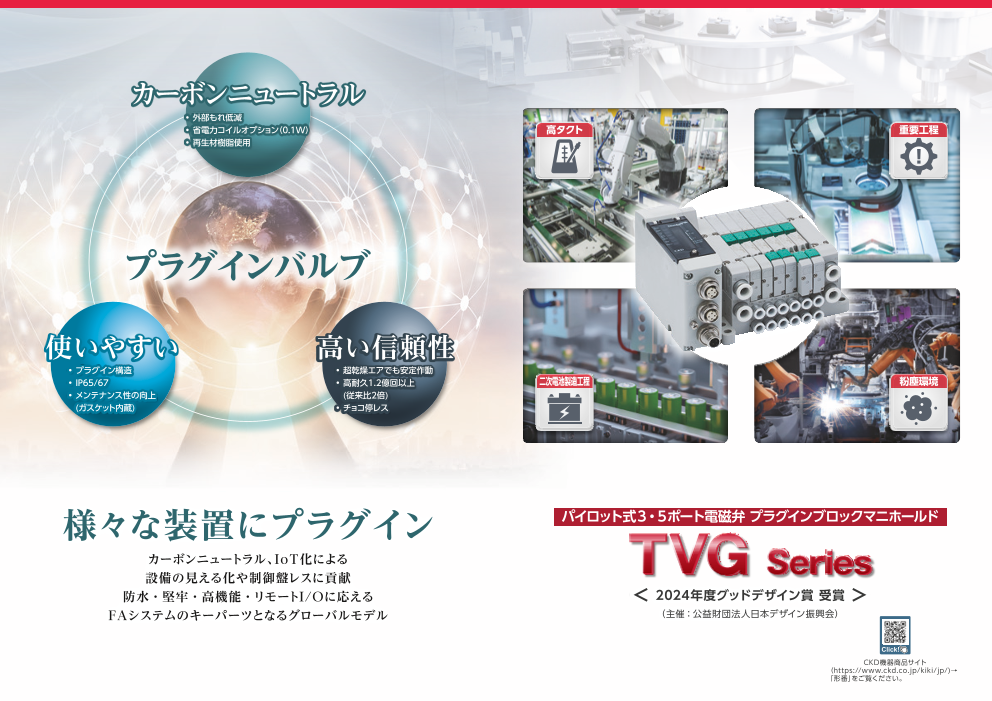

カーボンニュートラル • 外部もれ低減 • 省電力コイルオプション（0.1W） 高タクト 重要工程 • 再生材樹脂使用 プラグインバルブ 使いやすい 高い信頼性 • プラグイン構造 • 超乾燥エアでも安定作動 • IP65/67 • 高耐久1.2億回以上 二次電池製造工程 粉塵環境 • メ ンテナンス性の向上 (従来比2倍) (ガスケット内蔵) • チョコ停レス 様々な装置にプラグイン パイロット式３・５ポート電磁弁 プラグインブロックマニホールド カーボンニュートラル、IoT化による 設備の見える化や制御盤レスに貢献 TVG Series 防水・堅牢・高機能・リモートI/Oに応える ＜ 2024年度グッドデザイン賞 受賞 ＞ FAシステムのキーパーツとなるグローバルモデル （主催：公益財団法人日本デザイン振興会） Click! CKD機器商品サイト （https://www.ckd.co.jp/kiki/jp/)→ 「形番」をご覧ください。

カーボンニュートラル 高い信頼性 CO2排出量(エア漏れ量) エアもれ低減を追求 安定作動を追求 99.8%削減 1.2億回作動時 バルブのエアもれしやすい箇所を徹底改善。 TVGシリーズは摺動部分の最適化を図り、耐久回数1.2億回以上※を達成。 長期使用でも省エネが持続するCKDのこだわりが集結したプラグインバルブ。 低摺動化による安定した作動はアクチュエータの確実な作動をサポートし、設備の安定稼働および、品質のバラ エアもれ原因 TVGのこだわり ツキ低減を実現します。 1 ご使用中の水の付着、輸送・保管時も含めた大気中 経年変化に耐えるシール設計と特殊樹脂材料により シール性の最適化 の湿気による樹脂材料の剛性低下。 エアもれを低減。 低摺動・長寿命 度上昇を低減。 主弁の摺動機構を極め、低摺動・長寿命 2 コイル発熱や周囲温度の変化によって熱ストレスが コイル温 繰返し加わり、樹脂材料の剛性が低下。 経年変化に耐えるシール設計と特殊樹脂材料により を実現。 エアもれを低減。 、ボディ内側の特殊処理により 弾性体シール1.2億回。長寿命と低エア 3 スプールパッキンの摩耗により、 スプールパッキン 供給エアが排気ポートに回り込み。 摩耗低減。 もれ量を両立。 2 耐久回数1.2億回以上※ 弾性体シール ※当社所定条件による。 従来比 摺動パッキンの 2 特殊グリース 倍以上 特殊表面処理 ボディ内側の特殊表面処理 TVG 放置応答性向上 1 休み明けでもスムーズに始動。 月曜病、チョコ停対策にも有効。 W4G 特殊グリース採用 3 超乾燥エアでも潤滑効果継続。 一般的な電磁弁のエアもれ発生個所 1 内部パイロットフィルタを標準装備 排気誤作動防止弁（オプション）PAT.P 特殊樹脂採用 作動安定性が向上。 設置後でも後付け可能。 CO2排出量(エア漏れ量) コイル性能向上 消費電力低減 83%削減 連続通電OK（低発熱・省電力回路付） 省電力波形 新しいコイルアクチュエータを採用。 印加電圧 24V 消費電力 0V 0.1W （低発熱・省電力回路付） 0.4W 消費電力の低減 （標準品） 0.1W 0W 70ms 環境負荷低減材料使用 外周Oリングで微少エアの回り込みもブロック。 バイオマスプラスチック 再生材樹脂 異物トラブルの防止 小形アクチュエータの誤作動も防止。 保護カバー*1に植物 再生材樹脂を使用し、 Pポート（給気）にフィルタ 由 来 の バ イオ マ ス 環境負荷低減に貢献 標準装備。 グローバルスタンダードにも対応 プラスチックを使用。 いたします。 *1. 手動操作有効時保護 RoHS カバーを閉められない ため 、手 動 操 作 忘 れ 防止に最適です。

使いやすい 作業性を極めたプラグインバルブ バルブ幅10mm, 15mm対応 5 位置決めサポート標準対応 PAT.P 6 組立しやすい 7 増減連しやすい 当社初！10mm幅プラグインバルブ。 だれでも簡単にバルブとベース間の プラグイン接続 コネクタ接続 10mm 位置決めができる「位置決めサポート」を PAT.P マニホールドの組立と同時に内部 標準装備。 アクチュエー 配線完了。 TVG1 φ1.8、 φ6 300mm/s時 タ追加はプラ ×1m φ40 ガイドみぞ付 グインで配線 φ4、φ6 完了。 15mm タグ銘板の取付穴を標準装備 1a シャッター閉 5 6 7 8 9 1b シャッター開 TVG2 300mm/s時 8 ねじ脱落防止を標準対応 2a チャック閉 2b チャック開 φ4、 φ10×6m φ63 ※ タグ銘板はお客様にて φ6、φ8、 ご準備お願い致します。 φ10 A B One φ10継手なら長距離配管でもシリンダの高速化が可能！ Point エアシリンダの速度はエア配管が長い、細いと遅くなります。長距離配管かつエアシリンダを 高速に動作させたい場合、１サイズ大きいφ10継手がオススメです。 9 脱落部品なし 2方向から視認できる動作ランプ A B ガスケットはベース内蔵。 豊富な通信対応 a O N 時 出力のみ 電磁弁サイズ 対応通信 最大点数 電磁弁最大連数 EtherNet/IP*1 b O N DeviceNet 時 EtherCAT*1 CC-Link IE TSN 環境性能向上 IP TVG1, TVG2 CC-Link IE Field*1 CC-Link IE Field Basic*1 ソレノイド：32点 TVG1：24連 TVG2：24連 タフに使えるIP65/IP67（耐塵、防噴流） CC-Link IP6※： 粉塵が内部に侵入しない P PROFINET*1 IP※5： いかなる方向からの噴流水によっても有害 IO-Link*1 な影響を受けない IO-Link Wireless*1 IP※7： 規程の圧力、時間で一時的に水中に沈めて *1. 電磁弁ON回数カウント機能付き。 も有害な影響を生じる量の水が浸入しない リモートI/O付 電磁弁サイズ 対応通信 最大点数 電磁弁最大連数 ※ TVGは、IP67、65どちらの環境でもご使用頂けます。 IP性能については160ページをご覧ください。 OPC UA コイルの腐食防止 EtherNet/IP 腐食しにくいモールドコイル仕様。 TVG1, TVG2 EtherCAT ソレノイド：32点 TVG1：24連 ご使用中の水の付着や、輸送・保管時の湿気による PROFINET I/O：4096点*3 TVG2：24連 *4 サビを防ぎます。 IO-Link*2 二次電池製造装置向けP４シリーズ *2. IO-Linkマスタとして。 二次電池製造工程に不適切な材質・表面処理の *3. ソレノイド点数32点もI/O点数4096点に含まれます。 使用を制限。 *4. リモートI/Oは別手配が必要です。詳細はリモートI/O RTシリーズ（CC-1557)をご覧ください。 - -

使いやすい（スペーサ・オプション） こ ん な と き に お す す めし た い スペーサ プ ラ グ イ ン 構 造 の ス ペ ー サ 給気スペーサ 排気スペーサ バルブ毎に圧力を変え 個別排気で、単動シリンダ バルブ側の変更で対応したい てエアを供給できます。 の誤作動を防止することで、 個別バルブの増・減圧 人身事故や機器の破損を でシリンダの推力調整に 防ぎます。 バルブを部品状態で在庫したい 最適です。 装置の 5 4 1 2 3 5 4 1 2 3 短納期対応 (R1)(A) (P) (B)(R2) (R1)(A)(P)(B)(R2) P R1R2 仕様変更 マニホールド仕様が確定した タイミングで組立てたい スペーサ形レギュレータ オプション P減圧 A減圧 B減圧 1連分のみA、B両方を減圧します。 バルブに接続されているシリンダ バルブに接続されているシリンダ 残圧排出弁付 のA側供給圧のみ減圧します。 のB側供給圧のみ減圧します。 元圧を落とさずにA、Bポートの残圧排出が可能です。従来追加していた残圧排出機器の削減が可能です。 TVG1P-SR-P* （バルブ側） TVG1P-SR-A* （バルブ側） TVG1P-SR-B* （バルブ側） 5R 4A 1P 2B3R 5R 4A 1P* 2B 3R 5R 4A1P 2B 3R バルブ1連単位で減圧が 従来配管 残圧排出弁付 可能です。 形 番 選 択にてP 、A 、B そ れ ぞ れ 減 圧 で き る ため、シリンダ などの （ベース側） （ベース側） （ベース側） 詳細な制御が可能です。 配管途中設置の 残圧排出弁を インストップ弁付スペーサ パーフェクトスペーサ 電磁弁に バルブ毎にエアを止める 長 時 間 の シリン ダ の ビルトイン ことができます。 落下防止、中間停止に 生 産 ラ イ ン の 稼 働 を 最適です。 止めず、個別にバルブの 交換が可能です。 DINレールマウントタイプ TAGホルダ （R1）5 5（R1） （P）1 1（P） (R1)5 （R2）3 3（R2） (P)1 (R2)3 A a B （A）4 （B）2 スペーサあり スペーサなし ※スペーサ有無に関わらず同一のTAGホルダです。 (B)(A) b 2 4 a

アプリケーション（IO-Link Wireless） 業界初 オープンネットワークIO-Link Wireless対応電磁弁*1 組立・検査（回転テーブル） 制御で使える途切れない無線。エラー発生率10億分の1。*2 信号線が無線になるため、回転テーブル上に電磁弁マニホールドの設置が可能です。ワークの位置決め精度向上、 IO-Link Wirelessマスタを経由して、様々な通信のPLCと電磁弁の無線接続が可能。 多品種ワークに対応できる装置設計が可能です。 項目 無線LAN Bluetooth ZigBee IO-Link Wireless 規格 IEEE802.11b IEEE802.15.1 IEEE802.15.4 IEEE802.15.1 電磁弁構成 周波数 2.4GHz 2.4GHz 2.4GHz 2.4GHz 圧入 IO-Link Wireless マスタ 検査 子局 電磁弁（TVG1） 通信距離 ～100m ～10m ～100m ～20m 伝送速度 11Mbps 1Mbps 250kbps 21kbps 位置決めシリンダ 接続ノード数 32 7 128 40 遅延時間 50ms 10～30ms 100ms 5ms 信頼性 低 低 中 高 電源 エアハンド ×4 ブラックリスト機能 周波数ホッピング機能 機器構成 他の無線機器で使用している周波数を回避。 1サイクルの通信で3回リトライを実行。 エアハンド 他の無線機器と共存が可能。 リトライは周波数帯を切り替えて実行される。 サイクルタイム/5ms 電源 エア 1回目 2回目 3回目 プロセス データ 1回目 プロセス 周波数 ブラックリスト ブラックリスト データ ホッピング 2回目 （他無線機器で使用） （他無線機器で使用） (retry) プロセス 周波数 データ 3回目 (retry) パレット搬送 ブラックリスト以外の周波数で通信を行う 途切れない、低遅延を実現 パレット内でのシリンダ操作用電磁弁を無線化。 無線給電機器との組み合わせにより、走行途中でもエア封止によるワークの短時間の保持が可能です。 IO-Link Wirelessシステム構成例 IO-Link Wireless子局付電磁弁 PLC ラインアップ IO-Link Wirelessマスタが対応している上位側通信 IO-Linkマスタ 電磁弁構成 電磁弁外観 （1トラック） サイクル 当たりの接続台数 タイム 子局 電磁弁（TVG1） 通信距離：最大20m 1～6台 5ms 32点 出力 無線給電 エアシリンダ （他社） ×4 １つのアンテナ サイクルタイム：5ms IO-Link Wireless 子局付電磁弁 １トラック 7～8台 10ms 機器構成 ロータリクランプシリンダ 無線給電（他社） IO-Link Wirelessマスタ CKDからも購入可能です。 詳細は58ページをご参照ください。 IO-Link Wireless *1. 2023年6月当社調べ。CKD製IO-Link Wireless機器使用可能地域：日本、EU、USA。 マスタ *2. ブラックリスト機能、周波数ホッピング機能にて、有線並みの信頼性を実現。制御で使える無線品質。 ＝ 周波数

アプリケーション 搬送装置 二次電池製造工程 サーボモータ駆動のアクチュエータとエアハンドの混在装置においてエア配管、電気配線の集約が可能です。 電極製造からパッケージングまでの二次電池製造工程に対応。 材料制限、露点-70℃の超乾燥エアに対応したP4オプションをラインアップ。 揮発しにくい特殊グリースによる長寿命で装置の安定稼働に貢献します。 二次電池オプション：P4 リモートI/O構成 ①SUS継手 子局 デジタル 電磁弁（TVG1） 入力 ②電気回路部 IP65/67 ③流路部材料制限 ② ③ コントローラ サーボ フォトセンサ シリンダスイッチ ① PLC モータ ×3 ×2 エアハンド 機器構成 X・Y軸スライダ（モータレス） フォトセンサ（X・Y軸用） エアハンド（Z軸） 材料制限 Cu 銅材料を 亜鉛材料 ニッケル ドライ環境 制限 Zn を制限 Ni 系材料を 制限 標準採用の特殊グリースにより 亜鉛 電解ニッケル 露点-70℃でも安定作動を実現。 EZn めっきを ENi めっきを 制限 制限 詳細は二次電池対応機器P4※シリーズ（CC-1226）ご参照ください。 自動車ボディ溶接 内圧防爆盤 シリンダ駆動用電磁弁とシリンダスイッチ入力の省配線に貢献。 内圧防爆制御盤内に電磁弁を設置する用途に最適です。 PLC（プログラマブルロジックコントローラ）からはイーサネットケーブル1本で配線完了。IO-Link機器を含む エアもれが少ないため、盤内の圧力コントロールの影響を最小限に抑え、設備の安定稼働に貢献します。 機器の設置スペース削減、配線レイアウト向上に貢献いたします。 リモートI/O構成 エアもれを抑制し、内圧を維持 子局 IO-Link デジタル 電磁弁（TVG2） マスタ 入力 内圧：0.05kPa以上 PSL 保護 危険場所 PSH 監視盤 電源 監視盤電源 PLC 水用 シリンダスイッチ クランプシリンダ 封入式 流量センサ ×8 ×4 非危険場所 機器構成 連続通電対応 特殊樹脂採用 水用流量センサ クランプシリンダ 耐環境シリンダスイッチ 省電力コイル（0.1W）をオ 標準採用の特殊樹脂により プション対応、エアオペ制御 経年変化を抑えバルブから に多い連続通電にも対応。 のエアもれを長期間抑制。 電磁弁単体では、防爆の型式検定を取得していません。 内圧防爆で使用される場合は、お客様で型式検定を申請・取得頂く必要があります。 施工の際はJNIOSH-TR-46-3などの規格に従い、施工お願いします。

特別仕様品 低露点環境向け低吸湿材料対応 Dサブコネクタ防水仕様 標準品 特別仕様品 標準品 特別仕様品 手動装置：環境負荷低減材料 手動装置：低吸湿材料へ変更*1 非防水 非防水Dサブコネクタ 防水 防水Dサブコネクタ Dサブコネクタ付 Dサブコネクタ付 ケーブル ケーブル*1 *1. CKDから販売はしていません。 特長 用途 特長 用途 ●全部品吸湿率0.25％以下の材料を採用 ●二次電池製造 ●IP65/IP67対応 ●自動車関連装置 ●超乾燥環境へ電磁弁を設置する場合に最適 ●25ピン（最大ソレノイド点数24点） ●工作機 ●食品機械 *1. 低吸湿材対応は、ノンロック式、工具操作形、カバーなし（M3）のみとなります。 オールステンレス継手対応 正圧・負圧混在 標準品 特別仕様品 背 正圧用給排気ブロック 正圧 面 （内部パイロット） 負圧 アルミニウム合金（無電解ニッケルメッキ）＋樹脂 オールステンレス継手 負圧 正圧 負圧用給排気ブロック （外部パイロット） 負圧中間給排気ブロック （外部パイロット） 内部パイロット・外部パイロット混在は 特別仕様品にて対応可能です。 特長 用途 特長 用途 ●耐水性向上 ●二次電池製造 ●通信子局１台で正圧・ 負圧混在可能 ●自動車関連装置 ●SUS316（L パッキンFKM） ●食品機械 ●中間給排気ブロック追加によりエア・真空流量の供給追加が可能 ●食品機械 ● ワークの真空吸着搬送がマニホールド１台で対応可能 ●電子部品 【負圧】 真空吸着　【正圧】エアシリンダ制御

IO-Link Wirelessマスタ 外形寸法図・仕様 関連商品 TIGOMASTER2TH-EIP カタログNo.CC-1557 リモートI/O RTシリーズ New Products 新商品 仕様 デジタル入出力、アナログ入出力、IO-Linkマスタに リモートI/O 項 目 内 容 RTシリーズ 周波数 2401MHz～2480MHz（80ch） 対応したモジュールタイプ防水形リモートI/O。 MODULAR REMOTE I/O SYSTEM RT SERIES 送信出力 10dBm MAX 変調方式 GFSK 子局最大制御点数：512バイト（4096点）。 Click! リモートI/Oを 現場視点で考えてみる 適合規格 FCC,CE 電波法施工規則第2条第19号 最大接続ユニット18台（子局ユニット含む）。 サイクルタイム 最小5ms 通信距離 最大20m 電源電圧 18～31.2VDC 消費電流 0.2A 取付方法 ねじ呼びM4（トルク1.2N・m） プッシュイン端子台ユニット 電源ケーブル仕様 M12 Lコード IP65/IP67 通信ケーブル仕様 M12 Dコード 通信I/F 注1 EtherNet/IP 使用温度範囲 −25～55℃ 保護構造 IP67 CC-1557 2 注1：EtherCAT,PROFINETは特別仕様品です。 カタログNo.CC-1629 IO-Link Wireless入力ユニットWDシリーズ M4取付穴 4.5 IO-Link Wireless対応無線入力ユニット 20 （50） エラー率10億分の１ 　 有線並みの途切れない無線IO-Link Wireless Click! 供給元：東朋テクノロジー株式会社 に対応 デジタル入力16点入力 シリンダスイッチなどON/OFFスイッチの配線 ケーブル仕様 の無線化を実現 内容 形番 仕様 ロボット先端など可動部に設置しやすい軽量、 電源ケーブル TIGOCABLEPOW-15 長さ1.5m、片側M12メス、Lコード、片側バラ 通信ケーブル TIGOCABLENET-1 長さ1.0m、片側M12、Dコード、片側RJ45 コンパクトな名刺サイズ HPシリーズ総合 カタログNo.CC-1421 高頻度使用向けアクチュエータ（HP1） 摺動技術を最適化し従来品と 同一寸法で長寿命化（従来比4倍以上） Click! 粉塵環境下向けアクチュエータ（G-HP1） 生産性向上を機器の視点で考える。 強力スクレーパとルブキーパを装備して 粉塵環境下での耐久性を向上（従来比4倍以上） 測長機能付アクチュエータ（HP2） 高精度位置検出センサーを一体化して予知保全を実現 長寿命シリンダ 二次電池対応（P4-HP1） 二次電池製造工程で実績のあるP4シリーズをさらに 長寿命化（耐久回数1000万回以上） 2021 愛知環境賞 金賞受賞 耐環境シリンダ 食品製造工程向け（FP1-G-HP1） CC-1421 7 食品製造工程の粉塵環境での長寿命化 （耐久回数500万回以上） 200 191.1 4.1 6.5

改訂内容 オプション・特別仕様品 追加紹介 2025.9.CCC
