リモートI/O RTシリーズ　OPC UA子局ユニット追加

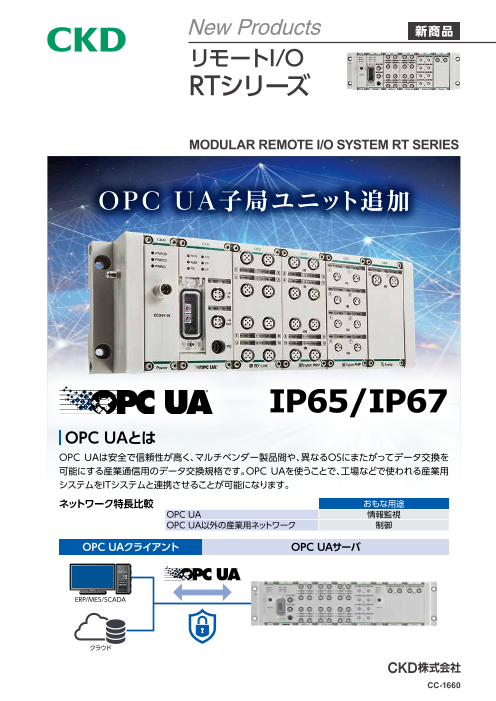

New Products 新商品 リモートI/O RTシリーズ MODULAR REMOTE I/O SYSTEM RT SERIES OPC UA子局ユニット追加 IP65/IP67 OPC UAとは OPC UAは安全で信頼性が高く、マルチベンダー製品間や、異なるOSにまたがってデータ交換を 可能にする産業通信用のデータ交換規格です。OPC UAを使うことで、工場などで使われる産業用 システムをITシステムと連携させることが可能になります。 ネットワーク特長比較 おもな用途 OPC UA 情報監視 OPC UA以外の産業用ネットワーク 制御 OPC UAクライアント OPC UAサーバ ERP/MES/SCADA クラウド CC-1660

生産現場のセンサデータをOPC UAを使って安全にIT連携 生産システムに合わせて対応通信の選択が可能 装置制御システムと別系統でデータ収集するならOPC UAがオススメ！ CASE センサデータをPLCを 1 経由せず監視したい OPC UAサーバ対応リモートI/O CASE センサデータをPLCを 2 産業用ネットワーク対応リモートI/O※1経由して監視、制御をしたい ※1 EtherCAT,PROFINET,EtherNet/IPに対応。 情報系システム 制御系システム IT ERP/MES/SCADA クラウド 【OPCUAクライアント】 ERP,MES Control PLC PLC,DCS 【OPC UAサーバ】 証明書※1を使用した 暗号化通信に対応。 ※1 証明書規格: X.509に準拠 Field Device CASE リモートI/O CASE リモートI/O 1 【OPC UAサーバ】 2 【産業用通信対応】 リモートI/O,モータ I/O 流量 電流センサ 圧力 センサ センサ （他社） センサ 電磁弁 アプリケーション：CO2排出量監視 生産設備のCO2排出量監視システム。CO2排出量監視に必要な、エア流量センサ、電流センサをリモートI/Oに 接続し、センサデータを直接ITシステムへ接続。制御PLCとは別系統にできるため、装置制御に影響を与えず、 取得したい装置のエネルギーデータをOPC UAクライアントで管理する事が可能です。 リモートI/O構成 子局 IO-Link アナログ OPC UA マスタ 入力 ERP/MES/SCADA OPC UA 流量 電流 クライアント センサ センサ 機器構成 流量センサ 電流センサ（他社） ※イメージです。

速い！ つながる！ タフにつかえる！ 現場のためのリモートI/O 更新周期 最大接続 タフにつかえる 最速0.5ms ユニット18台 IP65/IP67設計 高速内部通信により、装置の 入出力合計 IP65/IP67（防塵、防噴流）設計。 制御、状態監視を高速に実現。 512byte（4096点）対応。 アクチュエータ付近にそのまま設置可能。 生産タクトの高速化に貢献し 装置仕様に合わせたユニット 制御盤が不要になり、レイアウトの自由 ます。 種類、台数が選択可能です。 度が向上します。 リモートI/O IP65 IP67 接続ユニットとしてカウントする 入力 接続ユニットとしてカウントしない 出力 ※ プッシュイン端子台はIP40になります。 デジタル入力 デジタル出力 エンド デジタル入力 デジタル出力 プッシュイン エンド ユニット 電源 子局 IO-Linkマスタ プッシュイン デジタル入力 アナログ入力 アナログ出力 （M12） （M12） 端子台※ 端子台※ （M8） 電源 （M12） （M12） ユニット 32点 32点 IO-Link デジタル入出力 アナログ入出力 コントローラ内蔵電動グリッパ 電空レギュレータ 流量コントローラ 水用流量センサ シリンダスイッチ 測長ハンド 電動アクチュエータ 圧力スイッチ 流量センサ 電磁弁 流体用流量センサ 気体用流量センサ 圧力センサ 空圧バルブ 電空レギュレータ 着座センサ 真空エジェクタ

子局ユニット RT-XTEUN00N OPCUAクライアントとI/Oユニットをつなぐ通信ユニット ■仕様 項　目 RT-XTEUN00N サイズ（W×H×D） mm 46.1×106×55.8 質量 g 約230 保護構造 IP65/IP67（マニホールド時） 一般仕様 耐環境 使用温度範囲℃ −10～55 使用雰囲気 腐食性ガス、ひどい塵埃のなきこと 耐振動 10～57Hz 片振幅：0.75mm 57～150Hz 加速度：98m/s2 耐衝撃 m/s2 294 通信仕様 ネットワーク OPCUA対応 コネクタ M12（D）4pinメス×2 入力仕様 最大点数 出力仕様 最大点数 入力・出力合わせて最大4096点（512byte） 内部消費電流 ユニット・入力用 100以下 電気仕様  mA 出力用 20以下 LED 機器・通信状態表示用/8個 接続可能I/Oユニット数 17台 機能仕様 ユニット自動認識 ユニット種別・順序の認識および監視 設定用ソフトウェア USB（microtypeB）またはEthernetでPCと接続 ユニット間データ同期間隔 ms 約0.5（最小） ■形番表示方法 RT XT EU N00N 機種形番 主要機能 EU OPCUA対応子局 ■外形寸法図 107.8（子局スイッチカバー開） 33 M12 4pin×2 USB（micro typeB） コネクタ M12防水キャップ 子局スイッチカバー 55.8 11 63.8 21.8 （M12防水キャップあり） 46.1 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 フリーアクセス 　 0120-771060 ●Specifications are subject to change without notice. お客様技術相談窓口 受付時間 9:00～12:00/13:00～17:00 ○C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.3.CCC 106 90.5 84.5 20 22 44.5
