【工作機械に最適】アブソデックス AX8Rシリーズ

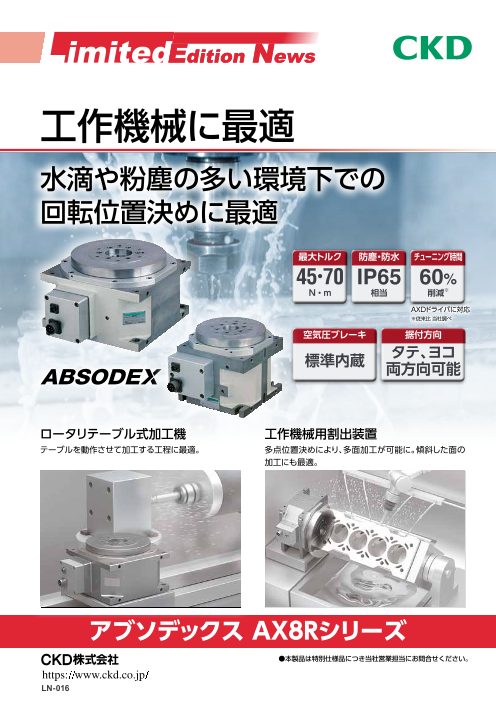

工作機械に最適 水滴や粉塵の多い環境下での 回転位置決めに最適 最大トルク 防塵・防水 チューニング時間 45·70 IP65 60% N・m 相当 削減※ AXDドライバに対応 ※従来比 当社調べ 空気圧ブレーキ 据付方向 標準内蔵 タテ、ヨコ 両方向可能 ロータリテーブル式加工機 工作機械用割出装置 テーブルを動作させて加工する工程に最適。 多点位置決めにより、多面加工が可能に。傾斜した面の 加工にも最適。 アブソデックス AX8Rシリーズ ●本製品は特別仕様品につき当社営業担当にお問合せください。 LN-016

AX8R Series アクチュエータ形番 形　番 内　容 ●位置決めピン穴付 ●Tスロットテーブル AX8R-045P-NNNN-FLA78954 位置決めピン穴付 フランジテーブル フランジテーブル 位置決めピン穴 Tスロット AX8R-045T-NNNN-FLA78955 Tスロットテーブル AX8R-070P-NNNN-FLA78956 位置決めピン穴付 フランジテーブル AX8R-070T-NNNN-FLA78957 Tスロットテーブル アクチュエータ仕様 速度・最大トルク特性 項　目 AX8R-045 AX8R-070 ●AX8R-045 最大出力トルク N・m 45 70 （rpm） 連続出力トルク N・m 15 23 100 最高回転速度 rpm 100 100 75 許容アキシャル荷重 N 1200 2200 許容モーメント荷重 N・m 38 73 50 連続運転 間欠運転 使用領域 使用領域 出力軸慣性モーメント kg・ｍ2 0.033 0.154 許容負荷慣性モーメント kg・ｍ2 0.9 4 25 割出精度 秒 ±30 繰返し精度 秒 ±5 0 0 10 20 30 40 50 60 70 80 出力軸摩擦トルク N・m 5 10 （N・m） ブレーキトルク N・m 80 210 分解能※ P/rev 540672/2097152 ●AX8R-070 絶縁階級 F種 （rpm） 耐電圧 AC1500V1分間 100 絶縁抵抗 10MΩ以上DC500V 75 使用周囲温度 0～40℃ 使用周囲湿度 20～85%RH 50 連続運転 間欠運転 結露なきこと 使用領域 使用領域 保存周囲温度 −20℃～80℃ 25 保存周囲湿度 20～90%RH 結露なきこと 0 0 10 20 30 40 50 60 70 80 雰囲気 腐食性ガス、 （N・m） 爆発性ガスなきこと 質量 kg 35 80 出力軸の振れ mm 0.015 0.015 出力軸の面振れ mm 0.015 0.015 保護構造 IP65(IEC60529)相当 IP55(IEC60034-5)相当 ※ 出荷状態は分解能540672P/revです。 PCソフトで変更可能です。 1

AX8R Series 外形寸法図 外形寸法図 ●AX8R-045 ・位置決めピン穴付フランジテーブル 200 170 2×4-M10深15 160 （裏面共） 6-M8深12 4-12 回転部 ・Ｔスロットテーブル 130 10 回転テーブル取付用 （中空部含） P.C.D.100 30 30 位置決めピン穴 ∅8H7深10 4-M10深15 12H8 112 ∅180h7 Rc1/8エアブレーキ用 ∅180h7 B 19+20 ∅120 （シールキャップ付き） ∅40H7 ∅40H7 Detail B 26 Rc1／8エアパージ用 ∅18 （シールキャップ付き） ●AX8R-070 ・位置決めピン穴付フランジテーブル 297.5 2×4-M12深24 155 142.5 12 130 （裏面共） ・Ｔスロットテーブル 250 回転部 （中空部含） 36 36 6-M10深12 回転テーブル取付用 P.C.D.125 Rc1/8エアブレーキ用 22.5 111 （シールキャップ付き） 0.04A 12H8 30.5 67.5 104 位置決めピン穴 ∅8H7深10 19+20 Detail B ∅250h7 ∅250h7 B ∅160 ∅70H7 ∅70H7 4-∅18 ∅34 Rc1/8エアパージ用 （シールキャップ付き） 2 170 （ケーブル曲げ範囲） 200 （2） 0.04A 40 96 24 48 12 50 A 195 15 154 （26） 24 （108） 1 18M7 深5 +0.2 20 （98） 0.5 12±0.0215 0 152 （22） 深　3.3 +0.20 16 160 32 48 190 170 40 200 12 （22） 62.5 250 （22） 70 285 355 170 125 （ケーブル曲げ範囲） 27 27 （37） 40 100 40 205 （41） 8+10 54 142 54 8+10 210 20 20 A

AX8R Series ケーブル　形番表示方法・外形寸法図〈別売〉 AXP CBLM2 R04 L ❶ケーブル種類 ❸コネクタ種類 ❷ケーブル長さ ❶ケーブル種類 ❷ケーブル長さ ❸コネクタ種類 CBLM2 パワーケーブル R04 4m 無記号 ストレートプラグ CBLE2 エンコーダケーブル R06 6m Ｌ アングルプラグ R08 8m R10 10m R15 15m R20 20m ●パワーケーブル　AXP-CBLM2（ストレートプラグ） アングルプラグ ケーブル長さ（m） ケーブル長さ（m） フレキシブルコンジット （76） 100 U （70） KCP-16F（NEOFLEX） KCP-F Insert16（NEOFLEX） V W G コネクタ 可動ケーブル CE05-6A18-10SD-D-BSS（DDK） AWG17 4C 丸端子 ∅4 コネクタ KCP-MS18-16FR（NEOFLEX） CE05-8A18-10SD-D-BAS（DDK） KCP-MS18-16FR（NEOFLEX） ●エンコーダケーブル　AXP-CBLE2（ストレートプラグ） アングルプラグ ケーブル長さ（m） ケーブル長さ（m） フレキシブル 可動 （72） （43.5） （63） コンジット ケーブル RF-9（NEOFLEX） AWG25 4P コネクタ コネクタ コネクタ 最大径 JN1DS10SL2（JAE） 3E306-3200-008（3M） （12） JN1FS10SL2（JAE） （∅21） RQJN-M13-9（NEOFLEX） 3E206-0100KV（3M） RQJN-M13-9（NEOFLEX） ドライバ　形番表示方法〈別売〉 AXD SA2 NP ❶インターフェース仕様 ❶インターフェース仕様 NP パラレルI/O（NPN‚PNP） CL CC-Link EC EtherCAT ※ ドライバの外形寸法図については、 EN EtherNet/IP カタログNo.CC-1614にてご確認ください。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. フリーアクセス 　 0120-771060 お客様技術相談窓口 受付時間 9:00～12:00/13:00～17:00 ○C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.5.DAC （∅1 （9 ∅） 34） （∅13） （∅21.3） （∅9.2） （∅6.8） （18.8） （33） （73）
