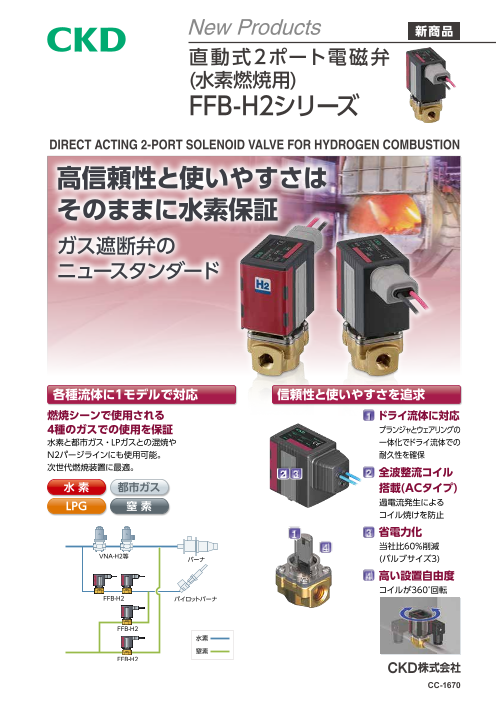

New Products 新商品 直動式2ポート電磁弁 (水素燃焼用) FFB-H2シリーズ DIRECT ACTING 2-PORT SOLENOID VALVE FOR HYDROGEN COMBUSTION 高信頼性と使いやすさは そのままに水素保証 ガス遮断弁の ニュースタンダード 各種流体に1モデルで対応 信頼性と使いやすさを追求 燃焼シーンで使用される 1 ドライ流体に対応 4種のガスでの使用を保証 プランジャとウェアリングの 水素と都市ガス・LPガスとの混焼や 一体化でドライ流体での N2パージラインにも使用可能。 耐久性を確保 次世代燃焼装置に最適。 2 3 2 全波整流コイル 水 素 都市ガス 搭載(ACタイプ) LPG 窒 素 過電流発生による    コイル焼けを防止 1 3 省電力化 4 当社比60%削減    VNA-H2等 バーナ (バルブサイズ3) 4 高い設置自由度 コイルが360°回転 FFB-H2 パイロットバーナ FFB-H2 水素 窒素 FFB-H2 CC-1670

直動式 2ポート電磁弁（水素燃焼用） FFB-H2 Series NC（通電時開）形 接続口径：Rc・G・NPT 1/8〜1/2 日本限定販売 形番表示方法 FFB 4 1 08 A 4 D 3 C 3 B H2 9 オプション 機種形番 1 バルブ サイズ 8 定格電圧 5 ボディ・シール 材質組合せ 7 作動方式： コイルオプション NC（通電時開）形 6 コイル耐熱クラス 2 接続口径 4 オリフィス径 3 ねじ種類および 銘板への圧力表示単位 ※掲載形番について※ 本カタログには、主要項目のみ掲載しています。 直動式2ポート電磁弁（水素対応品）FFB-H2シリーズの詳細（仕様・形番）については、 CKD機器商品サイト（https://www.ckd.co.jp/）をご参照ください。 1 バルブサイズ 2 接続口径 1 バルブサイズ 記号 内　容 記号 内　容 2 3 4 5 2 幅24mm 06 1/8 ● ● 3 幅30mm 08 1/4 ● ● ● 4 幅35mm 10 3/8 ● ● 5 幅40mm 15 1/2 ● 3 ねじ種類および銘板への圧力表示単位 4 オリフィス径 1 バルブサイズ 記号 内　容 記号 内　容 2 3 4 5 ねじ種類 圧力表示単位 S φ1.5 ● A Rcねじ MPa 2 φ2 ● ● D Gねじ MPa 3 φ3 ● E NPTねじ MPa 4 φ4 ● 注：「 D」「E」は主に日本国内において、GねじやNPTねじの場合でも 5 φ5 ● ●注1 圧力表示単位をMPaと表示するための選択です。 7 φ7 ● ● X φ10 ●注2 注1： 2 接続口径が「15」のときは選択できません。 注2： 2 接続口径が「08」のときは選択できません。 5 ボディ・シール材質組合せ 6 コイル耐熱クラス ボディ シール 処　理 記号 記号 内　容 3 クラス130（B） 黄銅 FKM － D 禁油処理 P 8 定格電圧 注： 7 コイルオプション、9 オプションについては、 CKD機器商品サイト（https://www.ckd.co.jp/kiki/jp/）より 記号 内　容 ご参照ください。 1 AC100V 50/60Hz 2 AC200V 50/60Hz 3 DC24V 1

FFB-H2 Series 仕様 回路図記号 共通仕様 FFB-※1：NC（通電時開）形 項 目 FFB OUT 使用流体 都市ガス・LPG・水素ガス・窒素ガス 最高使用圧力 MPa 0.3（ ただしタイプにより違いますので、機種別仕様の使用圧力を参照ください。） IN 耐圧力（水圧） MPa 2.1 流体温度 ℃ －10〜60（凍結のないこと）　 周囲温度 ℃ －10〜60（DC）、－10〜55（AC） 耐熱クラス クラス130（B） 雰囲気 腐食性ガス、爆発性ガスのない場所 弁構造 直動式ポペット構造 取付姿勢 自在 保護構造 IP65 電気仕様 項 目 FFB-2 FFB-3 FFB-4 FFB-5 定格電圧 Ｖ DC24 AC100 AC200 00 AC200 AC200 00 AC200 50/60Hz 50/60Hz DC24 AC1 0/60Hz 50/60Hz DC24 AC100 5 50/60Hz 50/60Hz DC24 AC1 50/60Hz 50/60Hz 電圧変動範囲 ±10% ±10% ±10% ±10% 消費電力 W 3.5 － － 4.5 － － 7 － － 10.5 － － 皮相電力 VA － 5.1 6.0 － 6.2 6.2 － 8.6 9.6 － 13 14 漏れ電流は下記の値以下でご使用ください。 AC DC 電 圧 100V 200V 24V 漏れ電流 2mA以下 1mA以下 5mA以下 機種別仕様 流量特性 項 目 接続口径 流量 FFB-21(φ1.5) Rc・G オリフィス径 使用圧力 都市ガス比重0.65, 質量 100 機種形番 ・NPT （mm） （MPa） ΔP=0.25kPa Cv値 （kg） m3/h FFB-21(φ2) NC（通電時開）形 圧 FFB-31(φ3) 力 FFB-21 06 ※S 1.5 0〜0.3 0.13 0.085 降10 FFB-41(φ4) 1/8 0.21 下 FFB-31(φ5) kPa 2 2 0〜0.3 0.20 0.13 FFB-41(φ7) 1 FFB-51(φ10) FFB-31 06 08 ※2 2 0〜0.3 0.23 0.15 3 1/8 1/4 3 0〜0.3 0.47 0.31 0.36 0.1 0.01 0.1 1 10 100 1000 流量 m3/h(ANR、比重0.65) 5 5 0〜0.2 0.96 0.63 注： 図中にない組合せについては、同じオリフィス径の 流量特性をご参照ください。 FFB-41 08 10 ※4 4 0〜0.3 0.65 0.43 1/4 参考：換算係数 換算流量値＝（表の流量）×（係数） 3/8 0.55 7 7 0〜0.15 1.7 1.15 ガス種類 都市ガス （13A） プロパン 08 FFB-51 10 ※5 5 0〜0.3 1.1 0.72 比重（空気＝1） 0.65 1.6 15 1/4 係数 1.0 0.63 7 3/8 7 0〜0.3 1.8 1.2 0.85 ガス種類 ブタン 水素ガス 1/2 比重（空気＝1） 2.0 0.07 X 10 0〜0.1 3.0 2.0 係数 0.57 3.04 2

(器)和中ﾓ非該(24.2)H FFB-H2 Series 内部構造図・材質 1 品番 名称 材 質 2 1 コイル組立 － 3 2 静音ゴム FKM フッ素ゴム 4 3 プランジャ SUS,PPS ステンレス、ポリフェニレンサルファイド 5 4 フレアパイプ組立 SUS,PPS ステンレス、ポリフェニレンサルファイド 5 プランジャばね SUS304 ステンレス 6 6 シール FKM フッ素ゴム IN OUT 7 7 Oリング FKM フッ素ゴム 8 8 ボディ 黄銅 黄銅 外形寸法図 リード線・DC電圧　コイルオプション記号：A・J F G H 注： オプションにより形状が異なります。 他のオプションの外形寸法図はCKD機器商品サイト （https://www.ckd.co.jp/）よりご参照ください。 形番 接続口径 ねじ深さ FFB-21 G1/8 7.4 G1/8 8.5 FFB-31 G1/4 10.5 IN OUT FFB-41 G1/4 12.5 J 接続口径 FFB-51 G3/8 11.4 A B （Rc・G・NPT） FFB-5110※X（φ10） G3/8 12.5 K L FFB-5115 G1/2 15 形番 A B C D E F G H J K L FFB-21 32 17 7.5 54.5 62.5 18.5 42 24 1/8 15 M4深さ6 FFB-31 36 19 9.5 66.5 74 22 45 30 1/8,1/4 18 M5深さ6 FFB-41 40 24 11.5 77.5 86 24.5 47.5 35 1/4,3/8 18 M5深さ8 FFB-51 40 24 11.5 86.5 95 27.5 50 40 1/4,3/8 18 M5深さ8 FFB-5110※X（φ10） FFB-5115（15A） 50 27 13.5 94.5 102.5 27.5 50 40 3/8,1/2 18 M5深さ8 ご使用の前に、CKD機器商品サイト（https://www.ckd.co.jp/）の「安全上の注意」 「取扱説明書」を必ずお読みください。 ・ 本 製品は防爆構造ではないため、爆発性雰囲気では使用できません。 ・ 本 製品の設置場所は周辺雰囲気を密閉せず、万一外部漏れが発生しても流体が停滞することが無いように設置してください。 ・ J IS K 0512に規定された等級4以上の水素ガスを使用してください。 バルブ内に凝縮した水分が付着すると、腐食により製品の機能が損なわれる可能性があります。 ・ ガ ス燃焼システム以外での水素ガス利用の場合は、当社営業にお問合せください。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. フリーアクセス 　 0120-771060 お客様技術相談窓口 受付時間 9:00～12:00/13:00～17:00 ○C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.5.CAC C D E
