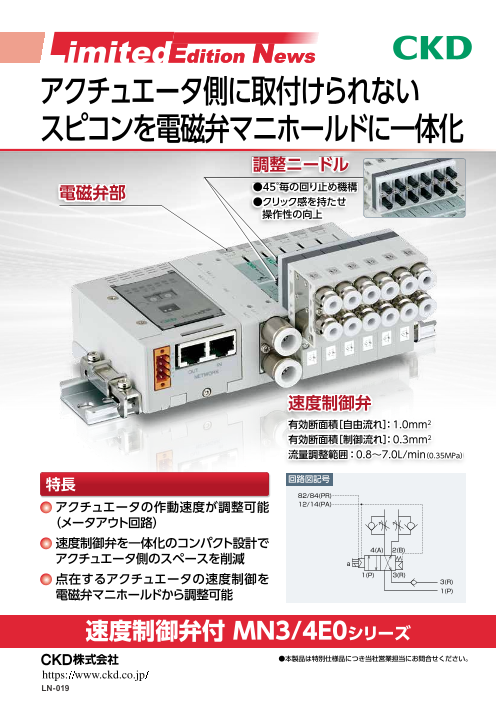

速度制御弁付空圧バルブ「MN3/4E0シリーズ」【特別仕様品】

アクチュエータ側に取付けられない スピコンを電磁弁マニホールドに一体化 調整ニードル 電磁弁部 ●45°毎の回り止め機構 ● クリック感を持たせ 操作性の向上 速度制御弁 有効断面積［自由流れ］：1.0mm2 有効断面積［制御流れ］：0.3mm2 流量調整範囲：0.8〜7.0L/min（0.35MPa） 特長 回路図記号 82/84(PR) アクチュエータの作動速度が調整可能 12/14(PA) （メータアウト回路） 速度制御弁を一体化のコンパクト設計で 4(A) 2(B) アクチュエータ側のスペースを削減 a 点在するアクチュエータの速度制御を 1(P) 3(R) 3(R) 電磁弁マニホールドから調整可能 1(P) 速度制御弁付 MN3/4E0シリーズ ●本製品は特別仕様品につき当社営業担当にお問合せください。 LN-019

MN3/4E0 Series 形番表示方法 ■MN3E0・MN4E0シリーズ MN 4 E0 8 0 C4 M T7EC W F 12 FL＊＊＊＊＊＊ 3 バルブ種類 接続口径 配線接続方式 オプション ※1 電圧 切換位置区分 手動装置 コネクタピン配列 連数 ※1.「 ＊」はご注文形番を選定後、当社にて６桁の文字を記入いたします。 ※2. MN3E0・MN4E0シリーズの詳細（仕様・形番など）については「、方向制御弁①（」カタログNo.RJ-011)をご参照ください。 ※3. 切換位置区分「3「」4「」5」は選択できません。 Click! 仕様 共通仕様 速度制御弁仕様 項　目 内　容 項　目 内　容 使用流体 圧縮空気 回路形式 メータアウト 最低使用圧力 MPa 0.2 有効断面積 自由流れmm2 1.0 最高使用圧力 MPa 0.7 （最大流量時）制御流れmm2 0.3 耐圧力 MPa 1.05 給油 不可 保護構造 防塵 使用温度 ℃ 5～55 流体温度 ℃ 5～55 耐振動 m/s2 50以下 耐衝撃 m/s2 300以下 雰囲気 腐食性ガス雰囲気での使用は不可 外形寸法図 65 調整ニードル ワンタッチ継手 φ4,φ6,M5カートリッジ 2-ワンタッチ継手φ6,φ8 2(B),4(A)ポート 1(P),3(R)ポート 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. フリーアクセス 　 0120-771060 お客様技術相談窓口 受付時間 9:00～12:00/13:00～17:00 ○C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.8.DAC 10.7(φ6) 26.4 77 9.5(φ4) 44.2 14 6.9(M5めねじ) 15.7 17 14.8(φ8) 14.0(φ6) 27.7 49.3 （8）：全開時 （2.5）：全閉時
