LOTO機能付インストップ弁スペーサ「M4GB2/MN4GB2シリーズ」【特別仕様品】

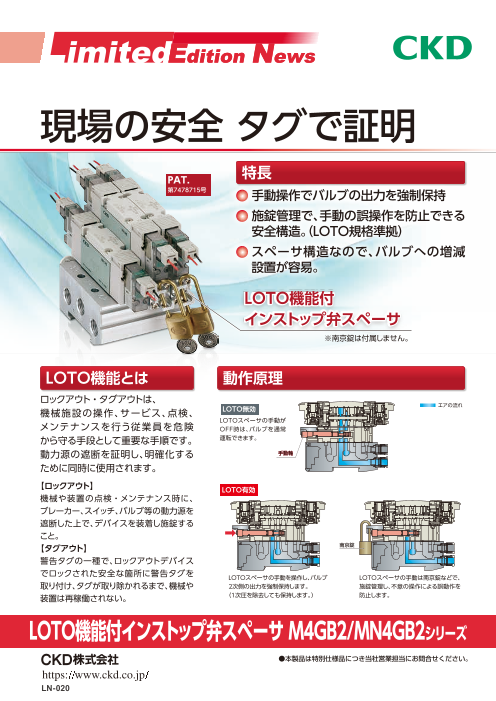

現場の安全 タグで証明 PAT. 特長 第7478715号 手動操作でバルブの出力を強制保持 施錠管理で、手動の誤操作を防止できる 安全構造。（LOTO規格準拠） スペーサ構造なので、バルブへの増減 設置が容易。 LOTO機能付 インストップ弁スペーサ ※南京錠は付属しません。 LOTO機能とは 動作原理 ロックアウト・タグアウトは、 機械施設の操作、サービス、点検、 LOTO無効 エアの流れ LOTOスペーサの手動が メンテナンスを行う従業員を危険 OFF時は、バルブを通常 から守る手段として重要な手順です。 運転できます。 動力源の遮断を証明し、明確化する 手動軸 ために同時に使用されます。 【ロックアウト】 LOTO有効 機械や装置の点検・メンテナンス時に、 ブレーカー、スイッチ、バルブ等の動力源を 遮断した上で、デバイスを装着し施錠する こと。 【タグアウト】 南京錠 警告タグの一種で、ロックアウトデバイス でロックされた安全な箇所に警告タグを LOTOスペーサの手動を操作し、バルブ LOTOスペーサの手動は南京錠などで、 取り付け、タグが取り除かれるまで、機械や 2次側の出力を強制保持します。 施錠管理し、不意の操作による誤動作を 装置は再稼働されない。 （1次圧を除去しても保持します。） 防止します。 LOTO機能付インストップ弁スペーサ M4GB2/MN4GB2シリーズ ●本製品は特別仕様品につき当社営業担当にお問合せください。 LN-020

(器)和中ﾓ非該(25.07)H M4GB2/MN4GB2 Series 形番表示方法 ■M4GB2Rシリーズ、MN4GB2Rシリーズ M4 GB2 8 0 C8 T8TG1 W F 8 FL＊＊＊＊＊＊ 3 MN4 接続口径 電線接続 オプション ※1 電圧 切換位置区分 コネクタピン配列 連数 ※1.「 ＊」はご注文形番を選定後、当社にて６桁の文字を記入いたします。 ※2. M4GB2シリーズ、MN4GB2シリーズの詳細（仕様・形番など）については「、方向制御弁①（」カタログNo.RJ-011)をご参照ください。 Click! 仕様 共通仕様 LOTO機能付インストップ弁スペーサ仕様 項　目 内　容 項　目 内　容 使用流体 圧縮空気 鍵穴サイズ φ3.8 最低使用圧力 MPa 0.2 流量特性 流路：1→2/4 1.5 最高使用圧力 MPa 0.7  dm3/bar・sec 流路：2/4→3/5 1.5 耐圧力 MPa 1.05 給油 不可 保護構造 防塵 回路図記号 使用温度 ℃ ー5～55 流体温度 ℃ 5～55 耐振動 m/s2 50以下 (B) (A) 耐衝撃 m/s2 300以下 2 4 b a 雰囲気 腐食性ガス雰囲気での使用は不可 外形寸法図 ●M4GB2 ●MN4GB2 3R 1P 5R φ3.8 φ3.8 操作軸 操作軸 注：A、B寸法は、M4GB2、MN4GB2シリーズの仕様毎の外形寸法図をご確認ください。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. 0120-771060 お客様技術相談窓口 ○ 受付時間 9:00～12:00/13:00～17:00 C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.9.DAC B+20.2 B+10.7 B A A+20.2 51.4 94.7
