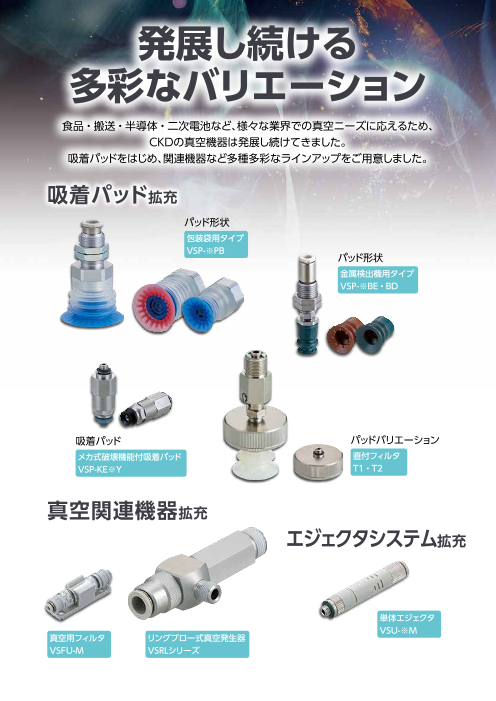

発展し続ける 多彩なバリエーション 食品・搬送・半導体・二次電池など、様々な業界での真空ニーズに応えるため、 CKDの真空機器は発展し続けてきました。 吸着パッドをはじめ、関連機器など多種多彩なラインアップをご用意しました。 吸着パッド拡充 パッド形状 包装袋用タイプ VSP-※PB パッド形状 金属検出機用タイプ VSP-※BE・BD 吸着パッド パッドバリエーション メカ式破壊機能付吸着パッド 直付フィルタ VSP-KE※Y T1・T2 真空関連機器拡充 エジェクタシステム拡充 単体エジェクタ VSU-※M 真空用フィルタ リングブロー式真空発生器 VSFU-M VSRLシリーズ

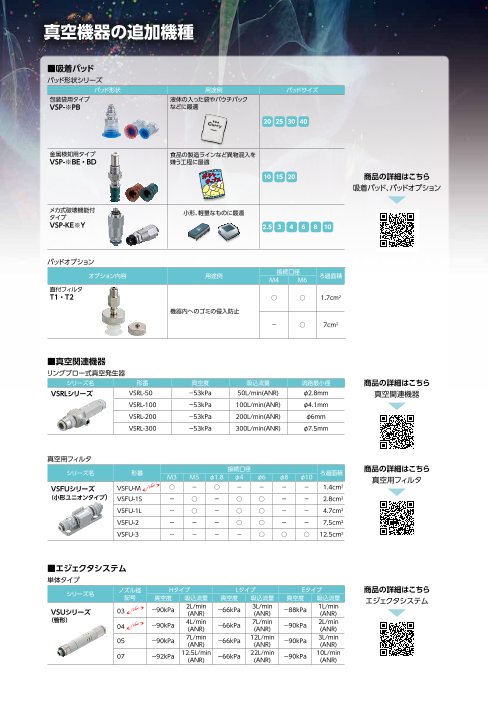

真空機器の追加機種 ■吸着パッド パッド形状シリーズ パッド形状 用途例 パッドサイズ 包装袋用タイプ 液体の入った袋やパウチパック VSP-※PB などに最適 20 25 30 40 金属検知用タイプ 食品の製造ラインなど異物混入を VSP-※BE・BD 嫌う工程に最適 10 15 20 商品の詳細はこちら 吸着パッド、パッドオプション メカ式破壊機能付 タイプ 小形、軽量なものに最適 VSP-KE※Y 2.5 3 4 6 8 10 パッドオプション オプション内容 用途例 接続口径 M4 M6 ろ過面積 直付フィルタ T1・T2 ○ ○ 1.7cm2 機器内へのゴミの侵入防止 − ○ 7cm2 ■真空関連機器 リングブロー式真空発生器 シリーズ名 形番 真空度 吸込流量 流路最小径 商品の詳細はこちら VSRLシリーズ VSRL-50 −53kPa 50L/min(ANR) φ2.8mm 真空関連機器 VSRL-100 −53kPa 100L/min(ANR) φ4.1mm VSRL-200 −53kPa 200L/min(ANR) φ6mm VSRL-300 −53kPa 300L/min(ANR) φ7.5mm 真空用フィルタ シリーズ名 形番 接続口径 M3 M5 φ1.8 φ4 φ6 φ8 φ10 ろ過面積 商品の詳細はこちら 真空用フィルタ VSFUシリーズ VSFU-M ○ − ○ − − − − 1.4cm2 （小形ユニオンタイプ） VSFU-1S − ○ − ○ ○ − − 2.8cm2 VSFU-1L − ○ − ○ ○ − − 4.7cm2 VSFU-2 − − − ○ ○ − − 7.5cm2 VSFU-3 − − − − ○ ○ ○ 12.5cm2 ■エジェクタシステム 単体タイプ シリーズ名 ノズル径 Hタイプ Lタイプ Eタイプ 商品の詳細はこちら 記号 真空度 吸込流量 真空度 吸込流量 真空度 吸込流量 エジェクタシステム VSUシリーズ 03 −90kPa 2L/min (ANR) −66kPa 3L/min (ANR) −88kPa 1L/min (ANR) （管形） 04 −90kPa 4L/min (ANR) −66kPa 7L/min (ANR) −90kPa 2L/min (ANR) 05 −90kPa 7L/min (ANR) −66kPa 12L/min (ANR) −90kPa 3L/min (ANR) 07 −92kPa 12.5L/min (ANR) −66kPa 22L/min (ANR) −90kPa 10L/min (ANR)

包装袋用吸着パッド 対応パッド形状 リップ硬度20° リップ硬度40° ● ベローズ3段 ● ベローズ5段 ワークへの追従性と搬送時の姿勢安定化を実現 ● パッドサイズ：φ20、φ25、φ30、φ40 袋物ワーク全般に対応する新形状パッドを追加。 液体の入った袋やパウチパックに最適。 食品衛生法適合、FDA適合材料を採用 金属検出機用吸着パッド メカ式破壊機能付吸着パッド ● パッドサイズ： ● パッドサイズ： φ10～φ20 φ2.5～φ10 （硬度：30°、50°） （材質：N、S、F、SE） 食品などの生産ラインに最適 ワークのパッドゴム貼付きを解決 金属粉※配合シリコーンゴムパッド採用。 真空破壊エアでホルダ内蔵ピンを押出して ※反応が良い鉄仕様と ワークを離脱。 摩耗粉が錆びにくいSUS仕様 離脱時のワーク吹飛ばしも防止。 食品衛生法適合、FDA適合材料を採用 真空エア 破壊エア ホルダ内蔵ピン 対応パッド形状 リブあり リブなし ワーク吸着 ワーク離脱 直付フィルタ（吸着パッドオプション） 圧縮空気 真空発生器 パッドホルダ 直付フィルタ 機器内へのゴミの侵入を防ぐ パッド 吸着パッドオプションに直付フィルタを追加。 ダスト 記号 T1 T2 ろ過面積 1.7cm2 7cm2 各種パッド形状に適用。（薄物用、包装袋用を除く）

リングブロー式真空発生器 VSRL ワーク(粒体、粉体、繊維など) 真空発生器VSRL 排気(EX) 真空(V)(吸引) 圧縮空気(P) 粒体、粉体の小さく不定形なワークなどの吸引→移送が可能 ワークの大きさ、質量による機種選定が可能 吸込流量 L/min(ANR) 50 100 200 300 最小流路径 mm φ2.8 φ4.1 φ6 φ7.5 単体エジェクタ（管形） VSU VSU-※M 真空エジェクタVSU-※M 真空パッド 小形管形タイプ ソレノイドバルブ ワーク 追加 SVB VSU 質量19g ● ノズル径：0.5、0.7 ● ノズル径：0.3、0.4、0.5 ● 配管：φ4、φ6、M5、6A ● 配管：φ2、φ4、M3 49.9mm φ13 VSU-※M 質量6.8g 超小形、低消費流量へのニーズにも対応 圧縮空気から真空変換がワンラインで可能な単体エジェクタ。 47.8mm φ8.5 新たな小形ノズル径（0.3、0.4)も追加され最適な機種選定が可能に。 真空用フィルタ（ユニオンタイプ） VSFU-2､-3 VSFU-1 VSFU-M 真空発生器 真空用フィルタVSFU 小形 ユニオンタイプ 圧縮空気 ダスト 追加 真空パッド VSFU-1 13.6mm φ10.5 容積が最小、真空システムのハイサイクル化に対応 12mm VSFU-M コンパクトなインラインタイプの真空用フィルタ。 10.8mm φ8 さらにダウンサイジングした小形タイプを追加。 9mm

(器)和中ﾓ該当(24.12)G_キャッチオール用 二次電池対応仕様 食品製造工程対応仕様 標準対応品追加 二次電池製造工程用 標準対応品追加 食品製造工程用 二次電池製造工程で使用できる 食品製造工程で使用できる食品用 構造 グレードの潤滑油、食品衛生法適合 材料の樹脂・ゴムを使用 □□□□ P4※ □□□□ FP※ 機種形番 機種形番 【P4】 単体エジェクタ：VSH、VSC、VSU 【FP1】 真空エジェクタユニットVSX、 真空エジェクタユニット：VSQ、VSJ 真空切換ユニットVSXP 真空切換ユニット：VSQP、VSJP 【FP2】 吸着パッド インラインフィルタ：FSL （形状：PB、BE、BD、FH、 材質：YS2、YS4、表面処理：-FG） 関連商品 カテゴリー別商品カタログ　精密機器・真空機器 カタログNo.RJ-010 精密機器 ■ エアベアリングアクチュエータ ■ フロートスター ■ 精密密着プレート ■ アクティブファインバッファ 真空機器 ■ エジェクタシステム ■ 真空ポンプシステム ■ 吸着パッド ■ 真空関連機器 本カタログに記載の製品及び関連技術は、外国為替及び外国貿易法のキャッチオール規制の対象となります。 本カタログに記載の製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 The goods and/or their replicas, the technology and/or software found in this catalog are subject to complementary export regulations by Foreign Exchange and Foreign Trade Law of Japan. If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. フリーアクセス 　 0120-771060 お客様技術相談窓口 受付時間 9:00～12:00/13:00～17:00 ○C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.7.ACC
