IO-Link Wireless 機器保護ケースキット　WDシリーズ【特別仕様品】

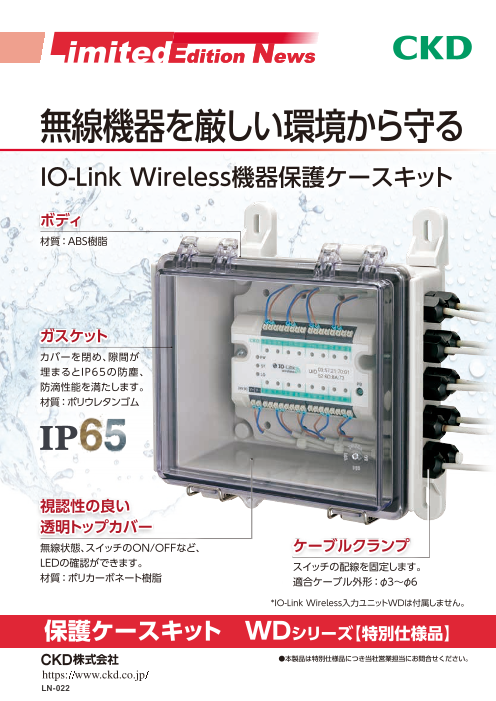

無線機器を厳しい環境から守る IO-Link Wireless機器保護ケースキット ボディ 材質：ABS樹脂 ガスケット カバーを閉め、隙間が 埋IまPるとIP65の防塵、 防滴性能を満たします。 材質：ポリウレタンゴム P 視認性の良い 透明トップカバー 無線状態、スイッチのON/OFFなど、 ケーブルクランプ LEDの確認ができます。 スイッチの配線を固定します。 材質：ポリカーボネート樹脂 適合ケーブル外形：φ3～φ6 *IO-Link Wireless入力ユニットWDは付属しません。 保護ケースキット　WDシリーズ【特別仕様品】 ●本製品は特別仕様品につき当社営業担当にお問合せください。 LN-022

保護ケースキット WD Series 形番表示方法 ※1.「 ＊」はご注文形番を選定後、当社にて６桁の文字を WD CASE KIT A FL＊＊＊＊＊＊ 記入いたします。 ※2. WDシリーズの本体は別売りです。 ※1 ※3. WDシリーズの詳細（仕様・形番など）については、 ケーブル取り出し口 CKD機器商品サイト（https://www.ckd.co.jp/）を ご参照ください。 A: 片側取り出し B: 両側取り出し 外形寸法図 Click! ● WD-CASE-KIT-A-FL＊＊＊＊＊＊ ● WD-CASE-KIT-B-FL＊＊＊＊＊＊ ケーブル取り出し口：片側取り出し ケーブル取り出し口：両側取り出し 取り出し口の総数：10箇所 取り出し口の総数：20箇所 172 180 115 4-5 115 4-5 1. 保護ケース 1. 保護ケース 2. ケーブルグランド 2. ケーブルグランド 適用ケーブル外径： φ3～φ6 適用ケーブル外径： φ3～φ6 3. 取付足 3. 取付足 4. WD取付ベース 4. WD取付ベース 外形図は保護ケースに下記の部品（No.2～4）を取り付けた 外形図は保護ケースに下記の部品（No.2～4）を取り付けた 状態を示しています。 状態を示しています。 各部品の取り付けは、お客様にてお願いします。 各部品の取り付けは、お客様にてお願いします。 WD-CASE-KIT-A-FL＊＊＊＊＊＊　部品キット一覧 WD-CASE-KIT-B-FL＊＊＊＊＊＊　部品キット一覧 No. 品名 数量 材質 No. 品名 数量 材質 上面カバー ポリカーボネート樹脂 上面カバー ポリカーボネート樹脂 本体 ABS樹脂 本体 ABS樹脂 1 保護ケース 1 1 保護ケース 1 ガスケット ポリウレタンゴム ガスケット ポリウレタンゴム ラッチ ステンレス ラッチ ステンレス 本体 ポリアミド樹脂 本体 ポリアミド樹脂 2 ケーブルグランド 10 2 ケーブルグランド 20 Oリング ニトリルゴム Oリング ニトリルゴム 3 取付足 4 本体 ポリカーボネート樹脂 3 取付足 4 本体 ポリカーボネート樹脂 4 WD取付ベース 1 本体 ABS樹脂 4 WD取付ベース 1 本体 ABS樹脂 ※上表に加えて、部品取付用ねじが添付されます。 ※上表に加えて、部品取付用ねじが添付されます。 ご使用になる前に必ずお読みください。 ● WDシリーズを保護ケース内に収めて使用する際は、周囲温度の上限は50℃としてください。 ● 保護ケースは購入部品のため、仕様が予告なく変更される可能性があります。 ● ケーブルグランドに封止をしたい場合は、ブランクプラグGWP4-Bをお買い求めください。 ● 直射日光は製品の寿命を著しく低下させるため、屋外に設置する際には、直射日光の当たらない場所に設置してください。 ● 樹脂製品のため、切削油、洗剤、溶剤などの影響で割れが発生する可能性があります。薬品類に触れる可能性がある環境下に設置する場合は、樹脂材との相性を 十分に確認してからご使用ください。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町 1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. 0120-771060 お客様技術相談窓口 ○ 受付時間 9:00～12:00/13:00～17:00 C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.12.AAC 100 186 7.5 158 4-13.3 100 186 7.5 158 4-13.3
