産業用カメラ総合カタログ / CAMERA CATALOG ALL MODELS 2026

CAMERA CATALOG All Models 2026 CAMERA CATALOG All Models 2026 安全に関するご注意 ●正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ●特殊な環境、用途でご使用の場合、また不明な事項については弊社営業にご相談願います。 東芝テリー株式会社 マシンビジョン営業部 取扱店 本社工場 〒191-0065 東京都日野市旭が丘4-7-1 Tel: 042-589-8775（営業直通）　Fax: 042-589-8774 中部支店 〒450-6630 愛知県名古屋市中村区名駅1-1-3 JRゲートタワー30F (2025年6月移転) Tel: 052-524-0223（代表）　Fax: 052-562-0006 神戸支店 〒651-0087 兵庫県神戸市中央区御幸通4-2-20 三宮中央ビルディング10F Tel: 078-241-7717（代表）　Fax: 078-241-7729 https://www.toshiba-teli.co.jp/ テリー カメラ 検 索 ●本カタログは2025年12月現在のものです。 ●本カタログの記載内容は予告なしに変更することがあります。 ●本文に掲載されている会社名、製品名、および規格名等の名称、ロゴはそれぞれ各社、各団体における商標または登録商標の場合があります。 ●本製品の使用または、使用不能により生ずる付随的な損害（事業利益の損失など）に関して、当社は一切の責任を負いません。 4000-0739-2512 東芝テリー株式会社

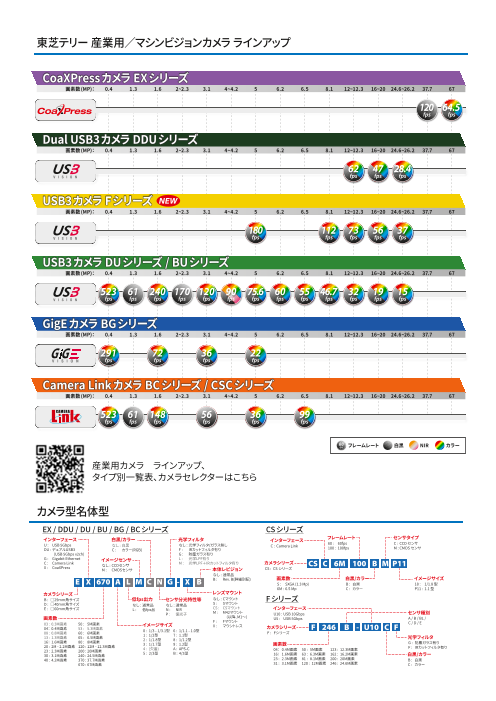

東芝テリー 産業用／マシンビジョンカメラ ラインアップ CoaXPress カメラ EXシリーズ 画素数 (MP)： 0.4 1.3 1.6 2~2.3 3.1 4~4.2 5 6.2 6.5 8.1 12~12.3 16~20 24.6~26.2 37.7 67     Dual USB3カメラ DDUシリーズ 画素数 (MP)： 0.4 1.3 1.6 2~2.3 3.1 4~4.2 5 6.2 6.5 8.1 12~12.3 16~20 24.6~26.2 37.7 67       USB3カメラ Fシリーズ  画素数 (MP)： 0.4 1.3 1.6 2~2.3 3.1 4~4.2 5 6.2 6.5 8.1 12~12.3 16~20 24.6~26.2 37.7 67           USB3カメラ DUシリーズ / BUシリーズ 画素数 (MP)： 0.4 1.3 1.6 2~2.3 3.1 4~4.2 5 6.2 6.5 8.1 12~12.3 16~20 24.6~26.2 37.7 67                           GigE カメラ BGシリーズ 画素数 (MP)： 0.4 1.3 1.6 2~2.3 3.1 4~4.2 5 6.2 6.5 8.1 12~12.3 16~20 24.6~26.2 37.7 67         Camera Link カメラ BCシリーズ / CSCシリーズ 画素数 (MP)： 0.4 1.3 1.6 2~2.3 3.1 4~4.2 5 6.2 6.5 8.1 12~12.3 16~20 24.6~26.2 37.7 67               フレームレート 白黒 NIR カラー 産業用カメラ　ラインアップ、 タイプ別一覧表、カメラセレクターはこちら カメラ型名体型 EX / DDU / DU / BU / BG / BC シリーズ CS シリーズ インターフェース 白黒/カラー 光学フィルタ インターフェース フレームレート センサタイプ U : USB �Gbps なし : 白黒 なし : 光学フィルタ/ガラス無し C : Camera Link �� : ��fps C : CCD センサ DU : デュアルUSB� C : カラー(RGB) F : IRカットフィルタ有り ��� : ���fps M : CMOS センサ (USB �Gbps x�ch) G : 防塵ガラス有り G : Gigabit Ethernet イメージセンサ L : 光学LPF有り C : Camera Link M : 光学LPF＋IRカットフィルタ有り カメラシリーズ X : CoaXPress なし : CCDセンサ        M : CMOSセンサ 本体レビジョン CS : CS シリーズ なし : 通常品             B : Rev. B(詳細別記) 画素数 白黒/カラー イメージサイズ S : SXGA (�.� Mp) B : 白黒 18 : 1/1.8 型 �M : �.� Mp C : カラー P�� : �.� 型 カメラシリーズ レンズマウント B : □��mm角サイズ 低fps出力 センサ分光特性等 なし : Cマウント F シリーズ D : □��mm角サイズ なし : 通常品 なし : 通常品 S : Sマウント E : □��mm角サイズ L : 低fps品 N : NIR CS : CSマウント インターフェース P : 偏光子 M : M��マウント U�� : USB ��Gbps センサ種別 画素数 　(以降、M�～) U� : USB �Gbps A / B / BL / �� : �.�M画素 �� : �M画素 F : Fマウント イメージサイズ C / D / E ��： �.�M画素 �� : �.�M画素 X : マウントレス カメラシリーズ         �� : �.�M画素 �� : �M画素 0 : 1/3 - 1/3.1型 6 : 1/1.1 - 1.0型 F : Fシリーズ �� : �.�M画素 �� : �.�M画素 1 : 1/2型 7 : 1.1型 ��： �.�M画素 �� : �M画素 2 : 1/1.8型 8 : 1/1.2型 光学フィルタ �� : �M - �.�M画素 ��� : ��M - ��.�M画素 3 : 1/1.7型 9 : 1.2型 画素数 G : 防塵ガラス有り �� : �.�M画素 ��� : ��M画素 4 : (欠番) A : APS-C ��： �.�M画素 �� : �M画素 ��� : ��.�M画素 F : IRカットフィルタ有り �� : �.�M画素 ��� : ��.�M画素 5 : 2/3型 B : �/�型 ��： �.�M画素 �� : �.�M画素 ��� : ��.�M画素 白黒/カラー �� : �.�M画素 ��� : ��.�M画素 �� : �.�M画素 �� : �.�M画素 ��� : ��M画素 B : 白黒 ��� : ��M画素 �� : �.�M画素 ��� : ��M画素 ��� : ��.�M画素 C : カラー

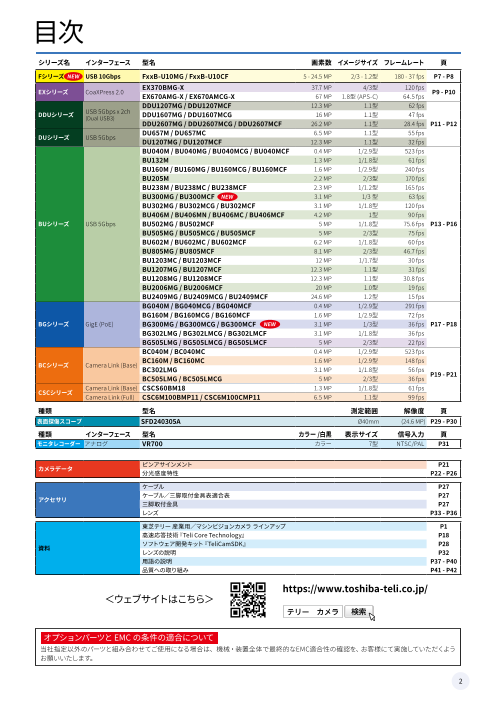

目次 シリーズ名 インターフェース 型名 画素数 イメージサイズ フレームレート 頁 Fシリーズ NEW USB 10Gbps FxxB-U10MG / FxxB-U10CF 5 - 24.5 MP 2/3 - 1.2型 180 - 37 fps P7 - P8 MP 4/3型 120 fps EXシリーズ CoaXPress 2.0 EX370BMG-X 37.7 P9 - P10 EX670AMG-X / EX670AMCG-X 67 MP 1.8型 (APS-C) 64.5 fps DDU1207MG / DDU1207MCF 12.3 MP 1.1型 62 fps DDUシリーズ USB 5Gbps x 2ch (Dual USB3) DDU1607MG / DDU1607MCG 16 MP 1.1型 47 fps DDU2607MG / DDU2607MCG / DDU2607MCF 26.2 MP 1.1型 28.4 fps P11 - P12 DUシリーズ USB 5Gbps DU657M / DU657MC 6.5 MP 1.1型 55 fps DU1207MG / DU1207MCF 12.3 MP 1.1型 32 fps BU040M / BU040MG / BU040MCG / BU040MCF 0.4 MP 1/2.9型 523 fps BU132M 1.3 MP 1/1.8型 61 fps BU160M / BU160MG / BU160MCG / BU160MCF 1.6 MP 1/2.9型 240 fps BU205M 2.2 MP 2/3型 170 fps BU238M / BU238MC / BU238MCF 2.3 MP 1/1.2型 165 fps BU300MG / BU300MCF NEW 3.1 MP 1/3 型 63 fps BU302MG / BU302MCG / BU302MCF 3.1 MP 1/1.8型 120 fps BU406M / BU406MN / BU406MC / BU406MCF 4.2 MP 1型 90 fps BUシリーズ USB 5Gbps BU502MG / BU502MCF 5 MP 1/1.8型 75.6 fps P13 - P16 BU505MG / BU505MCG / BU505MCF 5 MP 2/3型 75 fps BU602M / BU602MC / BU602MCF 6.2 MP 1/1.8型 60 fps BU805MG / BU805MCF 8.1 MP 2/3型 46.7 fps BU1203MC / BU1203MCF 12 MP 1/1.7型 30 fps BU1207MG / BU1207MCF 12.3 MP 1.1型 31 fps BU1208MG / BU1208MCF 12.3 MP 1.1型 30.8 fps BU2006MG / BU2006MCF 20 MP 1.0型 19 fps BU2409MG / BU2409MCG / BU2409MCF 24.6 MP 1.2型 15 fps BG040M / BG040MCG / BG040MCF 0.4 MP 1/2.9型 291 fps BG160M / BG160MCG / BG160MCF 1.6 MP 1/2.9型 72 fps BGシリーズ GigE (PoE) BG300MG / BG300MCG / BG300MCF NEW 3.1 MP 1/3型 36 fps P17 - P18 BG302LMG / BG302LMCG / BG302LMCF 3.1 MP 1/1.8型 36 fps BG505LMG / BG505LMCG / BG505LMCF 5 MP 2/3型 22 fps BC040M / BC040MC 0.4 MP 1/2.9型 523 fps MP 1/2.9型 148 fps BCシリーズ Camera Link (Base) BC160M / BC160MC 1.6 BC302LMG 3.1 MP 1/1.8型 56 fps BC505LMG / BC505LMCG P19 - P21 5 MP 2/3型 36 fps Camera Link (Base) .8型 61 fps CSCシリーズ CSCS60BM18 1.3 MP 1/1 Camera Link (Full) CSC6M100BMP11 / CSC6M100CMP11 6.5 MP 1.1型 99 fps 種類 型名 測定範囲 解像度 頁 表面探傷スコープ SFD240305A Ø40mm (24.6 MP) P29 - P30 種類 インターフェース 型名 カラー /白黒 表示サイズ 信号入力 頁 モニタレコーダー アナログ VR700 カラー 7型 NTSC/PAL P31 ピンアサインメント P21 カメラデータ 分光感度特性 P22 - P26 ケーブル P27 ケーブル／三脚取付金具表適合表 P27 アクセサリ 三脚取付金具 P27 レンズ P33 - P36 東芝テリー 産業用／マシンビジョンカメラ ラインアップ P1 高速応答技術『 Teli Core Technology』 P18 ソフトウェア開発キット『 TeliCamSDK』 P28 資料 レンズの説明 P32 用語の説明 P37 - P40 品質への取り組み P41 - P42 https://www.toshiba-teli.co.jp/ ＜ウェブサイトはこちら＞ テリー　カメラ 検索 オプションパーツと EMC の条件の適合について 当社指定以外のパーツと組み合わせてご使用になる場合は、機械・装置全体で最終的なEMC適合性の確認を、お客様にて実施していただくよう お願いいたします。 2

マシンビジョン用途から 新たな応用分野まで For Machine Vision For AI For Robot Vision For New Application

マシンビジョン用途から 新たな応用分野まで For Machine Vision For AI For Robot Vision For New Application

TELIのカメラを軸にしたソリュー ションの提供 ケーブル カメラケーブルの性能は撮像時の重要なファクターのひとつです。 信頼性の低いカメラケーブルでは、カメラの性能を十分に発揮させる ことができません。 東芝テリーでは各インターフェースに対応、ロック付コネクタを採用 周辺機器ソリューション するなどマシンビジョン用ケーブルとして最適化したケーブルを推奨、 販売をしています。 近年、映像のデジタル化が進み、画像処理技術はより身近になると同時に、画像に対する要求はます ます高くなっています。高い画像品質を得るためには、レンズ・画像入力ボード・ソフトウェアなど周辺 機器を含めた最適なシステム設計が重要です。 ボード 当社は、確かな技術・信頼のブランド『TELI』として広く産業界を支えており、高い評価をいただいてお 撮影画像をPCに取り込むにはCamera Link・CoaXPressにおいては、 ります。 画像入力ボードが必要になります。Gigabit Ethernet・USB�でも、複数 これからも周辺機器メーカとの連携を強化し、お客様のシステムにマッチしたソリューションを提供します。 台接続時、長距離伝送時に安定した入力を得るには、画像入力ボード が欠かせません。 周辺機器の詳細はこちら 当社カメラは、多種多様な画像入力ボードとの接続確認を行っており、 安心してお使いいただけます。 ソフトウェア ボード ソフトウェア TeliCamSDKは、当社カメラとの接続に特化し、カメラのパフォーマン スが最大限に引き出せるものとなっています。 また、TeliCamSDK を使用することでプログラミングが容易になり、 産業用PC レンズ・照明 開発期間・コストを大幅に削減できます。さらに、各種画像処理 ライブラリと接続確認を行っており、お手持ちのソフトウェア資産が 使用可能です。 各種ソフトウェアは、TELIのホームページから無料でダウンロード 可能です。ぜひ体験してみてください。 ケーブル

TELIのカメラを軸にしたソリュー ションの提供 ケーブル カメラケーブルの性能は撮像時の重要なファクターのひとつです。 信頼性の低いカメラケーブルでは、カメラの性能を十分に発揮させる ことができません。 東芝テリーでは各インターフェースに対応、ロック付コネクタを採用 周辺機器ソリューション するなどマシンビジョン用ケーブルとして最適化したケーブルを推奨、 販売をしています。 近年、映像のデジタル化が進み、画像処理技術はより身近になると同時に、画像に対する要求はます ます高くなっています。高い画像品質を得るためには、レンズ・画像入力ボード・ソフトウェアなど周辺 機器を含めた最適なシステム設計が重要です。 ボード 当社は、確かな技術・信頼のブランド『TELI』として広く産業界を支えており、高い評価をいただいてお 撮影画像をPCに取り込むにはCamera Link・CoaXPressにおいては、 ります。 画像入力ボードが必要になります。Gigabit Ethernet・USB�でも、複数 これからも周辺機器メーカとの連携を強化し、お客様のシステムにマッチしたソリューションを提供します。 台接続時、長距離伝送時に安定した入力を得るには、画像入力ボード が欠かせません。 周辺機器の詳細はこちら 当社カメラは、多種多様な画像入力ボードとの接続確認を行っており、 安心してお使いいただけます。 ソフトウェア ボード ソフトウェア TeliCamSDKは、当社カメラとの接続に特化し、カメラのパフォーマン スが最大限に引き出せるものとなっています。 また、TeliCamSDK を使用することでプログラミングが容易になり、 産業用PC レンズ・照明 開発期間・コストを大幅に削減できます。さらに、各種画像処理 ライブラリと接続確認を行っており、お手持ちのソフトウェア資産が 使用可能です。 各種ソフトウェアは、TELIのホームページから無料でダウンロード 可能です。ぜひ体験してみてください。 ケーブル

F シリーズ・USB ��Gbps カメラ 新登場！ • Sony Pregius Sハイスピードセンサ採用 従来比でさらに高速かつ高精細な撮影を実現 • USBタイプC 対応 小型、リバーシブルな設計で使いやすさを追求 • デバックソリューション    Co  lor トラブルシューティングを迅速化し、システムの安定性をさらに向上 デバッグソリューションのご紹介 操作性 - モード切替： ドラッグ、メジャー、ズームイン/アウト - ショートカット対応： Shift/Ctrl＋ホイールでスクロール・ズーム ログビジュアライザ Wave - メニューバー： Open、Capture、Save、Find、Mark など ドラッグ メジャー ズームイン ズームアウト F04A--U55BBGG 0 001122334455 C CAAMMEERRAA-A-A Conttrroll ログ解析をもっと直感的に TThhrreeaadd A 用途 TThhrreeaadd BB - カメラ制御アプリ開発時のデバッグ SSttrreeaam - SDK / API 呼び出しのタイミング解析 カメラ制御やSDK ログを時系列で可視化し、 SStrtereaamm P Poorrtt 0 - USB� Vision / GigE Vision / CoaXPressイベントの可視化 開発・検証を効率化するツールです。 Messsagee UU33VV E Evveentt TeliViewer の UI をベースに、直感的な操作 メリット GPIIO 性と詳細なログ解析を両立します。 LLininee 00 ((RRaaww)) - 複雑なログを視覚的に把握でき、問題箇所の特定が迅速 LLininee 00 LLininee 1 1 - 外部パラメータ対応で柔軟なカスタマイズ LLininee 2 2 2 - TeliViewer 互換 UIで学習コスト低減 211,1,13344,1,10000 uuss 8800 9900 10 20 30 40 50 60 70 80 90 10 20 30 40 50 ※ 本機能は特許出願中です 21,,1344,,200 us 10 20 30 40 50 60 70 80 90 21,,1344,,300 us 10 20 30 40 50 波形ウィンド例 主な特長 カメララインアップ・概略仕様 SDKログ・カメラログ・ユーザログを統合表示 Wave Wave 白黒カメラ - API 呼び出し、内部コール、イベント、ストリームを F04A-U5BG 0012345 CAMERA-A F04A-U5BG 0012345 CAMERA-A Control Control 型名 画素数 解像度 フレームレート 撮像サイズ (H x V) (fps) センサ シャッタタイプ 画素サイズ 階層構造で整理 Thread A Thread A (型) (μm) - Enter/Exit を統合し、処理の流れを一目で把握 Stream Stream [#800000] [#000380] F��B-U��MG � MP �,��� x �,��� ��� IMX��� Global �/�.� �.�� x �.�� Stream Port 0 Stream Port 0 24.064 us 21,134,189 us 21,134,213 us 波形ウィンドによるグラフィカル表示 21,134,100 us 80 90 10 20 30 40 50 60 21,134,100 us 80 90 10 20 30 40 50 60 F��B-U��MG �.� MP �,��� x �,��� ��� IMX��� Global �/� �.�� x �.�� 21,134,200 us 21,134,200 us F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �/�.� �.�� x �.�� - 横軸：時間軸、縦軸：スレッド・ポート単位 タイムスケールの上に マーキング表示例（赤線箇所） メライジン位ャ置の時刻表を表示示 例（赤線箇所） タイムスケールと同じ桁数 F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� - API 呼び出しやイベントをバーで表示、ズーム・ スクロール対応 F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� Log View F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� - マーキング・メジャー機能で特定区間の解析が容易 Item Type Cetegory Enter Time Exit Time Device Thread Info Process-1 Control User 21,134,177 us 21,134,352 us F04A-U5BG 0012345 0x0000112c SetExposureTime Control API 21,134,202 us 21,134,351 us F04A-U5BG 0012345 0x0000112c ExposureTime = 50 us カラーカメラ 時系列表示ウィンド RegWrite Control API 21,134,210 us 21,134,234 us F04A-U5BG 0012345 0x0000112c WriteMemCmd Control Cam 21,134,213 us 21,134,222 us F04A-U5BG 0012345 0x0000112c WriteMemAck Control Cam 21,134,229 us 21,134,233 us F04A-U5BG 0012345 0x0000112c - ログをテーブル形式で表示 RegRead Control API 21,134,251 us 21,134,349 us F04A-U5BG 0012345 0x0000112c ReadMemCmd Control Cam 21,134,295 us 21,134,305 us F04A-U5BG 0012345 0x0000112c 型名 画素数 解像度 フレームレート ReadMemAck Control Cam 21,134,344 us 21,134,348 us F04A-U5BG 0012345 0x0000112c - ソート・検索・マーキング・CSVコピー対応 (H x V) (fps) センサ シャッタタイプ 撮像サイズ 画素サイズ (型) (μm) GetCamImageBufferFrameCount Control API 21,134,241 us 21,134,294 us F04A-U5BG 0012345 0x000014bc RegRead Control API 21,134,249 us 21,134,290 us F04A-U5BG 0012345 0x0000112c - グルーピング：ユーザログ → SDKログ → ReadMemCmd Control Cam 21,134,252 us 21,134,262 us F04A-U5BG 0012345 0x000014bc F��B-U��CF � MP �,��� x �,��� ��� IMX��� Global �/�.� �.�� x �.�� ReadMemAck Control Cam 21,134,284 us 21,134,288 us F04A-U5BG 0012345 0x000014bc カメラログ FrameTransferEnd Message Cam 21,134,192 us 21,134,195 us F04A-U5BG 0012345 0x000012ad ImageAcquired Stream API 21,134,196 us - F04A-U5BG 0012345 0x000013c0 F��B-U��CF �.� MP �,��� x �,��� ��� IMX��� Global �/� �.�� x �.�� Callback Stream API 21,134,206 us - F04A-U5BG 0012345 0x000013c0 FrameTriggerAccepted GPIO Cam 21,134,197 us - F04A-U5BG 0012345 - TriggerSource : Line0 ExposureActive GPIO Cam 21,134,197 us 21,134,205 us F04A-U5BG 0012345 - F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �/�.� �.�� x �.�� 詳細表示ウィンド Stream Stream Cam 21,134,217 us 21,150,883 us F04A-U5BG 0012345 - Block ID : 0 Stream Leader Stream Cam 21,134,225 us 21,134,228 us F04A-U5BG 0012345 - Stream Payload Stream Cam 21,134,234 us 21,134,282 us F04A-U5BG 0012345 - 65,536 Bytes F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� - 選択ログの引数・戻り値・ステータスを確認 Stream Payload Stream Cam 21,134,291 us 21,134,239 us F04A-U5BG 0012345 - 65,536 Bytes F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� 時系列表示ウィンド例 F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� ※ 画像はイメージです。 7 ※ カメララインアップ、仕様は変更となる場合があります。

F シリーズ・USB ��Gbps カメラ 新登場！ • Sony Pregius Sハイスピードセンサ採用 従来比でさらに高速かつ高精細な撮影を実現 • USBタイプC 対応 小型、リバーシブルな設計で使いやすさを追求 • デバックソリューション    Co  lor トラブルシューティングを迅速化し、システムの安定性をさらに向上 デバッグソリューションのご紹介 操作性 - モード切替： ドラッグ、メジャー、ズームイン/アウト - ショートカット対応： Shift/Ctrl＋ホイールでスクロール・ズーム ログビジュアライザ Wave - メニューバー： Open、Capture、Save、Find、Mark など ドラッグ メジャー ズームイン ズームアウト F04A--U55BBGG 0 001122334455 C CAAMMEERRAA-A-A Conttrroll ログ解析をもっと直感的に TThhrreeaadd A 用途 TThhrreeaadd BB - カメラ制御アプリ開発時のデバッグ SSttrreeaam - SDK / API 呼び出しのタイミング解析 カメラ制御やSDK ログを時系列で可視化し、 SStrtereaamm P Poorrtt 0 - USB� Vision / GigE Vision / CoaXPressイベントの可視化 開発・検証を効率化するツールです。 Messsagee UU33VV E Evveentt TeliViewer の UI をベースに、直感的な操作 メリット GPIIO 性と詳細なログ解析を両立します。 LLininee 00 ((RRaaww)) - 複雑なログを視覚的に把握でき、問題箇所の特定が迅速 LLininee 00 LLininee 1 1 - 外部パラメータ対応で柔軟なカスタマイズ LLininee 2 2 2 - TeliViewer 互換 UIで学習コスト低減 211,1,13344,1,10000 uuss 8800 9900 10 20 30 40 50 60 70 80 90 10 20 30 40 50 ※ 本機能は特許出願中です 21,,1344,,200 us 10 20 30 40 50 60 70 80 90 21,,1344,,300 us 10 20 30 40 50 波形ウィンド例 主な特長 カメララインアップ・概略仕様 SDKログ・カメラログ・ユーザログを統合表示 Wave Wave 白黒カメラ - API 呼び出し、内部コール、イベント、ストリームを F04A-U5BG 0012345 CAMERA-A F04A-U5BG 0012345 CAMERA-A Control Control 型名 画素数 解像度 フレームレート 撮像サイズ (H x V) (fps) センサ シャッタタイプ 画素サイズ 階層構造で整理 Thread A Thread A (型) (μm) - Enter/Exit を統合し、処理の流れを一目で把握 Stream Stream [#800000] [#000380] F��B-U��MG � MP �,��� x �,��� ��� IMX��� Global �/�.� �.�� x �.�� Stream Port 0 Stream Port 0 24.064 us 21,134,189 us 21,134,213 us 波形ウィンドによるグラフィカル表示 21,134,100 us 80 90 10 20 30 40 50 60 21,134,100 us 80 90 10 20 30 40 50 60 F��B-U��MG �.� MP �,��� x �,��� ��� IMX��� Global �/� �.�� x �.�� 21,134,200 us 21,134,200 us F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �/�.� �.�� x �.�� - 横軸：時間軸、縦軸：スレッド・ポート単位 タイムスケールの上に マーキング表示例（赤線箇所） メライジン位ャ置の時刻表を表示示 例（赤線箇所） タイムスケールと同じ桁数 F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� - API 呼び出しやイベントをバーで表示、ズーム・ スクロール対応 F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� Log View F���B-U��MG ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� - マーキング・メジャー機能で特定区間の解析が容易 Item Type Cetegory Enter Time Exit Time Device Thread Info Process-1 Control User 21,134,177 us 21,134,352 us F04A-U5BG 0012345 0x0000112c SetExposureTime Control API 21,134,202 us 21,134,351 us F04A-U5BG 0012345 0x0000112c ExposureTime = 50 us カラーカメラ 時系列表示ウィンド RegWrite Control API 21,134,210 us 21,134,234 us F04A-U5BG 0012345 0x0000112c WriteMemCmd Control Cam 21,134,213 us 21,134,222 us F04A-U5BG 0012345 0x0000112c WriteMemAck Control Cam 21,134,229 us 21,134,233 us F04A-U5BG 0012345 0x0000112c - ログをテーブル形式で表示 RegRead Control API 21,134,251 us 21,134,349 us F04A-U5BG 0012345 0x0000112c ReadMemCmd Control Cam 21,134,295 us 21,134,305 us F04A-U5BG 0012345 0x0000112c 型名 画素数 解像度 フレームレート ReadMemAck Control Cam 21,134,344 us 21,134,348 us F04A-U5BG 0012345 0x0000112c - ソート・検索・マーキング・CSVコピー対応 (H x V) (fps) センサ シャッタタイプ 撮像サイズ 画素サイズ (型) (μm) GetCamImageBufferFrameCount Control API 21,134,241 us 21,134,294 us F04A-U5BG 0012345 0x000014bc RegRead Control API 21,134,249 us 21,134,290 us F04A-U5BG 0012345 0x0000112c - グルーピング：ユーザログ → SDKログ → ReadMemCmd Control Cam 21,134,252 us 21,134,262 us F04A-U5BG 0012345 0x000014bc F��B-U��CF � MP �,��� x �,��� ��� IMX��� Global �/�.� �.�� x �.�� ReadMemAck Control Cam 21,134,284 us 21,134,288 us F04A-U5BG 0012345 0x000014bc カメラログ FrameTransferEnd Message Cam 21,134,192 us 21,134,195 us F04A-U5BG 0012345 0x000012ad ImageAcquired Stream API 21,134,196 us - F04A-U5BG 0012345 0x000013c0 F��B-U��CF �.� MP �,��� x �,��� ��� IMX��� Global �/� �.�� x �.�� Callback Stream API 21,134,206 us - F04A-U5BG 0012345 0x000013c0 FrameTriggerAccepted GPIO Cam 21,134,197 us - F04A-U5BG 0012345 - TriggerSource : Line0 ExposureActive GPIO Cam 21,134,197 us 21,134,205 us F04A-U5BG 0012345 - F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �/�.� �.�� x �.�� 詳細表示ウィンド Stream Stream Cam 21,134,217 us 21,150,883 us F04A-U5BG 0012345 - Block ID : 0 Stream Leader Stream Cam 21,134,225 us 21,134,228 us F04A-U5BG 0012345 - Stream Payload Stream Cam 21,134,234 us 21,134,282 us F04A-U5BG 0012345 - 65,536 Bytes F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� - 選択ログの引数・戻り値・ステータスを確認 Stream Payload Stream Cam 21,134,291 us 21,134,239 us F04A-U5BG 0012345 - 65,536 Bytes F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� 時系列表示ウィンド例 F���B-U��CF ��.� MP �,��� x �,��� �� IMX��� Global �.� �.�� x �.�� ※ 画像はイメージです。 ※ カメララインアップ、仕様は変更となる場合があります。 8

高速インターフェース　CoaXPress カメラ EXシリーズ EXシリーズ 製品の詳細はこちら EX シリーズ 60mm × 60mm × 80mm 280g 概要 CoaXPress 2.0規格インターフェースを採用したカメラです。CXP-12 Quadの採用により、より高速な画像転送が可能です。 4/3型～ 1.8型高画素CMOSセンサ搭載により、広い視野を一度に撮影できます。 筐体サイズは60mm角と小型であり、設置が容易です。 レンズマウントレスとし、光学設計をしやすくしています。Fマウントレンズ、M42レンズ用のアダプタを用意しています。 特長 外形図 ・CoaXPress2.0 CXP-12 Quadの採用により、転送帯域50Gbpsを実現 　- USB3.1 Gen.1の10倍の帯域 EXシリーズ 　- Camera Link Full configurationの７倍の帯域 ・グローバル電子シャッタCMOS採用により、動きの早い被写体でも ブレの少ない鮮明な撮像が可能 ・FマウントまたはM42マウントアダプタの使用により、一眼レフ用 各種レンズを選択可能 �� �� �.� ・高速応答技術『Teli Core Technology』搭載により、カメラシステム の高速化に貢献 ・柔軟性に優れ、信頼性の高い長尺の同軸ケーブルを使用することに ３，７７５～6,711万画素の高画素で撮像視野が拡大 より、各種画像処理装置に幅広く対応可能 標準タイプと比較し�-M� ネてジ深撮さ�像.� 視野が広範囲 ・SDKはTELIオリジナル「TeliCamSDK」を準備（無料ダウンロード可） �� H� + フランジバック �（in air） �.� �.��� � P.C.D �� � � � ネジ深さ� �� VGA（640×480） �-M� 深さ�.� 周辺機器（オプション） HD（1,280×720） VGA ・CoaXPressケーブル P27 Full-HD（1,920×1,080） ・三脚取付金具 P25 HD 5M 5M（2,448×2,048） ・レンズ P36 12M（4,096×3,000） ・Fマウント／ M42レンズマウントアダプタ 37.7M（6,144×6,144） Full-HD カメラデータ 12M 67M（8,192×8,192） 37.7M ・ピンアサインメント P21 ・分光感度特性 P22、 26 67M ※上記画像はソフトウェアシミュレーションによる結果です。 ３，７７５～6,711万画素の高画素で撮像視野が拡大 CXP-12採用で転送帯域50Gbpsを実現 標高準画タ素イプ性と能比で較撮して像撮視像野視が野が拡広大範囲 CCoXaPX-P1r2e sQs規ua格dの採中用でもで最転速送の「帯CX域P-1520」Gのbイpンsターフェースを採用 VGA（640×480） 高速／インターフェース比較       HD（1,280×720） VGA   Full-HD（1,920×1,080）  HD 5M 5M（2,448×2,048）   12M（4,096×3,000）   37.7M（6,144×6,144）   Full-HD 12M 67M（8,192×8,192）  37.7M  67M ※上記画像はソフトウェアシミュレーションによる結果です。 ※上記は各インターフェースのデータ転送帯域であり、映像データ転送帯域とは異なります。 CXP-12採用で転送帯域50Gbpsを実現 CoaXPress規格の中でも最速の「CXP-12」のインターフェースを採用 高速／インターフェース比較       9            ※上記は各インターフェースのデータ転送帯域であり、映像データ転送帯域とは異なります。 �� �� ��.� ��.� �.�

EX シリーズ 仕様 項目 モデル EX370BMG-X EX670AMG-X EX670AMCG-X 白黒 / カラー 白黒 カラー 画素数 37.7M 67M インターフェース CoaXPress 2.0 CXP-12 Quad 撮像デバイス 4/3型CMOS (EV2S36MB) 1.8型CMOS (EV2S67MB) 1.8型CMOS (EV2S67MC) 解像度 6,144(H) x 6,144(V) 8,192(H) x 8,192(V) 120 fps (CXP-12 Quad, Mono8) 64.5 fps (CXP-12 Quad, Mono8) 64.5 fps (CXP-12 Quad, Bayer8) 出力フレームレート 42.1 fps (CXP-6 Quad, Mono8) 31.6 fps (CXP-6 Quad, Mono8) 31.6 fps (CXP-6 Quad, Bayer8) 21 fps (CXP-12, Mono8) 15.8 fps (CXP-12, Mono8) 15.8 fps (CXP-12, Bayer8) 10.7 fps (CXP-6, Mono8) 8 fps (CXP-6, Mono8) 8 fps (CXP-6, Bayer8) 画素サイズ 2.5μm x 2.5μm 電子シャッタ MANUAL : 10μs ~ 1s ランダムトリガシャッタ : 10μs ~ 1s (Edge / Bulkモード), 200μs ~ パルス幅 (Levelモード) 走査方式 プログレッシブ カラーフィルター — RGB原色モザイクオンチップカラーフィルタ 感度 2,350 lx 2,500 lx 2,100 lx (F5.6, 1/125s) (F8, 1/66.7s) (F5.6, 1/66.7s) 最低被写体照度 2 lx 1 lx 2 lx (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, ハイゲインモード : x4, (F1.4, ゲイン : +36dB, ハイゲインモード : x4, 映像レベル : 50%) 映像レベル : 50%) LUT 入力12bit, 出力12bit ゲイン | ハイゲインモード MANUAL : 0dB ～ +36dB | ー MANUAL : 0dB ～ +36dB | OFF / x4 ホワイトバランス — MWB, OPWB 同期方式 内部同期 映像出力フォーマット Mono12p, Mono10p, Mono8 Bayer8 読出しモード 全画素, ROI, ビニング, 水平反転, 垂直反転 全画素, ROI, 水平反転, 垂直反転 電源 PoCXP または 外部コネクタ : 24V (18.5V~26V) ch1のみ対応 消費電力 13.6W 13.3W 13.6W (全画素読出し、CXP-12および4レーン出力時) (全画素読出し、CXP-12および4レーン出力時) (全画素読出し、CXP-12および4レーン出力時) レンズマウント マウントレス (Φ50 H7) 外形寸法 60 mm(W) x 60 mm(H) x 80 mm(D) (突起部含まず) 質量 約280g 温度 : 0℃ ～ 40℃ 使用温度／湿度 (筐体表面温度 : 60℃以下、撮像素子温度 75℃ 以下) 温度 : 0℃ ～ 40℃ (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, CoaXPress 2.0, GenICam, IIDC2 10

Global Standard　USB3 カメラ / Dual USB3 カメラ DUシリーズ / DDUシリーズ DUシリーズ / DDU (Dual USB)シリーズ 製品の詳細はこちら DU シリーズ DDU シリーズ 40mm × 40mm × 35mm 85g 40mm × 40mm × 35mm 90g 概要 DUシリーズは映像出力・カメラ制御にUSB 5Gbps (USB3.1 Gen 1)インターフェースを採用したカメラです。 DDUシリーズは、USB 5Gbpsインターフェースを2チャンネル搭載したデュアルUSB仕様で、通常の2倍の転送帯域を持ち、更なる高速取込 ができます。カメラ本体は、小型・軽量で機器組み込みに最適です。充実の3年保証付き。 DUシリーズは6.5Mまたは12.3M、DDUシリーズは12.3M ～ 26.2Mのラインアップから最適なカメラをお選びいただけます。 特長 外形図 使いやすさ DU シリーズ共通 �� ・高速応答技術『Teli Core Technology』搭載により、カメラシステムの高 ( �) �� ( �) 速化に貢献 �� �.� �� �� �� ・装置組み込みに最適な業界最小クラスの筐体サイズ ・電源供給はUSBケーブルから ・e-CONコネクタ採用 ・SDKはTELIオリジナル（TeliCamSDK）を準備（ 無料ダウンロード可） Cﾏｳﾝﾄ �-M�挿入可能ねじ長さ�（対面共） �-M�挿入可能ねじ長さ�　 多彩な機能 ・イベント通知機能によりカメラのステータス情報を通知 ｶﾞｲﾄﾞ穴 �深さ� �-M�挿入可能ねじ長さ� ・バス同期モードにより複数台のカメラの露光を同期 ・バルクトリガモードにより一回のトリガ入力で複数枚の画像を出力可能※1 ・シーケンシャルシャッタモードにより異なる撮像条件を設定、出力可能※2 ・イメージバッファによりホストPCから任意のタイミングで映像データの �.� �� 読み出しが可能※3 ・スケーラブルモード及びビニングモードにより、さらに高速な読み出しが 可能※4 DDU シリーズ共通 ・BERT機能により接続ケーブルなどの通信品質を測定可能※5 �� � �� �.� ※1～5の搭載機能は機種により異なります。 �� �.� �� �� 周辺機器（オプション） ・USB3ケーブル P27 ・三脚取付金具 P27 Cﾏｳﾝﾄ 　�-M�挿入可能ﾈｼﾞ深さ�（対面共） �-M�挿入可能ﾈｼﾞ深さ� ・Cマウントレンズ P33 ～ 36 ｶﾞｲﾄﾞ穴 �深さ� �-M�挿入可能ﾈｼﾞ深さ� カメラデータ ・ピンアサインメント P21 ・分光感度特性 P22、 25 ～ 26 �.� �� 11 �� �� �� �� �� �� �� �� �� �� N.P. N.P. ��.� ��.� ��.� �� ��

DUシリーズ / DDUシリーズ 仕様 モデル＊1 項目 DU657M DU1207MG DDU1207MG DDU1607MG DDU2607MG 白黒 / カラー 白黒 画素数 6.5 M 12.3M 16 M 26.2 M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeedのみサポート) USB 5Gbps (USB3.1 Gen1) x2ch (SuperSpeedのみサポート) Dual USB3対応 撮像デバイス＊2 1.1型GS-CMOS 1.1型GS-CMOS 1.1型GS-CMOS 1.1型GS-CMOS (TELIオリジナル) (IMX253LLR) (XGS16000) (GMAX0505) 解像度 2,560(H) x 2,560(V) 4,096(H) x 3,000(V) 4,000(H) x 4,000(V) 5,120(H) x 5,120(V) 出力フレームレート Mono8 : 55 fps Mono8 : 32 fps <Dual / Single> <Dual / Single> <Dual / Single> Mono8 : 62 / 31 fps Mono8 : 47 / 23 fps Mono8 : 28.4/ 14.4 fps 画素サイズ 5.0μm x 5.0μm 3.45μm x 3.45μm 3.2μm x 3.2μm 2.5μm x 2.5μm MANUAL : 10μs ～ 200ms MANUAL : 1.51μs ～ 16.11μs (短 ランダムトリガシャッタ : 時間露光モード), 26μs ～ 16s MANUAL : 30μs ～ 16s MANUAL : 30μs ～ 1s MANUAL : 25μs ～ 16s s ～ 200ms (Edge/Bulkモー AE : 26μs ～ 1s AE : 30μs ～ 1s 電子シャッタ 10μs ランダムトリガシャッタ : AE : 25μs ～ 1 ランダムトリガシャッタ : ド), ランダムトリガシャッタ : ランダムトリガシャッタ : 30μs ～ 1s (Edge/Bulkモード), 25μs ～ 16s (Edge/Bulkモード), 10μs ～ パルス幅 (Levelモード) 26μs ～ 16s (Edge/Bulkモード), 30μs ～ 16s (Edge/Bulkモード), 50μs ～パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ 感度 900 lx 860 lx 1,600 lx 2,700 lx 1,300 lx (F5.6, 1/60s) (F5.6, 1/32s) (F5.6, 1/62s) (F8, 1/50s) (F8, 1/28.6s) 16 lx 1 lx 4 lx 6 lx 2 lx 最低被写体照度 (F2.8, ゲイン : 8倍, (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +24dB, (F1.4, ゲイン: 8倍, (F1.4, デジタルゲイン: 8倍, アナ 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) 映像出力: 50%) ログゲイン: 2倍, 映像出力: 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン（デジタルゲイン） MANUAL : 1 ～ 8倍 ー ー MANUAL : 1倍 ～ 8倍, AGC : 1倍 ～ 8倍 アナログゲイン ー MANUAL : 0dB ～ +36dB, MANUAL : 0dB ～ +24dB, AGC : 0dB ～ +24dB AGC : 0dB ～ +24dB ー MANUAL : 1 ～ 2倍 同期方式 内部同期 / バス同期 映像出力フォーマット Mono 8 Mono 12, Mono 10, Mono 8 読出しモード 全画素, スケーラブル, ビニング, 水平反転,垂直反転 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 電源 DC5V ± 5% (USB コネクタより給電) 消費電力 3.6W 以下 4.0W 以下 5.0W 以下 5.3W 以下 レンズマウント Cマウント 外形寸法 40(W)mm x 40(H)mm x 35(D)mm (突起部含まず) 質量 約85g 約90g 温度 : -5℃～ 45℃ 使用温度／湿度 温度 : -5℃～ 45℃ 温度 : -5℃～ 45℃ 湿度 : 10% ～ 90% (非結露) (筐体表面温度 : 65℃以下) (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MG=防塵ガラスあり　*2 : GS-CMOS=グローバルシャッタCMOS モデル＊1 項目 DU657MC DU1207MCF DDU1207MCF DDU1607MCG DDU2607MCG DDU2607MCF 白黒 / カラー カラー 画素数 6.5 M 12.3M 16M 26.2 M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeedのみサポート) USB 5Gbps (USB3.1 Gen1) x2ch (SuperSpeedのみサポート) Dual USB3対応 -CMOS 撮像デバイス＊2 1.1型GS 1.1型GS-CMOS 1.1型GS-CMOS 1.1型GS-CMOS (TELIオリジナル) (IMX253LQJ) (XGS16000) (GMAX0505) 解像度 2,560(H) x 2,560(V) 4,096(H) x 3,000(V) 4,000(H) x 4,000(V) 5,120(H) x 5,120(V) 出力フレームレート Bayer8 : 55 fps Bayer8 / Mono8 : 31 fps <Dual / Single> <Dual / Single> <Dual / Single> Bayer8 / Mono8 : 62 / 31 fps Bayer8 : 47 / 23 fps Bayer8 : 28.4/ 14.4 fps 画素サイズ 5.0μm x 5.0μm 3.45μm x 3.45μm 3.2μm x 3.2μm 2.5μm x 2.5μm MANUAL : 10μs ～ 200ms MANUAL : 1.51μs ～ 16.11μs (短 MANUAL : 25μs ～ 16s ランダムトリガシャッタ : 時間露光モード), 26μs ～ 16s MANUAL : 30μs ～ 16s MANUAL : 30μs ～ 1s AE : 25μs ～ 1s 電子シャッタ 10μs ～ 200ms (Edge/Bulkモー AE : 26μs ～ 1s AE : 30μs ～ 1s ランダムトリガシャッタ : ランダムトリガシャッタ : ド), ランダムトリガシャッタ : ランダムトリガシャッタ : 10μs ～ パルス幅 (Levelモード) 26μs ～ 16s (Edge/Bulkモード), 30μs ～ 16s (Edge/Bulkモード), 30μs ～ 1s (Edge/Bulkモード), ード) 25μs ～ 16s (Edge/Bulkモード), 50μs ～パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモ 50μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ カラーフィルタ配列 RGB原色モザイクフィルタ 2,200 lx 感度 1,425 lx 2,800 lx 2,700 lx MCG : 2,040 lx (F5.6, 1/60s) (F5.6, 1/31s) (F5.6, 1/62s) (F5.6, 1/50s) MCF : 2,470 lx (F8, 1/28.6s) 40 lx MCG : 1 lx, MCF : 1 lx MCG : 6 lx, MCF : 6 lx 11 lx MCG : 2 lx, MCF : 3 lx 最低被写体照度 (F2.8, ゲイン : 8倍, (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +24dB, (F1.4, ゲイン : 8倍, (F1.4, デジタルゲイン: 8倍, アナ 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) 映像出力 : 50%) ログゲイン: 2倍, 映像出力: 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン（デジタルゲイン） MANUAL : 1 ～ 8倍 ー ー MANUAL : 1倍 ～ 8倍, AGC : 1倍 ～ 8倍 アナログゲイン ー MANUAL : 0dB ～ +36dB, MANUAL : 0dB ～ +24dB, AGC : 0dB ～ +24dB AGC : 0dB ～ +24dB ー MANUAL : 1 ～ 2倍 ホワイトバランス MWB, OPWB 同期方式 内部同期/ バス同期 映像出力フォーマット Bayer8 RGB, BGR, YUV422, YUV411, Bayer 12, Bayer 10, Bayer 8, Mono 8 Bayer 12, Bayer 10, Bayer 8 全画素, スケーラブル, 読出しモード ビニング, 水平反転,垂直反転 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 電源 DC5V ± 5% (USB コネクタより給電) 消費電力 3.6W 以下 4.5W 以下 5.0W 以下 5.3W 以下 レンズマウント Cマウント 外形寸法 40(W)mm x 40(H)mm x 35(D)mm (突起部含まず) 質量 約85g 約90g 温度 : -5℃～ 45℃ 温度 : -5℃～ 45℃ 温度 : -5℃～ 45℃ 使用温度／湿度 湿度 : 10% ～ 90% (非結露) (筐体表面温度 : 65℃以下) (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MCG=防塵ガラスあり｜MCF=IRカットフィルタあり　*2 : GS-CMOS=グローバルシャッタCMOS 12

Global Standard　USB3 カメラ BUシリーズ BUシリーズ 概要 BUシ リ ー ズ は 映 像 出 力・ カ メ ラ 制 御 にUSB 5Gbps (USB3.1 Gen 1)インターフェースを採用したカメラです。 製品の詳細はこちら カメラ本体は、小型・軽量で機器組み込みに最適です。 充実の3年保証付き。 0.4M～24.6MのCMOSセンサを搭載した豊富なライン アップから最適なカメラをお選びいただけます。 BUシリーズ 29mm × 29mm × 16mm 33g 特長 周辺機器（オプション） ・USB3ケーブル P27 使いやすさ ・三脚取付金具 P27 ・高速応答技術『Teli Core Technology』搭載により、カメラシステム ・Cマウントレンズ P33 ～ 36 の高速化に貢献 ・装置組み込みに最適な業界最小クラスの筐体サイズ カメラデータ ・電源供給はUSBケーブルから ・ピンアサインメント P21 ・e-CONコネクタ採用 ・分光感度特性 P22 ～ 25 ・SDKはTELIオリジナル（TeliCamSDK）を準備（無料ダウンロード可） 外形図 多彩な機能 BU406M, BU406MN　a=32 b=16 c=4.5 上記以外のBUシリーズ　a=32.3 b=16 c=4.8 ・イベント通知機能によりカメラのステータス情報を通知 ※機種により5種類の形状があります。 詳細は機器仕様書、HPの「三次元CADモデル」 ・バス同期モードにより複数台のカメラの露光を同期 よりご確認ください。 ・バルクトリガモードにより１回のトリガ入力で複数枚の画像を出力可能※1 �� a (��) �.� �� ・シーケンシャルシャッタモードにより異なる撮像条件を設定、出力可能※2 ( ��) b ・イメージバッファによりホストPCから任意のタイミングで映像データ の読み出しが可能※3 ・スケーラブルモード及びビニングモードにより、さらに高速な読み Cﾏｳﾝﾄ C � �-M�挿入可能ねじ長さ�.� 出しが可能※4 ・BERT機能により接続ケーブルなどの通信品質を測定可能※5 ※1～5の搭載機能は機種により異なります。 ※ 意匠登録済み(意匠登録第1462541号) �-M�挿入可能ねじ長さ� 仕様 モデル＊1 BU040M 項目 BU040MG BU132M BU160M BU160MG BU205M BU238M 白黒 / カラー 白黒 画素数 0.4M 1.3M 1.6M 2.2M 2.3M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeedのみサポート) 撮像デバイス*2 1/2.9型GS-CMOS 1/1.8型GS-CMOS 1/2.9型GS-CMOS 2/3型GS-CMOS 1/1.2型GS-CMOS (IMX287LLR) (EV76C560) (IMX273LLR) (CMV2000-3E5M) (IMX174LLJ) 解像度 720(H) x 540(V) 1,280(H) x 1,024(V) 1,440(H) x 1,080(V) 2,048(H) x 1,088(V) 1,920(H) x 1,200(V) 出力フレームレート Mono8 : 523 fps (高fpsモード), 437 fps (ノーマル) Mono8 : 61 fps Mono8 : 240 fps (高fpsモード), 227 fps (ノーマル) Mono8 : 170 fps Mono8 : 165 fps 画素サイズ 6.90μm x 6.90μm 5.3μm x 5.3μm 3.45μm x 3.45μm 5.5μm x 5.5μm 5.86μm x 5.86μm MANUAL : 1.08μs ～ 13.31μs MANUAL : 1.08μs ～ 13.31μs (短時間露光モード), 20μs ～ 16s AE : 20μs ～ 1s MANUAL : 30μs ～ 1s (短時間露光モード), 20μs ～ 16s MANUAL : 30μs ～ 16s MANUAL : 30μs ～ 16s 電子シャッタ ランダムトリガシャッタ : AE : 20μs ～ 1s ランダムトリガシャッタ : ランダムトリガシャッタ : ランダムトリガシャッタ : 20μs ～ 16s(Edge/Bulkモード), 30μs ～ 1s(Edge/Bulkモード) ランダムトリガシャッタ : 30μs ～ 16s(Edge/Bulkモード), 30μs ～ 16s(Edge/Bulkモード), 20μs ～ 16s(Edge/Bulkモード), 50μs ～パルス幅(Levelモード) 50μs ～パルス幅(Levelモード) 50μs ～パルス幅(Levelモード) 50μs ～パルス幅(Levelモード) 走査方式 プログレッシブ 感度 2,800 lx (F5.6, 1/500s) 500 lx (F5.6, 1/62.5s) 3,000 lx (F4, 1/250s) 3,300 lx (F8, 1/200s) 3,300 lx (F8, 1/200s) 最低被写体照度 2 lx 2 lx 3 lx 7 lx 7 lx (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +18dB,映像レベル : 50%) (F1.4, ゲイン : +36dB,映像レベル : 50%) (F1.4, ゲイン : 8倍, 映像レベル : 50%) (F1.4, ゲイン : +18dB, 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit γ=1.0 ～ 0.45 / 入力10bit, 出力10bit γ=1.0 ～ 0.45 / 入力12bit, 出力12bit γ=1.0 ～ 0.45 / 入力10bit, 出力10bit γ=1.0 ～ 0.45 / 入力10bit, 出力10bit ゲイン MANUAL : 0 ～ +36dB, AGC : 0 ～ +24dB MANUAL : 0dB ～ +18dB MANUAL : 0 ～ +36dB, AGC : 0 ～ +24dB MANUAL : 1倍 ～ 8倍 MANUAL : -6dB ～ +18dB 同期方式 内部同期 / バス同期 内部同期 内部同期 / バス同期 映像出力フォーマット Mono 12, Mono 10, Mono 8 Mono 10, Mono 8 Mono 12, Mono 10, Mono 8 Mono 8 Mono 8 読出しモード 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 全画素, スケーラブル, デシメー 全画素, スケーラブル, ション, 水平反転, 垂直反転 水平反転, 垂直反転 電源 DC5V ± 5% (USB コネクタより給電) 消費電力 2.2W 以下 1.7W 以下 2.4W 以下 2.7W 以下 2.9W 以下 レンズマウント Cマウント 外形寸法 29(W)mm x 29(H)mm x 16(D)mm (突起部含まず) 質量 約33g 約32g 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 使用温度／湿度 (筐体表面温度 : 60℃以下) (筐体表面温度 : 50℃以下) (筐体表面温度 : 60℃以下) (筐体表面温度 : 50℃以下), 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MG=防塵ガラスあり　*2 : GS-CMOS=グローバルシャッタCMOS 13 �� �� �.� ��

BUシリーズ 仕様 モデル＊1 項目 BU300MG NEW BU302MG BU406M BU406MN 白黒 / カラー 白黒 画素数 3.1M 4.2M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeedのみサポート) 撮像デバイス*2 1/3 型GS-CMOS 1/1.8型GS-CMOS 1.0型GS-CMOS 1.0型GS-CMOS (IMX900AMR) (IMX252LLR) (CMV4000-3E5M) (CMV4000-3E12M) 解像度 2,048(H) x 1,536(V) 2,048(H) x 2,048(V) 出力フレームレート Mono8 : 64 fps Mono8 : 120 fps Mono8 : 90 fps 画素サイズ 2.25μm x 2.25μm 3.45μm x 3.45μm 5.5μm x 5.5μm MANUAL: 1.07μs to 5.49μs MANUAL : 1.08μs ～ 14.44μs (短時間露光モード), 14μs to 16s (短時間露光モード), 22μs ～ 16s MANUAL : 30μs ～ 16s 電子シャッタ AE時: 14μs to 1s AE時 : 22μs ～ 16s ランダムトリガシャッタ : ランダムトリガシャッタ: 30μs to 16s ランダムトリガシャッタ : 22μs ～ 16s 30μs ～ 16s (Edge/Bulkモード), (Edge / Bulkモード), (Edge / Bulkモード), 50μs ～パルス幅 (Levelモード) 50μs ～パルス幅(Levelモード) 50μs ～パルス幅(Levelモード) 走査方式 プログレッシブ 感度 2,010 lx 3,250 lx 3,000 lx 2,400 lx (F5.6, 1/83.3s) (F5.6, 1/120s) (F11, 1/90s) (F11, 1/90s) 最低被写体照度 1 lx 2 lx 3 lx (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : 8倍, 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit γ=1.0 ～ 0.45 / 入力10bit, 出力10bit ゲイン MANUAL : 0 ～ +36dB, 1倍～ 8倍 AGC : 0 ～ +24dB (MANUAL) 同期方式 内部同期 / バス同期 映像出力フォーマット Mono 12, Mono 10, Mono 8 Mono 8 読出しモード 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 全画素, スケーラブル, デシメーション, 水平反転, 垂直反転 電源 DC5V ± 5% (USB コネクタより給電) 消費電力 2.4W 以下 2.9W 以下 2.7W 以下 レンズマウント Cマウント 外形寸法 29(W)mm x 29(H)mm x 16(D)mm (突起部含まず) 質量 約33g 約32g 温度 : 0℃ ～ 40℃ 使用温度／湿度 (筐体表面温度 :60℃以下), 温度 : 0℃ ～ 40℃ (筐体表面温度 : 50℃以下), 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MG=防塵ガラスあり｜MN=IR感度向上品 *2 : GS-CMOS=グローバルシャッタCMOS モデル＊1 項目 BU502MG BU505MG BU602M BU805MG 白黒 / カラー B/W 画素数 5M 5M 6.2M 8.1M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeedのみサポート) 撮像デバイス*2 1/1.8型GS-CMOS 2/3型GS-CMOS 1/1.8型RS-CMOS 2/3型GS-CMOS (IMX547AAM) (IMX250LLR) (IMX178LLJ) (IMX546AAM) 解像度 2,448(H) x 2,048(V) 2,448(H) x 2,048(V) 3,072(H) x 2,048(V) 2,848(H) x 2,848(V) 出力フレームレート Mono8 : 75.6 fps (高フレームレートモード), 74.9 fps (標準モード) Mono8 : 75 fps Mono8 : 60 fps Mono8 : 46.7 fps 画素サイズ 2.74μm x 2.74μm 3.45μm x 3.45μm 2.4μm x 2.4μm 2.74μm x 2.74μm MANUAL : 1.02μs ～ 2.47μs (短時間露光 MANUAL : 1.08μs ～ 14.44μs (短時間露光 モード), 10μs ～ 16s モード), 22μs ～ 16s MANUAL : 23.3μs ～ 16s MANUAL : 1.02μs ～ 2.47μs (短時間露光 電子シャッタ : 22μs ～ 1s AE : 23.3μs ～ 1s モード), 10μs ～ 16s ランダムトリガシャッタ : AE ガシャッタ : ランダムトリガシャッタ : 10μs ～ 16s (Edge / Bulkモード), ランダムトリガシャッタ : ランダムトリ 3μs ～ 16s (Edge / Bulkモード), 10μs ～ 16s (Edge / Bulkモード), 50μs ～ パルス幅 (Levelモード) 30μs ～ 16s (Edge / Bulkモード), 23. 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ 感度 2,710 lx 2,100 lx 2,100 lx 3,480 lx (F5.6, 1/83.3s) (F5.6, 1/75s) (F5.6, 1/62.5s) (F8, 1/52.6s) 最低被写体照度 2 lx 2 lx 5 lx 1 lx (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +24dB, 映像レベル : 50%) (F1.4, ゲイン: +36dB, 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン MANUAL : 0dB ～ +36dB MANUAL : 0 ～ +36dB, MANUAL : 0 ～ +24dB, AGC : 0 ～ +24dB AGC : 0 ～ +24dB MANUAL : 0dB ～ +36dB 同期方式 内部同期 / バス同期 内部同期 内部同期 / バス同期 映像出力フォーマット Mono12, Mono10, Mono8 読出しモード 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 全画素, スケーラブル, ビニング, 全画素, スケーラブル, ビニング, 水平反転, 垂直反転 デシメーション, 水平反転, 垂直反転 電源 DC5V ± 5% (USB コネクタより給電) 消費電力 2.7W 以下 2.9W 以下 2.4W 以下 2.7W 以下 レンズマウント Cマウント 外形寸法 29(W)mm x 29(H)mm x 16(D)mm (突起部含まず) 質量 約33g 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 使用温度／湿度 (筐体表面温度 : 60℃以下) (筐体表面温度 : 50℃以下) 温度 : 0℃ ～ 40℃ (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MG=防塵ガラスあり *2 : GS-CMOS=グローバルシャッタCMOS 14

BUシリーズ 仕様 モデル＊1 項目 BU1207MG BU1208MG BU2006MG BU2409MG 白黒 / カラー B/W 画素数 12.3M 20M 24.6M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeed のみサポート) 撮像デバイス*2 1.1型GS-CMOS 1/1.1型GS-CMOS 1.0型RS-CMOS 1.2型GS-CMOS (IMX253LLR) (IMX545AAM) (IMX183CLK) (IMX540LLR) 解像度 4,096(H) x 3,000(V) 4,096(H) x 3,008(V) 5,472(H) x 3,648(V) 5,328(H) x 4,608(V) 出力フレームレート Mono8 : 31 fps Mono8 : 30.8 fps Mono8 : 19 fps Mono8 : 15 fps 画素サイズ 3.45μm x 3.45μm 2.74μm x 2.74μm 2.4μm x 2.4μm 2.74μm x 2.74μm MANUAL : 1.51μs ～ 16.11μs MANUAL : 1.02μs ～ 2.47μs (短時間露光モード), (短時間露光モード), MANUAL : 56.4μs ～ 16s MANUAL :18μs ～ 16s 電子シャッタ 26μs ～ 16s 14μs ～ 16s AE : 56.4μs ～ 1s ランダムトリガシャッタ : ランダムトリガシャッタ : ランダムトリガシャッタ : ランダムトリガシャッタ : 18μs ～ 16s (Edge / Bulkモード), 26μs ～ 16s (Edge / Bulkモード), 14μs ～ 16s (Edge / Bulkモード), 59.4μs ～ 16s (Edge / Bulkモード) 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ 感度 860 lx 2,600 lx 1,210 lx 1,950 lx (F5.6, 1/32s) (F8, 1/35.7s) (F5.6, 1/19s) (F11, 1/20s) 最低被写体照度 1 lx 1 lx 3 lx 1 lx (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +24dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン MANUAL : 0dB ～ +36dB MANUAL : 0dB ～ +24dB, AGC : 0dB ～ +24dB MANUAL : 0dB ～ +36dB 同期方式 内部同期 / バス同期 内部同期 内部同期 / バス同期 映像出力フォーマット Mono12, Mono10, Mono8 読出しモード 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 全画素, スケーラブル, ビニング, 全画素, スケーラブル, ビニング, 水平反転, 垂直反転 デシメーション, 水平反転, 垂直反転 電源 DC5V ±5% (USB コネクタより給電) 消費電力 3.0W 以下 2.8W 以下 2.7W 以下 3.3W 以下 レンズマウント Cマウント 外形寸法 29 (W)mm x 29 (H)mm x 16 (D)mm (突起部含まず) 質量 約34g 約33g 約34g 約33g 使用温度／湿度 温度 : 0℃ ～ 40℃ (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MCG=防塵ガラスあり｜CF/MCF=IRカットフィルタあり *2 : GS-CMOS=グローバルシャッタCMOS モデル＊1 BU040MCG BU160MCG BU238MC NEW G 項目 BU040MCF BU160MCF BU238MCF BU300MCF BU302MC BU302MCF 白黒 / カラー カラー 画素数 0.4M 1.6M 2.3M 3.1M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeed のみサポート) 撮像デバイス*2 1/2.9型GS-CMOS 1/2.9型GS-CMOS 1/1.2型GS-CMOS 1/3 型GS-CMOS 1/1.8型GS-CMOS (IMX287LQR) (IMX273LQR) (IMX174LQJ) (IMX900AQR) (IMX252LQR) 解像度 720(H) x 540(V) 1,440(H) x 1,080(V) 1,920(H) x 1,200(V) 2,048(H) x 1,536(V) Bayer8 / Mono8 : Bayer8 / Mono8 : 出力フレームレート 523 fps (高fpsモード), 240 fps (高fpsモード), Bayer8 : 165 fps Bayer8 : 64 fps Bayer8 / Mono8 : 120 fps 437 fps (ノーマル) 227 fps (ノーマル) 画素サイズ 6.90μm x 6.90μm 3.45μm x 3.45μm 5.86μm x 5.86μm 2.25μm x 2.25μm 3.45μm x 3.45μm MANUAL : 1.07μs ~ 5.49μs (短時間 MANUAL : 1.08μs ～ 14.44μs (短時 MANUAL : 1.08μs ～ 13.31μs (短時間露光モード), 20μs ～ 16s MANUAL : 30μs ～ 16s 露光モード), 14μs ~ 16s 間露光モード), 22μs ～ 16s 電子シャッタ AE : 20μs ～ 1s ランダムトリガシャッタ : AE : 14μs ~ 1s AE : 22μs ～ 1s ランダムトリガシャッタ : 20μs ～ 16s (Edge / Bulkモード), 30μs ～ 16s (Edge / Bulkモード), ランダムトリガシャッタ: ランダムトリガシャッタ : 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 14μs ~ 16s (Edge / Bulkモード), 22μs ～ 16s (Edge / Bulkモード), 50μs ~ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ カラーフィルタ配列 RGB原色モザイクフィルタ 感度 MCG : 2,300 lx, MCF : 2,500 lx MCG : 2,300 lx, MCF : 2,400 lx MC : 3,700 lx , MCF : 4,100 lx 2,870 lx MCG : 2,400 lx, MCF : 2,650 lx (F4, 1/500s) (F2.8, 1/250s) (F8, 1/200s) (F5.6, 1/83.3s) (F4, 1/120s) 最低被写体照度 MCG : 1 lx, MCF : 3 lx MCG : 1 lx, MCF : 3 lx MC : 8 lx, MCF : 9 lx 2 lx MCG : 3 lx, MCF : 3 lx (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +18dB, 映像レベル : 50%) (F1.4, ゲイン: +36dB, 映像レベル: 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit γ=1.0 ～ 0.45 / 入力10bit, 出力10bit γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン MANUAL : 0dB ～ +36dB, AGC : 0dB ～ +24dB MANUAL : -6dB ～ +18dB MANUAL : 0dB ～ +36dB, AGC : 0dB ～ +24dB ホワイトバランス MWB, OPWB 同期方式 内部同期 / バス同期 映像出力フォーマット RGB, BGR, YUV422, YUV411, Bayer12, Bayer10, Bayer8, Mono8 Bayer8 RGB, BGR, YUV422, YUV411, Bayer12, Bayer10, Bayer8, Mono8 読出しモード 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 全画素, スケーラブル, 全画素, スケーラブル, ビニング, 水平反転, 垂直反転 デシメーション, 水平反転, 垂直反転 電源 DC5V ±5% (USB コネクタより給電) 消費電力 3.2W 以下 3.4W 以下 2.9W 以下 3.0 W 以下 3.6W 以下 レンズマウント Cマウント 外形寸法 29 (W)mm x 29 (H)mm x 16 (D)mm (突起部含まず) 質量 約33g 約32g 約33g 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 使用温度／湿度 温度 : 0℃ ～ 40℃ (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) (筐体表面温度 : 50℃以下) (筐体表面温度 : 60℃以下) (筐体表面温度 : 50℃以下) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MCG=防塵ガラスあり｜MCF=IRカットフィルタあり *2 : GS-CMOS=グローバルシャッタCMOS｜RS-CMOS=ローリングシャッタCMOS 15

BUシリーズ 仕様 1 モデル＊ BU406MC 2MC 項目 BU406MCF BU502MCF BU505MCG BU60 BU505MCF BU602MCF BU805MCF 白黒 / カラー カラー 画素数 4.2M 5M 5M 6.2M 8.1M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeed のみサポート) 撮像デバイス*2 1/1型GS-CMOS 1/1.8型GS-CMOS 2/3型GS-CMOS 1/1.8型RS-CMOS 2/3型GS-CMOS (CMV4000-3E5C) (IMX547AAQ) (IMX250LQR) (IMX178LQJ) (IMX546AAQ) 解像度 2,048(H) x 2,048(V) 2,448(H) x 2,048(V) 2,448(H) x 2,048(V) 3,072(H) x 2,048(V) 2,848(H) x 2,848(V) 出力フレームレート Bayer8 : 90 fps Bayer8 : 75.6 fps (High Framerate Mode), 74.9 fps (Standard Mode) Bayer8 / Mono8 : 75 fps Bayer8 / Mono8 : 60 fps Bayer8 : 46.7 fps 画素サイズ 5.5μm x 5.5μm 2.74μm x 2.74μm 3.45μm x 3.45μm 2.4μm x 2.4μm 2.74μm x 2.74μm MANUAL : 30μs ～ 16s MANUAL : 1.02μs ～ 2.47μs (短時間 MANUAL : 1.08μs ～ 14.41μs (短時 MANUAL : 1.02μs ～ 2.47μs (短時間 露光モード), 10μs ～ 16s 間露光モード), 22μs ～ 16s MANUAL : 23.3μs ～ 16s 電子シャッタ ランダムトリガシャッタ : 30μs ～ 16s (Edge / Bulkモード), ランダムトリガシャッタ : 10μs ～ 16s AE : 22μs ～ 1s AE : 23.3μs ～ 1s 露光モード), 10μs ～ 16s 50μs ～ パルス幅 (Levelモード) (Edge / Bulkモード), 50μs ～ パル ランダムトリガシャッタ : 22μs ～ 16s ランダムトリガシャッタ : 23.3μs ランダムトリガシャッタ : 10μs ～ 16s ス幅 (Levelモード) (Edge / Bulkモード), ～ 16s (Edge / Bulkモード) (Edge / Bulkモード), 50μs ～ パル 50μs ～ パルス幅 (Levelモード) ス幅 (Levelモード) 走査方式 プログレッシブ カラーフィルタ配列 RGB原色モザイクフィルタ 感度 MC : 3.700 lx, MCF : 4,100 lx 2,390 lx MCG : 3,000 lx, MCF : 3,300 lx MC : 3,000 lx, MCF : 3,400 lx 3,000 lx (F8, 1/90s) (F4, 1/83.3s) (F5.6, 1/75s) (F5.6, 1/62.5s) (F5.6, 1/52.6s) 最低被写体照度 MC : 8 lx, MCF : 9 lx 3 lx MCG : 2 lx, MCF : 2 lx MC : 6 lx, MCF : 7 lx 2 lx (F1.4, ゲイン : x8, 映像レベル : 50%) (F1.4, ゲイン: +36dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン : +24dB, 映像レベル : 50%) (F1.4, ゲイン: +36dB, 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力10bit, 出力10bit γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン MANUAL : x1 ～ x8 MANUAL : 0dB ～ +36dB MANUAL : 0dB ～ +36dB, MANUAL : 0dB ～ +24dB, AGC : 0dB ～ +24dB AGC : 0dB ～ +24dB MANUAL : 0dB ～ +36dB ホワイトバランス MWB, OPWB 同期方式 内部同期 / バス同期 内部同期 内部同期 / バス同期 映像出力フォーマット Bayer8 Bayer12, Bayer10, Bayer8 RGB, BGR, YUV422, YUV411, Bayer12, Bayer10, Bayer8, Mono8 Bayer12, Bayer10, Bayer8 読出しモード 全画素, スケーラブル, ル, ビニング, All pixel, Scalable, Binning, デシメーション, 水平反転, 垂直反転 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 全画素, スケーラブ 水平反転, 垂直反転 Decimation, Mirroring, Flip 電源 DC5V ±5% (USB コネクタより給電) 消費電力 2.7W 以下 3.6W 以下 3.0W 以下 2.7W 以下 レンズマウント Cマウント 外形寸法 29 (W)mm x 29 (H)mm x 16 (D)mm (突起部含まず) 質量 約32g 約33g 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 温度 : 0℃ ～ 40℃ 使用温度／湿度 (筐体表面温度 : 50℃以下) (筐体表面温度 : 60℃以下) (筐体表面温度 : 50℃以下) 温度 : 0℃ ～ 40℃ (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MCG=防塵ガラスあり｜MCF=IRカットフィルタあり *2 : GS-CMOS=グローバルシャッタCMOS｜RS-CMOS=ローリングシャッタCMOS モデル＊1 BU1203MC 409MCG 項目 BU1203MCF BU1207MCF BU1208MCF BU2006MCF BU2 BU2409MCF 白黒 / カラー カラー 画素数 12M 12.3M 20M 24.6M インターフェース USB 5Gbps (USB3.1 Gen1) (SuperSpeed のみサポート) 撮像デバイス*2 1/1.7型RS-CMOS 1.1型GS-CMOS 1/1.1型GS-CMOS 1.0型RS-CMOS 1.2型GS-CMOS (IMX226CQJ) (IMX253LQR) (IMX545AAQ) (IMX183CQJ) (IMX540LQR) 解像度 4,000(H) x 3,000(V) 4,096(H) x 3,000(V) 4,096(H) x 3,008(V) 5,472(H) x 3,648(V) 5,328(H) x 4,608(V) 出力フレームレート Bayer8 / Mono8 : 30 fps Bayer8 : 31 fps Bayer8 : 30.8 fps Bayer8 : 19 fps Bayer8 : 15 fps 画素サイズ 1.85μm x 1.85μm 3.45μm x 3.45μm 2.74μm x 2.74μm 2.4μm x 2.4μm 2.74μm x 2.74μm MANUAL : 23.3μs ～ 16s MANUAL : 1.51μs ～ 16.11μs (短時 MANUAL : 1.02μs ～ 2.47μs AE : 23.3μs ～ 1s 間露光モード), 26μs ～ 16s (短時間露光モード), MANUAL : 56.4μs ~ 16s MANUAL :18μs ～ 16s 電子シャッタ ランダムトリガシャッタ : ランダムトリガシャッタ : 14μs ～ 16s AE : 56.4μs ~ 1s ランダムトリガシャッタ : 23.3μs ～ 16s (Edge mode), 26μs ～ 16s (Edge / Bulkモード), ランダムトリガシャッタ : ランダムトリガシャッタ : 18μs ～ 16s (Edge / Bulkモード), 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 14μs ～ 16s (Edge / Bulkモード), 59.4μs ~ 16s (Edge / Bulkモード) 50μs ～ パルス幅 (Levelモード) 50μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ カラーフィルタ配列 RGB原色モザイクフィルタ 感度 MC : 4,200 lx, MCF : 4,600 lx 1,425 lx 2,300 lx 1,940 lx MCG : 1,850 lx, MCF : 2,000 lx (F8, 1/30s) (F5.6, 1/31s) (F5.6, 1/35.7s) (F5.6, 1/19s) (F8, 1/20s) 最低被写体照度 MC : 13 lx, MCF : 14 lx 1 lx 2 lx 4 lx MCG : 1 lx, MCF : 1 lx (F1.4, ゲイン : +24dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) (F1.4, ゲイン: +36dB, 映像レベル : 50%) (F1.4, ゲイン : +24dB, 映像レベル : 50%) (F1.4, ゲイン : +36dB, 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力10bit, 出力10bit γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン MANUAL : 0 ～ +18dB MANUAL : 0 ～ +36dB MANUAL : 0dB ～ +24dB, AGC : 0dB ～ +24dB MANUAL : 0 ～ +36dB ホワイトバランス MWB, OPWB 同期方式 内部同期 内部同期 / バス同期 内部同期 内部同期 / バス同期 映像出力フォーマット Bayer8, Mono8 Bayer12, Bayer10, Bayer8 RGB, BGR, YUV422, YUV411, Bayer12, Bayer10, Bayer8, Mono8 Bayer12, Bayer10, Bayer8 読出しモード 全画素, スケーラブル, 全画素, スケーラブル, ビニング, 水平反転, 垂直反転 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 全画素, スケーラブル, ビニング, 水平反転, 垂直反転 デシメーション, 水平反転, 垂直反転 電源 DC5V ±5% (USB コネクタより給電) 消費電力 2.7W 以下 3.1W 以下 2.8W 以下 2.9W 以下 3.3W 以下 レンズマウント Cマウント 外形寸法 29 (W)mm x 29 (H)mm x 16 (D)mm (突起部含まず) 質量 約32g 約34g 約33g 約34g 約33g 温度 : 0℃ ～ 40℃ 使用温度／湿度 (筐体表面温度 : 50℃以下) 温度 : 0℃ ～ 40℃ 湿度 : 10% ～ 90% (筐体表面温度 : 60℃以下) (非結露) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, USB3 Vision, GenICam, IIDC2 *1 : MCG=防塵ガラスあり｜MCF=IRカットフィルタあり *2 : GS-CMOS=グローバルシャッタCMOS｜RS-CMOS=ローリングシャッタCMOS 16

Global Standard　GigE カメラ BGシリーズ BGシリーズ 概要 BGシリーズは映像出力・カメラ制御にGigabit Ethernet インターフェースを採用したカメラです。 製品の詳細はこちら カメラ本体は、小型・軽量で機器組み込みに最適です。 充実の3年保証付き。 0.3～5MのCMOSセンサを搭載した豊富なラインアッ プから最適なカメラをお選びいただけます。 BGシリーズ 29mm × 29mm × 40mm 60g 特長 外形図 使いやすさ BG040M/MCG/MCF ・高速応答技術『Teli Core Technology』搭載により、カメラシステム BG160M/MCG/MCF BG302LMG/LMCG/LMCF の高速化に貢献 BG505LMG/LMCG/LMCF ・Gigabit EthernetインターフェースによりPCへの接続が容易 ・電源供給は、IEEE802.3af 準拠のPower over Ethernet（PoE）に対応 ・装置組み込みに最適な業界最軽量クラス �� �.� �-M� 挿入可能ねじ長さ� ・ケーブルは、長尺を必要とする装置組み込みにLANケーブルで柔軟に対応 �� �� �� �� ・SDKはTELIオリジナル（TeliCamSDK）を準備（無料ダウンロード可) 多彩な機能 ・スケーラブルモードにより、さらに高速な読み出しが可能※1 ※1の搭載機能は機種により異なります。 Cマウント 周辺機器（オプション） �-M� 挿入可能ねじ長さ� �.� � ・LANケーブル（カテゴリ5e以上） �-M� 挿入可能ねじ長さ� ・三脚取付金具 P27 ・Cマウントレンズ P33 ～ 36 ・C/CSマウント変換リング P36 ��.� �� ��.� カメラデータ ・ピンアサインメント P21 ・分光感度特性 P22 ～ 24 仕様 モデル＊1 NEW 項目 BG040M BG160M BG300MG BG302LMG BG505LMG 白黒 / カラー 白黒 画素数 0.4M 1.6M 3.1M 5M インターフェース Gigabit Ethernet IEEE802.3ab (1000BASE-T) 準拠 撮像デバイス＊2 1/2.9型GS-CMOS 1/2.9型GS-CMOS 1/3型GS-CMOS 1/1.8型GS-CMOS 2/3型GS-CMOS (IMX287LLR) (IMX273LLR) (IMX900AMR) (IMX265LLR) (IMX264LLR) 解像度 720(H) x 540(V) 1,440(H) x 1,080(V) 2,048(H) x 1,536(V) 2,448(H) x 2,048(V) 出力フレームレート Mono8 : 291 fps Mono8 : 72 fps Mono8 : 36 fps Mono8 : 22 fps 画素サイズ 6.90μm x 6.90μm 3.45μm x 3.45μm 2.25μm x 2.25μm 3.45μm x 3.45μm MANUAL : 1.08μs ~ 5.49μs (短時 MANUAL : 1.08μs ~ 13.31μs (短時間露光モード), 20μs ~ 16s 間露光モードON), 14μs ~ 16s MANUAL : 30μs ～ 16s MANUAL : 1.08μs ～ 14.44μs モード), 32μs ～ 16s 電子シャッタ AE : 20μs ～ 1s AE : 14μs ~ 1s AE : 30μs ～ 16s (短時間露光 ッタ : AE : 32μs ～ 16s ランダムトリガシャッタ : 20μs ～ 16s (Edge/Bulkモード), ランダムトリガシャッタ: ランダムトリガシャ 200μs ～ パルス幅 (Levelモード) 14μs ~ 16s (Edge / Bulkモード), 30μs ～ 16s (Edge/Bulkモード), ランダムトリガシャッタ : 200μs ~ パルス幅 (Levelモード) 200μs ～ パルス幅 (Levelモード) 32μs ～ 16s (Edge/Bulkモード), 200μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ 感度 1,890 lx 1,700 lx 2,010 lx 3,850 lx 2,600 lx (F5.6, 1/333s) (F5.6, 1/77s) (F5.6, 1/83.3s) (F11, 1/36s) (F11, 1/22s) 1 lx 1 lx 1 lx 2 lx 1 lx 最低被写体照度 (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +24dB, (F1.4, ゲイン : +36dB, 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン MANUAL : 0 ～ +36dB, MANUAL : 0dB ～ +24dB, MANUAL : 0dB ～ +36dB, AGC : 0 ～ +24dB AGC : 0dB ～ +24dB AGC : 0dB ～ +24dB 同期方式 内部同期 映像出力フォーマット Mono 12, Mono 10, Mono 8 読出しモード 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 電源 PoE(Power over Ethenet) / DC12V(±10%) 消費電力 3.3W 以下 (PoE) 3.0W 以下 (PoE) 3.2W 以下 (PoE) 2.7W 以下 (DC12V) 2.4W 以下 (DC12V) 2.7W 以下 (DC12V) レンズマウント Cマウント 外形寸法 29(W)mm x 29(H)mm x 40(D)mm (突起部含まず) 質量 約59g 約60g 使用温度／湿度 温度 : 0℃ ～ 40℃ (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, GigE Vision, GenICam, PoE, IIDC2 *1 : MCG=防塵ガラスあり｜MCF=IRカットフィルタあり *2 : GS-CMOS=グローバルシャッタCMOS 17 �� �� �� �� �.�

BGシリーズ 仕様 モデル＊1 BG040MCG BG160MCG BG300MCG NEW BG302LMCG BG505LMCG 項目 BG040MCF BG160MCF BG300MCF BG302LMCF BG505LMCF 白黒 / カラー カラー 画素数 0.4M 1.6M 3.1M 5M インターフェース Gigabit Ethernet IEEE802.3ab (1000BASE-T) 準拠 撮像デバイス＊2 1/2.9型GS-CMOS 1/2.9型GS-CMOS 1/3型GS-CMOS 1/1.8型GS-CMOS 2/3型GS-CMOS (IMX287LQR) (IMX273LQR) (IMX900AQR) (IMX265LQR) (IMX264LQR) 解像度 720(H) x 540(V) 1,440(H) x 1,080(V) 2,048(H) x 1,536(V) 2,448(H) x 2,048(V) 出力フレームレート Bayer8 : 291fps Bayer8 : 72fps Bayer8 : 36fps Bayer8 / Mono8 : 36fps Bayer8 / Mono8 : 22fps 画素サイズ 6.90μm x 6.90μm 3.45μm x 3.45μm 2.25μm x 2.25μm 3.45μm x 3.45μm MANUAL : 1.08μs ~ 5.49μs (短時 MANUAL : 1.08μs ~ 13.31μs (短時間露光モード), 20μs ~ 16s 間露光モードON), 14μs ~ 16s MANUAL : 30μs ～ 16s MANUAL : 1.08μs ～ 13.31μs AE : 30μs ～ 16s (短時間露光モード), 32μs ～ 16s 電子シャッタ AE : 20μs ～ 1s AE : 14μs ~ 1s ランダムトリガシャッタ : 20μs ～ 16s (Edge/Bulkモード), ランダムトリガシャッタ: ランダムトリガシャッタ : AE : 32μs ～ 16s 30μs ～ 16s (Edge/Bulkモード), ランダムトリガシャッタ : 200μs ～ パルス幅 (Levelモード) 14μs ~ 16s (Edge / Bulkモード), 200μs ~ パルス幅 (Levelモード) 200μs ～ パルス幅 (Levelモード) 32μs ～ 16s (Edge/Bulkモード), 200μs ～ パルス幅 (Levelモード) 走査方式 プログレッシブ カラーフィルタ配列 RGB原色モザイクフィルタ 感度 MCG : 1,550 lx, MCF : 1,650 lx MCG : 2,800 lx, MCF : 2,900 lx MCG : 2,400 lx, MCF : 2,870 lx MCG : 2,500 lx, MCF : 2,600 lx MCG : 3,100 lx, MCF : 3,200 lx (F4, 1/333s) (F5.6, 1/77s) (F5.6, 1/83.3s) (F8, 1/36s) (F11, 1/22s) MCG : 2 lx, MCF : 2 lx MCG : 2 lx, MCF : 2 lx MCG : 2 lx, MCF : 2 lx MCG : 3 lx, MCF : 3 lx MCG : 1 lx, MCF : 1 lx 最低被写体照度 (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +36dB, (F1.4, ゲイン : +24dB, (F1.4, ゲイン : +36dB, 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) 映像レベル : 50%) ガンマ補正 / LUT γ=1.0 ～ 0.45 / 入力12bit, 出力12bit ゲイン MANUAL : 0 ～ +36dB, MANUAL : 0dB ～ +24dB, MANUAL : 0dB ～ +36dB, AGC : 0 ～ +24dB AGC : 0dB ～ +24dB AGC : 0dB ～ +24dB ホワイトバランス MWB, OPWB 同期方式 内部同期 映像出力フォーマット Bayer 12, Bayer 10, Bayer 8 Bayer 12, Bayer 10, Bayer 8, Mono 8 読出しモード 全画素, スケーラブル, ビニング, デシメーション, 水平反転, 垂直反転 電源 PoE(Power over Ethenet) / DC12V(±10%) 消費電力 3.4W 以下 (PoE) 3.0W 以下 (PoE) 3.6W 以下 (PoE) 2.8W 以下 (DC12V) 2.4W 以下 (DC12V) 2.9W 以下 (DC12V) レンズマウント Cマウント 外形寸法 29 (W)mm x 29 (H)mm x 40 (D)mm (突起部含まず) 質量 約60g 使用温度／湿度 温度 : 0℃～ 40℃ (筐体表面温度 : 60℃以下) 湿度 : 10% ～ 90% (非結露) 適用 CE, FCC, RoHS, WEEE, GigE Vision, GenICam, IIDC2 *1 : MG/MCG=防塵ガラスあり｜MCF=IRカットフィルタあり *2 : GS-CMOS=グローバルシャッタCMOS 高速応答技術『Teli Core Technology』 資料 TELI オリジナル IP コア搭載モデル続々登場！ ・独自開発の革新技術で高集積化を実現 ・高速応答技術で通信時間を大幅に短縮 FPGA＋オールインワン・チップを使用したカメラ C P U レ All-in-one ハードウェア処理 ス 化 により、ファームウェア処理 ファームウェア処理 Register Setting 小型化 CPU Mode Setting を無くし、完全ハードウェア化を実現！ USB / GigE Communication 高速化 Data Bus Image FPGA Data Bus USB3 Sensor Driving LINK IP PHY TG Data Data GigE Bus Bus 高集積化により、小型化や高速応答が可能に！ Teli Core Technology 搭載カメラ ハードウェア処理 Register Setting FPGA ファームウェア処理 CXP / USB / GigE ALU Communication 小型化 / MUX Data Bus CoaXPress etc. Data Bus LINK IP PHY USB3 Data Bus Image MAC IP Camera Link GigE Sensor Driving Comm. TG PHY Camera Link T Te e l c i h C 一般的なインターフェース IP を使用したカメラ n o ol r oge y T Te e l c i h C n o ol r ハードウェア処理 oge y Register Setting FPGA ファームウェア処理 CPU CXP / USB / GigE Communication 小型化 Te Te li c ALU CoaXPress h C n o o r lo e 高速化 g y Data Bus / MUX LINK IP Image etc. Data Bus Data Bus USB3 MAC IP PHY Sensor Driving GigE TG MUX Camera Link BUシリーズ例 BGシリーズ例 18 Peripheral I/O

信頼と実績のCamera Linkカメラ BCシリーズ / CSCシリーズ BCシリーズ / CSCS60BM18 BCシリーズ CSCS60BM18 製品の詳細はこちら 製品の詳細はこちら BC040Mシリーズ / BC160Mシリーズ / CSCS60BM18 BC302LMシリーズ / BC505LMシリーズ 29mm x 29mm x 26.5mm 33g 29mm x 29mm x 26.5mm 44g 概要 Camera Linkインターフェースを採用したCMOSカメラです。 筐体サイズ29 mm角と小型・軽量で機器組み込みに最適です。 フレームレートは、0.4M 523fps～5M 36fpsなど、各種ラインアップから適切なカメラをお選びいただけます。 特長 使いやすさ ・カメラ電源はPoCL対応フレームグラバボードより供給 ・CSCS60BM18は、さらに高品質を誇る光軸精度を保証 多彩な機能 ・部分読み出し機能により、さらに高速な映像の読み出しが可能 ・画像処理をより快適にする機能を満載 −異なる撮像条件を設定、出力可能なシーケンシャルシャッタモード −画像反転（水平／垂直）機能付き 外形図 BC040M / BC040MC BC302LMG BC160M / BC160MC �� �-M�挿入可能ねじ長さ�.� BC505LMG / BC505LMCG / BC505LMCF CSCS60BM18 �� �-M� 挿入可能ねじ長さ�.� �� ��.� (�.�) �-M�挿入可能ねじ長さ�.� �� ��.� �.� � Cﾏｳﾝﾄ ( ��) ��.� ��.� (��) ��.� (�.�) ��.� Cマウント � H�深さ� �-M� 挿入可能ねじ長さ�.� �� � H�深さ� �-M�挿入可能ねじ長さ� �� �-M� 挿入可能ねじ長さ� �-M�挿入可能ねじ長さ� �� �� �� �� M�挿入可能ねじ長さ� 周辺機器（オプション） ・カメラリンクケーブル SDR-XXX、PoCL対応 （接続するグラバーボードにより異なります。） ・三脚取付金具 P27 ・Cマウントレンズ P33 ～ 36 カメラデータ ・ピンアサインメント P21 ・分光感度特性 P22 ～ 24 19 �� �� �� � N.P. �� �.�� �� �� � �� N.P. �� ��.� �.��
