表面探傷スコープ SFD240305A

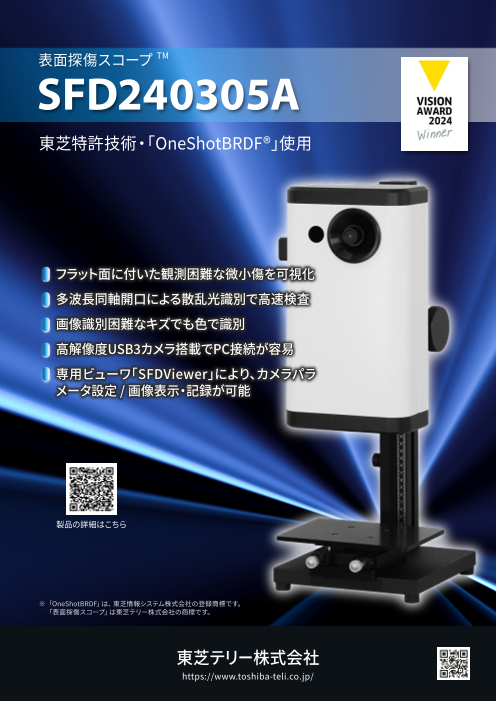

表面探傷スコープ TM SFD240305A 東芝特許技術・「OneShotBRDF®」使用 フラット面に付いた観測困難な微小傷を可視化 多波長同軸開口による散乱光識別で高速検査 画像識別困難なキズでも色で識別 高解像度USB�カメラ搭載でPC接続が容易 専用ビューワ「SFDViewer」により、カメラパラ メータ設定 / 画像表示・記録が可能 製品の詳細はこちら ※ 「OneShotBRDF」は、東芝情報システム株式会社の登録商標です。 「表面探傷スコープ」は東芝テリー株式会社の商標です。 https://www.toshiba-teli.co.jp/

フラット面のキズをワンショット検出 - 表面探傷スコープ TM こんな課題を解決します！ 光学検査技術 現在の課題 この技術で解決できます 『OneShotBRDF®』とは • 検出困難な微小傷が存在する • 検出が難しかった微小傷を検出可能 • 画像処理を用いた検査の場合、 • 画像処理による後処理無しで、 ◀ イメージセンサ 傷の種類により画像処理の最適化が必要 素地と傷・欠陥とを色分離し、検出できる レンズ ▶ • 熟練者の目視検査がメインの場合、 - 熟練者以外でも検査可能 技能・ノウハウ伝承が難しい - 品質の安定化 正反射光 • 官能検査のため、品質が不安定 - 検査時間の短縮 散乱光 平行光照明 • 検査に時間がかかり、高コスト化 • 後処理において、AIとの親和性が良い 多波長同軸開口フィルタ キズにより発生した散乱光の僅かな 被検物 変化を「多波長同軸開口フィルタ」を 通して撮像することで微細欠陥認識 を簡易化できます 表面探傷スコープの得意分野 1 光沢物の検査 2 平面物の検査 3 精細な検査 4 熟練者による •『 OneShotBRDF®』 技術は、東芝研究開発センター 検査 で開発した新技術 照明の映り込みが無く、傷 シート状のものや平面加 特殊光学系により、通常の 画像処理無しで着色検出 • 検査平面での正反射光と、傷などの欠陥で生じる や欠陥が明瞭に検出でき 工面に特化した装置です 画像検査よりも、微細な傷 できるので、熟練作業者で ます や欠陥が検出できます なくとも検査できます 散乱光とを、色情報として分解 • 微 小 欠 陥 を 色 情 報 として 取 得 す るこ とで、 ワンショットで瞬時に鮮明な画像にできる このような光沢平面部の検査に • 多波長同軸開口フィルタは、用途に応じカスタマイズ 可能 � 機構部品 � 光学部品 � 塗装面 � 印刷物 • 金属・樹脂部品 • 光学硝材 • 塗装部品 • 書籍カバー • エッチング部品 • 光学フィルター • 化粧箱 • 鏡面加工面 • プリズム • ミラー PCでの画像処理を使わずに、傷などの 欠陥で生じた散乱光を色により判別可能 撮影サンプル画像 仕様 外形図 ��� (��) ��� �� �� 一般的な光学系 ●光学ユニット部 カラーフィルタ ケーブル出口 交換用蓋 測定視野 * φ�� mm カラーフィルタ 本体取付面 最小傷 * 数 10 μm 確認口 * 参考値 フォーカス ●カメラ部 調整用ツマミ BU����MCF（カラーモデル） 画像中心 ���.� �-M� 挿入可能ねじ長さ8 表面探傷スコープ 搭載カメラ 塗装色:クールホワイト/ブラック ●構成例 スタンド( 別売 ) PC (お客様にてご用意 ) 撮像デバイス Sony 製 IMX��� USB�カメラケーブル 照明ケーブル 解像度 2,455 万画素（ 5,328×4,608 画素） 照明延長 画素サイズ �.�� μm × �.�� μm ケーブル ( 別売 ) 照明電源 ( 別売 ) インターフェース USB �Gbps (USB �.� Gen�) DC 出力 AC 入力 傾斜ステージ( 別売 ) 安 全 に関するご注 意 ●正しく安全にお使いいただくため、ご使用前に必ず「取扱説明書」をよくお読みください。 ●特殊な環境、用途でのご使用の場合、また不明な事項については当社営業部にご相談願います。 東芝テリー株式会社 https://www.toshiba-teli.co.jp/ 取扱店 マシンビジョン営業部 テリー カメラ 本社工場 〒191-0065 東京都日野市旭が丘 4-7-1 電話 : ��� (���) ���� (営業直通) 　FAX : ��� (���) ���� 中部支店 〒450-6630 愛知県名古屋市中村区名駅 1-1-3　JR ゲートタワー 30F (2025年6月移転） 電話 : ��� (���) ���� (代表) FAX : ��� (���) ���� 神戸支店 〒651-0087 兵庫県神戸市中央区御幸通 4-2-20　三宮中央ビルディング 10F 電話 : ��� (���) ���� (代表) FAX : ��� (���) ���� ● 本資料の内容は、予告なしに変更することがあります。 製品詳細は当社営業部までお問い合わせ、またはホームページをご覧ください。 本資料の内容は2025年06月現在のものです。 ● 本文中の会社名・製品名・規格名等の名称、ロゴはそれぞれ、各社各団体における商標または登録商標です。 ● 本製品の使用または、使用不能により生ずる付随的な損害 ( 事業利益の損失など) に関して、当社は一切の責任を負いません。 4000-0562-2506 �� ��� ���.� ��
