直流電圧/電流用デジタルパネルメータ

WPMシリーズ

6つの基本性能を徹底的に見つめ直した新型デジタルパネルメータ

渡辺電機工業株式会社

WPMシリーズは、各種センサからの直流電圧及び直流電圧を扱うデジタルパネルメータです。
作業性・安全性・操作性・視認性・設置性・拡張性の6つの性能が向上しました。
視認性能重視のシングル表示と、寒天設定・安心表示のマルチ表示を選択でき、用途に合わせて最適な表示タイプをご使用いただけます。

もっと見る 閉じる

作業性

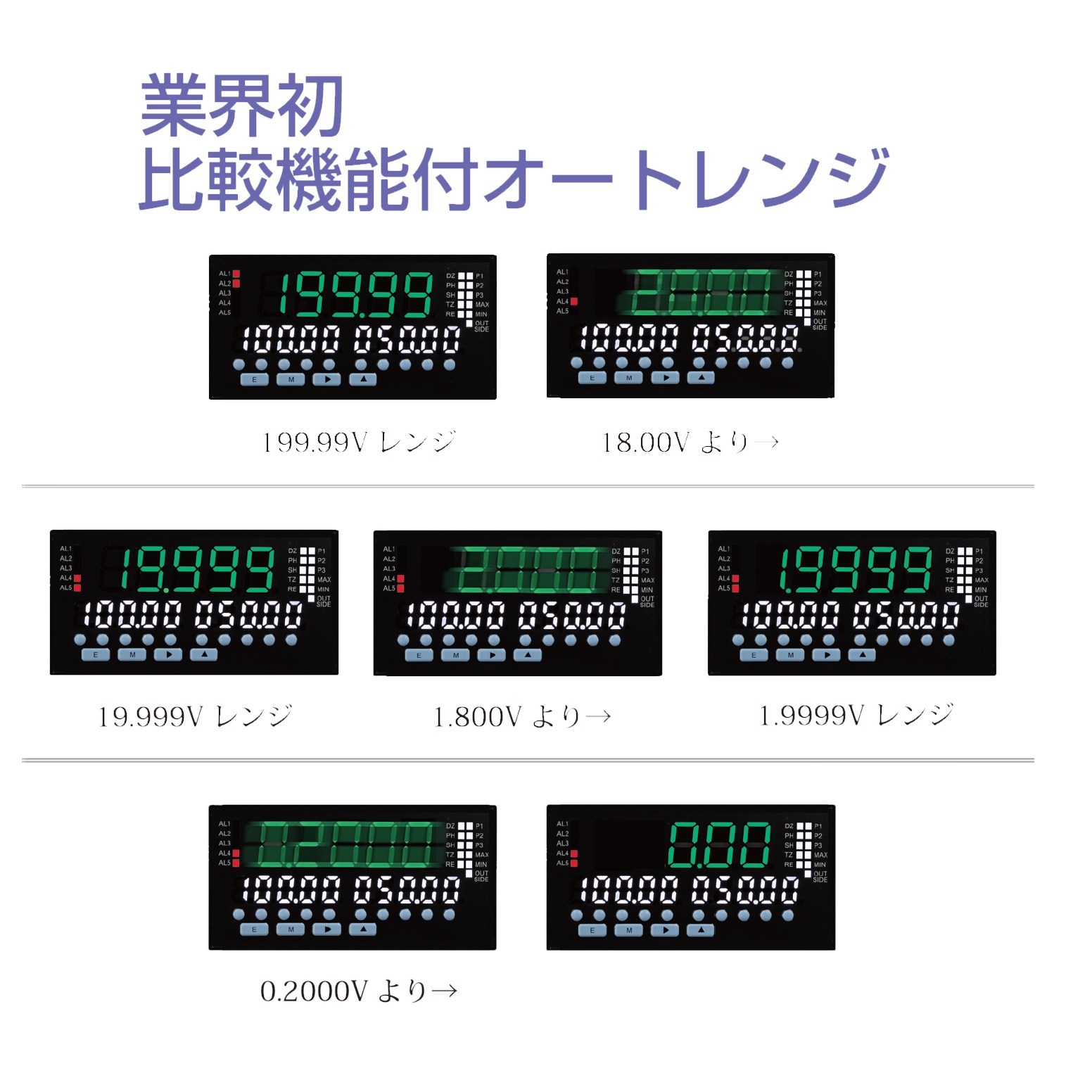

■業界初!デジタルパネルメータで比較機能付オートレンジを搭載
  ・測定範囲から型式構成を設定して購入しなければならない。
  ・マルチレンジであっても、接続端子とレンジ設定を切り替えなければならない。
  ・現場用にマルチメータを購入したいが予算がない。
  「WPMシリーズ」のご使用で上記問題の解決が可能です。

安全性・操作性・視認性

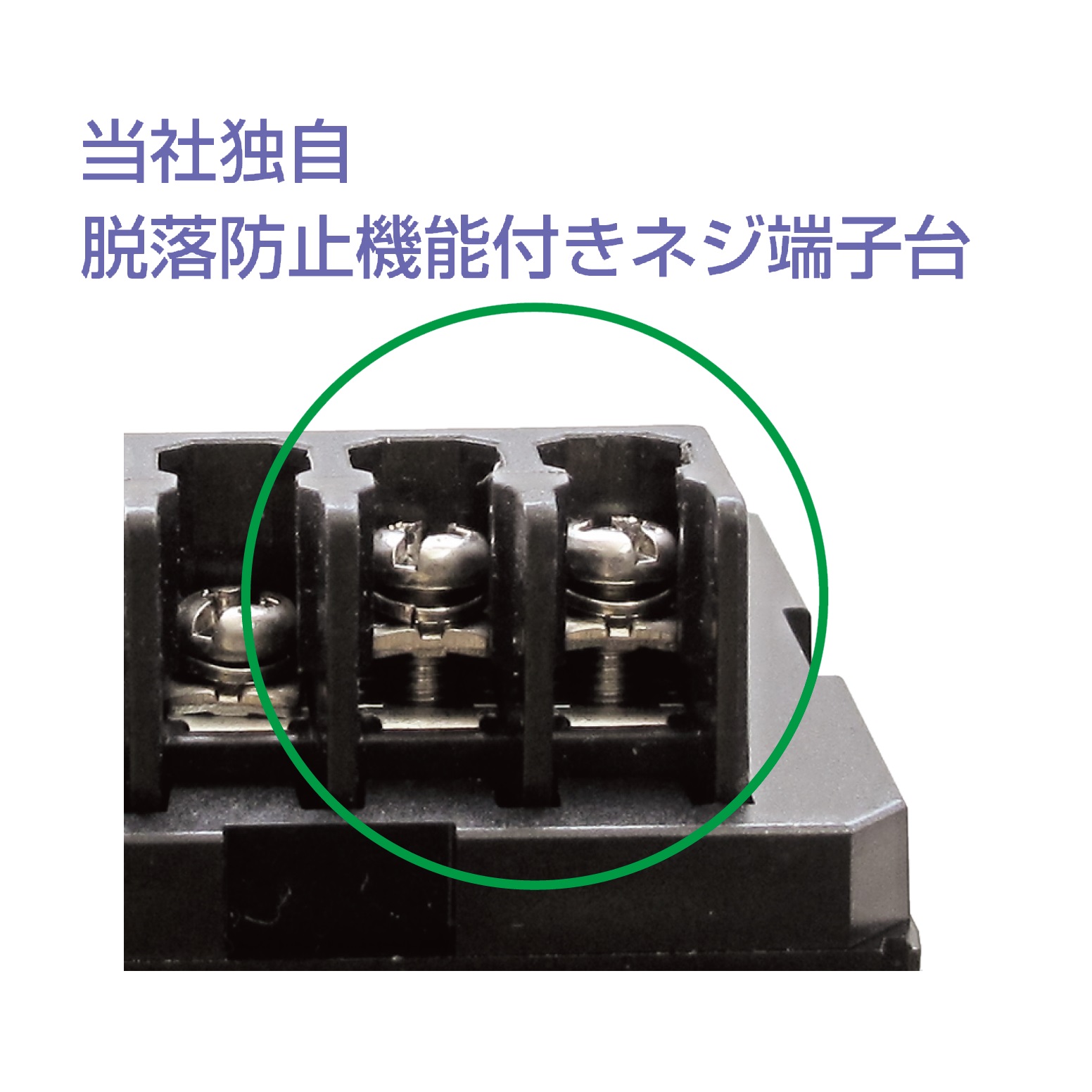

■当社独自!脱落防止機能付きネジ端子台
   ネジ脱落時のショートによる焼損を未然に防ぎます。
■警報設定値の変更作業が可能
   サブモニタの下に配置された桁ごとの比較設定ボタンは、設定方法を知らない現場作業者にも、直感的な操作を可能とします。
■クラス初!表示専用機種に比較警報機能を標準装備
   比較判定結果によるメインLEDの色変化で警報等と同様の役割を果たします。

設置性・拡張性

■業界トップ!本体奥行寸法85.9mm
   組込み時の張り出し寸法は76mmと業界トップ。これにより、奥行120mmクラスの薄型制御ボックスでも、他装置との干渉を最小限に防ぐことができます。

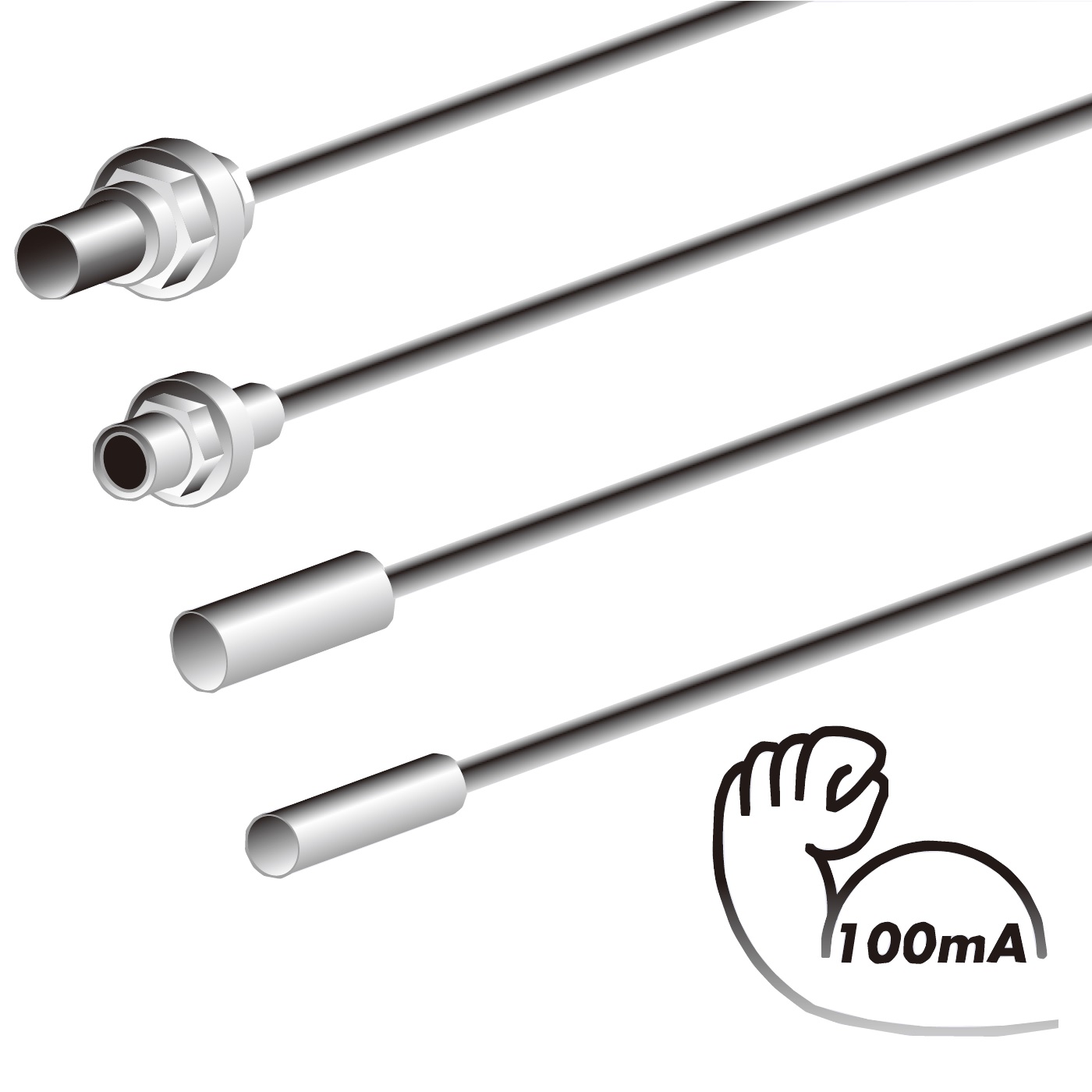

■最高ランク!余裕の補助電源
センサ用補助電源は、100mA(DC12V)または50mA(DC24V)と大容量。あらゆるセンサの供給電源に対応可能です。

主な用途 ○各種センサ信号の現場表示
○製造現場での信号測定・表示・判定
入力仕様 直流電圧/直流電流
出力仕様 アナログ出力×1点
 直流電圧/直流電流
警報出力×5点
 リレー接点出力・・・AC125V 0.3A/DC30V 1A
 フォトカプラ・・・DC30V 50mA
電源 AC100~240V
許容差 ±0.1%fs+1digit
耐電圧 AC2000V
重量(質量) 約250g
適合規格 EN61326-1
EN61010-1
外形寸法(HWD) 48×96×97.5mm
使用温湿度 0~+50℃
35~85%RH
パネルサイズ 48×96mm
表示桁数 5桁

渡辺電機工業株式会社

渡辺電機工業は、創業80年の歴史を持つ「計装と計測制御機器の専門メーカ」です。 1.ズバリ、専門メーカであること。4つの技術と顧客サポートが強み 渡辺電機工業の強みは、ずばり「専門メーカ」であ...
