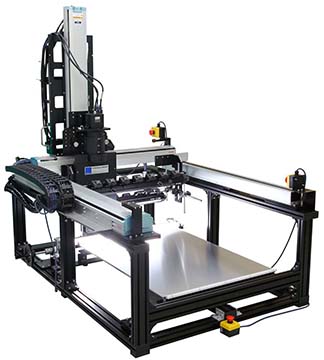

オルソ・スキャナ OrthoScan-IMAGER

OSI-C60100

CAD化を諦めていた図面のベクター変換用大型イメージスキャナ。テレセントリックレンズを採用した歪みゼロの画像計測イメージスキャナ。

アイメジャー株式会社

●図面入力に
絶対寸法精度:±0.1mm/1メートルあたり。(相対寸法精度 1万対1)
『巨大な図面を高い寸法精度で画像取り込みしたい。』
従来、図面入力に用いられるイメージスキャナの寸法精度は、縮小光学系を用いる場合、温度変動による倍率変化を避けることができませんでした。また、接触にて紙送りを行うシートフィード方式のイメージスキャナは、紙送り精度に問題がありました。
 OrthoScan-IMAGER は、非接触で画像取り込みするだけでなく、テレセントリックレンズを使用することで、温度変動による光学的な倍率変動や、被写体の浮き沈み(焦点位置)による倍率変動の影響が非常に小さいという特徴があります。
●画像計測に
リバースエンジニアリングや、納品検査など、200mmを超える大きさの対象物のデジタル画像を得て、画像計測するためのイメージスキャナです。デモ機では、600x1000mm高さ125mmまで対応可能です。光学解像度 800ppi(32μm)、最高1200ppiまで生成可能。絶対寸法精度 ±0.1mm/1メートルあたり。スキャン時間:10分間(800ppi、600x 1000mm)
●デジタルアーカイブに
『高解像度で画像を得ること』と、『巨大な被写体を撮影すること』は相反する要求でした。
 OrthoScan-IMAGER はその要求を同時に満たします。
 デジタルアーカイブの常識を塗り替える革新的なイメージスキャナの登場です。
プレビューボタンを押し、取り込み範囲を指定し、スキャンボタンを押す。
 この、従来のイメージスキャナの操作性のまま、どなたでも、ギガピクセル(10億画素)オーダーの画像を得る事ができます。しかも、被写体はフェイスアップで設置できるので、貴重な文化財や資料に撮影システムが直接触れる事無く、非接触での撮影が可能です。

もっと見る 閉じる

オルソ・スキャナ OrthoScan-IMAGERのダウンロード (3.9Mb)

主な用途 (1)大型図面のCADデータ化。電子データ化。
(2)1mx1mサイズの対象物(高さ120mmまで)をテレセントリックレンズで撮像して画像計測する。
(3)デジタルアーカイブ。
URL http://www.imeasure.co.jp/ortho/
