高機能・低価格 3D/2D CAD VariCAD

株式会社エーディーディー

VariCAD は機械工学設計向けの 3D/2D CAD ソフトで、コンパクトで使い易く、機械設計に必要な全ての機能を搭載しています。この高機能 3D/2D メカ CAD ソフトを 10 万円以下のお手頃な価格でご提供しております。
◇CAD 設計者の意見を取り入れた使いやすいユーザーインターフェース
◇2D 機械製図 / 3D モデリング対応
◇さまざまな計算が可能(2D 断面領域、表面積、体積、質量、重心)
◇機械部品(ANSI、DIN)とシンボルライブラリを標準装備
◇他の CAD ソフトの機能を多数備えながらも低価格
 低価格なので、今から 3D 設計を始めたい方にもおすすめ!!
◇他の CAD システムとの互換性もバッチリ!
 出力:STEP 形式(3D)、STL 形式(3D)、IGES 形式(3D)、DWG 形式(2D)、DXF 形式(2D)
 入力:STEP 形式(3D)、DWG 形式(2D)、DXF 形式(2D)
◇Windows 10 にも対応

◇無料試用版
下記製品ホームページより、試用版をダウンロードしてお試しいただけます。

http://varicad.add-soft.jp/download/

もっと見る 閉じる

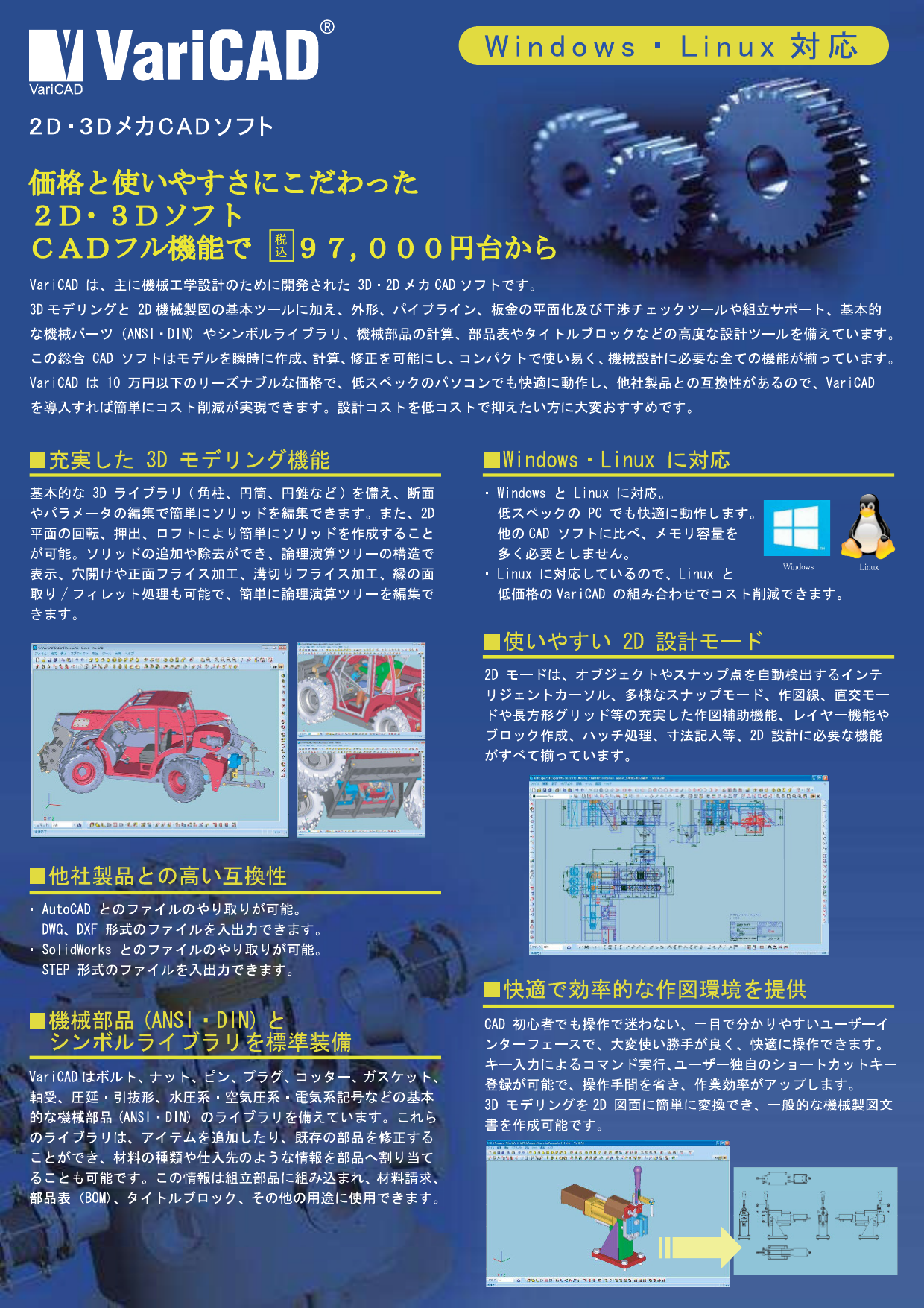

VariCAD カタログのダウンロード (1.3Mb)

機械設計のために開発された 3D/2D CAD ソフトウェア

3D CAD ソフトの「VariCAD」 は、機械設計の為の総合 CAD ソリューションです。
コンパクトで速く、簡単に使用でき、機械設計に必要な全ての機能を備えています。

3D CAD ソフトの VariCAD は、設計者が 3D モデルを効率よく作成、評価、修正できる、必要な機能を 1 つに搭載した総合 CAD ソフトウェアです。
高いコストパフォーマンスや、パワフルな機能と簡単で瞬時に動作するユーザーインターフェースは、
多くの 3D CAD ユーザーから高い評価を得ています。

VariCAD は、3D モデリングと 2D 製図、寸法記入のパワフルなツールに加えて、 スタンダードな機械部品(ANSI、DIN)のライブラリ、基本的な機械構成部品の計算機能、部品表(BOM)やタイトルブロック等の高度な設計ツールを備えています。

また、VariCAD は高性能低価格でご提供しており、優れた作業効率とコストパフォーマンスで、
「モノづくり」に携わる方を支援します。

ユーザーインターフェースとシステム環境

3D CAD ソフト「VariCAD」のグラフィカルユーザーインターフェース(GUI)は一目で分かりやすい 3D/2D 座標で設計されています。

設計者の思考過程を反映させ、GUI を細部にわたるまで考慮し、設計者のニーズに合わせています。
その為、設計者のアイデアをすぐに捉え、最小限の手順で操作することができます。
全てのコマンドは使いやすさに重点をおいて開発されており、インテリジェントカーソル、
多様な検出機能、選択モード、2D 作図線、直交グリッドの様なツールは、作業を簡単にする VariCAD ツールのほんの一部です。また 3D モデルの作成から開始することができ、作成した 3D モデリングを 2D 図面に簡単に変換できます。もちろん 2D 内だけの描画も可能です。

3D での描画は実際の部品や組立部品により近い描写で自然に表現されます。
3D の描画方法は、2D 製図よりも、さらに直感的な描画方法となります。

また、キー入力によるコマンド実行、ユーザー独自のショートカットキー登録が可能で、操作手間を省き、作業効率がアップします。

互換性

VariCAD は他の CAD システムとのファイル交換が可能です。

STEP 形式(3D)、STL 形式(3D)、IGES 形式(3D)、DWG 形式(2D)、DXF 形式(2D)を出力することができ、 STEP 形式(3D)、DWG 形式(2D)、DXF 形式(2D)を入力することができます。

ファイルは個別に変換、または一括変換することができ、複数のファイルを一度に変換できます。

3D モデリング

VariCAD は基本的な 3D ソリッドのライブラリ(角柱、円筒、円錐など)を備えており、元のプロファイルやパラメータの編集で、簡単に修正できます。

ソリッドは、プロファイルの回転、押出、ロフトによって簡単に作成でき、ツールを使用して 2 つのプロファイル間でブレンドしたり、円と長方形間でロフトしたり、らせん表面の作成をすることもできます。

また、ソリッドの追加や除去ができ、論理演算ツリーの構造で実際の機械部品を表します。
論理演算には自動裁断や除去体積による自動除去のオプションがあります。
もちろん、穴開けや正面フライス加工、溝切りフライス加工、縁の面取り/フィレット処理も可能です。
論理演算ツリーはとても簡単に編集できます。

3D ツール - 組立品、グループ、部品など

VariCAD には組立サポートのためのツールがあります。

部品と組立部品間にリンクを作成した場合、部品ファイルを変更すると組立部品ファイルにその変更が反映され、
反対に組立部品ファイルを変更すると部品ファイルへ反映されます。
この場合、1 つのオブジェクトを編集するだけでリンクした全てのコピーを更新することができます。

ソリッドグループも同様に、複数のオブジェクトを選択し、簡単に変更していただけます。

衝突試験(干渉)

3D モデリングの素晴らしい機能の 1 つに構成部品の干渉チェックがあります。
VariCAD では、構成部品間の衝突(体積の重なり合い)がないか、3D 組立部品をチェックできます。

計算

VariCAD は 2D プロファイル領域、表面積、体積、密度、重心を計算します。

また機械設計者が普段使用する基本部品に対応した機械部品の計算ライブラリがあります。
それらの機械部品には、引張ばね、圧縮ばね、ボルト接続、丸ピン、角キー、スプライン回転軸、軸受、
梁(曲げおよびねじりの為の)、平歯車、すぐばかさ歯車、V ベルト駆動があります

表面の展開(板金の平面化)

VariCAD は 3D ソリッド表面の展開平面図を作成できます。

また、さらに処理ができるよう展開表面の XY 座標をテキストファイルへ保存することができます。
曲げ係数を入力して計算をカスタマイズすることもできます。

機械部品とシンボルライブラリ

VariCAD はボルト、ナット、ピン、プラグ、コッター、ガスケット、軸受、圧延・引抜形などの基本的な機械部品(ANSI、DIN)や油圧系・電気系記号のライブラリを備えています。

これらのライブラリは、アイテムを追加したり、既存の部品を修正することができます。
全ての 2D 寸法と、ほとんどの 3D 寸法の編集が可能です。

また、材料の種類や仕入先のような情報を部品へ割り当てることもできます。
この情報は組立部品に組み込まれ、材料請求、部品表(BOM)、タイトルブロック、その他の用途に使用できます。

主な用途 3D/2D CAD ソフト
URL http://varicad.add-soft.jp/
動作環境 Windows 版 ◆Windows 版 必須環境

対応 OS
Microsoft Windows 10 (32 / 64 ビット)
Microsoft Windows 8.1 (32 / 64 ビット)
Microsoft Windows 8 (32 / 64 ビット)
Microsoft Windows 7 (32 / 64 ビット)
Microsoft Windows Vista (32 / 64 ビット)
CPU 2GHz 以上 のプロセッサ
メモリ 4 GB 以上
ハードディスク 空き容量 250 MB 以上 (2 GB 以上推奨)
グラフィック OpenGL アクセラレータ対応グラフィックカード
VRAM 1 GB 以上
マウス スクロールホイール付 2 ボタンマウス

◆Windows 版 推奨環境 (快適に利用できる環境)

OS
Microsoft Windows 8.1 (64 ビット)
Microsoft Windows 8 (64 ビット)
Microsoft Windows 7 (64 ビット)
CPU Intel Core i5 (3.0 GHz) 以上
(例:Intel Core i5-4460 など)
メモリ 8 GB 以上
ハードディスク 空き容量 2 GB 以上
グラフィック OpenGL 4.3 以上に対応した VRAM 2 GB 以上のグラフィックカード
NVIDIA 社製推奨 (例:GeForce GTX 960 など)
マウス スクロールホイール付 5 ボタンマウス
動作環境 Linux 版 ◆Linux 版 必須環境

対応 OS
Ubuntu / Kubuntu (32 / 64 ビット)
openSUSE (32 / 64 ビット)
Debian (32 / 64 ビット)
Red Hat (32 / 64 ビット)
CentOS (32 / 64 ビット)
メモリ 4 GB 以上
ハードディスク 空き容量 250 MB 以上 (2 GB 以上推奨)
グラフィック OpenGL アクセラレータ対応グラフィックカード
VRAM 1 GB 以上
マウス スクロールホイール付 2 ボタンマウス
必要ライブラリ
libstdc++5 ライブラリ
OpenGL ライブラリ
OpenGL (拡張GLX) をサポートする XServer

◆Linux 版 推奨環境 (快適に利用できる環境)

OS
Ubuntu / Kubuntu (64 ビット)
openSUSE (64 ビット)
Debian (64 ビット)
Red Hat (64 ビット)
CentOS (64 ビット)
CPU Intel Core i5 (3.0 GHz) 以上
(例:Intel Core i5-4460 など)
メモリ 8 GB 以上
ハードディスク 空き容量 2 GB 以上
グラフィック OpenGL 4.3 以上に対応した VRAM 2 GB 以上のグラフィックカード
NVIDIA 社製推奨 (例:GeForce GTX 960 など)
マウス スクロールホイール付 5 ボタンマウス
必須ライブラリ
libstdc++5 ライブラリ
OpenGL ライブラリ
OpenGL (拡張GLX) をサポートする XServer
