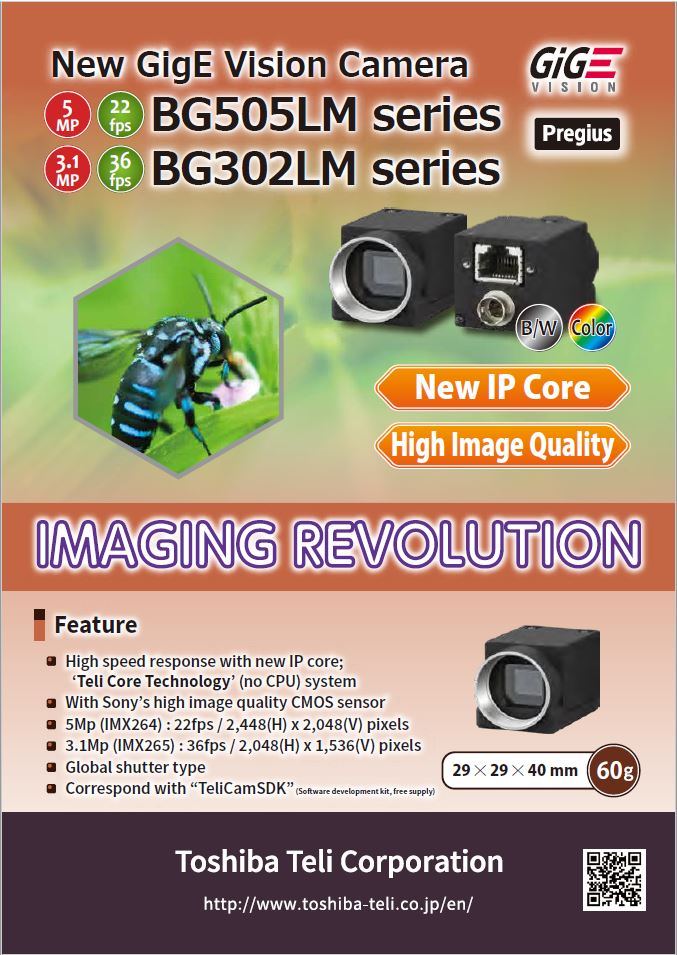

Toshiba Teli GigE Vision Camera BG505LM Series / BG302LM Series (Chinese version)

Product Catalog

GigE Vision Camera for machine vision

BG series has Gigabit Ethernet interface for image output and camera control.
Compact and light, suitable for set in equipment.
3 years warranty.
* "Gigabit Ethernet interface" makes PC connection easier.
* Power supply complies with Power over Ethernet (PoE) based on IEEE802.3af.
* Body size in most compact class is suitable for setting in equipment.
* LAN cable is adopted for flexible connection to equipment which needs long cable.
* TELI original software "TeliCamSDK" is available to free download as SDK.

Document Information

Document Title Toshiba Teli GigE Vision Camera BG505LM Series / BG302LM Series (Chinese version)
Document Type Product Catalog
File size 1Mb
Category
Company Toshiba Teli Corporation (Documents List)

Documents related to this company

この企業の関連カタログの表紙

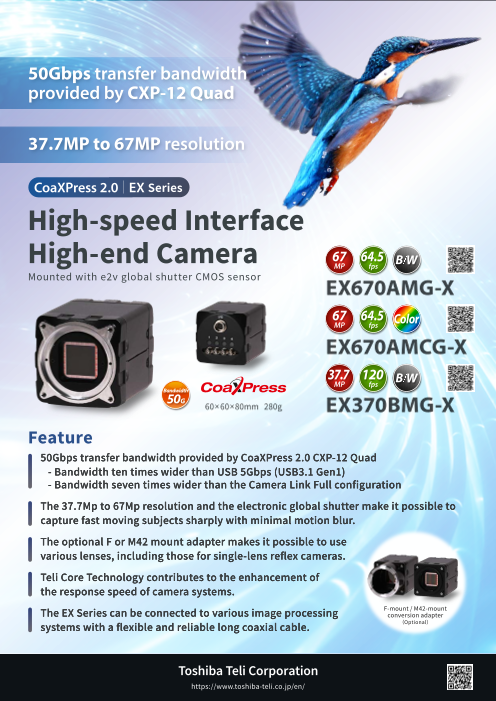

Toshiba Teli CoaXPress 2.0 CMOS Camera EX Series leaflet
Product Catalog

Toshiba Teli Corporation

この企業の関連カタログの表紙

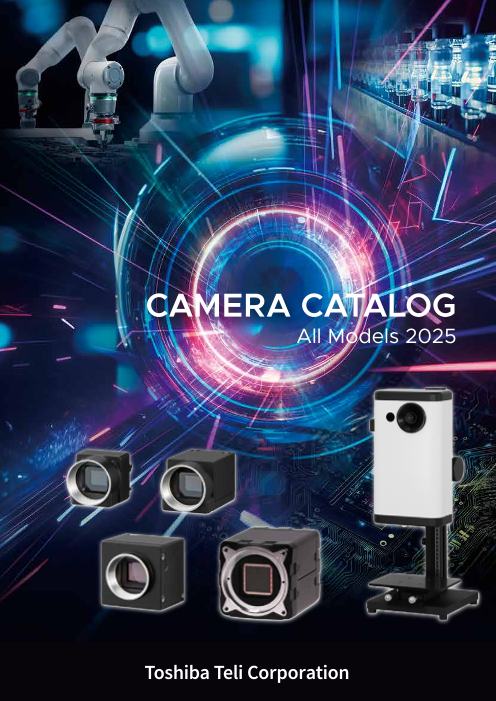

Toshiba Teli Camera Catalog All Models 2025 -
Product Catalog

Toshiba Teli Corporation

Document Contents

Page1

新的GigE Vision相机 5 22MP fps BG505LM系列 3.1 36MP fps BG302LM系列 B/W Color 新的 IP Core 高灵敏度・高图像质量 产品性能 搭载高速反应技术的 IP 核心‘Teli Core Technology’( 没有 CPU) Sony 特色 CMOS 图像传感器 501 万像素 (IMX264):22fps / 2,448(H)×2,048(V) 像素 315 万像素 (IMX265):36fps / 2,048(H)×1,536(V) 像素 全局快门 29 ✕ 29 ✕ 40 mm 60 支持软件开发工具包的‘TeliCamSDK’ ( 免费 )
Page2

规格 黑白/彩色 黑白 彩色 黑白 彩色 像素 315万像素 501万像素 类目 产品型号 BG302LMG BG302LMCG BG505LMG BG505LMCG BG302LMCF BG505LMCF 相机接口 Gigabit Ethernet IEEE802.3ab (1000BASE-T), IEEE802.3u (100BASE-TX) 传感器 1/1.8 型 CMOS (IMX265) 2/3 型 CMOS (IMX264) 分辨率 2,048 (H) x 1,536 (V) 2,448 (H) x 2,048 (V) 最大帧速度 (全像素读出) 36 fps (Mono 8), 18 fps (Mono 10 / 12) 36 fps (Bayer 8, Nono 8), 22 fps (Mono 8), 11 fps (Mono 10 / 12) 22 fps (Bayer 8, Nono 8), 18 fps (Bayer 10 / 12) 11 fps (Bayer 10 / 12) 像元尺寸 3.45 (H) × 3.45 (V) μm 电子快门 手动快门 (全局快门) / 随机触发快门 (全局快门) 随机触发快门类型 外触发 / 软触发 随机触发快门模式 Edge/ Level / Bulk (255 次) 连续快门 16 次 (最大值) 曝光时间 30 μs 到 16 s (参见产品手册标注), 30 μs 到 1 s (自動), 32 μs 到 16 s (参见产品手册标注), 32 μs 到 1 s (自動),30 μs 到 16 s (Edge 或 Bulk 模式), 触发宽度 (Level模式) 32 μs 到 16 s (Edge 或 Bulk 模式), 触发宽度 (Level模式) 扫描方式 逐行扫描 片上彩色滤光片 - RGB原色马赛克 - RGB原色马赛克 防尘玻璃 / 红外滤镜 MG : 防尘玻璃 MCG=防尘玻璃 / MCF=红外滤镜 MG : 防尘玻璃 MCG=防尘玻璃 / MCF=红外滤镜 标准感光度 (增益 : 0 dB) 3,850 lx, F11, 1/36 s CG : 2,500 lx, F8, 1/36 s 2,600 lx, F11, 1/22 s CG : 3,100 lx, F11, 1/22 s CF : 2,600 lx, F8, 1/36 s CF : 3,200 lx, F11, 1/22 s 2 lx 最小感光度 (视频电平 : 50 %) CG : 3 lx, CF : 3 lx 2 lx CG : 2 lx, CF : 2 lx (F1.4, 增益 : +24 dB) (F1.4, 增益 : +24 dB) (F1.4, 增益 : +24 dB) (F1.4, 增益 : +24 dB) 增益 0 到 +24dB (参见产品手册标注, 自動) 黑电平设置 -25 到 +25 % 白平衡 - 手动白平衡, 一键白平衡 - 手动白平衡, 一键白平衡 CG : 不规定, CF : 2,500 到 6,500 K CG : 不规定, CF : 2,500 到 6,500 K γ / LUT γ=1.0 到 0.45 / 输入 12 bit, 输出 12 bit 锐度 ✔ - ✔ - 测试模式 ✔ 图像储存数量 (全像素读出) 21 张 21 张 13 张 13 张 (Mono 8 的时候) (Bayer 8 的时候) (Mono 8 的时候) (Bayer 8 的时候) 图像重传功能 ✔ 图片时间戳 ✔ 事件通知功能 FrameTrigger / FrameTriggerError / FrameTriggerWait / FrameTransferStart / FrameTransferEnd / ExposureStart / ExposureEnd / Timer0Start / Timer0End Chunk ✔ (FrameID / ExposureTime / Gain / LineStatusAll / FrameBurstTriggerCount / SequentialShutterNumber / SequentialShutterElement 等等) Mono 8 / 10 / 12 bit Bayer 8 / 10 / 12 bit, Bayer 8 bit Mono 8 / 10 / 12 bit Bayer 8 / 10 / 12 bit, Bayer 8 bit 像素输出格式 全像素, Scalable (单ROI), 全像素, Scalable (单ROI), 全像素, Scalable (单ROI), 全像素, Scalable (单ROI), Binning, Decimation, 镜像, 翻动 Binning, Decimation, 镜像, 翻动 Binning, Decimation, 镜像, 翻动 Binning, Decimation, 镜像, 翻动 外触发输入 / 通道数 1 通道 / 光电耦合器输入 GPIO输入输出 / 通道数 1 通道 / 光电耦合器输出 (输出信号切换), 1 通道 / LVTTL输出入 (输出信号切换) 电源 PoE (从RJ- 45连接器输入) / DC +12 V ±10 % (从HIROSE连接器输入) 能量消耗 3.2 W (PoE) / 2.7 W (HIROSE连接器) 3.6 W (PoE) / 2.9 W (HIROSE连接器) 3.2 W (PoE) / 2.7 W (HIROSE连接器) 3.6 W (PoE) / 2.9 W (HIROSE连接器) 镜头接口 C口 相机尺寸 / 重量 29 (W) x 29 (H) x 40 (D) mm (不包含凸起部分) / 约 60 g 运行环境要求 温度 : 0 ℃ 到 40 ℃ (外壳表面温度 60 ℃下面 **1) / 湿度 : 10 % 到 90 % (不支持冷凝) 认证 CE, FCC, RoHS, WEEE, GigE Vision (1.2版本), GenICam (2.4版本, 3.0版本), PoE (IEEE802.3af), IIDC2 (1.1.0版本) 产品供应时间 已经供应 已经供应 已经供应 (请联系我们) **1: 取决于序列号。 请确认规格中的详细信息。 TeliCamSDK 外形图 Application 轻松捕捉图像 HIROSE 连接器引脚分配 C/C++ *1 *1,*2 GEN<i>CAM 可用 1 Power (DC +12V)4 3 2 External Trigger Input DNET GenTL 5 2 3 GPIO Output / Input 4 GPIO Output TeliCamSDK 为了便于编程提供各种功能 6 1 5 GPIO Ground 6 Ground Function setting Image capture 丰富的示例代码 2-M2 可插入螺杆长度 4 GenAPI, XML Image convert 52 (6.3) 29 (12) 40 20 Register R/W Image storage 简单易懂的 API 手册 System Enumeration Cameras USB3.0 和 GigE 共用同一 SDK TeliCamSDK for Linux 支持 ARM 架构。 - Jetson TK1 - Jetson TX2 C口 - Odroid XU4 (*5) - Raspberry pi 3 (*5, *6) 4.8 9 bit Windows LinuxXP SP3 Vista 7 8.1 10 Ubuntu Debian14.04 LTS 8.1.0 Linux ARM 32 *3 *3    *4 *4 *4 64 - *3      *4 6-M3 可插入螺杆长度 3 23.5 4-M2 可插入螺杆长度 3 *1: Windows 版 / *2: 只有 USB / *3: 在旧的版本对应 / *4: 请联系我们 / *5: 使用 GigE Vision 相机时,可能会错过图像,具体取决于 PC 规格。 / 15 23.7 *6: USB3 Vision 相机不可用。 安全须知 ● 在使用相机前,请仔细阅读产品说明,以保证使用产品时的安全性和正确性。● 如果您需要在特殊环境下使用,或者您有任何问题,请与我们的销售部门联系。 东芝泰力 相机 搜索 ● 该产品目录上的信息会在没有公告的情况下有所更改。 该产品目录是2019年9月的信息。 ● Pregius 均为 Sony 公司的注册商标。 公司名称,产品名称或标识,可能是各公司或组织的商标或注册商标。 ● 因用户自己造成的产品损坏,不在我司责任范围内。 4000-0037-1909 29 20 12 20 7.3
