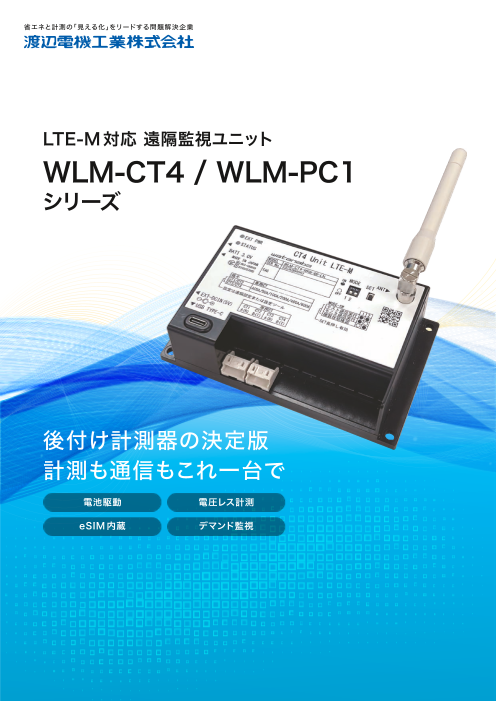

省エネと計測の｢見える化｣をリードする問題解決企業 LTE-M対応 遠隔監視ユニット WLM-CT4 / WLM-PC1 シリーズ 後付け計測器の決定版 計測も通信もこれ一台で 電池駆動 電圧レス計測 eSIM内蔵 デマンド監視

CT電流値から電力量を算出 電池駆動でクラウドにデータを送信します WLM-CT4 Series LTE-M回線 しきい値監視 長期電池駆動 計測器のしきい値超過で 電源配線が不要！ 即時クラウドに警報通知 外付電池で4年間駆動 通信内蔵 ACアダプタもOK 通信モジュール内蔵！ 電源ONでクラウドにデータ送信 簡単計測 警報メール クラウドから指定アドレスに 計測のための作業は2つだけ！ 警報メールが送信可能 ①分割CTの設置 ②CT線と本体のコネクタ接続 最大4個まで接続 電圧レス計測 電圧配線が不要！ 電流値から仮想電力量を算出 アプリケーション例 電流計測で装置の稼働状態を把握 機械のチョコ停が頻繁に起こる現場では、まずは設備の稼働状態を正確に計測し、その傾向と原因を把握することが重要です。 そこから対策を行い、稼働率向上・予防保全へと繋げることが効果的です。 分電盤 装置の稼働状況と照らして異常の傾向を捉え、 事前対策の検討に繋げることができます。 CT（電流センサ） インターネット LTE-M通信 （計測器内蔵） 分電盤 or 装置側 任意のしきい値超過で警報メールを送信します。 どちらでもOK 装置 異常兆候を早期に検知することが可能です。 通常時は5分のサンプリングデータを 1日1回クラウドに送信します。 WLM-CT4で装置ごとの電流負荷を計測します。配線が分割CTによる 電流計測だけなので、計測器の設置場所は分電盤側でも装置側でもお客様 の環境に合わせて対応できます。電圧･力率の値を設定し、仮想の電力量 データとして管理可能です。 WLMシリーズは本体にSIMを内蔵し、計測器から直接クラウドにデータを 送信します。通信機器を準備する必要がなく、システム費用の圧縮に貢献し 三相3線（平衡負荷）はCT1個で計測可能 ます。 2

現場配線について 設置は電流センサを接続するだけ！盤面にマグネットで取付け設置完了です。 ※ねじ取付にも対応 CT電流値と事前設定した電圧･力率から電力量を算出します。測定した電流データまたは算出した電力量データのいずれかをクラウドに送信します。 線を計測器｢WLM｣へ STEP 1 ブレーカー 2次側にセンサを取り付ける STEP 3 分割タイプで CTの配 ワンタッチ取付 STEP 4 コネクタ接続でワンタッチ取付 三 :どれか1相にCT設置 STEP 2 相3線 単相3線:1相と2相にCT設置 マグネットでワンタッチ取付 電力計測の現場配線 ■ 単相2線回路計測の場合 ■ 単相3線/三相3線（2CT）回路計測の場合 ■ 単相2線、単相3線/三相3線混在回路計測の場合 ■ 三相3線（1CT）回路計測の場合 3

LTE-M対応 CT計測ユニット 基本仕様 入 力 信 号 CT電流入力（専用CT計測） 入 力 点 数 最大4ch 測 定 回 路 単相2線/単相3線/三相3線（2CT）/三相3線（1CT） 測 定 要 素 電流（瞬時または平均）/ 電力量演算値（仮想電圧、仮想力率での電力量演算） 入 力 定 格 5A/50A/100A/200A/400A/600A（専用分割CT使用） 5Aタイプは1段目CTの定格設定が可能（～9999A） 計 測 間 隔 10秒 測 定 方 法 実効値演算方式 許 容 差 （ C T 誤 差 含まず ） 電流：±1%fs 蓄 積 仕 様 差分電力量（仮想電圧、仮想力率での差分電力量演算値）、 電流（瞬時または平均）より選択 5分 蓄 積 間 隔 （1分/5分/10分/30分/60分より出荷時設定可能 ※要キッティング打合せ） 蓄積期間：68日分（4ch、5分周期） 特　長 ・ 電池駆動：専用バッテリー（別売）で約4年間駆動※1 電 源 ・ ACアダプター：専用ACアダプター（別売） 本器は、CTからの電流を計測し、LTE-M通信を通じてクラウド等 ※電池とACアダプターの併用可能 のサーバーへ計測データを送信します。広域展開する拠点や、 ・ USB：設定時にパソコンから給電（Type-C） フィールドに点在する設備や装置の状態監視など、遠隔での一元 L T E - M 通信 KDDI回線 管理を可能にします。電池駆動のため電源線や信号線の配線工 プ ロ ト コ ル HTTP 事が不要で導入コストの削減にも貢献します。 デ ー タ 形 式 JSON形式 U S B 接続 Type-C（USB2.0）（WLM設定ツールと通信時に使用） 外 形 寸 法 本体：75.5（H）×128（W）×34（D）mm（ 突起部含まず） 1 2 3 専用バッテリー：60（H）×128（W）×24（D）mm 質 量 本体：約160g（ L字アンテナ含む） LTE-M 専用バッテリー：約180g　　ACアダプター：約135g 通信対応 電池駆動 警報通知 使用温湿度範囲 バッテリー使用時：－20℃～＋60℃※2　90%RH（非結露） ACアダプター使用時：－10℃～＋60℃　90%RH（非結露） カレンダー機能 内蔵電池にて停電時も時刻を継続 LTE-M通信で日本標準時に自動補正 遠隔監視を簡単に安価に実現 ! 付 属 品 L字アンテナ※3 ※1　送信周期・蓄積条件・送信内容による ※2　低温度環境下では電池性能の劣化により寿命が短くなります ※3　型式による 型　式 WLM－CT4－N K N－00－□N シリーズ 種　別 オプション キャリア 電　源 付　番 アンテナ 付属品 説　明 WLM LTE-M対応センサユニット CT4 CT入力4点（専用分割CT使用） N なし K KDDI専用 N 標準（ACアダプター＋電池駆動両用） 00 標準 N L字アンテナ：付属なし L L字アンテナ：付属あり N 標準 4

WLM-CT4 関連製品 付属品（本体型式による） 製品名 型　式 内　容 L字アンテナ WAC-ANT-L01 専用CT 製品名 型　式 内　容 小形分割CT CTL-10-CLS9-00 小形分割CT　5A用 WACT-100 分割CT　50A/100A共用 WACT-200 分割CT　200A用 分割CT WCTF-400A-K 分割CT　400A用 WCTF-600A-K 分割CT　600A用 CT接続ケーブル CTL-BUN-2P ケーブル長2mの専用CTケーブル CT延長ケーブル CTL-EN-03 ケーブル長3mの専用CTケーブル／3本まで延長接続可能 アクセサリ（別売） 製品名 型　式 内　容 延長用外付けアンテナ WAC-ANT-E05 5mケーブル付きアンテナ ACアダプター WKSW-523H 交換用バッテリー WAC-BAT-LB01 バッテリーボックス WAC-BC15-LB01 交換用バッテリー（WAC-BAT-LB01）内蔵 取付用マグネット WAC-MG-01 本体にねじ締め固定して使用（4個1セット、固定ネジ付属） 外形寸法図 ■ 計測ユニット本体 ■ バッテリーボックス 48.5 14.6max ■ ACアダプター 31.5 17.0 12.7 11.7 10.8min ■ L字アンテナ AC ADAPTOR 1.5 104.0 100.0 単位：mm 9.5 5 Φ9.0 Φ12.0 19.0 φ5.5 φ2.1 1810～1960 (Total Length) 6.3 14.0 69.5

デマンド計測･予測を行い､ クラウド送信する通信内蔵IoT端末です WLM-PC1 Series LTE-M回線 長期電池駆動 デマンド監視 電源配線が不要！ デマンド監視機能を搭載 外付電池で5年間駆動 超過予測時は即時クラウドに通知 通信内蔵 通信モジュール内蔵！ 電源ONでクラウドにデータ送信 ACアダプタもOK 警報メール クラウドから指定アドレスに 警報メールが送信可能 簡単計測 パルスピックセンサを ダイレクト接続 アプリケーション例 複数拠点のデマンド一元管理 各店舗･拠点の取引用計器からの受電パルス信号を、WLM-PC1に取り込みます。WLM-PC1は、計測データから30分デマンドの予測演算を行い、 目標値との差異で警報判定し、その結果をクラウドに送信します。警報発生の際は、本体内に蓄積された1分ごとのデマンド（電力量）データをクラウ ドに送信。リアルタイムのデマンドグラフの確認ができます。通常時は1分のサンプリングデータを1日1回クラウドに送信します。クラウドのアプリ ケーションでデマンドや使用電力量の日報･月報などの管理が可能です。 見分録クラウドのアプリケーションでデマンド電力や使用電力 店舗管理者 量の管理が簡単に行えます。WLM-PC1本体に設定する必要 警報メールによりどこにいても のあるデマンドの目標値なども、世界中どこにいてもクラウド経 デマンド警報通知 異常検知ができる。スマホでリ 由で設定可能。 管理拠点の追加もカンタンです。 アルタイムのデマンドが確認で デマンド過去比較 き、異常時の対策がスムーズ イ に行えます。 使用電力過去比較 ン タ ー ネ ッ 監視･管理者側 ト 網 複数拠点のデータが一目でわ ダッシュボード画面 デマンド一元管理 かるので管理がしやすい。管 理者が現場に行く工数も削減 使用電力一元管理 できます。 デマンド目標値設定 拠点デマンド管理画面 30分デマンドグラフ画面 LTE-M通信網 店舗A 店舗B 店舗C 店舗D データ蓄積 デマンド計測 データ蓄積 デマンド計測 データ蓄積 デマンド計測 データ蓄積 デマンド計測 警報出力 警報出力 警報出力 警報出力 データ転送 データ転送 データ転送 データ転送 6

機器の設置について 電力取引用計器からのデマンドパルスを計測してその情報をクラウド（サーバ）に送信します。 WLMが持つ｢電池駆動｣と｢通信内蔵｣という特長により、専用パルスピックセンサ（同梱品）と本体間の配線のみでシステム運用がスタートできます。 構内1号柱 取引用計器が1号柱にある場合 専用バッテリー 取引用計器周辺から電源が 取れない場合でも電池駆動 キュービクル で電源ラインの引き回しが 不要です。 ※防水BOXなどに収納してご使 用ください。 LTE-M回線 複数拠点の デマンド状況を 一元管理 取引用計器がキュービクル内にある例 ACアダプタ サービスコンセントを活用 異常時は することで電源工事なしで リアルタイム すぐに運用できます。 グラフで 状況確認 LTE-M回線 デマンド監視機能 30分デマンド監視を実施し、設定した警報条件（目標電力、遮断電力）で警報を通知します。 警報通知時に未送信の蓄積データを送信し、警報通知後は、設定した通知間隔で時限内の電力量データを送信します。 デマンド予測イメージ 予測電力(警報発生) 予測電力（警報発生） 目標電力 デ マ 現在電力 ン ド 予測電力（警報解除） 電 力 現在電力 現在電力 ※リアルタイムデマンドグラフはデ マンド警報発生時に見分録クラ ウドで表示可能です。デマンド警 報が発生しない場合は、1日に1 回データを定期送信します。 10分 15分 20分 デマンド時限 デマンド予測演算 デマンド警報 現在目標電力（kW） 目標電力/（1800/経過時間） 注 意 警 報 発生条件：現在電力≧現在目標電力 （一次） 現 在 電 力（kW） 電力量×2 復帰条件：現在電力＜現在目標電力 残 り 時 間（秒） 1800-経過時間 遮 断 警 報 発生条件：注意警報発生中、且つ調整電力（＋）≧遮断電力 （二次） 予 測 電 力 現在電力＋直近サンプリング時間の電力変化量/ 復帰条件：調整電力（＋）＜遮断電力 （kW） サンプリング時間×残り時間 調 整 電 力 （予測電力-目標電力）×1800/残り時間警報発生/ （kW） 復旧情報は、監視ログとして本体内に保存します。 7

LTE-M対応 電力パルス計測ユニット 基本仕様 入 力 信 号 電力量計計量パルス（50,000パルス/kWh） ※専用貫通型パルスピックCT（付属品）と接続 パ ル ス 係 数 1パルス当たりの電力量を設定 蓄積周期の差分電力量データ（kWh）を蓄積 蓄積周期（選択） 蓄積可能期間 １分 42日分 蓄 積 仕 様 ５分 173日分 10分 227日分 30分 227日分 60分 227日分 ・ 電池駆動：専用バッテリー（別売）で約5年間駆動※1 電 源 ・ ACアダプター：専用ACアダプター（別売） ※電池とACアダプターの併用可能 ・ USB：設定時にパソコンから給電（Type-C） L T E - M 通信 KDDI回線 プ ロ ト コ ル HTTP 特　長 デ ー タ 形 式 JSON形式 U S B 接続 Type-C（USB2.0）（WLM設定ツールと通信時に使用） 本器は、電力量計からの50,000パルス/kWhを計測し、LTE-M 外 形 寸 法 本体：75.5（H）×128（W）×34（D）mm（ 突起部含まず） 通信を通じてクラウド等のサーバーへ計測データを送信します。 専用バッテリー：60（H）×128（W）×24（D）mm 広域展開する拠点のデマンド監視や、フィールドに点在する設備 質 量 本体：約160g（ L字アンテナ含む） や装置の状態監視など、遠隔での一元管理を可能にします。電池 専用バッテリー：約180g　　ACアダプター：約135g 駆動のため電源線や信号線の配線工事が不要で導入コストの削 使用温湿度範囲 バッテリー使用時：－20℃～＋60℃※2　90%RH（非結露） 減にも貢献します。 ACアダプター使用時：－10℃～＋60℃　90%RH（非結露） 電池残量管理：電池残量より駆動状態を管理 1 2 3 管 理 機 能 稼動監視：システム動作情報をログ保存 故障監視：機器内部のエラー等をログ保存 カレンダー機能 内蔵電池にて停電時も時刻を継続 LTE-M デマンド 通信対応 監視 電池駆動 LTE-M通信で日本標準時に自動補正 付 属 品 貫通型パルスピックCT（ケーブル2m付き） L字アンテナ※3 ※1　送信周期・蓄積条件・送信内容による 遠隔監視を簡単に安価に実現 ! ※2　低温度環境下では電池性能の劣化により寿命が短くなります ※3　型式による 型　式 WLM－PC1－N K N－00－□N シリーズ 種　別 オプション キャリア 電　源 付　番 アンテナ 付属品 説　明 WLM LTE-M対応センサユニット PC1 電力パルス1ch N なし K KDDI専用 N 標準（ACアダプター＋電池駆動両用） 00 標準 N L字アンテナ：付属なし L L字アンテナ：付属あり N 標準 8

WLM-PC1 関連製品 付属品（本体型式による） 製品名 型　式 内　容 L字アンテナ WAC-ANT-L01 アクセサリ（別売） 製品名 型　式 内　容 延長用外付けアンテナ WAC-ANT-E05 5mケーブル付きアンテナ ACアダプター WKSW-523H 交換用バッテリー WAC-BAT-LB01 バッテリーボックス WAC-BC15-LB01 交換用バッテリー（WAC-BAT-LB01）内蔵 取付用マグネット WAC-MG-01 本体にねじ締め固定して使用（4個1セット、固定ネジ付属） 外形寸法図 ■ 計測ユニット本体 ■ バッテリーボックス ■ L字アンテナ ■ ACアダプター 48.5 14.6max 31.5 17.0 12.7 104.0 11.7 10.8min 100.0 AC ADAPTOR 1.5 9.5 単位：mm 9 Φ9.0 Φ12.0 19.0 φ5.5 φ2.1 1810～1960 (Total Length) 6.3 14.0 69.5

watanabe IoTシステム　製品紹介 見える、分かる、記録する 現場志向クラウドの決定版 コスト削減 サーバー導入費用、OS更新やセキュリティ対策など の維持管理費用を削減 業務の自動化 計測データをリアルタイムで一元管理。 業務の効率化や生産性向上に貢献 監視・分析 データの比較･分析機能や異常時のメール通知により 改善ポイントを発見 ［代表的な画面説明］ リアルタイムモニタ デマンド一元管理 日報月報年報 ２軸比較グラフ 折線グラフ デマンドグラフ 警報履歴 ダッシュボード LTE-M対応計測ユニット IoTゲートウェイ デマコン 機能 電池駆動 SIM内蔵 安価・確実 デマコン Modbus 機 マスタ機能 SIM内蔵 920MHz 能 特小無線 ラインアップ IoTゲートウェイ WGWA-A3 の主な機能 製品名 電力パルス計測ユニット CT計測ユニット データ収集機能（マスタ機能） 通信機能（対応プロトコル） ［WLM-PC1］ ［WLM-CT4］ Modbus機器（WMS/WMB）の ・LTE（MQTT） 電力パルス CT電流計測×4 データを収集 ・LAN（MQTT） 入力信号 50,000p/kWh ※最大4回路の （付属パルスピックセンサより入力） 電力量（仮想） ・最大31台または496ch ・RS-485（Modbus RTU） ・収集周期：1分～ ・920MHz 特定小電力無線（SNP） データ蓄積 1/5/10/30/60分より選択 特定小電力無線（920MHz） データ送信 　5/10/30/60/120/240/480/720/1440分より選択 無線ノードデータを収集 基本仕様 ・最大50台 ・収集周期：1分～ 搭載OS：LinuxOS（Debian） 警報メール デマンド警報 しきい値超過警報 CPU：Arm Cortex-A7 データ蓄積 （996MHz）デュアルコア デマンド監視･制御 RAM：1GB 電源 リチウム1次電池またはACアダプター ROM：3.8GB（eMMC） 計測ユニット本体：75.5（H）×128.0（W）×39.0（D）mm 電源：専用ACアダプタ 外形寸法 バッテリーボックス：60.0（H）×128.0（W）×24.0（D）mm 外形寸法： 59.9（H）×140（W）×31（D）mm 10

クラウド型プラットフォーム｢見分録クラウド」を中心とし、センサや計測器、IoTゲートウェイなど 複数拠点の遠隔監視に必要なハード、ソフトをすべて取り揃えています。 『見分録クラウド』の機能一覧 可視化･データ管理 監視･分析支援 運用サポート データ収集・保存 データ比較 データ収集・保存 ゲートウェイやIoTセンサーから簡単に ポイント比較：最大16データをグラフや帳票で比較可能。 クラウド接続機器及びその配下に繋がる データを送信することができます。 期間比較：最大4期間のデータをグラフや帳票で比較可能。 センサまでクラウド管理が可能です。現場 機器のファームウェアの更新も『見分録ク データエクスポート（CSV出力） 2軸相関グラフ ラウド』で管理･実行できます。 『見分録クラウド』で管理された情報を CSVでダウンロードできます。 2つの要素を2軸グラフとして表示することができます。装 アカウント･権限 レスポンシブデザイン 置の仕事量と電力量の相関分析など、課題抽出や仮説検 ログインアカウントごとに閲覧や設定権 証などに活用できます。 限を付与します。ダッシュボード機能もア パソコン､スマートフォン､タブレットな デマンド監視 カウントごとに設定ができます。 ど､端末に合わせて自動で画面表示を 調整します。 リアルタイムでデマンドグラフを表示し、拠点デマンドを可 マルチテナント（OEM） 視化します。一元管理画面では、複数拠点のデマンドひっ 複数拠点の一括監視 『見分録クラウド』をお客様が提供する 迫度などの集中管理が可能です。 サービスとして、第3者への販売も可能で 複数拠点の計測データ、警報状態や履 す。お客様のサービスに適したクラウドプ 歴を1つの画面で一元管理ができます。 単 位 単位換算 ラットフォームとしてご活用ください。 フランチャイズ本部やビル管理など、多 換 算 別々の計測要素に対して単位換算を行い、同一単位での 拠点の管理が必要な業務に最適です。 管理ができます。電気（kWh）やガス（㎥/h）を原油（J）換 API連携 算して管理することも可能です。 データ集計処理 『見分録クラウド』のデータを連携させる API 計算ポイント登録 ためのWeb APIを用意しています。 30分､1時間､1日､1ヶ月ごとに最大/ 最小/平均/瞬時データを集計します。 計測データに四則演算を行い、仮想ポイントを登録するこ スピード導入 締めデータや報告書などの作成に活用 とが可能です。データ按分、合算、原単位や負荷率などを センサーやゲートウェイなど、現場機器も できます。 登録し、グラフや帳票で管理できます。 『見分録クラウド』から設定･管理が可能。 ダッシュボード しきい値判定 設置から運用開始まで、最短１日とわず アカウントごとに任意の画面をまとめて 計測データが設定したしきい値との比較判定を行います。 かな時間でスタートできます。 表示することができます。 しきい値超過時は画面表示やメール発報でお知らせし ます。 メール通知 デマンド異常、しきい値超過、デバイスの電池残量･電波が 基準を超えた際に指定アドレスに警報メールを送信します。 無線ノード Modbus機器 920MHz 特小無線 電池駆動 通信距離 無線経路 100m 自動構築 ラインアップ Modbus RTU対応 Modbus RTU対応 6ch電力監視モジュール 1ch電力計測モジュール 製品名 パルスカウント パルスピック 電流センサー WMS-PE6N WMS-PE1N ノード センサーノード ノード CO₂ノード ・ キュービクルから分電盤までマルチに対応 ・ 狙ったポイントを安価に計測 ・ 複数回路をまとめて計測 ・ 特定装置の計測、分電盤の主幹計測に最適 ・ 2系統の電圧入力で電灯/動力の ・ 計測精度±1.0%fsで高い信頼性 回路を1台で計測 型式 WSW-424C WSW-42KC WSW-42DC WSW-423C ・ 小型筐体で僅かなスペースにも設置可能 ・ 主幹＋各負荷まで1台で計測が可能 電源 リチウム電池 リチウム電池 リチウム電池 （約10年寿命） （約5年寿命） （約5年寿命） 専用ACアダプタ 特長 パルス入力×2点 デマンドパルス入力 ×１点 CT電流入力×４点 CO2センサ内蔵×１点 920MHzルーター機能付き Modbus RTU対応 I/Oモジュール WMBシリーズ 製品名 人感ノード 温・湿・照度ノード Modbus RTU ノード ルーター（中継器） ・様々なセンサー信号を取り込めるリモートI/O 製品名 型式 入出力仕様 デジタル入力モジュール WMB-DI16 デジタル入力×16点 型式 WSW-422C WSW-421C WSW-428C WSW-410C デジタル入出力モジュール WMB-DIO8R デジタル入力×8点 デジタル出力×8点 電源 リチウム電池 リチウム電池 DC5V または （約10年寿命） （約10年寿命） 専用ACアダプタ（別売） 専用ACアダプタ アナログ入力モジュール WMB-AI8 アナログ入力×8点 特長 赤外線センサ内蔵×１点 温度・湿度・照度×各１点 有線Modbus RTUの無線化 920MHzルーター機能付き 接続台数：3台まで アナログ/測温抵抗体入力モジュール WMB-MAI6 アナログ入力×3点 測温抵抗体入力×3点 11
