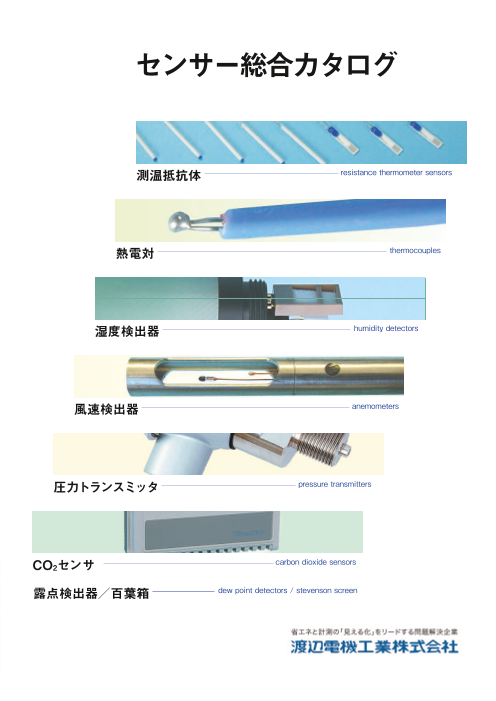

センサー総合カタログ 測温抵抗体 resistance thermometer sensors 熱電対 thermocouples 湿度検出器 humidity detectors 風速検出器 anemometers 圧力トランスミッタ pressure transmitters CO2センサ carbon dioxide sensors 露点検出器／百葉箱 dew point detectors / stevenson screen

各種産業の技術革新に伴い、温度センサーやその他計測器にもさらなる高精度、 小型化、安定性が求められる時代です。 渡辺電機工業株式会社は、常にお客様のご要望に耳を傾け、新時代のニーズを 反映した製品の開発を進めてまいります。 他社とは違う製品の開発、一つ上の品質、メリットのある機能、納期を追求し、 お客様に期待される事業を目指します。 ビル空調 ●庁舎､図書館などの公共施設 ●大型オフィスビル ●ビルや商業施設などの地域冷暖房システム (DHC) ●ホテルなどの宿泊施設 ●病院などの医療施設 ●空港、地下鉄などの交通施設 プラント 研究施設 ●火力､地熱などの発電所プラント ●製鉄､化学､造船などの各種製造プラント ●焼却施設などのごみ処理プラント ●浄水場などの水処理プラント ●各大学の研究室 設備・装置 ●食品､医薬品メーカーの研究 ●半導体製造設備 ●薬品製造設備 ●食品､飲料水製造設備 ●フローソルダー､メッキ装置などの各種装置 娯楽施設 エネルギー ●大型レジャー施設のアトラクション ●ドーム型スタジアムなどの競技施設 ●温泉､サウナ､温水プールなどの娯楽設備 ●寺院､古墳などの文化遺産 ●太陽光発電 飼育施設 ●地熱､水力利用施設 ●養魚場､水産試験場などの水槽 ●動物園､水族館などの飼育施設 1906-3 1

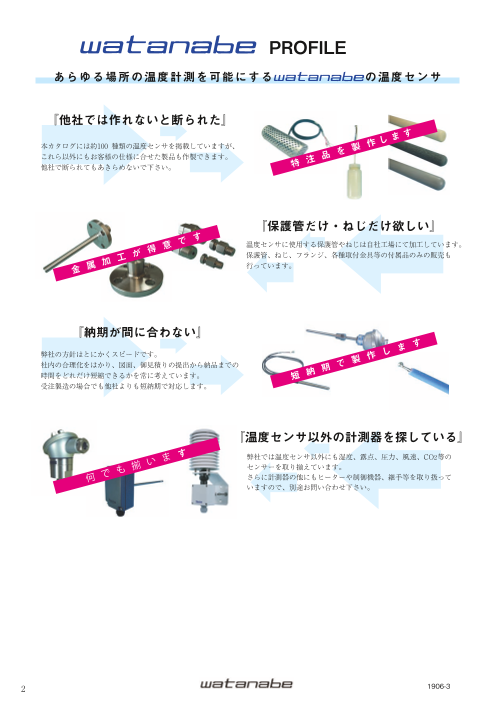

PROFILE あらゆる場所の温度計測を可能にする の温度センサ 『他社では作れないと断られた』 本カタログには約100 種類の温度センサを掲載していますが、 これら以外にもお客様の仕様に合せた製品も作製できます。 他社で断られてもあきらめないで下さい。 特 注 品 を 製 作 し ま す 『保護管だけ・ねじだけ欲しい』 温度センサに使用する保護管やねじは自社工場にて加工しています。 が 得 意 で す 金 属 加 工 保護管、ねじ、フランジ、各種取付金具等の付属品のみの販売も 行っています。 『納期が間に合わない』 短 納 期 で 製 作 し ま す弊社の方針はとにかくスピードです。 社内の合理化をはかり、図面、御見積りの提出から納品までの 時間をどれだけ短縮できるかを常に考えています。 受注製造の場合でも他社よりも短納期で対応します。 『温度センサ以外の計測器を探している』 す 　弊社では温度センサ以外にも湿度、露点、圧力、風速、CO2等の センサーを取り揃えています。 さらに計測器の他にもヒーターや制御機器、継手等を取り扱って いますので、別途お問い合わせ下さい。 2 1906-3

PRODUCTS 測温抵抗体 　… 6 測 温 測温抵抗体は工業用温度センサの中でも特に精度が優れた温度センサです。 抵 シ 様々な形状の測温抵抗体をご用意し、幅広いアプリケーションに対応しています。 抗 ｜ 体 ス シース測温抵抗体 　…　40 熱電対 　…　52 熱 熱電対は特に高温箇所の温度計測に適した温度センサです。高温用のR、汎用性の高いK、 電 高精度なTなどタイプごとにそれぞれの特徴を持ち、－196~＋1700℃の広範囲な温度計測に 対 シ ｜ 対応します。 ス シース熱電対 　…　72 温度センサ用オプション品 　…　85 湿度検出器 　…100 露 湿 点 度 湿度検出素子に電気容量型高分子湿度センサを使用した信頼性の高い湿度検出器です。 検 検 乾燥雰囲気から高湿度雰囲気まで高い安定性を有します。 出 出 一般空調のみならずさまざまな用途にご使用いただけます。 器 器 風速検出器 　…102 風 速 レンジ選択/応答速度切替機能を搭載した多機能タイプのダクト型風速検出器です。 検 独自の温度補正技術により、急な風温変化に対しても精度を損なう事なく、リアルタイムで 出 正確な測定が可能です。 器 圧力トランスミッタ 　…104 ト 圧 ラ ン 力 耐食性に優れた金属ダイヤフラムを採用し、独自の成膜技術により薄膜ストレインゲージ ス ミ 受圧素子を成膜した、堅牢かつ高感度を誇る圧力トランスミッタです。 ッ タ CO2 センサ 　…109 室内のCO2濃度を高精度に測定します。本製品に使用しているモジュールは、最新のNDIR セ 技術により検出部の小型化に成功。自動補正機能搭載でメンテナンスフリーです。 ン サ 全天日射計･温度計 　…112 温 全 太陽光発電データ収集用 天 強化ガラスドーム搭載のクラス2 全天日射計と屋外用シールド付きのPt100Ω 温度計です。 度 日 太陽光発電のデータ収集用として使用され、過酷な気象条件でも長期間安定して使用できま 射 す。 計 計 百葉箱 　…114 技術情報 測温抵抗体の抵抗値表 / 熱電対の規準熱起電力表 / 時定数 / 技 配管挿入時の注意点 / 表面温度計測時の注意点 / 保護管の耐薬品性 術 　…116 資 料 1906-3 3 CO 2

測温抵抗体の選定について ①測温抵抗体の原理 ⑥素子数 測温抵抗体は金属の電気抵抗が温度の上昇と共に増加する特 標準は素子数が1つのシングルエレメントと素子数が2つのダ 性を利用した温度センサです。 ブルエレメントからお選び頂けます。 測温抵抗体の素線は一般的に高純度 (99.999%以上) の白金が使 又、Pt100のトリプルエレメントも対応できます。 用され、温度による電気抵抗変化率が高く、安定性と精度が ※製品によってはシングルエレメントのみとなります。 高い事などから工業計測用として広く用いられています。白 金は王水やハロゲン元素 (塩素､臭素､沃素等) に侵される以外 ⑦使用温度 は、一般的な酸、アルカリには侵されず化学的に安定した金 弊社で一般的に使用しているPt100セラミック素子は -196～ 属です。 ＋600℃の範囲で使用できますが、使用部材の関係で形状(型 番) ごとに使用温度は異なります。 ②抵抗体の種類 必ず各スペック表に記載されている使用温度範囲内で御使用 弊社ではPt100白金測温抵抗体の他にも、JPt100やNi508.4等の 下さい。 各種測温抵抗体を取り揃えております。 又、下表に無い測温抵抗体でも抵抗値表をご用意頂ければ、 ⑧特殊素子 製作が可能な場合もありますので別途お問い合わせ下さい。 【カロリー演算用Pt100素子】 抵抗値（Ω） 一般に配管挿入型の測温抵抗体に使用し、2本1対でカロリー 抵抗体 記号 抵抗比 0℃ 100℃ （R0） (R100/R0) 規格 (R100) 演算に用います。 Pt100 100 138.5 1.3851 JIS C 1604-2013 白金測温抵抗体 JPt100 100 139.2 1.3916 JIS C 1604-1989 0～＋50℃の温度範囲内において2本の測定温度差が0.1℃以 Pt1000 1000 1385 1.3851 JIS C 1604-2013 内を保証します。 ニッケル測温抵抗体 Ni508.4 508.4 771.3 バルコ測温抵抗体 バルコ500 453.2 673.3 500Ω at 23.3℃ 【組み合わせ素子】 ③許容差 Pt100、JPt100、Ni508.4から2種類を選択してのダブルエレ JIS C 1604-2013では測温抵抗体の許容差としてクラスAA､ メントも製作可能です。 クラスA､クラスB､クラスCの4種類が規定されていますが、通 常はクラスAとクラスBの2種類を標準として用意しておりま ⑨変換器内蔵 「DC4～20mA出力」 す。さらに弊社独自の規格としてクラスAAよりも高精度なク 端子箱付測温抵抗体に変換器を内蔵する事でDC4～20mA出 ラスSを用意しております。 力が可能となります。 尚、クラスSの特性はJIS C 1604-2013に準拠しています。 【変換器仕様】 【JIS規格】 許容差 センサ入力：Pt100、Pt1000 測定温度 精度（±℃） クラスAA ±（0.1+ 0.0017｜ t｜）℃ （℃） クラスA クラスS 出力：DC4～20mA（2線式） クラスA ±（0.15 + 0.002 ｜t｜）℃ 0 0.15 クラスB ±（0.3 + 0.005 ｜t｜）℃ 20 0.19 精度：±0.15℃又は±0.075％ of span 【弊社規格】 40 0.23 許容差 60 0.27 又は±0.075％ of max range※ 80 0.31 クラスS ±（0.06 + 0.001｜ t｜）℃ 100 0.35 のいずれかの最大値 ※｜t｜は+、ーの記号に無関係な温度 (℃)で ※max rangeとは0％又は100％の絶対値が大きい方 　示される測定温度。 最大レンジ：-196～＋600℃ ④測定電流 電源：DC9～35V JIS C 1604－2013では測定電流を0.5mA、1mA、2mAの 使用環境温度：－40～＋85℃、0～95％RH（結露不可） いずれかと規定しています。 ハウジング材質：難燃性黒色樹脂 弊社は標準として規定電流1mAの素子を使用しています。 適合EC指令：EMI EN 61000-6-4 EMS EN 61000-6-2 ⑤導線方式 ⑩シース測温抵抗体の構造 測温抵抗体を受信計器に接続する際の結線方式には2導線式、 シースとは一般的に無機絶縁ケーブルと呼ばれ、金属チュー 3導線式、4導線式があります。 ブ内に導線を入れ絶縁物 (酸化マグネシウム) を固く充填し 弊社製品は3導線式を標準としておりますが、2導線式、4導線 たものです。 式も製作可能です。 シース外径はφ3.2～φ8と比較的細い形状であり、シース材 2導線式の場合は導線の導体抵抗による誤差が生じますので、 質はオーステナイト系ステンレス (主にSUS316) が用いられ お取り扱いには充分ご注意下さい。 ます。 シースの先端から抵抗素子を挿入し、素子引き出し線とシー A A A A スの導線を結線後、シース先端を封止します。 B B シース シース B B B 抵抗素子 2導線式 3導線式 4導線式 絶縁物 酸化マグネシウム 導線 絶縁物 導線 酸化マグネシウム 6

⑪シース測温抵抗体の寸法 ⑭保護管 弊社標準のシース測温抵抗体はφ3.2、φ4.8、φ6.4、φ8の4種 測温抵抗体に使用する保護管の材質としては一般的には 類の外径をご用意しております。 SUS304、SUS316等のオーステナイト系ステンレスが使用さ 又、シースの肉厚はシース外径の1/10以上となります。 れます。 シース外径 (mm) シース肉厚 (mm) 腐食性雰囲気で使用する場合、チタンやフッ素樹脂を使用す φ3.2 ±0.05 0.32以上 φ4.8 ±0.05 0.48以上 ることもありますので、そのような特殊用途の場合は弊社に φ6.4 ± 0.05 0.64以上 φ8.0 ± 0.05 0.80以上 お問い合わせ下さい。 又、配管用として使用する際には保護管の強度がその環境に ⑫シース測温抵抗体の特徴 適しているかどうかを診断する必要があります。 ◇柔軟性に優れている為、曲げ加工が可能です。 弊社では御提示頂いた情報を基に、「保護管の強度計算」を実 ※先端から100mm以内では曲げないで下さい。 施しております。 ※最小曲げ半径はシース外径の5倍以上として下さい。 ◇長尺の物が製造可能です。 ⑮ねじ ※最長長さはシース外径により異なります。お問い合わせ下さい。 ねじ付きの製品の場合は標準として｢管用テーパねじ (R) ｣と ◇外径が細いので、狭い場所への設置や速い応答速度が求めら ｢管用平行ねじ (G) ｣を掲載しております。 れる際に有利です。 その他に｢メートルねじ (M)｣｢アメリカ管用テーパねじ ◇使用温度が -196～＋500℃で幅広い温度に対応します。 (NPT) ｣にも対応できますので別途お問い合わせ下さい。 ⑬端子箱 又、既設品のねじサイズが分からない場合は製品をお送りい 通常は標準型端子箱を使用しますが、用途やセンサの種類に ただければ同じサイズのねじを製作する事もできます。 よって形状、材質の異なる端子箱をお選びいただけます。 ⑯フランジ 標準型 小型 フランジ付きの製品の場合は標準としてJIS規格のフランジを 掲載しております。 その他にJPIやANSI規格のフランジにも対応できますので別 外径寸法図 途お問い合わせ下さい。 ⑰リード線 リード線付きの製品の場合は温度や用途に合せてリード線の 防水・防塵等級 IP65 相当 IP65相当 被覆材を数種類からお選び頂けます。 材質 アルミニウムダイキャスト（ＡＤＣ） 塗装・色 アクリル系樹脂焼付け塗装・銀色 型番ごとに選択できる種類は限られますので、各スペック表 配線口 Ｇ1/2 ，Ｇ3/4 Ｇ3/8 端子数 ２，３，４，６ ２，３，４ をご参照下さい。 重量（ｇ） 325 170 両口型（２方向） 両口型（同方向） 外径寸法図 防水・防塵等級 IP65相当 IP65相当 材質 アルミニウム 塗装・色 アクリル系樹脂焼付塗装・銀色 配線口 Ｇ1/2×2 端子数 ４，６ 重量（ｇ） 525 540 特殊型（フェノール樹脂） 外径寸法図 防水・防塵等級 IP64相当 材質 フェノール樹脂 塗装・色 黒色（地肌） 配線口 Ｇ1/2 端子数 ３，６ 重量（ｇ） 230 1906-3 7

用途で選ぶ 測温抵抗体 R02 R03 RLB 汎用タイプ フランジタイプ 保護管選択タイプ 配管挿入 13ページ 14ページ 24ページ RTB RS2(保護管付) RSS(保護管付) 二重管タイプ シースタイプ スプリング圧着 25ページ 42ページ 49ページ RLD RS２ RAT ブラケットタイプ シースタイプ 平均温度測定 ダクト挿入 26ページ 42ページ ダクト内 30ページ RRS RLS RS6 リング固定 小型・ローコスト MAX500℃・シース 配管表面 34ページ 35ページ 45ページ RPM RFL マグネット固定 厚さ2mm平型 各種表面 36ページ 37ページ RHM RSK RSP 汎用・ABS樹脂 MIN ｰ50℃・結露対策 プロテクタ付 室内 31ページ 冷凍庫 50ページ 51ページ RHM RMS RLB RHM 防滴・乾燥サウナ用 防水・ミストサウナ チタン保護管タイプ 防滴・塩素対策 用 サウナ 31ページ 32ページ プール 24ページ 31ページ 8 1906-3

RAC RWT RWA RS7 挿入タイプ 汎用・投込タイプ ワイヤ・アンカ シースタイプ 蓄熱槽 ・タンク 20ページ 21ページ 22ページ 46ページ RWT RWC RLB RHM チタン保護管タイプ 温泉用ワイヤ・アンカ チタン保護管タイプ 防滴仕様 温泉 21ページ 23ページ 24ページ 31ページ RWT RLB R06 チタン保護管タイプ チタン保護管タイプ 防水・リードタイプ 海水 21ページ 24ページ 土中 17ページ RJF R0H サニタリータイプ 内部ツキサシ型 食品 27ページ 38ページ RFL RWS 厚さ2mm平型 テフロン仕様 床暖 37ページ 薬品 33ページ RCT RWW 堅牢プロテクタ付 太陽光 発電用 コンクリート養生 39ページ 屋外 113ページ 1906-3 9

測温抵抗体 INDEX R01 12ページ RWT 21ページ 端子箱付測温抵抗体 ストレートタイプ リード線付測温抵抗体 投げ込みタイプ R02 13ページ RWA 22ページ A部拡大図 端子箱付測温抵抗体 ねじ込みタイプ 蓄熱槽用測温抵抗体（ワイヤ・アンカ） R03 14ページ RWC 23ページ 端子箱付測温抵抗体フランジ タイプ 温泉用測温抵抗体（温泉用ワイヤ・アンカ） R04 15ページ RLB 24ページ 端子箱付測温抵抗体 ニップルタイプ 端子箱付測温抵抗体 配管挿入タイプ R05 16ページ RTB 25ページ 端子箱付測温抵抗体ニップルユニオンタイプ 端子箱付測温抵抗体 ダクト/配管挿入タイプ R06 17ページ RLD 26ページ リード線付測温抵抗体 ストレートタイプ 端子箱付測温抵抗体 ダクト挿入タイプ RG6 18ページ RJF 27ページ リード線付測温抵抗体 極細タイプ 端子箱付測温抵抗体 サニタリータイプ R07 19ページ RLY 28ページ リード線付測温抵抗体 ねじ込みタイプ 端子箱付測温抵抗体 入替用 押えねじタイプ RAC 20ページ REB 29ページ リード線付測温抵抗体 素子交換タイプ 端子箱付測温抵抗体 入替用 円板固定タイプ 10 1906-3

RAT 30ページ RFL 37ページ 平均温度測定用測温抵抗体（平均温度センサ） 平型表面温度測定用測温抵抗体（フラットサーモ） RHM 31ページ R0H 38ページ 室内型測温抵抗体 内部温度測定用測温抵抗体 ツキサシタイプ RMS 32ページ RCT 39 ページ ミストサウナ用測温抵抗体 コンクリート養生用測温抵抗体 RWS 33ページ シース測温抵抗体のINDEXは40ページをご覧下さい。 耐薬品用測温抵抗体（ホワイトステッキ） RRS 34ページ 配管表面温度測定用測温抵抗体（リングセンサー） RLS 35ページ 小型表面温度測定用測温抵抗体 RPM 36ページ マグネット吸着型測温抵抗体（ピーマグ） 1906-3 11

－ － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 　端子箱付測温抵抗体　ストレートタイプ JIS クラス A Pt100Ω JIS クラス B Pt100Ω 旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω 　低温用　（－60～ +180℃） 　高温用　（+180～+600℃） ※保護管外径φ10以上 シングルエレメント 　ダブルエレメント 　標準型　アルミダイカスト（防滴） R01は、端子箱付としては最もシンプ 　特殊型　フェノール樹脂（防滴） 　両口型（２方向）　アルミ鋳造（防滴） ルな形状の測温抵抗体です。 　両口型（同方向）　アルミ鋳造（防滴） ルーズフランジ（LFL）やコンプレ 　小型　アルミダイカスト（防滴）（※1） ッションフィッティング（CFG）と 　φ3.2mm 　φ4.8mm 組み合わせる事により、挿入長の調 　φ6.4mm 節が可能な挿入型としてダクトや φ 8mm 　φ10mm タンク等の温度計測に使用できます。 　φ12mm 　φ15mm 　φ17.3mm 　φ21.7mm 　SUS304 　SUS316 ： Pt100Ω抵抗素子 　上記以外の材質 ： 3線式 □□□　端子箱下長さ (mm) ： クラスA 　標準 　特殊仕様をご指定ください ±(0.15＋0.002｜t｜) クラスB ±(0.3＋0.005｜t｜) ： 1mA ： シングル、ダブル ： 125Vにて100MΩ以上 ◇高精度 Pt100Ω素子（クラスS） ◇変換器内蔵（DC4～20mA出力） ※シングルエレメントのみ ◇保護管テフロンコーティング 試験的に計測位置の深さを変える場合や、現地にて深さを ◇ルーズフランジ(LFL)………P91 調節する場合等はオプションのルーズフランジ等と組み合 ◇コンプレッションフィッティング わせて使用します。 (CFG)…………………………P92 但し、ルーズフランジ、ルーズねじは気密性がありませ ん。又、コンプレッションフィッティングはある程度の気 密性はありますが、一度締め付けると、位置の変更ができ ませんのでご注意下さい。 12

－ － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ 　端子箱付測温抵抗体　ねじ込みタイプ A JIS クラス A Pt100Ω JIS クラス B Pt100Ω JA 旧JIS クラス A JPt100Ω 　旧JIS クラス B JPt100Ω 　低温用　（－60～ +180℃） 　高温用　（+180～+600℃） ※保護管外径φ10以上 シングルエレメント 　ダブルエレメント 　標準型　アルミダイカスト（防滴） R02は、ねじ込みタイプの測温抵抗体 　特殊型　フェノール樹脂（防滴） 　両口型（２方向）　アルミ鋳造（防滴） で配管、ダクト、タンク等の様々な W 　両口型（同方向）　アルミ鋳造（防滴） 用途に使用できます。 　小型　アルミダイカスト（防滴）（※1） ニップルなし 標準のねじは管用テーパーねじ(Ｒ) 50㎜ 及び管用平行ねじ(Ｇ)となりますが､ 100㎜ その他の種類のねじも製作可能です｡ 150㎜　 　上記以外の長さ、外径 テーパーねじ 　平行ねじ　 1/8　保護管はφ4.8mm以下をご指定ください 1/4　保護管はφ8.0mm以下をご指定ください 3/8　保護管はφ10.0mm以下をご指定ください 1/2　保護管はφ15.0mm以下をご指定ください ： Pt100Ω抵抗素子 3/4　保護管はφ21.7mm以下をご指定ください ： 3線式 　1 　SUS304 ： クラスA 　SUS316 ±(0.15＋0.002｜t｜) 上記以外の材質 　φ3.2mm クラスB 　φ4.8mm ±(0.3＋0.005｜t｜) 　φ6.4mm φ8mm ： 1mA 　φ10mm ： シングル、ダブル 　φ12mm 　φ15mm ： 125Vにて100MΩ以上 　φ17.3mm 　φ21.7mm 　SUS304 　SUS316 　上記以外の材質 □□□　ねじ下長さ(mm) 標準 　特殊仕様をご指定ください ◇高精度 Pt100Ω素子（クラスS） ◇カロリー演算用Pt100Ω素子 ◇変換器内蔵（DC4～20mA出力） ※シングルエレメントのみ ◇特殊ねじ対応 ◇引き抜き保護管 ねじ込みタイプ (WPS)………P86 ◇引き抜き保護管 フランジタイプ (WPF)………P88 ◇クリヌキ保護管 ねじ込みタイプ (WKS)………P89 ◇クリヌキ保護管 フランジタイプ (WKF)………P90 ◇ダクト取付ブラケット(DTB)…P93 13

－ － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ 　端子箱付測温抵抗体　フランジタイプ JIS クラス A Pt100Ω JIS クラス B Pt100Ω 　旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω 　低温用　（－60～ +180℃） 　高温用　（+180～+600℃） ※保護管外径φ10以上 シングルエレメント 　ダブルエレメント 　標準型　アルミダイカスト（防滴） R03は、フランジタイプの測温抵抗体 　特殊型　フェノール樹脂（防滴） 　両口型（２方向）　アルミ鋳造（防滴） で、配管、ダクト、タンク等の様々な 　両口型（同方向）　アルミ鋳造（防滴） 用途に使用できます。 　小型　アルミダイカスト（防滴）（※1） 50㎜ 標準のフランジはJIS規格となります 100㎜ が、JPI規格やANSI規格のフランジも 150㎜　 　上記以外の長さ、外径 製作可能です。 JIS 5K JIS 10K JIS 20K JIS 40K □□　上記以外の呼び圧 RF（平面座） FF（全面座） ： Pt100Ω抵抗素子 15A 導線方式 ： 3線式 20A 25A ： クラスA 40A ±(0.15＋0.002｜t｜) □□　上記以外の呼び径 　SUS304 クラスB 　SUS316 ±(0.3＋0.005｜t｜) 　上記以外の材質 　φ3.2mm ： 1mA 　φ4.8mm ： シングル、ダブル 　φ6.4mm 　φ8mm ： 125Vにて100MΩ以上 φ10mm φ12mm φ15mm φ17.3mm φ21.7mm 　SUS304 SUS316 ◇高精度 Pt100Ω素子（クラスS） 　上記以外の材質 □□□ フランジ下長さ(mm) ◇カロリー演算用Pt100Ω素子 標準 ◇変換器内蔵（DC4～20mA出力） 特殊仕様をご指定ください ※シングルエレメントのみ ◇特殊フランジ対応 ◇保護管テフロンコーティング ◇テフロンチューブ付き 端子箱（標準型） ➡ 14

－ － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 仕　様 　端子箱付測温抵抗体　ニップルタイプ　（保護管取付用） JIS クラス A Pt100Ω JIS クラス B Pt100Ω 旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω 　低温用　（－60～+180℃） シングルエレメント 　ダブルエレメント 　標準型　アルミダイカスト（防滴） 　特殊型　フェノール樹脂（防滴） 　両口型（２方向）　アルミ鋳造（防滴） R04は、保護管と組み合わせて使用 　両口型（同方向）　アルミ鋳造（防滴） する測温抵抗体です。 カプセル素子 既設保護管に挿入したり、オプショ 　φ21.7mm×50mm 　 ねじR1/2 (SUS 304) 　φ21.7mm×100mm ねじR1/2 (SUS 304) ンの保護管との組み合わせにより、 　φ21.7mm×150mm ねじR1/2 (SUS 304) 様々な用途に使用できます。 □□□ 　ねじ下長さ(mm) 　標準 特殊仕様をご指定ください ※ ： Pt100Ω抵抗素子 ： 3線式 ： クラスA ±(0.15＋0.002｜t｜) クラスB ±(0.3＋0.005｜t｜) ： 1mA ： シングル、ダブル ： 125Vにて100MΩ以上 ◇高精度 Pt100Ω素子（クラスS） ◇カロリー演算用Pt100Ω素子 ⑦ ◇変換器内蔵（DC4～20mA出力） ※シングルエレメントのみ ◇引き抜き保護管 ねじ込みタイプ (WPS)……P86 ◇引き抜き保護管 フランジタイプ (WPF)……P88 ◇クリヌキ保護管 ねじ込みタイプ (WKS)……P89 ◇クリヌキ保護管 フランジタイプ (WKF)……P90 15

－ － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 　端子箱付測温抵抗体　ニップル・ユニオンタイプ（保護管取付用） JIS クラス A Pt100Ω JIS クラス B Pt100Ω 旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω 　低温用　（－60～+180℃） シングルエレメント ダブルエレメント 標準型　アルミダイカスト（防滴） 特殊型　フェノール樹脂（防滴） R05は、保護管と組み合わせて使用 両口型(2方向)　アルミ鋳造（防滴） 両口型(同方向)　アルミ鋳造（防滴） する測温抵抗体で、ユニオンにより カプセル素子 ニップル外径φ21.7mm 150mm ねじR1/2(SUS~304) 端子箱のコンジット方向が任意に調 □□□ ねじ下長さ（mm） 節できます。 標準 特殊仕様をご指定ください 既設保護管に挿入したり、オプショ ンの保護管との組み合わせにより、 ※ 様々な用途に使用できます。 素子 ： Pt100Ω抵抗素子 導線方式 ： 3線式 許容差 ： クラスA ±(0.15＋0.002｜t｜) クラスB ±(0.3＋0.005｜t｜) 測定電流 ： 1mA 素子数 ： シングル、ダブル 絶縁抵抗： 125Vにて100MΩ以上 ◇高精度 Pt100Ω素子（クラスS） ◇カロリー演算用Pt100Ω素子 ◇変換器内蔵（DC4～20mA出力） ⑦ ※シングルエレメントのみ ◇引き抜き保護管 ねじ込みタイプ (WPS)……P86 ◇引き抜き保護管 フランジタイプ (WPF)……P88 ◇クリヌキ保護管 ねじ込みタイプ (WKS)……P89 ◇クリヌキ保護管 フランジタイプ (WKF)……P90 16

－ － － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 測温抵抗体　リード線付 ストレートタイプ JIS クラス A Pt100Ω JIS クラス B Pt100Ω 旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω 　低温用　（－60～ +180℃） シングルエレメント 　ダブルエレメント　※ビニール被覆、シリコン被覆タイプのみ 　φ3.2mm 　φ4.8mm R06は、リード線付としては最も 　φ6.4mm φ8mm シンプルな形状の測温抵抗体です。 　φ10mm ルーズフランジ（LFL）やコンプレ 　φ12mm □□　上記以外の外径 ッションフィッティング（CFG）と 　SUS304 組み合わせる事により、保護管長の SUS316 調節が可能な挿入型としてダクトや 　上記以外の材質 □□□ スリーブ下長さ (mm) タンク等の温度計測に使用できます。 　ビニール被覆 　耐熱ビニール被覆 シリコン被覆 テフロン被覆　※保護管外径はφ8のみ 　収縮チューブ有り 　収縮チューブ無し ： Pt100Ω抵抗素子 □□□ リード線長さ (mm) ： 3線式 標準 ： 特殊仕様をご指定ください クラスA ±(0.15＋0.002｜t｜) クラスB ±(0.3＋0.005｜t｜) ： 1mA 70 ： シングル、ダブル 105 ※リード線種類による 180 200 ： 125Vにて100MΩ以上 ◇高精度 Pt100Ω素子（クラスS） ◇保護管テフロンコーティング ◇テフロンチューブ付き ◇ルーズフランジ (LFL)……P91 ◇コンプレッションフィッティング (CFG)………………………P92 17

－ － － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 仕　様 リード線付測温抵抗体　極細タイプ JIS クラス B Pt100Ω 　低温用　（－200 ～ +200℃） 　高温用　（－200 ～ +300℃）　※保護管外径φ1.6のみ シングルエレメント 　φ1.0mm 　φ1.2mm 　φ1.6mm SUS304　※保護管外径φ1.0､φ1.2の場合 SUS316　※保護管外径φ1.6の場合 □□□ スリーブ下長さ (mm) RG6は、φ1.0～φ1.6の保護管に 　ビニール被覆 超小型抵抗素子を内蔵した極細タイプ 　耐熱ビニール被覆 シリコン被覆 の測温抵抗体です。 テフロン被覆 応答性に優れた製品ですので、クリ □□□ リード線長さ (mm) 標準 ーンルームの温度制御用としても使 特殊仕様をご指定ください 用されます。 ： Pt100Ω抵抗素子 ： 3線式 ※ ： クラスA ±(0.15＋0.002｜t｜) クラスB ±(0.3＋0.005｜t｜) ： 1mA ： シングル ： 125Vにて100MΩ以上 圧着端子 抵抗素子 スリーブ M4Y型 ： (φ1.0) 約2s リード線 保護管 SUS304 (φ1.2) 約3s (φ1.6) 約4s ※水中（0→100℃） 溶接 63.2％応答 ⑥ 42 ⑧ ◇コンプレッションフィッティング (CFG) ………………………P92 18

－ － － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ リード線付測温抵抗体　ねじ込みタイプ JIS クラス A Pt100Ω JIS クラス B Pt100Ω 旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω 　低温用　（－60～+180℃） シングルエレメント 　ダブルエレメント　※ビニール被覆、シリコン被覆タイプのみ テーパーねじ 　平行ねじ　 R07は 1/8　　保護管はφ4.8mm以下をご指定ください 、ねじ込みタイプの測温抵抗体 1/4　　保護管はφ8.0mm以下をご指定ください で、配管、ダクト、タンク等の様々 3/8　　保護管はφ10.0mm以下をご指定ください な用途に使用できます。 1/2　　保護管はφ15.0mm以下をご指定ください 3/4　　保護管はφ21.7mm以下をご指定ください 標準のねじは管用テーパーねじ (Ｒ) 　1 及び管用平行ねじ (Ｇ)となりますが､ 　SUS304 その他の種類のねじも製作可能です｡ 　SUS316 　上記以外の材質 φ3.2mm φ4.8mm φ6.4mm φ8mm φ10mm φ12mm ： Pt100Ω抵抗素子 φ15mm ： 3線式 φ17mm φ21.7mm ： クラスA 　SUS304 ±(0.15＋0.002｜t｜) SUS316 クラスB 　上記以外の材質 ±(0.3＋0.005｜t｜) □□□ 　ねじ下長さ（㎜） 　ビニール被覆 ： 1mA 　耐熱ビニール被覆 シリコン被覆 ： シングル、ダブル 　ゴム被覆 ※リード線種類による テフロン被覆 　収縮チューブ有り ： 125Vにて100MΩ以上 　収縮チューブ無し □□□ リード線長さ(㎜） 標準 特殊仕様をご指定ください ※ ◇高精度 Pt100Ω素子（クラスS） ◇特殊ねじ対応 ◇引き抜き保護管 ねじ込みタイプ (WPS)………P86 ◇引き抜き保護管 フランジタイプ (WPF)………P88 ◇クリヌキ保護管 ねじ込みタイプ (WKS)………P89 ◇クリヌキ保護管 フランジタイプ (WKF)………P90 ◇ダクト取付ブラケット(DTB)…P93 19

－ － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ リード線付測温抵抗体　素子交換タイプ JIS クラス A Pt100Ω JIS クラス B Pt100Ω 旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω 0～ +150℃ シングルエレメント 　ダブルエレメント　※リード線はビニール被覆のみ 　φ12mm 　φ15mm 　φ17mm　※ねじの呼びは3/4をご指定ください（型番20） RACは、ねじ込みタイプの測温抵抗体 　SUS304 です。 　SUS316 保護管を抜かずに素子交換ができ 　上記以外の材質 □□□　ねじ下長さ (mm) ますので、配管や蓄熱槽の温度計測 テーパーねじ に最適です。 1/2 3/4 　SUS304 　SUS316 　上記以外の材質 　ビニール被覆 　ゴムキャブタイヤケーブル 　上記以外の材質 □□□ リード線長さ (mm) ： Pt100Ω抵抗素子 標準 ： 3線式 特殊仕様をご指定ください ： クラスA ±(0.15＋0.002｜t｜) クラスB ±(0.3＋0.005｜t｜) ： 1mA ： シングル、ダブル ※リード線種類による 125Vにて100MΩ以上 ◇高精度 Pt100Ω素子（クラスS） ◇特殊ねじ対応 ◇ダクト取付ブラケット (DTB)… P93 20

－ － － － － ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ リード線付測温抵抗体　投げ込みタイプ JIS クラス A Pt100Ω JIS クラス B Pt100Ω 旧JIS クラス A JPt100Ω　 　旧JIS クラス B JPt100Ω L 0～+50℃ M －10～+100℃ H －30～+200℃ シングルエレメント 　ダブルエレメント　＊リード線はビニール被覆のみ φ3.2mm RWTは、完全防水タイプの測温抵抗体 φ4.8mm で、蓄熱槽やタンク内への投げ込み φ6.4mm φ8mm 用としてや土中埋設用としても使用 φ10mm できます。 φ12mm SUS304 保護管材質とリード線被覆の種類を SUS316 組み合わせる事で、海水や温泉にも チタン ＊保護管外径はφ8のみ 対応できます。 上記以外の材質 □□□ スリーブ下長さ (mm)　＊標準50mm ビニール被覆 耐熱ビニール被覆 テフロン被覆　＊保護管外径はφ8のみ □□□ リード線長さ (mm) Pt100Ω抵抗素子 標準 3線式 上記以外の材質　＊特殊リード線材質をご指定ください クラスA ±(0.15＋0.002｜t｜) クラスB ±(0.3＋0.005｜t｜) 1mA シングル、ダブル ※リード線種類による 125Vにて100MΩ以上 ◇高精度 Pt100Ω素子（クラスS） ◇保護管テフロンコーティング ◇テフロンチューブ付き <海水の場合>・・・耐塩分として保護管材質はチタンを選択して下さい。 参考型番：RWT‐ALS‐08TI‐50VL‐(L) <温泉の場合>・・・硫黄等の耐腐食として保護管材質はチタンを、リード線はテフロンを 選択してください。 ※材質の選択は泉質によりますのでご相談ください。　 参考型番：RWT‐AMS‐08TI‐50TF‐(L) 21
