BACnet　WBI/WRBIシリーズ

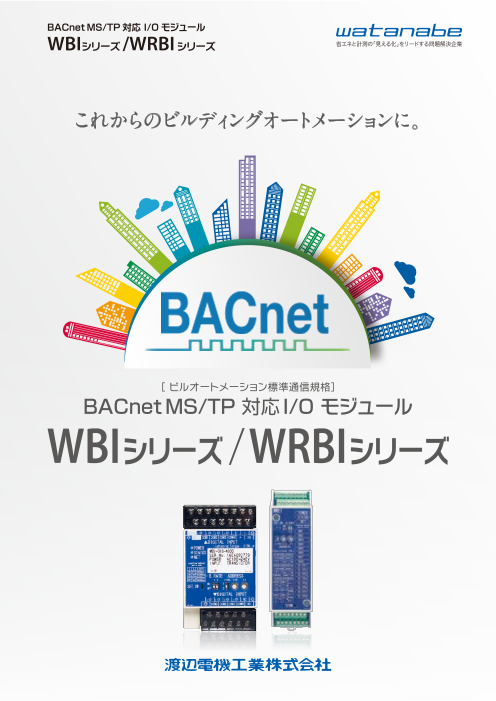

BACnet MS/TP対応 I/O モジュール WBIシリーズ /WRBIシリーズ これからのビルディングオートメーションに。 ［ ビルオートメーション標準通信規格］ BACnet MS/TP 対応 I/O モジュール WBIシリーズ /WRBIシリーズ

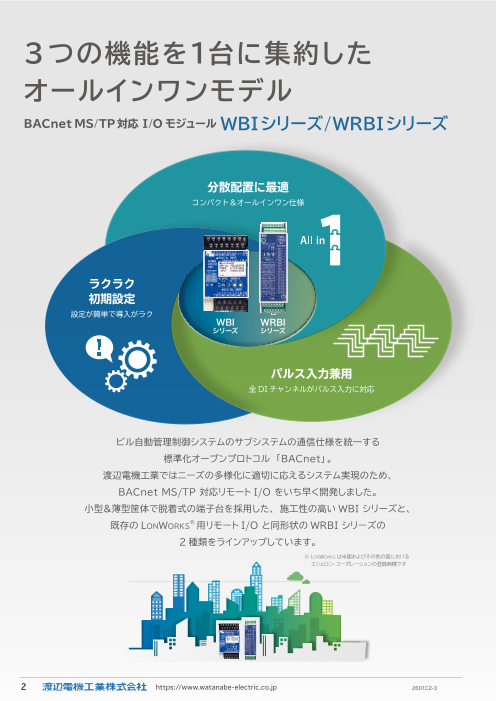

3 つの機能を1 台に集約した オールインワンモデル BACnet MS/TP対応 I/O モジュール WBIシリーズ/WRBIシリーズ 分散配置に最適 コンパクト＆オールインワン仕様 ラクラク 初期設定 設定が簡単で導入がラク パルス入力兼用 全DIチャンネルがパルス入力に対応 ビル自動管理制御システムのサブシステムの通信仕様を統一する 標準化オープンプロトコル「BACnet」。 渡辺電機工業ではニーズの多様化に適切に応えるシステム実現のため、 BACnet MS/TP 対応リモートI/O をいち早く開発しました。 小型＆薄型筐体で脱着式の端子台を採用した、施工性の高い WBI シリーズと、 既存の LonWorks® 用リモートI/O と同形状の WRBI シリーズの 2 種類をラインアップしています。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ※ LonWorksは米国およびその他の国における 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　エシェロン・コーポレーションの登録商標です 2 https://www.watanabe-electric.co.jp 2601C2-3

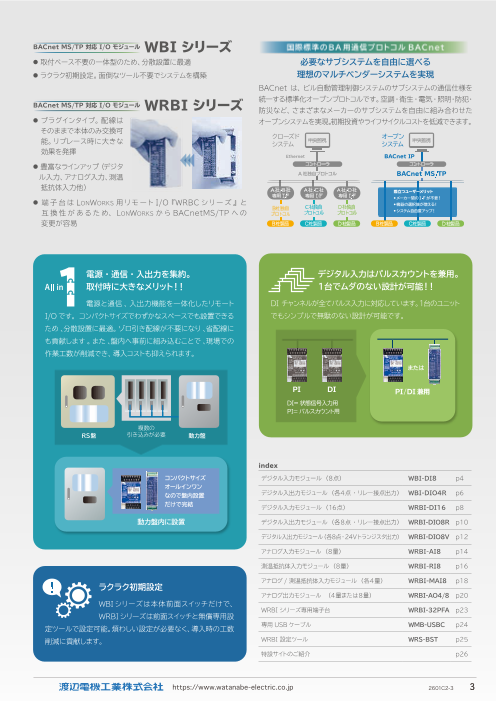

BACnet MS/TP 対応 I/O モジュール WBI シリーズ 国際標準のBA 用通信プロトコル BACnet ● 取付ベース不要の一体型のため、分散設置に最適 必要なサブシステムを自由に選べる ● ラクラク初期設定。面倒なツール不要でシステムを構築 理想のマルチベンダーシステムを実現 BACnet は、ビル自動管理制御システムのサブシステムの通信仕様を BACnet MS/TP 対応 I/O モジュール WRBI シリーズ 統一する標準化オープンプロトコルです。空調･衛生･電気･照明･防犯･ 防災など、さまざまなメーカーのサブシステムを自由に組み合わせた ● プラグインタイプ。配線は オープンシステムを実現。初期投資やライフサイクルコストを低減できます。 そのままで本体のみ交換可 能。リプレース時に大きな 効果を発揮 ● 豊富なラインアップ（デジタ ル入力、アナログ入力、測温 分散配置に最適 抵抗体入力他） コンパクト＆オールインワン仕様 ● 端 子 台は LonWorks 用リモート I/O『WRBC シリーズ 』と 　 互 換 性 が ある た め、LonWorks から BACnetMS/TP へ の 　変更が容易 電源 ･ 通信 ･ 入出力を集約｡ デジタル入力はパルスカウントを兼用｡ ラクラク 取付時に大きなメリット！！ 1台 でムダのない設計が可能！！ 初期設定 電源と通信 ､ 入出力機能を一体化したリモート DI チャンネルが全てパルス入力に対応しています。1 台のユニット 設定が簡単で導入がラク I/O です。コンパクトサイズでわずかなスペースでも設置できる でもシンプルで無駄のない設計が可能です。 ため ､分散設置に最適。ゾロ引き配線が不要になり ､省配線に も貢献します ｡ また ､盤内へ事前に組み込むことで ､現場での 作業工数が削減でき、導入コストも抑えられます。 パルス入力兼用 全DIチャンネルがパルス入力に対応 PI DI PI/DI 兼用 DI= 状態信号入力用 PI= パルスカウント用 index デジタル入力モジュール（8点） WBI-DI8 p4 デジタル入出力モジュール（各4点・リレー接点出力） WBI-DIO4R p6 デジタル入力モジュール（16点） WRBI-DI16 p8 デジタル入出力モジュール（各8点・リレー接点出力） WRBI-DIO8R p10 デジタル入出力モジュール（各8点・24Vトランジスタ出力） WRBI-DIO8V p12 アナログ入力モジュール（8量） WRBI-AI8 p14 測温抵抗体入力モジュール（8量） WRBI-RI8 p16 アナログ / 測温抵抗体入力モジュール（各4量） WRBI-MAI8 p18 ラクラク初期設定 アナログ出力モジュール　（4量または8量） WRBI-AO4/8 p20 WBI シリーズは本体前面スイッチだけで、 WRBI シリーズ専用端子台 WRBI-32PFA p23 WRBIシリーズは前面スイッチと無償専用設 定ツールで設定可能。煩わしい設定が必要なく、導入時の工数 専用 USB ケーブル WMB-USBC p24 削減に貢献します。 WRBI 設定ツール WRS-BST p25 特設サイトのご紹介 p26 https://www.watanabe-electric.co.jp 2601C2-3 3

デジタル入力モジュール（8点） WBI-DI8 入力仕様 入 力 信 号 パルス/無電圧接点またはトランジスタ出力信号 （オープンコレクタ） ・入力センス電流 ：約5.5mA（ON抵抗が0Ωの時） ・入力プルアップ電圧： DC24V±10％（内部プルアップ） ・入力パルスON時間 ：10ms以上 ・入力パルスOFF時間 ：10ms以上 入 力 点 数 8点 入 力 コ モ ン マイナスコモン（入力1点につき1コモン） パルス入力可能周波数 50Hz以下 入 力 設 定 パルス最大値設定、パルスリセット、時間積算リセッ ト、変化回数リセット、プリスケール設定、パルス 係数設定、単位設定 基本仕様 電 源 電 圧 AC100～240V ±10％（50/60Hz） 本器は、リレー接点またはオープンコレクタのON/OFF信号を 消 費 電 力 約5VA（AC100V） 、約7.5VA（AC240V） 入力するBACnet MS/TP対応のI/Oモジュールです。 使用温湿度範囲 －5℃～+55℃ 10～90％RH以下（非結露） また、パルス出力される機器からの信号を入力し、積算するこ 保存温湿度範囲 －20℃～+60℃ 90％RH以下（非結露） ともできます。 ウォームアップタイム 30分 耐 電 圧 電源－通信－入力端子間相互　AC1500V　1分間 絶 縁 抵 抗 100MΩ以上（DC500V） 外 形 寸 法 110（H）×65（W）×48（D）mm 特 長 質 量 約250g 結 線 部 M3 ネジ端子台（脱着式） 14P・10P（締付トルク0.5N･m） ● デジタル入力1～8chはパルス入力としても使用可能 適 合 電 線 16～24AWG ● デジタル入力の変化回数、稼働時間を積算 取 付 方 法 DINレール取付 ケ ー ス 色・ 材 質 ● 停電時に積算値、設定値を不揮発メモリに記憶 アイボリー・自己消火性ABS樹脂（UL94V-0） ● 220Ω終端抵抗内蔵 ● 専用設定ツールなしでネットワークに参入可能 ● メンテナンス性を考慮し、端子台と本体は取り外し可能 通信仕様 プ ロ ト コ ル BACnet MS/TP（マスター） 規 格 EIA－485準拠（RS-485） 型 式 通 信 速 度 9600bps/19200bps/38400bps/76800bps （ディップスイッチにて設定可能） ※工場出荷時38400bps WBI－DI8－A□02 終 端 抵 抗 約220Ω（本体内蔵：端子番号の11と13を短絡するこ とにより終端有効） 接 続 台 数 1セグメント最大31台（リピータ2台接続することで 最大80台） ノードアドレス 0～12（7 ディップスイッチ及びロータリースイッチにて 設定可能） シ タ 電 検 付 内 伝 送 距 離 1セグメントあたり1200m以下（接続機器や伝送路に リ 査 より可変） イ 成 ー 績 ズ プ 源 書 番 容 WBI BACnet MS/TPモジュール DI8 デジタル入力8点 A AC100～240V ±10％（50/60Hz） 0 なし 1 付き 02 標準 4 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WBI-DI8 外形寸法図・端子配列 端子番号 記号 内容 1 U（+） 制御電源 電源端子 2 V（－） （AC100～240V ±10％） 3 I 1 デジタル入力1 4 COM1 コモン1（ デジタル入力1用） ※1 5 I 2 デジタル入力2 6 COM2 デジタル コモン2（ デジタル入力2用） ※1 入力端子 7 I 3 デジタル入力3 8 COM3 コモン3（ デジタル入力3用） ※1 9 I 4 デジタル入力4 10 COM4 コモン4（ デジタル入力4用） ※1 11 E 通信 終端端子 ※2 12 + MS/TP 通信 ＋端子 13 － 通信端子 通信 －端子 14 SG 通信 SG端子 15 I 5 デジタル入力5 16 COM5 コモン5（ デジタル入力5用） ※1 17 I 6 デジタル入力6 18 COM6 デジタル コモン6（ デジタル入力6用） ※1 入力端子 19 I 7 デジタル入力7 単位：mm 20 COM7 コモン7（ デジタル入力7用） ※1 21 I 8 デジタル入力8 22 COM8 コモン8（ デジタル入力8用） ※1 23 NC 空端子 ※3 24 NC ※1 デジタル入力1～8用のコモンは内部で共通となっています ※2 終端抵抗について ● MS/TP通信端子の「11（終端端子）」と「13（−端子）」を短絡すると内蔵の 220Ωの終端抵抗が有効になります ● 本製品が終端に配置されている場合は、終端抵抗を有効にしてください ● 終端抵抗を有効にしない場合は、何も配線しないでください ※3 空端子には何も配線しないでください 回路ブロック図 https://www.watanabe-electric.co.jp 2601C2-3 5 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

デジタル入出力モジュール（4点） WBI-DIO4R 入力仕様 入 力 信 号 パルス/無電圧接点またはトランジスタ出力信号 （オープンコレクタ） ・入力センス電流 ：約5.5mA（ON抵抗が0Ωの時） ・入力プルアップ電圧： DC24V±10％（内部プルアップ） ・入力パルスON時間： 10ms以上 ・入力パルスOFF時間 ：10ms以上 入 力 点 数 4点 入 力 コ モ ン マイナスコモン（入力1点につき1コモン） パルス入力可能周波数 50Hz以下 入 力 設 定 パルス最大値設定、パルスリセット、時間積算リセッ ト、変化回数リセット、プリスケール設定、パルス 係数設定、単位設定 出力仕様 本器は、リレー接点またはオープンコレクタのON/OFF信号入 出 力 信 号 リレー接点出力（a接点×2、c接点×2） 力と、リレー接点を出力するBACnet MS/TP対応のモジュー ・定格制御容量 2A/250V AC、2A/30V DC ルです。 ・最小適用負荷 10mA/5V DC ・耐電圧 開放接点間AC750V　1分間 また、パルス出力される機器からの信号を入力し、積算するこ ・機械的寿命 500万回以上 ともできます。 ・電気的寿命 20万回以上（定格負荷にて） 出 力 点 数 4点（a接点×2、c接点×2） 出 力 コ モ ン 出力2点につき1コモン 特 長 （O1,O2,NC2にて1コモン、O3,O4,NC4にて1コモン） 応 答 時 間 15ms ● デジタル入力1～4chはパルス入力としても使用可能 出 力 設 定 出力反転設定、標準/発停出力切り替え、最小 ON/ ● a接点、c接点リレー内蔵で動力盤内の制御回路に組み込むこと OFF時間設定、時間積算リセット、変化回数リセ でCX/TXリレーの省略が可能 ット、復電時出力復元設定、起動ディレイ設定 ● 標準的な出力用のオブジェクトに加え、発停制御用のオブジェク トを搭載※1 ● デジタル入力の変化回数、稼働時間を積算 基本仕様 ● 220Ω終端抵抗内蔵 ● 専用設定ツールなしでネットワークに参入可能 電 源 電 圧 AC100～240V ±10％（ 50/60Hz） ● メンテナンス性を考慮し、端子台と本体は取り外し可能 消 費 電 力 約7VA（ AC100V） 、約9.5VA（ AC240V） ※1　運用時は一方のみご使用ください 使用温湿度範囲 －5℃～+55℃　10～90％RH以下（ 非結露） 保存温湿度範囲 －20℃～+60℃　90％RH以下（ 非結露） ウォームアップタイム 30分 型 式 耐 電 圧 電源－通信－入力－出力端子間相互 AC1500V　1分間 絶 縁 抵 抗 100MΩ以上（ DC500V） WBI－ DIO4R － A□02 外 形 寸 法 110（H）×65（W）×48（D）mm 質 量 約250g 結 線 部 M3 ネジ端子台（脱着式） 14P・10P（締付トルク0.5N･m） 適 合 電 線 16～24AWG 取 付 方 法 DINレール取付 シ タ 電 検 付 内 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） リ 査 イ 成 ー 績 通信仕様 ズ プ 源 書 番 容 プ ロ ト コ ル BACnet MS/TP（ マスター） WBI BACnet MS/TPモジュール 規 格 EIA-485準拠（ RS-485） DIO4R デジタル入出力4点 通 信 速 度 9600bps/19200bps/38400bps/76800bps A AC100～240V ±10％（50/60Hz） （ディップスイッチにて設定可能） ※工場出荷時38400bps 0 なし 終 端 抵 抗 約220Ω（ 本体内蔵：端子番号の11と13を短絡する 1 付き ことにより終端有効） 02 標準 接 続 台 数 1セグメント最大31台（ リピータ2台接続することで 最大80台） ノードアドレス 0～127（ ディップスイッチ及びロータリースイッチにて 設定可能） 伝 送 距 離 1セグメントあたり1200m以下（ 接続機器や伝送路 により可変） 6 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WBI-DIO4R 外形寸法図・端子配列 端子番号 記号 内容 1 U（+） 制御電源 電源端子（AC100～240V ±10％） 2 V（－） 3 I 1 デジタル入力1 4 COM1 コモン1（ デジタル入力1用） ※1 5 I 2 デジタル入力2 6 COM2 デジタル コモン2（ デジタル入力2用） ※1 入力端子 7 I 3 デジタル入力3 8 COM3 コモン3（ デジタル入力3用） ※1 9 I 4 デジタル入力4 10 COM4 コモン4（ デジタル入力4用） ※1 11 E 通信 終端端子 ※2 12 + MS/TP 通信 ＋端子 13 － 通信端子 通信 －端子 14 SG 通信 SG端子 15 O 1 a接点リレー デジタル出力（1 ノーマルオープン） 16 O 2 デジタル出力（2 ノーマルオープン） c接点リレー 17 NC2 デジタル出力（2 ノーマルクローズ） 18 COM5 デジタル O1,O2,NC2 コモン（5 デジタル出力1/2用） 入力端子 19 O 3 a接点リレー デジタル出力（3 ノーマルオープン） 単位：mm 20 O 4 デジタル出力（4 ノーマルオープン） c接点リレー 21 NC4 デジタル出力（4 ノーマルクローズ） 22 COM6 O3,O4,NC4 コモン（6 デジタル出力3/4用） 23 NC 空端子 ※3 24 NC ※1 デジタル入力1～4用のコモンは内部で共通となっています ※2 終端抵抗について ● MS/TP通信端子の「11（終端端子）」と「13（−端子）」を短絡すると内蔵の220Ωの終 端抵抗が有効になります ● 本製品が終端に配置されている場合は、終端抵抗を有効にしてください ● 終端抵抗を有効にしない場合は、何も配線しないでください ※3 空端子には何も配線しないでください 回路ブロック図 https://www.watanabe-electric.co.jp 2601C2-3 7 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

デジタル入力モジュール（16点） WRBI-DI16 入力仕様 入 力 信 号 パルス/無電圧接点またはトランジスタ信号 （オープンコレクタ） ・入力センス電流 ：約5.5mA（ON抵抗が0Ωの時） ・入力プルアップ電圧 ：DC24V内部プルアップ ・入力パルスON時間 ：10ms以上 ・入力パルスOFF時間 ：10ms以上 入 力 点 数 16点 入 力 コ モ ン マイナスコモン（入力2点につき1コモン） 　※内部ですべて共通 パルス入力可能周波数 50Hz以下 入 力 設 定 ・BACnetにて設定 パルス最大値設定、パルスリセット、時間積算リ セット、変化回数リセット、プリスケール設定、 パルス係数設定、単位設定、極性設定、不活性テ キスト設定、活性テキスト設定 ・設定ツールにて設定 パルス最大値設定、プリスケール設定、パルス係 本器は、リレー接点またはオープンコレクタのON/OFF信号を入 数設定、単位設定、極性設定、不活性テキスト設 力するBACnet MS/TP対応のI/Oモジュールです。 定、活性テキスト設定、模擬入力 また、パルス出力される機器からの信号を入力し、積算すること もできます。 基本仕様 電 源 電 圧 AC100～240V ±10％ 特 長 消 費 電 力 約7VA（AC100V）、約10VA（AC200V） 使用温湿度範囲 －5℃～+55℃　90％RH以下（非結露） ● コンパクトな一体型モジュールで分散設置に最適 保存温湿度範囲 －20℃～+60℃　90％RH以下（非結露） ウォームアップタイム 30分 ● デジタル入力1～16chはパルス積算としても使用可能 耐 電 圧 入力－通信－電源各端子間相互　AC2000V　1分間 ● デジタル入力の変化回数、稼動時間を積算 絶 縁 抵 抗 100MΩ以上（DC500V） ● 停電時に積算値、設定値を不揮発メモリに記録 外 形 寸 法 170（H）×50（W）×85（D）mm ● 専用設定ツール（WRS-BST：無償ダウンロード）接続で各種設 質 量 約280g 定が可能 結 線 部 基板実装型端子台（2段式）（締付トルク0.5N・m） 適 合 電 線 0.14～2.5㎜（2 単線）／ 0.14～1.5㎜（2 撚線） ● メンテナンス性を考慮し、端子台と本体は取り外し可能 26～14AWG 取 付 方 法 壁面取付、DINレール取付 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） 型 式 WRBI－DI16－A□02－□ 通信仕様 プ ロ ト コ ル BACnet MS/TP（マスター） 規 格 EIA-485準拠（RS-485） シ タ 電 検 付 端 内 通 信 速 度 9600bps/19200bps/38400bps/76800bps （ディップスイッチにて設定可能） ※工場出荷時38400bps リ 査 イ 成 子 接 続 台 数 1セグメント最大31台 ー 績 （リピータ2台接続することで最大80台） ズ プ 源 書 番 台 容 伝 送 距 離 1セグメントあたり1200m以下 （接続機器や伝送路により可変） WRBI BACnet MS/TP対応 I/Oモジュール ノードアドレス 0～127 DI16 デジタル入力16点 （ディップスイッチ及びロータリスイッチにて設定可能） A AC100～240V ±10% 通 信 設 定 設定ツールまたはBACnetにて設定 0 なし デバイスインスタンス、説明、ロケーション、UTC 1 付き オフセット、APDUタイムアウト時間、APDUリト 02 標準 ライ回数、最大マスター数、最大送信フレーム数、 A トークン回覧タイムアウト時間、トークン回覧リトラ 通信3線式（＋，－，SG）　 イ回数 B 通信2線式（＋，－）　 N 端子台なし 8 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WRBI-DI16 外形寸法図・端子配列 単位：mm 番号 記号 内容 番号 記号 内容 1 DI 9 デジタル入力9 17 POWER 電源 V（－）端子 電源端子 2 DI 10 デジタル入力10 18 POWER 電源 U（＋）端子 3 COM デジタル コモン（内部で全て共通） 19 DI 1 デジタル入力1 4 DI 11 入力端子 デジタル入力11 20 DI 2 デジタル入力2 5 DI 12 デジタル入力12 21 COM デジタル コモン（内部で全て共通） 6 COM コモン（内部で全て共通） 22 DI 3 入力端子 デジタル入力3 7 ＋ 通信 ＋端子 23 DI 4 デジタル入力4 通信端子 8 － 通信 －端子 24 COM コモン（内部で全て共通） 9 DI 13 デジタル入力13 25 POWER 電源 V（－）端子 電源端子 10 DI 14 デジタル入力14 26 POWER 電源 U（＋）端子 11 COM デジタル コモン（内部で全て共通） 27 DI 5 デジタル入力5 12 DI 15 入力端子 デジタル入力15 28 DI 6 デジタル入力6 13 DI 16 デジタル入力16 29 COM デジタル コモン（内部で全て共通） 14 COM コモン（内部で全て共通） 30 DI 7 入力端子 デジタル入力7 15 ＋ 通信 ＋端子 ※ 31 DI 8 デジタル入力8 通信端子 16 － 通信 －端子 ※ 32 COM コモン（内部で全て共通） ※通信3線式の場合：15番「SG」、16番「NC」（NCには何も配線しないでください） 回路ブロック図 ※通信3線式の場合：15番「SG」、16番「NC」 https://www.watanabe-electric.co.jp 2601C2-3 9 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

デジタル入出力モジュール（8点・リレー接点出力） WRBI-DIO8R 入力仕様 入 力 信 号 パルス/無電圧接点またはトランジスタ信号 （オープンコレクタ） ・入力センス電流 ：約5.5mA（ON抵抗が0Ωの時） ・入力プルアップ電圧 ：DC24V内部プルアップ ・入力パルスON時間 ：10ms以上 ・入力パルスOFF時間 ：10ms以上 入 力 点 数 8点 入 力 コ モ ン マイナスコモン（入力2点につき1コモン） 　※内部ですべて共通 パルス入力可能周波数 50Hz以下 入 力 設 定 ・BACnetにて設定 パルス最大値設定、パルスリセット、時間積算リセッ ト、変化回数リセット、プリスケール設定、パルス 係数設定、単位設定、極性設定、不活性テキスト 設定、活性テキスト設定 ・設定ツールにて設定 パルス最大値設定、プリスケール設定、パルス係 数設定、単位設定、極性設定、不活性テキスト設定、 活性テキスト設定、模擬入力 本器は、リレー接点またはオープンコレクタのON/OFF信号入力 出力仕様 と、リレー接点を出力するBACnet MS/TP対応のI/Oモジュール 出 力 信 号 リレー接点出力（a接点） です。 ・定格制御容量 ：0.5A/250V AC、0.5A/30V DC ・最小適用負荷 ：10mA/5V DC また、パルス出力される機器からの信号を入力し、積算すること ・耐電圧 ：開放接点間　AC750V　1分間 もできます。 ・機械的寿命 ：500万回以上 ・電気的寿命 ：20万回以上（定格負荷にて） 出 力 点 数 8点 出 力 コ モ ン 出力2点につき1コモン　 特 長 応 答 時 間 15ms 出 力 モ ー ド 標準出力モード、発停出力モード 　※出力モードは2ch単位で設定 ● コンパクトな一体型モジュールで分散設置に最適 出 力 設 定 ・BACnetにて設定 ● デジタル入力1～8chはパルス積算としても使用可能 出力反転設定、最小ON/OFF時間設定、時間積 算リセット、変化回数リセット、復電時出力復元設 ● デジタル入力の変化回数、稼動時間を積算 定、起動ディレイ設定、不活性テキスト設定、活性 ● 現場での確認に役立つ模擬出力の設定が可能 テキスト設定、デフォルト出力設定、デフォルト出 ● 停電時に積算値、設定値を不揮発メモリに記録 力無効設定、ローカル制御設定 ・設定ツールにて設定 ● 専用設定ツール（WRS-BST：無償ダウンロード）接続で各種設 標準/発停出力切り替え 定が可能 出力反転設定、最小ON/OFF時間設定、 復電時出力復元設定、起動ディレイ設定、 ● メンテナンス性を考慮し、端子台と本体は取り外し可能 不活性テキスト設定、活性テキスト設定、デフォル ト出力設定、デフォルト出力無効設定、ローカル制 御設定、ワンショット時間設定、模擬出力 型 式 基本仕様 電 源 電 圧 AC100～240V ±10％ WRBI－DIO8 R－A□02－□ 消 費 電 力 約8VA（AC100V）、約11VA（AC200V） 使用温湿度範囲 －5℃～+55℃　90％RH以下（非結露） 保存温湿度範囲 －20℃～+60℃　90％RH以下（非結露） ウォームアップタイム 30分 耐 電 圧 入力－出力－通信－電源各端子間相互　AC2000V シ タ 出電検付端 内 1分間 リ 査 絶 縁 抵 抗 100MΩ以上（DC500V） イ 成 子 ー 外 形 寸 法 170（H）×50（W）×8（5 D）mm 績 質 量 約300g ズ プ 力源書番台 容 結 線 部 基板実装型端子台（2段式（）締付トルク0.5N・m） WRBI BACnet MS/TP対応 I/Oモジュール 適 合 電 線 0.14～2.5㎜（2 単線）／ 0.14～1.5㎜（2 撚線） DIO8 26～14AWG デジタル入出力8点 取 付 方 法 壁面取付、DINレール取付 R リレー接点出力 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） A AC100～240V ±10% 0 なし 通信仕様 1 付き プ ロ ト コ ル BACnet MS/TP（マスター） 02 標準 規 格 EIA-485準拠（RS-485） A 通信3線式（＋，－，SG） 通 信 速 度 9600bps/19200bps/38400bps/76800bps B 通信2線式（＋，－） （ディップスイッチにて設定可能）※工場出荷時38400bps 接 続 台 数 1セグメント最大31台 N 端子台なし （リピータ2台接続することで最大80台） 伝 送 距 離 1セグメントあたり1200m以下 （接続機器や伝送路により可変） ノードアドレス 0～127 （ディップスイッチ及びロータリスイッチにて設定可能） 通 信 設 定 設定ツールまたはBACnetにて設定 デバイスインスタンス、説明、ロケーション、UTC オフセット、APDUタイムアウト時間、APDUリト ライ回数、最大マスター数、最大送信フレーム数、 トークン回覧タイムアウト時間、トークン回覧リトラ イ回数 10 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WRBI-DIO8R 外形寸法図・端子配列 単位：mm 番号 記号 内容 番号 記号 内容 1 DI 1 デジタル入力1 17 POWER 電源 V（－）端子 電源端子 2 DI 2 デジタル入力2 18 POWER 電源 U（＋）端子 3 COM デジタル コモン（内部で全て共通） 19 DO 1 デジタル出力1 4 DI 3 入力端子 デジタル入力3 20 DO 2 デジタル出力2 5 DI 4 デジタル入力4 21 COM1 デジタル コモン（1 －）（ 出力1,2コモン共通） 6 COM コモン（内部で全て共通） 22 DO 3 出力端子 デジタル出力3 7 ＋ 通信 ＋端子 23 DO 4 デジタル出力4 通信端子 8 － 通信 －端子 24 COM2 コモン（2 －）（ 出力3,4コモン共通） 9 DI 5 デジタル入力5 25 POWER 電源 V（－）端子 電源端子 10 DI 6 デジタル入力6 26 POWER 電源 U（＋）端子 11 COM デジタル コモン（内部で全て共通） 27 DO 5 デジタル出力5 12 DI 7 入力端子 デジタル入力7 28 DO 6 デジタル出力6 13 DI 8 デジタル入力8 29 COM3 デジタル コモン（3 －）（ 出力5,6コモン共通） 14 COM コモン（内部で全て共通） 30 DO 7 出力端子 デジタル出力7 15 ＋ 通信 ＋端子 ※ 31 DO 8 デジタル出力8 通信端子 16 － 通信 －端子 ※ 32 COM4 コモン（4 －）（ 出力7,8コモン共通） ※通信3線式の場合：15番「SG」、16番「NC」（NCには何も配線しないでください） 回路ブロック図 ※通信3線式の場合：15番「SG」、16番「NC」 https://www.watanabe-electric.co.jp 2601C2-3 11 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

デジタル入出力モジュール（8点・24Vトランジスタ出力） WRBI-DIO8V 入力仕様 入 力 信 号 パルス/無電圧接点またはトランジスタ信号 （オープンコレクタ） ・入力センス電流 ：約5.5mA（ON抵抗が0Ωの時） ・入力プルアップ電圧 ：DC24V（電源と内部共通） ・入力パルスON時間 ：10ms以上 ・入力パルスOFF時間 ：10ms以上 入 力 点 数 8点 入 力 コ モ ン マイナスコモン（入力2点につき1コモン） 　※内部ですべて共通 パルス入力可能周波数 50Hz以下 入 力 設 定 ・BACnetにて設定 パルス最大値設定、パルスリセット、時間積算リセッ ト、変化回数リセット、プリスケール設定、パルス 係数設定、単位設定、極性設定、不活性テキスト 設定、活性テキスト設定 ・設定ツールにて設定 パルス最大値設定、プリスケール設定、パルス係 数設定、単位設定、極性設定、不活性テキスト設定、 活性テキスト設定、模擬入力 本器は、リレー接点またはオープンコレクタのON/OFF信号入力 出力仕様 と、24VトランジスタのON/OFF信号を出力するBACnet MS/TP 出 力 信 号 24Vトランジスタ出力 対応のI/Oモジュールです。 ・全負荷容量：DC24V　75mA　1CHあたり最大75mA また、パルス出力される機器からの信号を入力し、積算すること （但し、2点以上同時に出力されないよう、内部で制御 しています。 2点以上の出力指示が来た際には、1点目 もできます。 がOFFとなった後に 2点目をONします） ・絶縁：フォトカプラ絶縁 出 力 点 数 8点 出 力 コ モ ン マイナスコモン（出力2点につき1コモン） 特 長 応 答 時 間 10ms 出 力 モ ー ド 発停出力モード ● コンパクトな一体型モジュールで分散設置に最適 出 力 設 定 ・BACnetにて設定 最小ON/OFF時間設定、時間積算リセット、変化 ● デジタル入力1～8chはパルス積算としても使用可能 回数リセット、復電時出力復元設定、起動ディレイ ● デジタル入力の変化回数、稼動時間を積算 設定、不活性テキスト設定、活性テキスト設定、デ ● 現場での確認に役立つ模擬出力の設定が可能 フォルト出力設定、デフォルト出力無効設定、ロー カル制御設定 ● 停電時に積算値、設定値を不揮発メモリに記録 ・設定ツールにて設定 ● 専用設定ツール（WRS-BST：無償ダウンロード）接続で各種設 最小ON/OFF時間設定、復電時出力復元設定、 定が可能 起動ディレイ設定、不活性テキスト設定、活性テキ スト設定、デフォルト出力設定、デフォルト出力無 ● メンテナンス性を考慮し、端子台と本体は取り外し可能 効設定、ローカル制御設定、ワンショット時間設定、 模擬出力 型 式 基本仕様 WRBI－DIO8 V－A□02－□ 電 源 電 圧 AC100～240V ±10％ 消 費 電 力 約9VA（AC100V）、約12.5VA（AC200V） 使用温湿度範囲 －5℃～+55℃　90％RH以下（非結露） 保存温湿度範囲 －20℃～+60℃　90％RH以下（非結露） ウォームアップタイム 30分 シ タ 出電検付端 内 耐 電 圧 入力－出力－通信－電源各端子間相互　AC2000V 1分間 リ 査 イ 成 子 絶 縁 抵 抗 100MΩ以上（DC500V） ー 績 外 形 寸 法 170（H）×50（W）×8（5 D）mm ズ プ 力源書番台 容 質 量 約280g 結 線 部 基板実装型端子台（2段式（）締付トルク0.5N・ｍ） WRBI BACnet MS/TP対応 I/Oモジュール 適 合 電 線 0.14～2.5㎜（2 単線）／ 0.14～1.5㎜（2 撚線） DIO8 デジタル入出力8点 26～14AWG 取 付 方 法 壁面取付、DINレール取付 V 24Vトランジスタ出力 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） A AC100～240V ±10% 0 なし 1 付き 通信仕様 02 標準 プ ロ ト コ ル BACnet MS/TP（マスター） A 通信3線式（＋，－，SG） 規 格 EIA-485準拠（RS-485） 通 信 速 度 9600bps/19200bps/38400bps/76800bps B 通信2線式（＋，－） （ディップスイッチにて設定可能）※工場出荷時38400bps N 端子台なし 接 続 台 数 1セグメント最大31台 （リピータ2台接続することで最大80台） 伝 送 距 離 1セグメントあたり1200m以下 （接続機器や伝送路により可変） ノードアドレス 0～127 （ディップスイッチ及びロータリスイッチにて設定可能） 通 信 設 定 設定ツールまたはBACnetにて設定 デバイスインスタンス、説明、ロケーション、UTCオ フセット、APDUタイムアウト時間、APDUリトライ 回数、最大マスター数、最大送信フレーム数、トー クン回覧タイムアウト時間、トークン回覧リトライ回数 12 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WRBI-DIO8V 外形寸法図・端子配列 単位：mm 番号 記号 内容 番号 記号 内容 1 DI 1 デジタル入力1 17 POWER 電源 V（－）端子 電源端子 2 DI 2 デジタル入力2 18 POWER 電源 U（＋）端子 3 COM デジタル コモン（内部で全て共通） 19 DO 1 デジタル出力1 4 DI 3 入力端子 デジタル入力3 20 DO 2 デジタル出力2 5 DI 4 デジタル入力4 21 COM1 デジタル コモン（1 －）（ 出力1,2コモン共通） 6 COM コモン（内部で全て共通） 22 DO 3 出力端子 デジタル出力3 7 ＋ 通信 ＋端子 23 DO 4 デジタル出力4 通信端子 8 － 通信 －端子 24 COM2 コモン（2 －）（ 出力3,4コモン共通） 9 DI 5 デジタル入力5 25 POWER 電源 V（－）端子 電源端子 10 DI 6 デジタル入力6 26 POWER 電源 U（＋）端子 11 COM デジタル コモン（内部で全て共通） 27 DO 5 デジタル出力5 12 DI 7 入力端子 デジタル入力7 28 DO 6 デジタル出力6 13 DI 8 デジタル入力8 29 COM3 デジタル コモン（3 －）（ 出力5,6コモン共通） 14 COM コモン（内部で全て共通） 30 DO 7 出力端子 デジタル出力7 15 ＋ 通信 ＋端子 ※ 31 DO 8 デジタル出力8 通信端子 16 － 通信 －端子 ※ 32 COM4 コモン（4 －）（ 出力7,8コモン共通） ※通信3線式の場合：15番「SG」、16番「NC」（NCには何も配線しないでください） 回路ブロック図 ※通信3線式の場合：15番「SG」、16番「NC」 https://www.watanabe-electric.co.jp 2601C2-3 13 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

アナログ入力モジュール（8量） WRBI-AI8 入力仕様 入 力 信 号 直流電圧/直流電流 入 力 点 数 8量 入 力 方 式 シングルエンド A / D 変 換 方 式 ΔΣ方式 サンプリング時間 約150ms/1ch毎 許 容 差 ±0.1％fs 周囲温度の影響 ±0.01%fs/℃ 入 力 コ モ ン 入力1量に対して1コモン 入 力 設 定 ・BACnetにて設定 単位設定、スパン調整、ゼロ調整 ・設定ツールにて設定 単位設定、スケールHI/LO設定、ローカット設定、 スパン調整、ゼロ調整、模擬入力 基本仕様 本器は、８量の直流信号を入力するBACnet MS/TP対応のI/O 電 源 電 圧 AC100～240V ±10％ モジュールです。 消 費 電 力 約2.5VA（AC100V）、約3.5VA（AC200V） 使用温湿度範囲 －5℃～+55℃　90％RH以下（非結露） 保存温湿度範囲 －20℃～+60℃　90％RH以下（非結露） 特 長 ウォームアップタイム 30分 耐 電 圧 入力－通信－電源各端子間相互　AC2000V　1分間 絶 縁 抵 抗 100MΩ以上（DC500V） ● コンパクトな一体型モジュールで分散設置に最適 外 形 寸 法 17（0 H）×5（0 W）×8（5 D）mm ● 直流電圧または直流電流8量の入力が可能 質 量 約280g ● アナログ入力のローカット設定が可能 結 線 部 基板実装型端子台（2段式（）締付トルク0.5N・m） ● 現場での確認に役立つ模擬入力の設定が可能 適 合 電 線 0.14～2.5㎜（2 単線）／ 0.14～1.5㎜（2 撚線） ● 専用設定ツール（WRS-BST：無償ダウンロード）接続で各種設 26～14AWG 取 付 方 法 壁面取付、DINレール取付 定が可能 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） ● メンテナンス性を考慮し、端子台と本体は取り外し可能 通信仕様 型 式 プ ロ ト コ ル BACnet MS/TP（マスター） WRBI－AI8－ 　　 A□02－□ 規 格 EIA-485準拠（RS-485） 通 信 速 度 9600bps/19200bps/38400bps/76800bps （ディップスイッチにて設定可能） ※工場出荷時38400bps 接 続 台 数 1セグメント最大31台 シ タ 入電検付端 内 （リピータ2台接続することで最大80台） 伝 送 距 離 1セグメントあたり1200m以下 リ 査 イ 成 子 （接続機器や伝送路により可変） ー 績 ノードアドレス 0～127 ズ プ 力源書番台 容 （ディップスイッチ及びロータリスイッチにて設定可能） WRBI BACnet MS/TP対応 I/Oモジュール 通 信 設 定 設定ツールまたはBACnetにて設定 デバイスインスタンス、説明、ロケーション、UTC AI8 アナログ入力8量 オフセット、APDUタイムアウト時間、APDUリト 11 DC0～100mV ライ回数、最大マスター数、最大送信フレーム数、 12 DC0～1V トークン回覧タイムアウト時間、トークン回覧リトラ 13 DC0～5V イ回数 14 DC1～5V 15 DC0～10V 23 DC±1V 24 DC±5V 25 DC±10V 35 DC0～20mA 36 DC4～20mA（入力抵抗50Ω） 56 DC4～20mA（入力抵抗250Ω） A AC100～240V ±10% 0 なし 1 付き 02 標準 A 通信3線式（＋，－，SG） B 通信2線式（＋，－） N 端子台なし 14 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WRBI-AI8 外形寸法図・端子配列 単位：mm 番号 記号 内容 番号 記号 内容 1 COM5 コモン5 17 POWER 電源 V（－）端子 電源端子 2 NC 空端子 18 POWER 電源 U（＋）端子 3 AI 5 アナログ アナログ入力5 19 COM1 コモン1 4 COM6 入力端子 コモン6 20 NC 空端子 5 NC 空端子 21 AI 1 アナログ アナログ入力1 6 AI 6 アナログ入力6 22 COM2 入力端子 コモン2 7 ＋ 通信 ＋端子 23 NC 空端子 通信端子 8 － 通信 －端子 24 AI 2 アナログ入力2 9 COM7 コモン7 25 POWER 電源 V（－）端子 電源端子 10 NC 空端子 26 POWER 電源 U（＋）端子 11 AI 7 アナログ アナログ入力7 27 COM3 コモン3 12 COM8 入力端子 コモン8 28 NC 空端子 13 NC 空端子 29 AI 3 アナログ アナログ入力3 14 AI 8 アナログ入力8 30 COM4 入力端子 コモン4 15 ＋ 通信 ＋端子 ※ 31 NC 空端子 通信端子 16 － 通信 －端子 ※ 32 AI 4 アナログ入力4 ※通信3線式の場合：15番「SG」、16番「NC」（NCには何も配線しないでください） 回路ブロック図 ※通信3線式の場合：15番「SG」、16番「NC」 https://www.watanabe-electric.co.jp 2601C2-3 15 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

測温抵抗体入力モジュール（8量） WRBI-RI8 入力仕様 入 力 信 号 測温抵抗体 入 力 点 数 8量 入 力 方 式 シングルエンド A / D 変 換 方 式 ΔΣ方式 サンプリング時間 約150ms/1ch毎 測温抵抗体種別 Pt100Ω、Pt1000Ω（8量全て同一センサーとする） 許 容 差 ±0.1％fs 周囲温度の影響 ±0.01%fs/℃ 入 力 設 定 ・BACnetにて設定 単位設定、スパン調整、ゼロ調整 ・設定ツールにて設定 単位設定、スパン調整、ゼロ調整、模擬入力 測温抵抗体温度範囲 －50℃～200℃ 基本仕様 本器は、８量の測温抵抗体を入力するBACnet MS/TP対応の 電 源 電 圧 AC100～240V ±10％ I/Oモジュールです。 消 費 電 力 約3VA（AC100V）、約4VA（AC200V） 使用温湿度範囲 －5℃～+55℃　90％RH以下（非結露） 保存温湿度範囲 －20℃～+60℃　90％RH以下（非結露） 特 長 ウォームアップタイム 30分 耐 電 圧 入力－通信－電源各端子間相互　AC2000V　1分間 絶 縁 抵 抗 100MΩ以上（DC500V） ● コンパクトな一体型モジュールで分散設置に最適 外 形 寸 法 17（0 H）×5（0 W）×8（5 D）mm ● 温度計測（測温抵抗体入力）8量が可能 質 量 約280g ● 現場での確認に役立つ模擬入力の設定が可能 結 線 部 基板実装型端子台（2段式（）締付トルク0.5N・m） ● 専用設定ツール（WRS-BST：無償ダウンロード）接続で各種設 適 合 電 線 0.14～2.5㎜（2 単線）／ 0.14～1.5㎜（2 撚線） 定が可能接続で各種設定が可能 26～14AWG 取 付 方 法 壁面取付、DINレール取付 ● メンテナンス性を考慮し、端子台と本体は取り外し可能 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） 型 式 通信仕様 WRBI－RI8－□A□02－□ プ ロ ト コ ル BACnet MS/TP（マスター） 規 格 EIA-485準拠（RS-485） 通 信 速 度 9600bps/19200bps/38400bps/76800bps （ディップスイッチにて設定可能） ※工場出荷時38400bps シ タ 測電検付端 内 接 続 台 数 1セグメント最大31台 リ 温 査 （リピータ2台接続することで最大80台） イ 抵 成 子 伝 送 距 離 1セグメントあたり1200m以下 ー 抗 績 （接続機器や伝送路により可変） ズ プ 体源書番台 容 ノードアドレス 0～127 WRBI BACnet MS/TP対応 I/Oモジュール （ディップスイッチ及びロータリスイッチにて設定可能） RI8 測温抵抗体入力8量 通 信 設 定 設定ツールまたはBACnetにて設定 F Pt100Ω デバイスインスタンス、説明、ロケーション、UTC H Pt1000Ω オフセット、APDUタイムアウト時間、APDUリト A ライ回数、最大マスター数、最大送信フレーム数、 AC100～240V ±10% トークン回覧タイムアウト時間、トークン回覧リトラ 0 なし イ回数 1 付き 02 標準 A 通信3線式（＋，－，SG） B 通信2線式（＋，－） N 端子台なし 16 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WRBI-RI8 外形寸法図・端子配列 単位：mm 番号 記号 内容 番号 記号 内容 1 A-5 A入力 5 17 POWER 電源 V（－）端子 電源端子 2 B-5 B入力 5 18 POWER 電源 U（＋）端子 3 b-5 測温抵抗体 b入力 5 19 A-1 A入力 1 4 A-6 入 力 端 子 A入力 6 20 B-1 B入力 1 5 B-6 B入力 6 21 b-1 測温抵抗体 b入力 1 6 b-6 b入力 6 22 A-2 入 力 端 子 A入力 2 7 ＋ 通信 ＋端子 23 B-2 B入力 2 通信端子 8 － 通信 －端子 24 b-2 b入力 2 9 A-7 A入力 7 25 POWER 電源 V（－）端子 電源端子 10 B-7 B入力 7 26 POWER 電源 U（＋）端子 11 b-7 測温抵抗体 b入力 7 27 A-3 A入力 3 12 A-8 入 力 端 子 A入力 8 28 B-3 B入力 3 13 B-8 B入力 8 29 b-3 測温抵抗体 b入力 3 14 b-8 b入力 8 30 A-4 入 力 端 子 A入力 4 15 ＋ 通信 ＋端子 ※ 31 B-4 B入力 4 通信端子 16 － 通信 －端子 ※ 32 b-4 b入力 4 ※通信3線式の場合：15番「SG」、16番「NC」（NCには何も配線しないでください） 回路ブロック図 ※通信3線式の場合：15番「SG」、16番「NC」 https://www.watanabe-electric.co.jp 2601C2-3 17 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

アナログ/測温抵抗体入力モジュール（各4量） WRBI-MAI8 入力仕様 入 力 信 号 直流電圧/直流電流、測温抵抗体 入 力 点 数 アナログ入力4量、測温抵抗体入力4量（計8量） 入 力 方 式 シングルエンド A / D 変 換 方 式 ΔΣ方式 サンプリング時間 アナログ入力：約200ms/1ch毎 測温抵抗体入力：約200ms/1ch毎 許 容 差 ±0.1％fs 周囲温度の影響 ±0.01%fs/℃ 入 力 コ モ ン 入力1量に対して1コモン 入 力 設 定 ・BACnetにて設定 単位設定、スパン調整、ゼロ調整 ・設定ツールにて設定 単位設定、スケールHI/LO設定（アナログ入力のみ）、 ローカット設定（アナログ入力のみ）、スパン調整、 ゼロ調整、模擬入力 測 温 抵 抗 体 種 Pt100Ω、Pt1000Ω 測温抵抗体温度範囲 －50℃～200℃ 本器は、４量の直流信号を入力、および４量の測温抵抗体を入力 するBACnet MS/TP対応のI/Oモジュールです。 基本仕様 特 長 電 源 電 圧 AC100～240V ±10％ 消 費 電 力 約3VA（AC100V）、約4VA（AC200V） ● コンパクトな一体型モジュールで分散設置に最適 使用温湿度範囲 －5℃～+55℃　90％RH以下（非結露） 保存温湿度範囲 －20℃～+60℃　90％RH以下（非結露） ● 直流電圧または直流電流4量、温度計測（測温抵抗体入力）4量の ウォームアップタイム 30分 入力が可能 耐 電 圧 入力－通信－電源各端子間相互　AC2000V　1分間 ● アナログ入力のローカット設定が可能 絶 縁 抵 抗 100MΩ以上（DC500V） ● 現場での確認に役立つ模擬入力の設定が可能 外 形 寸 法 17（0 H）×5（0 W）×8（5 D）mm ● 専用設定ツール（WRS-BST：無償ダウンロード）接続で各種設 質 量 約280g 定が可能 結 線 部 基板実装型端子台（2段式（）締付トルク0.5N・m） 適 合 電 線 0.14～2.5㎜（2 単線）／ 0.14～1.5㎜（2 撚線） ● メンテナンス性を考慮し、端子台と本体は取り外し可能 26～14AWG 取 付 方 法 壁面取付、DINレール取付 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） 型 式 WRBI－MAI8 　　 □A□02－□ 通信仕様 プ ロ ト コ ル BACnet MS/TP（マスター） 規 格 EIA-485準拠（RS-485） シ タ 入 測 電 検 付 端 内 通 信 速 度 9600bps/19200bps/38400bps/76800bps リ 温 査 イ 抵 成 子 （ディップスイッチにて設定可能） ※工場出荷時38400bps ー 抗 績 接 続 台 数 1セグメント最大31台 ズ プ 力 体 源 書 番 台 容 （リピータ2台接続することで最大80台） WRBI BACnet MS/TP対応 I/Oモジュール 伝 送 距 離 1セグメントあたり1200m以下 MAI8 アナログ入力4量/測温抵抗体入力4量 （接続機器や伝送路により可変） ノードアドレス 0～127 11 DC0～100mV （ディップスイッチ及びロータリスイッチにて設定可能） 12 DC0～1V 通 信 設 定 設定ツールまたはBACnetにて設定 13 DC0～5V デバイスインスタンス、説明、ロケーション、UTC 14 DC1～5V オフセット、APDUタイムアウト時間、APDUリト 15 DC0～10V ライ回数、最大マスター数、最大送信フレーム数、 23 DC±1V トークン回覧タイムアウト時間、トークン回覧リトラ 24 DC±5V イ回数 25 DC±10V 35 DC0～20mA 36 DC4～20mA（入力抵抗50Ω） 56 DC4～20mA（入力抵抗250Ω） F Pt100Ω H Pt1000Ω A AC100～240V ±10% 0 なし 1 付き 02 標準 A 通信3線式（＋，－，SG） B 通信2線式（＋，－） N 端子台なし 18 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8

WRBI-MAI8 外形寸法図・端子配列 単位：mm 番号 記号 内容 番号 記号 内容 1 A-1 A入力 1 17 POWER 電源 V（－）端子 電源端子 2 B-1 B入力 1 18 POWER 電源 U（＋）端子 3 b-1 アナログ b入力 1 19 COM1 コモン1 4 A-2 入力端子 A入力 2 20 NC 空端子 5 B-2 B入力 2 21 AI 1 アナログ アナログ入力1 6 b-2 b入力 2 22 COM2 入力端子 コモン2 7 ＋ 通信 ＋端子 23 NC 空端子 通信端子 8 － 通信 －端子 24 AI 2 アナログ入力2 9 A-3 A入力 3 25 POWER 電源 V（－）端子 電源端子 10 B-3 B入力 3 26 POWER 電源 U（＋）端子 11 b-3 アナログ b入力 3 27 COM3 コモン3 12 A-4 入力端子 A入力 4 28 NC 空端子 13 B-4 B入力 4 29 AI 3 アナログ アナログ入力3 14 b-4 b入力 4 30 COM4 入力端子 コモン4 15 ＋ 通信 ＋端子 ※ 31 NC 空端子 通信端子 16 － 通信 －端子 ※ 32 AI 4 アナログ入力4 ※通信3線式の場合：15番「SG」、16番「NC」（NCには何も配線しないでください） 回路ブロック図 ※通信3線式の場合：15番「SG」、16番「NC」 https://www.watanabe-electric.co.jp 2601C2-3 19 WBI-DI8 WBI-DIO4R WRBI-DI16 WRBI-DIO8R WRBI-DIO8V WRBI-AI8 WRBI-RI8 WRBI-MAI8 WRBI-AO4/8 WRBI-32PFA WMB-USBC WRS-BST

アナログ出力モジュール（4量または8量） WRBI-AO4/8 出力仕様 出 力 信 号 直流電流／直流電圧 出 力 点 数 AO4：4量、AO8：8量 D / A 分 解 能 16bi（t ±10V出力の場合） 応 答 時 間 20ms/1chあたり 許 容 差 ±0.1%fs 周囲温度の影響 ±0.01%fs/℃ 出 力 コ モ ン 出力1量に対して1コモン 出 力 設 定 ・BACnetにて設定 単位設定、復電時出力復元設定、デフォルト出力 設定、デフォルト出力無効設定、ローカル制御設定、 スパン調整、ゼロ調整 ・設定ツールにて設定 単位設定、復電時出力復元設定、デフォルト出力 設定、スケールHI/LO設定、デフォルト出力無効 設定、ローカル制御設定、スパン調整、ゼロ調整、 模擬出力 本器は、直流信号を出力するBACnet MS/TP対応のI/Oモジュー ルです。 基本仕様 電 源 電 圧 AC100～240V ±10％ 消 費 電 力 AO4F：約5.5VA（AC100V）、約7.5VA（AC200V） 特 長 AO8F：約3.5VA（AC100V）、約4.5VA（AC200V） 使用温湿度範囲 －5℃～+55℃　90％RH以下（非結露） ● コンパクトな一体型モジュールで分散設置に最適 保存温湿度範囲 －20℃～+60℃　90％RH以下（非結露） ● 電圧出力8量または電流出力4量のアナログ出力が可能 ウォームアップタイム 30分 ● 現場での確認に役立つ模擬出力の設定が可能 耐 電 圧 出力－通信－電源各端子間相互　AC2000V　1分間 絶 縁 抵 抗 100MΩ以上（DC500V） ● 専用設定ツール（WRS-BST：無償ダウンロード）接続で各種設 外 形 寸 法 17（0 H）×5（0 W）×8（5 D）mm 定が可能 質 量 約280g ● メンテナンス性を考慮し、端子台と本体は取り外し可能 結 線 部 基板実装型端子台（2段式（）締付トルク0.5N・m） 適 合 電 線 0.14～2.5㎜（2 単線）／ 0.14～1.5㎜（2 撚線） 26～14AWG 取 付 方 法 壁面取付、DINレール取付 型 式 ケ ー ス 色・ 材 質 アイボリー・自己消火性ABS樹脂（UL94V-0） WRBI－AO□－□A□02－□ 通信仕様 シ タ 出電検付端 内 プ ロ ト コ ル BACnet MS/TP（マスター） 規 格 EIA-485準拠（RS-485） リ 査 イ 成 子 通 信 速 度 9600bps/19200bps/38400bps/76800bps ー 績 （ディップスイッチにて設定可能） ※工場出荷時38400bps ズ プ 力源書番台 容 接 続 台 数 1セグメント最大31台 WRBI BACnet MS/TP対応 I/Oモジュール （リピータ2台接続することで最大80台） AO4 アナログ出力4量（電流出力のみ） ※1 伝 送 距 離 1セグメントあたり1200m以下 AO8 アナログ出力8量（電圧出力のみ） ※2 （接続機器や伝送路により可変） ノードアドレス 0～127 A DC4～20mA（許容負荷550Ω以下） ※1 AO4のみ選択可 （ディップスイッチ及びロータリスイッチにて設定可能） 通 信 設 定 設定ツールまたはBACnetにて設定 H DC1～5V（許容負荷2.5kΩ以上） ※2 AO8のみ選択可 デバイスインスタンス、説明、ロケーション、UTC L DC0～1V（許容負荷500Ω以上） オフセット、APDUタイムアウト時間、APDUリト ※2 AO8のみ選択可 ライ回数、最大マスター数、最大送信フレーム数、 N DC0～5V（許容負荷2.5kΩ以上） トークン回覧タイムアウト時間、トークン回覧リトラ ※2 AO8のみ選択可 イ回数 P DC0～10V（許容負荷5kΩ以上） ※2 AO8のみ選択可 R DC±10V（許容負荷5kΩ以上） ※2 AO8のみ選択可 A AC100～240V ±10% 0 なし 1 付き 02 標準 A 通信3線式（＋，－，SG） B 通信2線式（＋，－） N 端子台なし 20 https://www.watanabe-electric.co.jp 2601C2-3 WRS-BST WMB-USBC WRBI-32PFA WRBI-AO4/8 WRBI-MAI8 WRBI-RI8 WRBI-AI8 WRBI-DIO8V WRBI-DIO8R WRBI-DI16 WBI-DIO4R WBI-DI8
