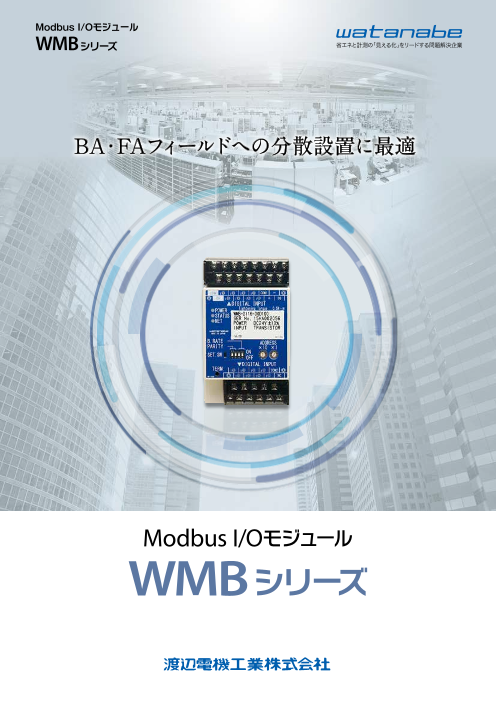

Modbus I/Oモジュール WMB シリーズ 省エネと計測の「見える化」をリードする問題解決企業 BA・FAフィールドへの分散設置に最適 Modbus I/Oモジュール WMB シリーズ https://www.watanabe-electr ic.co.jp Mail : support@watanabe-electric.co.jp 本社／東京営業所 〒150-0001 東京都渋谷区神宮前6-16-19 TEL：03-3400-6141　FAX：03-3409-3156 西 日 本 営 業 所 〒564-0063 大阪府吹田市江坂町１-14 -33 TEL：06-6310-8565　FAX：06-6310-6462 製品詳細と最新情報は 中 部 営 業 所 〒460-0003 愛知県名古屋市中区錦１-４-25 TEL：052-220-3344　FAX：052-220-3345 Webサイトへ 本カタログの記載内容は、予告なしに変更する場合がありますのでご了承ください。 2601C3-4

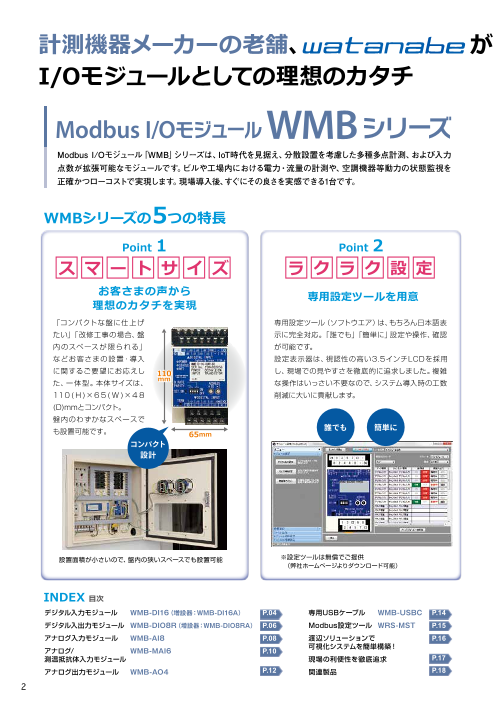

計測機器メーカーの老舗、　　　　　　　が考えた、 I/Oモジュールとしての理想のカタチ Modbus I/Oモジュール WMB シリーズ Modbus I/Oモジュール「WMB」シリーズは、IoT時代を見据え、分散設置を考慮した多種多点計測、および入力 点数が拡張可能なモジュールです。ビルや工場内における電力・流量の計測や、空調機器等動力の状態監視を 正確かつローコストで実現します。現場導入後、すぐにその良さを実感できる1台です。 スマート ラクラク 多機能 アナログ サイズ 初期設定 多用途 多点入出力 親切設計 WMBシリーズの5つの特長 WMBシリーズ Point 1 Point 2 Point 3 Point 4 □ス□マ□ー□ト□サ□イ□ズ □ラ□ク□ラ□ク□設□定 □多□機□能 □ 多□用□途 □ア□ナ□ロ□グ お客さまの声から 専用設定ツールを用意 最大で1台3役こなすため、 □多□点□入□出□力理想のカタチを実現 複数台必要ありません︕ 「コンパクトな盤に仕上げ 専用設定ツール（ソフトウエア）は、もちろん日本語表 デジタル入力チャンネル（DI）は、パルス積算入力（PI） アナログ多点入出力に対応 たい」「改修工事の場合、盤 示に完全対応。「誰でも」「簡単に」設定や操作、確認 としてもご使用可能。 「アナログ入力8点」「アナログ入力3点+測温抵抗 内のスペースが限られる」 が可能です。 デジタル入力モジュールはDI/PIの1台2役、デジタル 体入力3点」「アナログ出力4点」と充実のライン などお客さまの設置・導入 設定表示器は、視認性の高い3.5インチLCDを採用 入出力モジュールはDI/DO/PIの1台3役こなすので、 アップ。各種センサーから直接入力できるので、余計 に関するご要望にお応えし 110 し、現場での見やすさを徹底的に追求しました。複雑 用途別に複数台設置する必要はありません。 な配線や中間デバイスが不要。専用の設定ツールに た、一体型。本体サイズは、 mm な操作はいっさい不要なので、システム導入時の工数 より、模擬入出力の設定も可能です。また、16ビット 110 ( H )×65 ( W )×48 削減に大いに貢献します。 の高分解能を誇ります。 (D)mmとコンパクト。 デジタル入出力モジュール WMB-DIO8R デジタル 盤内のわずかなスペースで 誰でも 簡単に 入力 アナログ入力8点 も設置可能です。 65mm コンパクト 設計 アナログ入力 3点＋測温抵抗体入力 3点 デジタル パルス 出力 積算入力 アナログ出力4点 Point 5□親□切□設□計 設置面積が小さいので、盤内の狭いスペースでも設置可能 ※設定ツールは無償でご提供 　（弊社ホームページよりダウンロード可能） 現場目線で作業のしやすさを最優先 INDEX 端子台は脱着式を採用。 目次 本体が故障してしまった場合でも、配線はそのままで デジタル入力モジュール WMB-DI16（増設器：WMB-DI16A） P.04 専用USBケーブル WMB-USBC P.14 本体の交換が可能です。リプレース時に大きな効果を デジタル入出力モジュール WMB-DIO8R（増設器：WMB-DIO8RA） P.06 Modbus設定ツール WRS-MST P.15 発揮します。 脱着可能！！ アナログ入力モジュール WMB-AI8 P.08 渡辺ソリューションで P.16 脱落防止ネジにより、配線工数の削減と安全性を高め アナログ/ WMB-MAI6 P.10 可視化システムを簡単構築！ 測温抵抗体入力モジュール 現場の利便性を徹底追求 P.17 ました。 アナログ出力モジュール WMB-AO4 P.12 関連製品 P.18 2

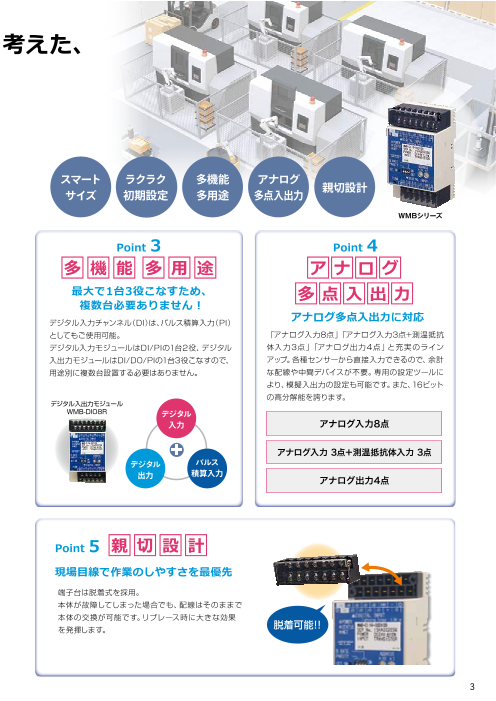

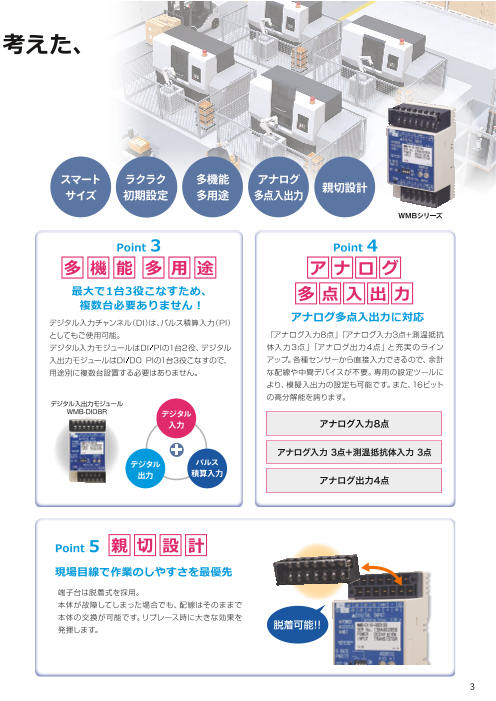

計測機器メーカーの老舗、　　　　　　　が考えた、 I/Oモジュールとしての理想のカタチ Modbus I/Oモジュール WMB シリーズ Modbus I/Oモジュール「WMB」シリーズは、IoT時代を見据え、分散設置を考慮した多種多点計測、および入力 点数が拡張可能なモジュールです。ビルや工場内における電力・流量の計測や、空調機器等動力の状態監視を 正確かつローコストで実現します。現場導入後、すぐにその良さを実感できる1台です。 スマート ラクラク 多機能 アナログ サイズ 初期設定 多用途 多点入出力 親切設計 WMBシリーズの5つの特長 WMBシリーズ Point 1 Point 2 Point 3 Point 4 □ス□マ□ー□ト□サ□イ□ズ □ラ□ク□ラ□ク□設□定 □多□機□能 □ 多□用□途 □ア□ナ□ロ□グ お客さまの声から 専用設定ツールを用意 最大で1台3役こなすため、 □多□点□入□出□力理想のカタチを実現 複数台必要ありません︕ 「コンパクトな盤に仕上げ 専用設定ツール（ソフトウエア）は、もちろん日本語表 デジタル入力チャンネル（DI）は、パルス積算入力（PI） アナログ多点入出力に対応 たい」「改修工事の場合、盤 示に完全対応。「誰でも」「簡単に」設定や操作、確認 としてもご使用可能。 「アナログ入力8点」「アナログ入力3点+測温抵抗 内のスペースが限られる」 が可能です。 デジタル入力モジュールはDI/PIの1台2役、デジタル 体入力3点」「アナログ出力4点」と充実のライン などお客さまの設置・導入 設定表示器は、視認性の高い3.5インチLCDを採用 入出力モジュールはDI/DO/PIの1台3役こなすので、 アップ。各種センサーから直接入力できるので、余計 に関するご要望にお応えし 110 し、現場での見やすさを徹底的に追求しました。複雑 用途別に複数台設置する必要はありません。 な配線や中間デバイスが不要。専用の設定ツールに た、一体型。本体サイズは、 mm な操作はいっさい不要なので、システム導入時の工数 より、模擬入出力の設定も可能です。また、16ビット 110 ( H )×65 ( W )×48 削減に大いに貢献します。 の高分解能を誇ります。 (D)mmとコンパクト。 デジタル入出力モジュール WMB-DIO8R デジタル 盤内のわずかなスペースで 誰でも 簡単に 入力 アナログ入力8点 も設置可能です。 65mm コンパクト 設計 アナログ入力 3点＋測温抵抗体入力 3点 デジタル パルス 出力 積算入力 アナログ出力4点 Point 5□親□切□設□計 設置面積が小さいので、盤内の狭いスペースでも設置可能 ※設定ツールは無償でご提供 　（弊社ホームページよりダウンロード可能） 現場目線で作業のしやすさを最優先 INDEX 端子台は脱着式を採用。 目次 本体が故障してしまった場合でも、配線はそのままで デジタル入力モジュール WMB-DI16（増設器：WMB-DI16A） P.04 専用USBケーブル WMB-USBC P.14 本体の交換が可能です。リプレース時に大きな効果を デジタル入出力モジュール WMB-DIO8R（増設器：WMB-DIO8RA） P.06 Modbus設定ツール WRS-MST P.15 発揮します。 脱着可能！！ アナログ入力モジュール WMB-AI8 P.08 渡辺ソリューションで P.16 脱落防止ネジにより、配線工数の削減と安全性を高め アナログ/ WMB-MAI6 P.10 可視化システムを簡単構築！ 測温抵抗体入力モジュール 現場の利便性を徹底追求 P.17 ました。 アナログ出力モジュール WMB-AO4 P.12 関連製品 P.18 3

デジタル入力モジュール（16点） WMB-DI16 本器はリレー接点またはオープンコレクタのON/OFF信号を入 力するモジュールです。 またパルス出力される機器からの信号を入力し、積算すること もできます。 Modbus RTUプロトコルに対応し、Econo･DataChe（f WGWB シリーズ）と接続して監視システムを簡単に構築できます。 特 長 ● ON/OFF信号入力、パルスカウント、ON時間積算が可能 ● 専用設定ツール（WRS-MST：無償ダウンロード）を接続する ことで、データモニタや各種設定が可能 WMB-DI16 ● 増設モジュールを接続することで接点32ch入力モジュールと して使用可能 WMB-DI16A ● メンテナンス性を考慮し、端子台と本体は取り外し可能 ● 停電時に積算値を不揮発メモリに記憶 型 式 WMB－DI16□－00D□00 シ タ 増 オ 電 検 付 内 リ プ 査 イ シ 成 ー ョ 績 ズ プ 設 ン 源 書 番 容 WMB Modbus I/Oモジュール DI16 デジタル入力16点 なし メインモジュール A 増設モジュール ※ 00 オプション無し D DC24V ±10％ 0 なし 1 付き 00 標準 ※増設モジュール単体ではご使用できません。「 WMB-DI16A」は「WMB-DI16」のみ接続可能です 仕 様 入力仕様（メインモジュール WMB-DI16） 基本仕様 入 力 信 号 パルス/無電圧接点またはトランジスタ出力信号 電 源 電 圧 DC24V ±10％ ・入力センス電流 約4.2mA（ON抵抗が0Ωの時） 消 費 電 流 DI16：max 130mA未満 ・入力プルアップ電圧 DC24V（電源と内部共通） DI16A：max 80mA未満 ・入力パルスON時間 10ms以上※1 使用温湿度範囲 −5℃～＋55℃　90％RH以下（非結露） ・入力パルスOFF時間 10ms以上※1 保存温湿度範囲 −20℃～＋60℃　90％RH以下（非結露） 入 力 点 数 16点 耐 電 圧 DI16：電源−通信−内部回路間相互　AC1500V　1分間 入 力 コ モ ン マイナスコモン（入力8点につき1コモン） DI16A：内部回路−入力端子間相互　AC1500V　1分間 ※コモン1、2は内部で共通 絶 縁 抵 抗 100MΩ以上（DC500V） パルス入力可能周波数 50Hz以下 外 形 寸 法 110（H）×65（W）×48（D）mm 設 定 パルス最大値、パルスリセット、時間積算リセット 質 量 DI16：約220g、DI16A：約200g ※１ 増設モジュール接続時でも、ON/OFF時間、パルス入力可能周波数 結 線 部 M3ネジ端子台（脱着式）14P・10P（締付トルク0.5N・m） 　　 に変動はありません 取 付 方 法 DINレール取付 入力仕様（増設モジュール WMB-DI16A） 通信仕様（RS-485） 入 力 信 号 パルス/無電圧接点またはトランジスタ出力信号 規 格 RS-485に準拠 ・入力センス電流 約4.2mA（ON抵抗が0Ωの時） 通 信 速 度 4800bps/9600bps/19200bps/38400bps ・入力プルアップ電圧 DC24V（電源と内部共通） （ディップスイッチにて設定可能）※工場出荷時19200bps ・入力パルスON時間 25ms以上 終 端 抵 抗 約120Ω（メインモジュールに標準付属：外付け） ・入力パルスOFF時間 25ms以上 接 続 台 数 31台（リピータ無しの場合） 入 力 点 数 16点 伝 送 距 離 500m以下（接続機器や伝送路により可変） 入 力 コ モ ン マイナスコモン（入力8点につき1コモン） 通 信 形 態 1：N通信 ※コモン1、2は内部で共通 プ ロ ト コ ル Modbu（s RTU） パルス入力可能周波数 15Hz以下 設 定 パルス最大値、パルスリセット、時間積算リセット 4 https://www.watanabe-electric.co.jp 2601C3-4 WRS-MST WMB-USBC WMB-AO4 WMB-MAI6 WMB-AI8 WMB-DIO8R WMB-DI16

WMB-DI16 外形寸法図・端子配列 ■ WMB-DI16 WMB-DI16 記号 内容 24 ＋24V 電源＋端子（DC24V ±10％） 制御電源 0 0V 電源−端子 1 I 1 デジタル入力1 2 I 2 デジタル入力2 3 I 3 デジタル入力3 4 I 4 デジタル入力4 5 デジタル 入力端子 I 5 デジタル入力5 6 I 6 デジタル入力6 7 I 7 デジタル入力7 8 I 8 デジタル入力8 C1 COM1 コモン（1 デジタル入力1−8用） ※ ＋ ＋ 通信＋ RS- 端子 − 485 通信端子 − 通信−端子 SG SG 通信SG端子（シグナルGND） 9 I 9 デジタル入力9 10 I 10 デジタル入力10 11 I 11 デジタル入力11 12 I 12 デジタル入力12 13 デジタル 入力端子 I 13 デジタル入力13 14 I 14 デジタル入力14 15 I 15 デジタル入力15 単位：mm 16 I 16 デジタル入力16 C2 COM2 コモン（2 デジタル入力9−16用） ※ NC 空端子 ※コモン1、2は内部で共通 ■ WMB-DI16A WMB-DI16A 記号 内容 24 ＋24V 電源＋端子（DC24V ±10％） 制御電源 0 0V 電源−端子 1 I 1 デジタル入力1 2 I 2 デジタル入力2 3 I 3 デジタル入力3 4 I 4 デジタル入力4 5 デジタル 入力端子 I 5 デジタル入力5 6 I 6 デジタル入力6 7 I 7 デジタル入力7 8 I 8 デジタル入力8 C1 COM1 コモン（1 デジタル入力1−8用） ※ NC NC 空端子 NC 9 I 9 デジタル入力9 10 I 10 デジタル入力10 11 I 11 デジタル入力11 12 I 12 デジタル入力12 13 デジタル 入力端子 I 13 デジタル入力13 14 I 14 デジタル入力14 単位：mm 15 I 15 デジタル入力15 16 I 16 デジタル入力16 C2 COM2 コモン（2 デジタル入力9−16用） ※ NC 空端子 ※コモン1、2は内部で共通 回路ブロック図 ■ WMB-DI16 ■ WMB-DI16A https://www.watanabe-electric.co.jp 2601C3-4 5 WMB-DI16 WMB-DIO8R WMB-AI8 WMB-MAI6 WMB-AO4 WMB-USBC WRS-MST

デジタル入出力モジュール（8点） WMB-DIO8R 本器はリレー接点またはオープンコレクタのON/OFF信号入力 と、リレー接点を出力するModbus RTU対応のモジュールです。 Modbus RTUプロトコルに対応し、Econo･DataChe（f WGWBシ リーズ）と接続して監視システムを簡単に構築できます。 特 長 ● ON/OFF信号入力、パルスカウント、ON時間積算が可能 ● 専用設定ツール（WRS-MST：無償ダウンロード）を接続する ことで、データモニタや各種設定が可能 ● 増設モジュールを接続することで接点16ch入力モジュール、 接点16ch出力モジュールとして使用可能 WMB-DIO8R ● デジタル出力では、4種類（ノーマル、反転、ワンショット、発 停）の出力動作を持つ WMB-DIO8RA ● メンテナンス性を考慮し、端子台と本体は取り外しが可能 ● 停電時に積算値を不揮発メモリに記憶 型 式 仕 様 WMB－DIO8R□－00D□00 入力仕様（メインモジュール WMB-DIO8R） 入 力 信 号 パルス/無電圧接点またはトランジスタ出力信号 ・入力センス電流 約4.2mA（ON抵抗が0Ωの時） ・入力プルアップ電圧 DC24V（電源と内部共通） ・入力パルスON時間 10ms以上 シ タ 出 増 オ 電 検 付 内 ・入力パルスOFF時間 10ms以上 リ プ 査 入 力 点 数 8点 イ シ 成 入 力 コ モ ン マイナスコモン（入力8点につき1コモン） ー ョ 績 パルス入力可能周波数 50Hz以下 ズ プ 力 設 ン 源 書 番 容 設 定 パルス最大値、パルスリセット、時間積算リセット、 WMB Modbus I/Oモジュール 模擬入力 DIO8 デジタル入出力8点 R リレー出力（a接点） 入力仕様（増設モジュール WMB-DIO8RA） なし メインモジュール 入 力 信 号 パルス/無電圧接点またはトランジスタ出力信号 A 増設モジュール ※ ・入力センス電流 約4.2mA（ON抵抗が0Ωの時） 00 オプション無し ・入力プルアップ電圧 DC24V（電源と内部共通） D DC24V ±10％ ・入力パルスON時間 25ms以上 0 なし ・入力パルスOFF時間 25ms以上 1 付き 入 力 点 数 8点 00 標準 入 力 コ モ ン マイナスコモン（入力8点につき1コモン） ※増設モジュールは単体ではご使用できません。「 WMB-DIO8R」のみ接続可能です パルス入力可能周波数 15Hz以下 ※メインモジュール1台につき、増設モジュールは1台のみ接続可能です 設 定 パルス最大値、パルスリセット、時間積算リセット、 模擬入力 仕 様 出力仕様（メインモジュール WMB-DIO8R） 基本仕様 出 力 信 号 リレー接点出力（a接点） 電 源 電 圧 DC24V ±10％ ・定格制御容量 2A/250VAC、2A/30VDC 消 費 電 流 DIO8R：max 180mA未満 ・最小適用負荷 10mA/5VDC DIO8RA：max 120mA未満 ・絶縁耐圧 開放接点間　AC750V　1分間 使用温湿度範囲 −5℃～＋55℃　90％RH以下（非結露） ・機械的寿命 500万回以上 保存温湿度範囲 −20℃～＋60℃　90％RH以下（非結露） ・電気的寿命 20万回以上（定格負荷にて） 出 力 点 数 8点 耐 電 圧 DIO8R：電源−通信−内部回路−出力端子間相互　AC1500V　1分間 出 力 コ モ ン 出力4点につき1コモン DIO8RA：内部回路−入力−出力端子間相互　AC1500V　1分間 応 答 時 間 15ms 絶 縁 抵 抗 100MΩ以上（DC500V） 出 力 動 作 ノーマル出力、反転出力、ワンショット出力、発停出力 外 形 寸 法 110（H）×65（W）×48（D）mm ※発停出力は2ch単位 質 量 DIO8R：約250g、DIO8RA：約230g 設 定 模擬出力 結 線 部 M3ネジ端子台（脱着式）14P・10P（締付トルク0.5N・m） 取 付 方 法 DINレール取付 出力仕様（増設モジュール WMB-DIO8RA） 出 力 信 号 リレー接点出力（a接点） 通信仕様（RS-485） ・定格制御容量 2A/250VAC、2A/30VDC 規 格 RS-485に準拠 ・最小適用負荷 10mA/5VDC 通 信 速 度 4800bps/9600bps/19200bps/38400bps ・絶縁耐圧 開放接点間　AC750V　1分間 （ディップスイッチにて設定可能）※工場出荷時19200bps ・機械的寿命 500万回以上 終 端 抵 抗 ・電気的寿命 20万回以上（定格負荷にて） 約120Ω（メインモジュールに標準付属：外付け） 出 力 点 数 8点 接 続 台 数 31台（リピータ無しの場合） 出 力 コ モ ン マイナスコモン（出力4点につき1コモン） 伝 送 距 離 500m以下（接続機器や伝送路により可変） 応 答 時 間 15ms 通 信 形 態 1：N通信 出 力 動 作 ノーマル出力、反転出力、ワンショット出力、発停出力 プ ロ ト コ ル Modbu（s RTU） ※発停出力は2ch単位 設 定 模擬出力 6 https://www.watanabe-electric.co.jp 2601C3-4 WRS-MST WMB-USBC WMB-AO4 WMB-MAI6 WMB-AI8 WMB-DIO8R WMB-DI16

WMB-DIO8R 出力動作 外形寸法図・端子配列 ■ WMB-DIO8R 単位：mm WMB-DIO8R ： 強制停止制御がOFF状態で発停制御を行った時の出力（発）と出力（停）の動作状態 記号 内容 24 ＋24V 電源＋端子（DC24V ±10％） 制御電源 0 0V 電源−端子 1 I 1 デジタル入力1 2 I 2 デジタル入力2 3 I 3 デジタル入力3 4 I 4 デジタル入力4 デジタル 5 I 5 デジタル入力5 入力端子 6 I 6 デジタル入力6 ： 強制停止制御と発停制御を合わせて制御した時の出力（発）と出力（停）の動作状態 7 I 7 デジタル入力7 8 I 8 デジタル入力8 C1 COM1 コモン1（デジタル入力1−8用） ＋ ＋ 通信＋端子 RS-485 − − 通信−端子 通信端子 SG SG 通信SG端子（シグナルGND） 1 O 1 デジタル出力1 2 O 2 デジタル出力2 3 O 3 デジタル出力3 ： 発停制御中に強制停止制御を行った時の出力（発）と出力（停）の動作状態 4 O 4 デジタル出力4 C2 デジタル COM2 コモン2（デジタル出力1−4用） 5 出力端子 O 5 デジタル出力5 6 O 6 デジタル出力6 7 O 7 デジタル出力7 8 O 8 デジタル出力8 C3 COM3 コモン3（デジタル出力5−8用） ■ WMB-DIO8RA ： 出力（発）出力中に強制停止制御を行ったとき、および出力（発）出力中に発停制御が 　OFFになった時の出力（発）と出力（停）の動作状態 ※発停出力：強制停止制御がONである間、発停制御を無視します。 回路ブロック図 単位：mm ■ WMB-DIO8R WMB-DIO8RA 記号 内容 24 ＋24V 電源＋端子（DC24V ±10％） 制御電源 0 0V 電源−端子 1 I 1 デジタル入力1 2 I 2 デジタル入力2 3 I 3 デジタル入力3 4 I 4 デジタル入力4 5 デジタル 入力端子 I 5 デジタル入力5 6 I 6 デジタル入力6 7 I 7 デジタル入力7 8 I 8 デジタル入力8 C1 COM1 コモン1（デジタル入力1−8用） NC ■ WMB-DIO8RA NC 空端子 NC 1 O 1 デジタル出力1 2 O 2 デジタル出力2 3 O 3 デジタル出力3 4 O 4 デジタル出力4 C2 デジタル COM2 コモン2（デジタル出力1−4用） 5 出力端子 O 5 デジタル出力5 6 O 6 デジタル出力6 7 O 7 デジタル出力7 8 O 8 デジタル出力8 C3 COM3 コモン3（デジタル出力5−8用） https://www.watanabe-electric.co.jp 2601C3-4 7 WMB-DI16 WMB-DIO8R WMB-AI8 WMB-MAI6 WMB-AO4 WMB-USBC WRS-MST

アナログ入力モジュール（8量） WMB-AI8 本器は8量の直流信号を入力するModbus RTU対応のモジュー ルです。 Modbus RTUプロトコルに対応し、Econo･DataChe（f WGWB シリーズ）と接続して監視システムを簡単に構築できます。 特 長 ● 直流電圧・電流8量の入力が可能 ● アナログ入力のローカット設定が可能 ● 現場での確認に役立つ模擬入力の設定が可能 ● 専用設定ツール（WRS-MST：無償ダウンロード）を接続する ことで、データモニタや各種設定が可能 ● メンテナンス性を考慮し、端子台と本体は取り外しが可能 型 式 仕 様 WMB－AI8－　　D□00 入力仕様 入 力 信 号 直流電圧/直流電流 入 力 点 数 8量 入 力 方 式 シングルエンド A/D変 換 方 式 ΔΣ方式 シ タ 入 電 検 付 内 サンプリング時間 約150ms/1chあたり リ 力 査 許 容 差 ±0.1％fs イ 成 周囲温度の影響 ±0.01%fs/℃ ー 仕 績 入 力 コ モ ン 入力1量に対して1コモン ズ プ 様 源 書 番 容 設 定 スパン調整、ゼロ調整、模擬入力、ローカット WMB Modbus I/Oモジュール 基本仕様 AI8 アナログ入力8量 電 源 電 圧 DC24V ±10％ 11 DC0 ～ 100mV（入力抵抗1MΩ） 消 費 電 流 max 50mA未満 12 DC0 ～ 1V（入力抵抗1MΩ） 使用温湿度範囲 −5℃～＋55℃　90％RH以下（非結露） 13 DC0 ～ 5V（入力抵抗1MΩ） 保存温湿度範囲 −20℃～＋60℃　90％RH以下（非結露） 14 DC1 ～ 5V（入力抵抗1MΩ） ウォームアップタイム 30分 15 DC0 ～ 10V（入力抵抗1MΩ） 耐 電 圧 電源−通信−内部回路間相互　AC1500V　1分間 23 DC±1V（入力抵抗1MΩ） 絶 縁 抵 抗 100MΩ以上（DC500V） 24 DC±5V（入力抵抗1MΩ） 外 形 寸 法 110（H）×65（W）×48（D）mm 25 DC±10V（入力抵抗1MΩ） 質 量 約220g 35 DC0 ～ 20mA（入力抵抗50Ω） 結 線 部 M3ネジ端子台（脱着式）14P・10P（締付トルク0.5N・m） 36 DC4 ～ 20mA（入力抵抗50Ω） 取 付 方 法 DINレール取付 56 DC4 ～ 20mA（入力抵抗250Ω） D DC24V ±10％ 通信仕様（RS-485） 0 なし 規 格 RS-485に準拠 1 付き 通 信 速 度 4800bps/9600bps/19200bps/38400bps 00 標準 （ディップスイッチにて設定可能）※工場出荷時19200bps 終 端 抵 抗 約120Ω（標準付属品：外付け） 接 続 台 数 31台（リピータ無しの場合） ノードアドレス 1 ～ 99（ロータリースイッチにて設定可能） 伝 送 距 離 500m以下（接続機器や伝送路により可変） 通 信 形 態 1：N通信 プ ロ ト コ ル Modbu（s RTU） 8 https://www.watanabe-electric.co.jp 2601C3-4 WRS-MST WMB-USBC WMB-AO4 WMB-MAI6 WMB-AI8 WMB-DIO8R WMB-DI16

WMB-AI8 外形寸法図・端子配列 単位：mm 記号 内容 24 ＋24V 電源＋端子（DC24V ±10％） 制御電源 0 0V 電源−端子 1 I 1 アナログ入力1 C1 COM1 コモン1 2 I 2 アナログ入力2 C2 アナログ COM2 コモン2 3 入力端子 I 3 アナログ入力3 C3 COM3 コモン3 4 I 4 アナログ入力4 C4 COM4 コモン4 NC 空端子 + ＋ 通信＋端子 − RS-485 通信端子 − 通信−端子 SG SG 通信SG端子（シグナルGND） 5 I 5 アナログ入力5 C5 COM5 コモン5 6 I 6 アナログ入力6 C6 アナログ COM6 コモン6 7 入力端子 I 7 アナログ入力7 C7 COM7 コモン7 8 I 8 アナログ入力8 C8 COM8 コモン8 NC 空端子 NC 回路ブロック図 https://www.watanabe-electric.co.jp 2601C3-4 9 WMB-DI16 WMB-DIO8R WMB-AI8 WMB-MAI6 WMB-AO4 WMB-USBC WRS-MST

アナログ/測温抵抗体入力モジュール（各3量） WMB-MAI6 本器は3量の直流信号を入力および、3量の測温抵抗体の入力を するModbus RTU対応のモジュールです。 Modbus RTUプロトコルに対応し、Econo･DataChe（f WGWB シリーズ）と接続して監視システムを簡単に構築できます。 特 長 ● 直流電圧または直流電流3量の入力と温度計測（測温抵抗体入 力）3量が可能 ● アナログ入力のローカット設定が可能 ● 現場での確認に役立つ模擬入力の設定が可能 ● 専用設定ツール（WRS-MST：無償ダウンロード）を接続する ことで、データモニタや各種設定が可能 ● メンテナンス性を考慮し、端子台と本体は取り外しが可能 型 式 仕 様 WMB－MAI6－　　FD□00 入力仕様 入 力 信 号 直流電圧/直流電流、測温抵抗体 入 力 点 数 アナログ入力3量、測温抵抗体入力3量（計6量） 入 力 方 式 シングルエンド A/D変 換 方 式 ΔΣ方式 シ タ 入 測 電 検 付 内 サンプリング時間 約150ms/1chあたり 温 リ 力 抵 査 許 容 差 ±0.1％fs イ 抗 成 周囲温度の影響 ±0.01%fs/℃ ー 仕 体 入 力 コ モ ン 入力1量に対して1コモン 種 績 ズ プ 様 別 源 書 番 容 設 定 スパン調整、ゼロ調整、模擬入力、 ローカット（アナログ入力のみ） WMB Modbus I/Oモジュール 測温抵抗体種別 Pt100Ω MAI6 アナログ入力3量/測温抵抗体入力3量 測温抵抗体温度範囲 −50℃～ 200℃ 11 DC0 ～ 100mV（入力抵抗1MΩ） 12 DC0 ～ 1V（入力抵抗1MΩ） 基本仕様 13 DC0 ～ 5V（入力抵抗1MΩ） 14 DC1 ～ 5V（入力抵抗1MΩ） 電 源 電 圧 DC24V ±10％ 15 DC0 ～ 10V（入力抵抗1MΩ） 消 費 電 流 max 50mA未満 使用温湿度範囲 −5℃～＋55℃　90％RH以下（非結露） 23 DC±1V（入力抵抗1MΩ） 保存温湿度範囲 −20℃～＋60℃　90％RH以下（非結露） 24 DC±5V（入力抵抗1MΩ） ウォームアップタイム 30分 25 DC±10V（入力抵抗1MΩ） 耐 電 圧 電源−通信−内部回路間相互　AC1500V　1分間 35 DC0 ～ 20mA（入力抵抗50Ω） 絶 縁 抵 抗 100MΩ以上（DC500V） 36 DC4 ～ 20mA（入力抵抗50Ω） 外 形 寸 法 110（H）×65（W）×48（D）mm 56 DC4 ～ 20mA（入力抵抗250Ω） 質 量 約220g F Pt100Ω 結 線 部 M3ネジ端子台（脱着式）14P・10P（締付トルク0.5N・m） D DC24V ±10％ 取 付 方 法 DINレール取付 0 なし 1 付き 通信仕様（RS-485） 00 標準 規 格 RS-485に準拠 通 信 速 度 4800bps/9600bps/19200bps/38400bps （ディップスイッチにて設定可能）※工場出荷時19200bps 終 端 抵 抗 約120Ω（標準付属品：外付け） 接 続 台 数 31台（リピータ無しの場合） ノードアドレス 1 ～ 99（ロータリースイッチにて設定可能） 伝 送 距 離 500m以下（接続機器や伝送路により可変） 通 信 形 態 1：N通信 プ ロ ト コ ル Modbu（s RTU） 10 https://www.watanabe-electric.co.jp 2601C3-4 WRS-MST WMB-USBC WMB-AO4 WMB-MAI6 WMB-AI8 WMB-DIO8R WMB-DI16

WMB-MAI6 外形寸法図・端子配列 単位：mm 記号 内容 24 ＋24V 電源＋端子（DC24V ±10％） 制御電源 0 0V 電源−端子 1 AI 1 アナログ入力1 C1 COM1 コモン1 2 アナログ AI 2 アナログ入力2 C2 入力端子 COM2 コモン2 3 AI 3 アナログ入力3 C3 COM3 コモン3 NC NC 空端子 NC + RS- ＋ 通信＋端子 − 485 通信端子 − 通信−端子 SG SG 通信SG端子（シグナルGND） b1 b1 測温抵抗体入力b1 B1 B1 測温抵抗体入力B1 A1 A1 測温抵抗体入力A1 b2 b2 測温抵抗体入力b2 B2 測温抵抗体 入力端子 B2 測温抵抗体入力B2 A2 A2 測温抵抗体入力A2 b3 b3 測温抵抗体入力b3 B3 B3 測温抵抗体入力B3 A3 A3 測温抵抗体入力A3 NC 空端子 回路ブロック図 https://www.watanabe-electric.co.jp 2601C3-4 11 WMB-DI16 WMB-DIO8R WMB-AI8 WMB-MAI6 WMB-AO4 WMB-USBC WRS-MST

アナログ出力モジュール（4量） WMB-AO4 本器は4量の直流信号を出力するModbus RTU対応のモジュール です。 特 長 ● 電圧出力または電流出力4量のアナログ出力が可能 ● 現場での確認に役立つ模擬出力の設定が可能 ● 専用設定ツール（WRS-MST：無償ダウンロード）を接続する ことで、データモニタや各種設定が可能 ● メンテナンス性を考慮し、端子台と本体は取り外しが可能 型 式 仕 様 WMB－AO4－□D□00 出力仕様 出 力 信 号 直流電圧/直流電流 出 力 点 数 4量 D / A分 解 能 16bi（t ±10V出力の場合） 応 答 時 間 30ms/1量　※120msmax（4量の場合） シ タ 出 電 検 付 内 許 容 差 ±0.1%fs リ 力 査 周囲温度の影響 ±0.01%fs/℃ イ 成 出 力 コ モ ン 出力1量に対して1コモン ー 仕 績 設 定 スパン調整、ゼロ調整、模擬出力 ズ プ 様 源 書 番 容 WMB Modbus I/Oモジュール 基本仕様 AO4 アナログ出力4量 電 源 電 圧 DC24V ±10％ A DC4 ～ 20mA（許容負荷550Ω以下） 消 費 電 流 max 130mA未満 H DC1 ～ 5V（許容負荷2.5kΩ以上） 使用温湿度範囲 −5℃～＋55℃　90％RH以下（非結露） N DC0 ～ 1V（許容負荷500Ω以上） 保存温湿度範囲 −20℃～＋60℃　90％RH以下（非結露） L DC0 ～ 5V（許容負荷2.5kΩ以上） ウォームアップタイム 30分 P DC0 ～ 10V（許容負荷5kΩ以上） 耐 電 圧 電源−通信−内部回路間相互　AC1500V　1分間 絶 縁 抵 抗 100MΩ以上（DC500V） R DC±10V（許容負荷5kΩ以上） 外 形 寸 法 110（H）×65（W）×48（D）mm D DC24V ±10％ 質 量 約220g 0 なし 結 線 部 M3ネジ端子台（脱着式）14P・10P（締付トルク0.5N・m） 1 付き 取 付 方 法 DINレール取付 00 標準 通信仕様（RS-485） 規 格 RS-485に準拠 通 信 速 度 4800bps/9600bps/19200bps/38400bps （ディップスイッチにて設定可能）※工場出荷時19200bps 終 端 抵 抗 約120Ω（標準付属品：外付け） 接 続 台 数 31台（リピータ無しの場合） ノードアドレス 1 ～ 99（ロータリースイッチにて設定可能） 伝 送 距 離 500m以下（接続機器や伝送路により可変） 通 信 形 態 1：N通信 プ ロ ト コ ル Modbu（s RTU） 12 https://www.watanabe-electric.co.jp 2601C3-4 WRS-MST WMB-USBC WMB-AO4 WMB-MAI6 WMB-AI8 WMB-DIO8R WMB-DI16

WMB-AO4 外形寸法図・端子配列 単位：mm 記号 内容 24 ＋24V 電源＋端子(DC24V ±10％) 制御電源 0 0V 電源−端子 NC NC NC NC NC 空端子 NC NC NC NC + ＋ RS- 通信＋端子 − 485 通信端子 − 通信−端子 SG SG 通信SG端子（シグナルGND） 1 O 1 アナログ出力1 C1 COM1 コモン1 2 O 2 アナログ出力2 C2 アナログ COM2 コモン2 3 出力端子 O 3 アナログ出力3 C3 COM3 コモン3 4 O 4 アナログ出力4 C4 COM4 コモン4 NC 空端子 NC 回路ブロック図 https://www.watanabe-electric.co.jp 2601C3-4 13 WMB-DI16 WMB-DIO8R WMB-AI8 WMB-MAI6 WMB-AO4 WMB-USBC WRS-MST

専用USBケーブル WMB-USBC 特 長 本ケーブルは、パソコンとWMBシリーズ、WRBIシリーズ、WMS-PE6N とを接続するために必要な専用USBケーブルです。 パソコンにはあらかじめ設定ツールをインストールしてご使用く ださい。 型 式 WMB－USBC 仕 様 対 応 Ｏ Ｓ Windows 7 Professional SP（1 32bit/64bit） Windows 8 Pro（ 32bit/64bit） Windows 8.1 Pro（ 32bit/64bit） Windows 10 Pro（ 32bit/64bit） Windows 11 Pro（ 64bit） U S B I / F 規 格 USB 2.0 Specification　準拠 コ ネ ク タ 仕 様 パソコン側：USB A端子 モジュール側：φ2.5 3極プラグ （シリアルコンバータケーブルと変換ケーブルを接続した状態） U S Bケーブル 長 2.0ｍ（シリアルコンバータケーブル1.8ｍ+変換ケーブル0.2ｍ） 伝 送 速 度 4800bps、9600bps、19200bps、38400bps 消 費 電 流 75mA以下 使用温湿度範囲 −10 ～ +60℃　10 ～ 90%RH（非結露） 保存温湿度範囲 −40 ～ +85℃　10 ～ 90%RH（非結露） 質 量 約80g 外形寸法図 シリアルコンバータケーブル 1800 58 51 9 3.5φステレオプラグ ＵＳＢ(オス)ＰＣ接続側 変換ケーブルケーブル接続側 変換ケーブル 200 43 39 2.5φステレオプラグ 3.5φステレオジャック モジュール接続側 シリアルコンバータケーブル接続側 14 https://www.watanabe-electric.co.jp 2601C3-4 WRS-MST WMB-USBC WMB-AO4 WMB-MAI6 WMB-AI8 WMB-DIO8R WMB-DI16 15

Modbus設定ツール WRS-MST 概 要 本ソフトウェアは、「WMBシリーズ｣｢WMSシリーズ｣｢WLDシリーズ｣の 内部データの設定や計測データのモニタリングを行う専用設定ツール です。 ■ 初めてでも操作に迷うことがありません １日本語表記 ２Modbus 豊富な 設置後の 簡単操作 ゲートウェイ 使用可能 ３設定項目 ４確認・保守 Modbus設定ツール「WRS-MST」は、全体を通して日本語表示です。 また、各所に簡単な説明文を取り入れておりますので、「誰でも」「簡単 に」操作できます。 各種設定やデータモニタリングが簡単！導入時の工数削減に貢献！ ■ 設置環境に合わせた接続方法が選べます 専用ケーブルを用いた接続の他に、お手持ちのModbus対応RS-485/ USB変換器やRS-485/LAN変換器経由でモジュールと接続すること ができます。 型 式 ■ 無償で提供いたします Modbus設定ツール「WRS-MST」は、弊社ホームページよりダウンロー WRS-MST ドしてお使いいただけます。しかも、インストールなしで圧縮ファイルを 解凍するのみで手軽に扱うことができます。 https://www.watanabe-electric.co.jp/ 仕様・機能 モ ニ タ リ ン グ 500ms間隔で計測データをモニタリング 動作環境 通 信 テ ス ト Modbusネットワーク内の通信環境を確認（ID1～99） 名 称 設 定 モジュールの管理のために任意の名称を設定 対 応 O S Windows 10 Pro 定 格 設 定 電力計測のための相線区分、定格値を設定 Windows 11 Pro ア ナ ロ グ 設 定 スパン調整、ゼロ調整、ローカットの設定 ※弊社では、Windows 10 Pro Version1809、Windows 11 Pro Version21H2にて動作確認を行っております パルス係数表示 パルス積算値を係数変換して表示 C P U インテル® Core™ i3-2310M プロセッサー（2.10GHz）以上 積算値プリセット 電力量、パルス積算値、パルス積算最大値の設定 メ モ リ 4GB以上推奨 誤 配 線 検 出 電力の計測データから異常を判定し、配線ミスを検出 ハードディスク容量 上記OSが快適に動作する環境 エラーログ表示 最大50件のモジュール内部エラーログを表示 （本ソフトウェアは15MB以上の空き容量が必要です） （WLD、WMSシリーズは10件） ディスプレイ FHD（1920×1080）以上 フ ァ イ ル 出 力 モジュールの設定状態をExcelファイル（.xlsx） またはXMLファイルに保存 タッチパネル 非対応 フ ァ イ ル 入 力 XMLファイルを読み込み、設定時の状態を確認 マ ウ ス 必須 模 擬 入 出 力 デジタル系のON/OFF、アナログ系の5段階入出力を キ ー ボ ー ド 必須 模擬的に制御 システム構成・対応モジュール USBケーブル 専用ケーブル または RS-485変換器 WMB-USBC LANケーブル または RS-485（Modbus） 6ch電力監視 ModbusI/O モジュール モジュール WMS-PE6N WMBシリーズ （付番07） ※専用ケーブルが接続されている機器のみ有効です。 2ch電力監視 ModbusI/O 6ch電力監視 電力測定用 モジュール モジュール モジュール デジタルパネルメータ WMS-PE2 WMBシリーズ WMS-PE6N WLDシリーズ （付番07） 画 面 ◦ トップ画面 圧縮ファイルを解凍するのみ。 インストール作業なしで使用 できます。 ◦ モジュール設定画面 ◦ 通信テスト画面 すべて日本語表示。簡単な説明付きで迷わず 通信テスト機能、簡易誤配線検出機能、模擬入 簡単に操作できます。 出力機能などを搭載し、設置後の確認や保守も アシストします。 https://www.watanabe-electric.co.jp 2601C3-4 15 WMB-DI16 WMB-DIO8R WMB-AI8 WMB-MAI6 WMB-AO4 WMB-USBC WRS-MST

渡辺ソリューションで 可視化システムを簡単構築！ 現場の利便性を徹底追求 工場や倉庫、店舗、オフィスを問わず「watanabe電力監視ソリューション」によって、エネルギーの見える化 エコノ・データシェフ クラウド接続モデル IoTゲートウェイ と省エネ節電システムの構築が可能に。IoTゲートウェイ『Econo・DataChef（エコノ・データシェフ）』を中 見分録クラウドモデル 核とし、リモートI/O、電力計、無線センサーノードやModbus RTU対応センサーなどのデータの収集・蓄積･ 可視化を行います。現場完結のオンプレ運用から、多拠点データのクラウド一元管理まで様々なアプリケー オンプレミスWebロガーモデル ションをご提供します。 IoTゲートウェイ『Econo・DataChef』は、様々な素材から料理を生み出す料理人（シェフ）のように、 ■シ■ス■テ■ム■構■成■図 フィールドに存在する多種多様なデータの加工･処理を行うIoTエッジデバイスです。 クラウドやオンプレミスの環境を問わず、設備監視やデマンド・エネルギーの使用量の可視化・分析を実現。 お客様の運用方法に合わせてクラウド、オンプレどちらも対応可能で、省人化や生産性向上、脱炭素など 別システムと 様々な課題解決に役立つ管理・分析をサポートします。 クラウドで 連携 遠隔監視運用 インターネット Web API 計測データの 可視化・分析・記録専用 クラウドサービス LTE-M Econo･DataChef に 遠隔アクセスも可能 クラウド運用 拠点 現場 LTE LTE オンプレミス 運用 デマンド制御出力 流量×4 圧力×2 取引用計器 空調室外機 オンプレシステムとして 警報×2 社内LANで運用 1 選べる運用方法 サーバ利用環境や条件に合わせ、「クラウド接続モデル」と｢オンプレミスWebロ ガーモデル」を用意しました。お客様のサーバ環境やルール、利用方法を踏まえ クラウド＆オンプレ た、ベストな運用方法が選べます。 2つの運用スタイルに対応 ※必要ポイントに合わせて LAN 渡辺電機工業製 　Econo･DataChefに 製造装置 　拡張I/O基板を搭載可能 電力計 クラウド運用 オンプレミス運用 本体I/O エコノ・データシェフ ※対応予定 LAN 2 かんたん設定 電力計、I/O、無線ノード、PLC※などとプログラムレスで接続可能です。面倒な ドライバ設定や初期設定の煩わしさを解消しました。システムアップに要する時間 を圧縮できます。 IoTゲートウェイ 様々なローカルデバイスを ※対応予定 プログラムレスで楽々接続 三菱電機製PLC オムロン製PLC キーエンス製PLC （MCプロトコル） （FINSコマンド） （MCプロトコル） 920MHz無線 電力計 リモートI/O 無線ノード センサ PLC※ Modbus RTU Modbus RTU 3 多彩な見える化 計測データをデータベース化して使用状況の可視化を実現。任意に設定したグ ループ内のデータ比較や日報月報などの帳票作成、しきい値超過による警報出 様々なグラフや帳票表示で 力が可能です。見分録クラウドでの運用時は、複数拠点の一元化や比較分析な ど拠点をまたいだ管理ができます。 エネルギー監視に活用 Panasonic製/オムロン製 渡辺電機工業製電力計 渡辺電機工業製 無線ノード Modbus RTU対応 電力計（Modbus RTU） （Modbus RTU） （920MHz特小無線） 計測機器 デマンド 警報通知 比較分析 リアルタイム 多拠点管理 日報月報 監視制御 モニタ 年報 16 https://www.watanabe-electric.co.jp 2601C3-4

渡辺ソリューションで 可視化システムを簡単構築！ 現場の利便性を徹底追求 工場や倉庫、店舗、オフィスを問わず「watanabe電力監視ソリューション」によって、エネルギーの見える化 エコノ・データシェフ クラウド接続モデル IoTゲートウェイ と省エネ節電システムの構築が可能に。IoTゲートウェイ『Econo・DataChef（エコノ・データシェフ）』を中 見分録クラウドモデル 核とし、リモートI/O、電力計、無線センサーノードやModbus RTU対応センサーなどのデータの収集・蓄積･ 可視化を行います。現場完結のオンプレ運用から、多拠点データのクラウド一元管理まで様々なアプリケー オンプレミスWebロガーモデル ションをご提供します。 IoTゲートウェイ『Econo・DataChef』は、様々な素材から料理を生み出す料理人（シェフ）のように、 ■シ■ス■テ■ム■構■成■図 フィールドに存在する多種多様なデータの加工･処理を行うIoTエッジデバイスです。 クラウドやオンプレミスの環境を問わず、設備監視やデマンド・エネルギーの使用量の可視化・分析を実現。 お客様の運用方法に合わせてクラウド、オンプレどちらも対応可能で、省人化や生産性向上、脱炭素など 別システムと 様々な課題解決に役立つ管理・分析をサポートします。 クラウドで 連携 遠隔監視運用 インターネット Web API 計測データの 可視化・分析・記録専用 クラウドサービス LTE-M Econo･DataChef に 遠隔アクセスも可能 クラウド運用 拠点 現場 LTE LTE オンプレミス 運用 デマンド制御出力 流量×4 圧力×2 取引用計器 空調室外機 オンプレシステムとして 警報×2 社内LANで運用 1 選べる運用方法 サーバ利用環境や条件に合わせ、「クラウド接続モデル」と｢オンプレミスWebロ ガーモデル」を用意しました。お客様のサーバ環境やルール、利用方法を踏まえ クラウド＆オンプレ た、ベストな運用方法が選べます。 2つの運用スタイルに対応 ※必要ポイントに合わせて LAN 渡辺電機工業製 　Econo･DataChefに 製造装置 　拡張I/O基板を搭載可能 電力計 クラウド運用 オンプレミス運用 本体I/O エコノ・データシェフ ※対応予定 LAN 2 かんたん設定 電力計、I/O、無線ノード、PLC※などとプログラムレスで接続可能です。面倒な ドライバ設定や初期設定の煩わしさを解消しました。システムアップに要する時間 を圧縮できます。 IoTゲートウェイ 様々なローカルデバイスを ※対応予定 プログラムレスで楽々接続 三菱電機製PLC オムロン製PLC キーエンス製PLC （MCプロトコル） （FINSコマンド） （MCプロトコル） 920MHz無線 電力計 リモートI/O 無線ノード センサ PLC※ Modbus RTU Modbus RTU 3 多彩な見える化 計測データをデータベース化して使用状況の可視化を実現。任意に設定したグ ループ内のデータ比較や日報月報などの帳票作成、しきい値超過による警報出 様々なグラフや帳票表示で 力が可能です。見分録クラウドでの運用時は、複数拠点の一元化や比較分析な ど拠点をまたいだ管理ができます。 エネルギー監視に活用 Panasonic製/オムロン製 渡辺電機工業製電力計 渡辺電機工業製 無線ノード Modbus RTU対応 電力計（Modbus RTU） （Modbus RTU） （920MHz特小無線） 計測機器 デマンド 警報通知 比較分析 リアルタイム 多拠点管理 日報月報 監視制御 モニタ 年報 https://www.watanabe-electric.co.jp 2601C3-4 17

関連製品 IoTゲートウェイ Econo･DataChef機能一覧 ミスター省エネ対応無線ノードラインアップ 製品名 Econo･DataChef 項　目 見分録クラウドモデル クラウド接続モデル Webロガーモデル 製品名 電流センサーノード パルスカウントノード パルスピックセンサーノード 温度･湿度･照度ノード CO2ノード 型式 WGWB-B1 データ収集機能 ● ● ● 型式 WSW-42DC WSW-424C WSW-42KC WSW-421C SW-4230 WSW-423C データ保存・削除機能 ● ● ● FTPクライアント機能 ● ● ● イベントログ機能 ● ● ● デマンド機能 ● ● ● 型式指定で2モデル 無電圧a 接点または 型式指定で3モデル 間欠制御機能 　 　 ● 入出力仕様 AC0-5A(専用CT) オープンコレクタ サービスパルス 温度･湿度(センサ内蔵) 湿度･照度(センサ内蔵) CO2(センサ内蔵) CO2(センサ内蔵) AC0-200A(専用CT) 周期：20ms以上 (50,000pulse/kWh) 温度･ 搭載OS Linux (ON/OFFともに10ms以上) 照度(センサ内蔵) Webサーバ（運用機能） 　 ● ● 供給電源 AC100～240V(専用ACアダプタ)またはDC12~24V 中継機能 ー ー ー ー ー あり Webサーバ（設定機能） ● ● ● 測定点数 専用CT × 4 2 点 1 点 各1点 1 点 1 点 Ethernet(有線LAN) 1000BASE-T(1000Mbps) 100BASE-TX(100Mbps) DO手動制御機能 ● 　 　 ：単相2線/ 温度：-10～+60℃ 920MHz特定小電力無線 ARIB STD-T108準拠 測定範囲 測定回路 出力フィードバック ● 　 ● 単相3線/三相3線 カウント値：0～99,999,999 カウント値：0～99,999,999 湿度：20～90%RH 測定範囲：400～5,000ppm 測定範囲：0～10,000ppm 照度：0～65535lx モバイル通信 LTE Cat.1 時刻合わせ機能 ● ● ● 温度：±0.4℃(5～60℃)、 SIM nanoSIM×1(NTTドコモまたはKDDI) ±1.0%fs(CT誤差含まず) 0.7℃(-10～+5℃) ±75ppm 精度 定期再起動機能 ● ● ● ※仮想電圧･力率から ー ー ± 湿度：±5%RH ±(30ppm+3%rdg) または±10%の大きい方 RS-485プロトコル Modbus RTU 電力量を算出 照度：精度：±50lx(±25℃/1000lx アップデート機能 ● ● ● 接続モジュール数 最大99台(Modbus ID：1～99) 送信周期 1分/5分/10分 1分/5分/10分 1分/5分/10分 1分/5分/10分 1分/5分/10分 1分/5分/10分 デジタル入力信号 有電圧接点入力 クラウド通信機能 ● ● 　 通信周波数帯 920MHz帯特定小電力無線 ARIB STD-T108準拠 デジタル入力点数 1点 IPアドレス忘却対策機能 　 　 ● 伝送速度 100kbps デジタル出力信号 無極性フォトリレー出力 しきい値監視機能 ● 通信距離 見通し100m以上(屋外環境下)　※使用条件により異なります デジタル出力ポート数 1点 電源 リチウム電池(約5年寿命) リチウム電池(約10年寿命) リチウム電池(約5年寿命) リチウム電池(約10年寿命) リチウム電池(約10年寿命) 専用ACアダプタ 特長 仮想電圧による 電力･水道･ガス等多様な サービスパルス対応 電力量計測に対応 メーターに対応 (50,000pulse/kWh) 本体にセンサを内蔵 本体にセンサを内蔵 自動補正周期：24時間 本体にセンサを内蔵 電力計ラインアップ 製品名 人感ノード リモートI/Oノード プラットフォーム温湿度ノード Modbus RTUノード ルータ(中継器) 型式 WSW-422C SW-42B0 SW-42C0 SW-42P1 WSW-428C WSW-410C 製品名 1ch電力パネルメータ 6ch電力監視モジュール 2ch電力監視モジュール 型式 WLD-PEMR WMS-PE6N WMS-PE2 DI：無電圧接点またはトランジスタ 入出力仕様 焦電型赤外線(センサ内蔵) DO：リレーまたはトランジスタ 温度・湿度（プローブセンサ） Modbus RTU無線伝送 ー AI：直流電流/直流電圧 電圧：3線入力1系統 電圧：3線入力2系統 電圧：3線入力1系統 入出力 電流：1ch（CT2台接続） 電流：6ch（CT12台接続） 電流：2ch（CT4台接続） 中継機能 ー ー ー ー あり あり デジタル入力2点またはデジタル出力2点 測定点数 1点 DI×2 点､AI×4 点 DI×4 点､DO×4 点 各1点 ー ー 測定回路 単相2線/単相3線/三相3線 単相2線/単相3線/三相3線 単相2線/単相3線/三相3線/三相4線 測定要素 電圧､電流､有効電力､無効電力､力率､周波数､有効電力量､無効電力量､各要素最大値､各要素最小値 検出距離：5m以内 "DI：有電圧DC0～30V DI：有電圧DC0～12V 温度：-30～60℃ 測定範囲 ー ー 検出範囲：約90° AI：DC4～20mAまたは 電源 AC100～240V AC100～240V AC100～240V DC0～10V" 湿度：0～99.9%RH 精度 ±1.0%fs ±1.0%fs ±1.0%fs 精度 ー ー ー 温度：±0.5℃以下 ー ー 湿度：±5.0%RH(0～60℃) 通信 Modbus RTU Modbus RTU Modbus RTU 送信周期 人体検出時：1分 定期送信：1時間 ー ー 1分/5分/10分 ー ー デジパネタイプの電力計 2系統の電圧入力で電灯/動力の回路を1台で計測 盤内の省スペースにも設置できる横幅22.5mmの薄型電力計 特長 単相3線、三相3線は最大6回路 単相3線、三相3線は1台で2回路計測可能 分電盤や制御盤などの盤面に設置可能 単相2線は最大12回路まで計測可能 DI×2またはDO×2を搭載し、リモートI/Oとしても使用可能 通信周波数帯 920MHz帯特定小電力無線 ARIB STD-T108準拠 伝送速度 100kbps 通信距離 見通し100m以上(屋外環境下)　※使用条件により異なります 電源 リチウム電池(約10年寿命) AC10-24V､DC10-30V ※入力(DC4～20mA)でも動作可 AC10-24V､DC10-30V リチウム電池(約10年寿命) DC5Vまたは 専用ACアダプタ(別売) 専用ACアダプタ オプション(専用CT･専用ケーブルラインアップ) 特長 本体にセンサを内蔵 電源レス(DC4～20mA)でも動作 ワイヤレスで制御信号を伝送 防水･防塵保護等級IP66に準拠 Modbus RTUの 複数段階中継する 製品名 CT接続ケーブル CT延長ケーブル 専用分割CT 専用分割CT 有線ラインを無線化 マルチホップに対応 型式 CTL-BUN-2P CTL-EN-03 CTL-10CLS9-00 WCTF-■■■A-K 無線設定･構築用ソフトウェア 製品名 ネットワークスパイユニット プロパティライタ ノードモニタ 無線ノード設置時に各ノード間の接続状況を確 機能 認するツール アドレスや使用チャネルなど無線ノードの設定情 無線ノードデータのモニタリングや記録･保存す 入出力仕様 ケーブル長2mの専用CTケーブル ケーブル長3mの延長ケーブル 定格：5A/50A 3本まで延長接続可能 ※WSW-42DCは定格5Aのみ対応 定格：100A/200A/400A/600A USBドングルでノートPCに接続して使用 報の書き込み･確認を行うためのツール るためのツール 18 https://www.watanabe-electric.co.jp 2601C3-4

関連製品 IoTゲートウェイ Econo･DataChef機能一覧 ミスター省エネ対応無線ノードラインアップ 製品名 Econo･DataChef 項　目 見分録クラウドモデル クラウド接続モデル Webロガーモデル 製品名 電流センサーノード パルスカウントノード パルスピックセンサーノード 温度･湿度･照度ノード CO2ノード 型式 WGWB-B1 データ収集機能 ● ● ● 型式 WSW-42DC WSW-424C WSW-42KC WSW-421C SW-4230 WSW-423C データ保存・削除機能 ● ● ● FTPクライアント機能 ● ● ● イベントログ機能 ● ● ● デマンド機能 ● ● ● 型式指定で2モデル 無電圧a 接点または 型式指定で3モデル 間欠制御機能 　 　 ● 入出力仕様 AC0-5A(専用CT) オープンコレクタ サービスパルス 温度･湿度(センサ内蔵) 湿度･照度(センサ内蔵) CO2(センサ内蔵) CO2(センサ内蔵) AC0-200A(専用CT) 周期：20ms以上 (50,000pulse/kWh) 温度･ 搭載OS Linux (ON/OFFともに10ms以上) 照度(センサ内蔵) Webサーバ（運用機能） 　 ● ● 供給電源 AC100～240V(専用ACアダプタ)またはDC12~24V 中継機能 ー ー ー ー ー あり Webサーバ（設定機能） ● ● ● 測定点数 専用CT × 4 2 点 1 点 各1点 1 点 1 点 Ethernet(有線LAN) 1000BASE-T(1000Mbps) 100BASE-TX(100Mbps) DO手動制御機能 ● 　 　 ：単相2線/ 温度：-10～+60℃ 920MHz特定小電力無線 ARIB STD-T108準拠 測定範囲 測定回路 出力フィードバック ● 　 ● 単相3線/三相3線 カウント値：0～99,999,999 カウント値：0～99,999,999 湿度：20～90%RH 測定範囲：400～5,000ppm 測定範囲：0～10,000ppm 照度：0～65535lx モバイル通信 LTE Cat.1 時刻合わせ機能 ● ● ● 温度：±0.4℃(5～60℃)、 SIM nanoSIM×1(NTTドコモまたはKDDI) ±1.0%fs(CT誤差含まず) 0.7℃(-10～+5℃) ±75ppm 精度 定期再起動機能 ● ● ● ※仮想電圧･力率から ー ー ± 湿度：±5%RH ±(30ppm+3%rdg) または±10%の大きい方 RS-485プロトコル Modbus RTU 電力量を算出 照度：精度：±50lx(±25℃/1000lx アップデート機能 ● ● ● 接続モジュール数 最大99台(Modbus ID：1～99) 送信周期 1分/5分/10分 1分/5分/10分 1分/5分/10分 1分/5分/10分 1分/5分/10分 1分/5分/10分 デジタル入力信号 有電圧接点入力 クラウド通信機能 ● ● 　 通信周波数帯 920MHz帯特定小電力無線 ARIB STD-T108準拠 デジタル入力点数 1点 IPアドレス忘却対策機能 　 　 ● 伝送速度 100kbps デジタル出力信号 無極性フォトリレー出力 しきい値監視機能 ● 通信距離 見通し100m以上(屋外環境下)　※使用条件により異なります デジタル出力ポート数 1点 電源 リチウム電池(約5年寿命) リチウム電池(約10年寿命) リチウム電池(約5年寿命) リチウム電池(約10年寿命) リチウム電池(約10年寿命) 専用ACアダプタ 特長 仮想電圧による 電力･水道･ガス等多様な サービスパルス対応 電力量計測に対応 メーターに対応 (50,000pulse/kWh) 本体にセンサを内蔵 本体にセンサを内蔵 自動補正周期：24時間 本体にセンサを内蔵 電力計ラインアップ 製品名 人感ノード リモートI/Oノード プラットフォーム温湿度ノード Modbus RTUノード ルータ(中継器) 型式 WSW-422C SW-42B0 SW-42C0 SW-42P1 WSW-428C WSW-410C 製品名 1ch電力パネルメータ 6ch電力監視モジュール 2ch電力監視モジュール 型式 WLD-PEMR WMS-PE6N WMS-PE2 DI：無電圧接点またはトランジスタ 入出力仕様 焦電型赤外線(センサ内蔵) DO：リレーまたはトランジスタ 温度・湿度（プローブセンサ） Modbus RTU無線伝送 ー AI：直流電流/直流電圧 電圧：3線入力1系統 電圧：3線入力2系統 電圧：3線入力1系統 入出力 電流：1ch（CT2台接続） 電流：6ch（CT12台接続） 電流：2ch（CT4台接続） 中継機能 ー ー ー ー あり あり デジタル入力2点またはデジタル出力2点 測定点数 1点 DI×2 点､AI×4 点 DI×4 点､DO×4 点 各1点 ー ー 測定回路 単相2線/単相3線/三相3線 単相2線/単相3線/三相3線 単相2線/単相3線/三相3線/三相4線 測定要素 電圧､電流､有効電力､無効電力､力率､周波数､有効電力量､無効電力量､各要素最大値､各要素最小値 検出距離：5m以内 "DI：有電圧DC0～30V DI：有電圧DC0～12V 温度：-30～60℃ 測定範囲 ー ー 検出範囲：約90° AI：DC4～20mAまたは 電源 AC100～240V AC100～240V AC100～240V DC0～10V" 湿度：0～99.9%RH 精度 ±1.0%fs ±1.0%fs ±1.0%fs 精度 ー ー ー 温度：±0.5℃以下 ー ー 湿度：±5.0%RH(0～60℃) 通信 Modbus RTU Modbus RTU Modbus RTU 送信周期 人体検出時：1分 定期送信：1時間 ー ー 1分/5分/10分 ー ー デジパネタイプの電力計 2系統の電圧入力で電灯/動力の回路を1台で計測 盤内の省スペースにも設置できる横幅22.5mmの薄型電力計 特長 単相3線、三相3線は最大6回路 単相3線、三相3線は1台で2回路計測可能 分電盤や制御盤などの盤面に設置可能 単相2線は最大12回路まで計測可能 DI×2またはDO×2を搭載し、リモートI/Oとしても使用可能 通信周波数帯 920MHz帯特定小電力無線 ARIB STD-T108準拠 伝送速度 100kbps 通信距離 見通し100m以上(屋外環境下)　※使用条件により異なります 電源 リチウム電池(約10年寿命) AC10-24V､DC10-30V ※入力(DC4～20mA)でも動作可 AC10-24V､DC10-30V リチウム電池(約10年寿命) DC5Vまたは 専用ACアダプタ(別売) 専用ACアダプタ オプション(専用CT･専用ケーブルラインアップ) 特長 本体にセンサを内蔵 電源レス(DC4～20mA)でも動作 ワイヤレスで制御信号を伝送 防水･防塵保護等級IP66に準拠 Modbus RTUの 複数段階中継する 製品名 CT接続ケーブル CT延長ケーブル 専用分割CT 専用分割CT 有線ラインを無線化 マルチホップに対応 型式 CTL-BUN-2P CTL-EN-03 CTL-10CLS9-00 WCTF-■■■A-K 無線設定･構築用ソフトウェア 製品名 ネットワークスパイユニット プロパティライタ ノードモニタ 無線ノード設置時に各ノード間の接続状況を確 機能 認するツール アドレスや使用チャネルなど無線ノードの設定情 無線ノードデータのモニタリングや記録･保存す 入出力仕様 ケーブル長2mの専用CTケーブル ケーブル長3mの延長ケーブル 定格：5A/50A 3本まで延長接続可能 ※WSW-42DCは定格5Aのみ対応 定格：100A/200A/400A/600A USBドングルでノートPCに接続して使用 報の書き込み･確認を行うためのツール るためのツール https://www.watanabe-electric.co.jp 2601C3-4 19

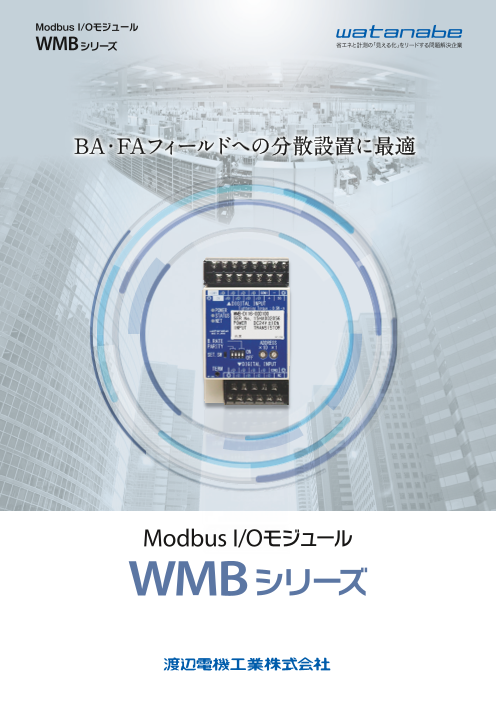

Modbus I/Oモジュール WMB シリーズ 省エネと計測の「見える化」をリードする問題解決企業 BA・FAフィールドへの分散設置に最適 Modbus I/Oモジュール WMB シリーズ https://www.watanabe-electr ic.co.jp Mail : support@watanabe-electric.co.jp 本社／東京営業所 〒150-0001 東京都渋谷区神宮前6-16-19 TEL：03-3400-6141　FAX：03-3409-3156 西 日 本 営 業 所 〒564-0063 大阪府吹田市江坂町１-14 -33 TEL：06-6310-8565　FAX：06-6310-6462 製品詳細と最新情報は 中 部 営 業 所 〒460-0003 愛知県名古屋市中区錦１-４-25 TEL：052-220-3344　FAX：052-220-3345 Webサイトへ 本カタログの記載内容は、予告なしに変更する場合がありますのでご了承ください。 2601C3-4
