【TechnoOptis】分光放射計 SR-5シリーズ

から へ 分光放射計 HDR、高速性、操作性を追求した 新世代ＳＲシリーズ 光学系フルリニューアルによる 150億:1のハイダイナミックレンジ実現

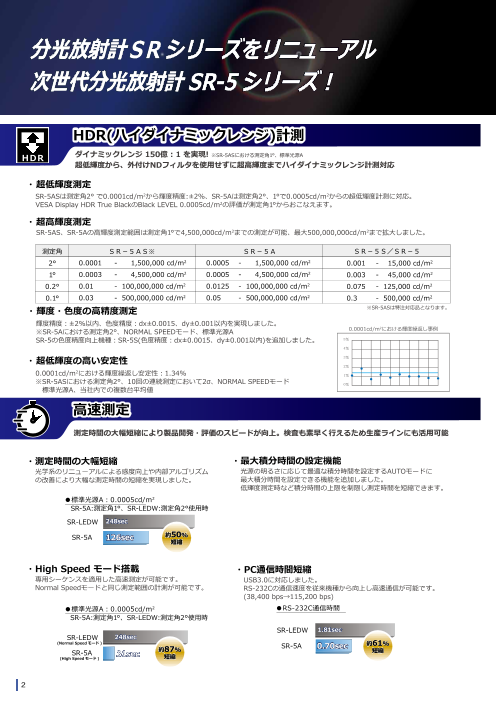

分光放射計ＳRシリーズをリニューアル 次世代分光放射計SR-5 シリーズ︕ HDR(ハイダイナミックレンジ)計測 HDR ダイナミックレンジ 150億 : 1 を実現! ※SR-5ASにおける測定角1°、標準光源A 超低輝度から、外付けNDフィルタを使用せずに超高輝度までハイダイナミックレンジ計測対応 ・ 超低輝度測定 SR-5ASは測定角2° で0.0001cd/m2から輝度精度:±2%、SR-5Aは測定角2°、1°で0.0005cd/m2からの超低輝度計測に対応。 VESA Display HDR True BlackのBlack LEVEL 0.0005cd/m2の評価が測定角1°からおこなえます。 ・ 超高輝度測定 SR-5AS、SR-5Aの高輝度測定範囲は測定角1°で4,500,000cd/m2までの測定が可能、最大500,000,000cd/m2まで拡大しました。 測定角 ＳＲ－５ＡＳ※ ＳＲ－５Ａ ＳＲ－５Ｓ／ＳＲ－５ 2° 0.0001 - 1,500,000 cd/m2 0.0005 - 1,500,000 cd/m2 0.001 - 15,000 cd/m2 1° 0.0003 - 4,500,000 cd/m2 0.0005 - 4,500,000 cd/m2 0.003 - 45,000 cd/m2 0.2° 0.01 - 100,000,000 cd/m2 0.0125 - 100,000,000 cd/m2 0.075 - 125,000 cd/m2 0.1° 0.03 - 500,000,000 cd/m2 0.05 - 500,000,000 cd/m2 0.3 - 500,000 cd/m2 ・ 輝度・色度の高精度測定 ※SR-5ASは特注対応品となります。 輝度精度︓±2%以内、色度精度︓dx±0.0015、dy±0.001以内を実現しました。 ※SR-5Aにおける測定角2°、NORMAL SPEEDモード、標準光源A 0.0001cd/m2における輝度繰返し事例 SR-5の色度精度向上機種︓SR-5S(色度精度︓dx±0.0015、dy±0.001以内)を追加しました。 5% 4% ・ 超低輝度の高い安定性 3% 2% 0.0001cd/m2における輝度繰返し安定性︓1.34% 1% ※SR-5ASにおける測定角2°、10回の連続測定において2σ、NORMAL SPEEDモード 0% 　標準光源A、当社内での複数台平均値 高速測定 測定時間の大幅短縮により製品開発・評価のスピードが向上。検査も素早く行えるため生産ラインにも活用可能 ・測定時間の大幅短縮 ・最大積分時間の設定機能 光学系のリニューアルによる感度向上や内部アルゴリズム 光源の明るさに応じて最適な積分時間を設定するAUTOモードに の改善により大幅な測定時間の短縮を実現しました。 最大積分時間を設定できる機能を追加しました。 低輝度測定時など積分時間の上限を制限し測定時間を短縮できます。 ●標準光源A︓0.0005cd/m2 SR-5A:測定角1°、SR-LEDW:測定角2°使用時 SR-LEDW 248sec SR-5A 126sec 約50% 短縮 ・High Speed モード搭載 ・PC通信時間短縮 専用シーケンスを適用した高速測定が可能です。 USB3.0に対応しました。 Normal Speedモードと同じ測定範囲の計測が可能です。 RS-232Cの通信速度を従来機種から向上し高速通信が可能です。 (38,400 bps→115,200 bps) ●標準光源A︓0.0005cd/m2 ●RS-232C通信時間 SR-5A:測定角1°、SR-LEDW:測定角2°使用時 SR-LEDW 1.81sec SR-LEDW 248sec (Normal Speed モード ) SR-5A 0.70sec 約61% SR-5A 31sec 約87% 短縮 (High Speed モード ) 短縮 2

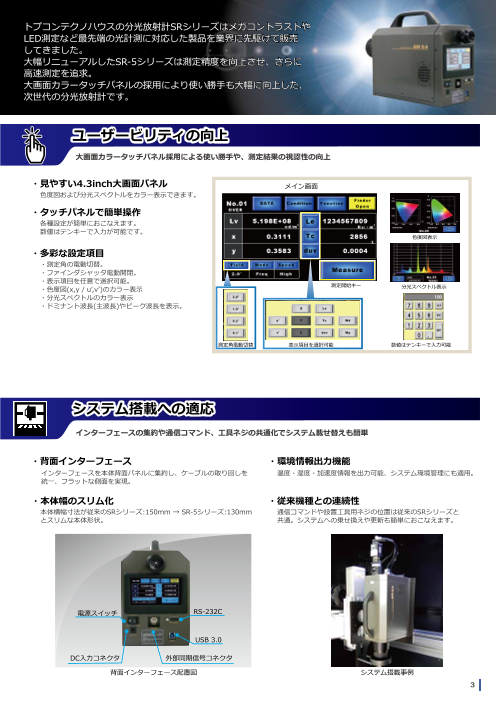

トプコンテクノハウスの分光放射計SRシリーズはメガコントラストや LED測定など最先端の光計測に対応した製品を業界に先駆けて販売 してきました。 大幅リニューアルしたSR-5シリーズは測定精度を向上させ、さらに 高速測定を追求。 大画面カラータッチパネルの採用により使い勝手も大幅に向上した、 次世代の分光放射計です。 ユーザービリティの向上 大画面カラータッチパネル採用による使い勝手や、測定結果の視認性の向上 ・見やすい4.3inch大画面パネル メイン画面 色度図および分光スペクトルをカラー表示できます。 ・タッチパネルで簡単操作 各種設定が簡単におこなえます。 数値はテンキーで入力が可能です。 色度図表示 ・多彩な設定項目 ・測定角の電動切替。 ・ファインダシャッタ電動開閉。 ・表示項目を任意で選択可能。 ・色度図(x,y / u’,v’)のカラー表示 測定開始キー 分光スペクトル表示 ・分光スペクトルのカラー表示 ・ドミナント波長(主波長)やピーク波長を表示。 測定角電動切替 表示項目を選択可能 数値はテンキーで入力可能 システム搭載への適応 インターフェースの集約や通信コマンド、工具ネジの共通化でシステム載せ替えも簡単 ・背面インターフェース ・環境情報出力機能 インターフェースを本体背面パネルに集約し、ケーブルの取り回しを 温度・湿度・加速度情報を出力可能、システム環境管理にも適用。 統一、フラットな側面を実現。 ・本体幅のスリム化 ・従来機種との連続性 本体横幅寸法が従来のSRシリーズ:150mm → SR-5シリーズ:130mm 通信コマンドや設置工具用ネジの位置は従来のSRシリーズと とスリムな本体形状。 共通。システムへの乗せ換えや更新も簡単におこなえます。 電源スイッチ RS-232C USB 3.0 DC入力コネクタ 外部同期信号コネクタ 背面インターフェース配置図 システム搭載事例 3

その他の製品特長 ｜半値幅5nm以下に対応 ｜ウォームアップ時間が不要 測定波長範囲内において測色で必要とされる 5nm以下の半値幅 測定角2°、1cd/m2以上のみ適用。 （JIS Z 8724-2015 / IEC 6234-6-1:2017）に対応しました。 ｜測定フィールド面内ムラを低減 ｜従来製品と同規格 測定フィールド内の輝度ムラ5％以内に抑えることで光源の アタッチメントレンズやNDフィルタなどのオプション品は 設置誤差がキャンセルされます。 同じものを使用可能です。 ※ITVアダプタはIA-1Aを使用します。 ｜正確な照度測定が可能 ｜微小領域を高速で測定 照度測定用の照度アダプタ（オプション）を装着することで、 本体の測定角切替機能は用途に合わせて2°、1°、0.2°、0.1°の 照射光の照度、色度の正確な分光測定ができます。 測定角が選択できます。 JIS C 1609-1:2006 一般形AA級照度計に準拠します。 標準レンズは最小測定径Φ0.33mmで、オプションのアタッチ メントレンズを用いれば、Φ0.06mmの測定も可能です。 一般的なディスプレイだけでなく、自動車のインスツルメント ｜FIXモード搭載 パネル、インジケータなどの微小領域についても、輝度、色度 同類サンプルの連続測定をするような場合に測定時間を を高速かつ安定して測定できます。 約1.5秒短縮できます。 ｜周波数点灯光源の高精度測定 •周波数モード PWM点灯光源測定時の積分時間ディレイ機能の活用事例 設定された周波数と測定対象物の明るさにより最適な 点灯周波数に合わないと・・・ 積分時間ディレイ機能を活用 積分時間・フィルタ位置を設定して測定を行えます。 1周期 1周期 1周期 1周期 1周期 1周期 ON ON ① ① •積分時間ディレイ機能 間欠点灯(PWM)する光源でデューティー比が大きい ② ② ③ ③ サンプルを安定して測定できます。 OFF OFF •同期測定機能 輝度値︓①＞②＞③ 輝度値︓①＝②＝③ 周波数点灯する光源は、同期信号を入力すると、点灯 測定毎に積分時間内に含まれる点灯時間が異なると SR-5 シリーズの積分時間ディレイ機能は積分時間を 周波数を自動検出し測定できます。任意の周波数設定 測定値にバラツキが発生します。 長く設定するためバラツキを抑えることが可能です。 も可能です。 点灯周波数にあわせて計測器の積分時間を長めに設 周波数点灯光源のほか、PWM駆動やパッシブマトリ [トリガー条件]　TTLレベル 定する必要がありますが、高輝度・高デューティー クス駆動光源の計測にも有効です。 　周波数︓12～750Hz 比の光源においてはオーバーレンジになってしまう 　電圧︓Lレベル:0 - 0.8V、Hレベル:2 - 5V 場合があります。 ｜CIE 等色関数の視野設定 2°視野︓広色域ディスプレイ etc. 10°視野 : 一般照明 etc. 測色値の計算する際に使用するCIE等色関数の視野を設定。 視野は2°と10°の視野から選択できます。 1.7mm 8.8mm 50cm 50cm ｜CIE 170-2 等色関数に対応 CIE 170-2:2015 等色関数 (2°視野 ) CIE 170-2:2015 色度図 (2°視野 ) 従来のCIE1931等色関数に加えて、最新のCIE 170-2:2015 2.0 CIE 1931 x 0.80 技術報告書の等色関数に対応しています。 F(λ) yF(λ) CIE 1931 OLED、QD、レーザーを用いたBT2100やHDRの広色域 zF(λ) 0.70 1.5 x(λ) ディスプレイや一般照明の評価で視覚的な色差は y(λ) CIE 170-2 0.60 z(λ) CIE1931よりも少ない結果が得られます。 0.50 y 1.0 0.40 0.30 0.5 0.20 CIE等色関数の2°視野、10視野 及びCIE1931、CIE170-2の切換はSR-5シリーズ 本体設定機能以外に、通信コマンド経由や標準付属ソフトウェアCS-900Aでも 0.10 0.0 切換可能です。 380 480 580 680 780 0 0.10 0.20 0.30 0.40 0.50 0.60 0.70 x ※色度図の色範囲が異なることにより xyの値が同じで もCIE1931 と CIE170 では色味が異なります。 4

測色プログラムCS-900A ( 標準付属 ) 標準付属のアプリケーションソフトで本体制御やデータ処理も簡単 パソコンで SR-5 シリーズ本体の制御や測定データの収集・保存・グラフ化・演算などが簡単にでき、豊富なデータ処理により応用範囲が広が ります。測色データ（輝度・色度・色温度など）のみ必要な場合は、「測色モード」を選択すれば、分光放射輝度データの受信を行ないませんので、 測定時間の短縮が可能です。ランク分類機能により測定した LEDの色ばらつきのランク分けやランク内か否か管理する事も可能です。 また、任意の色度範囲を設定することで測定したデータが色度範囲内か否か管理する事も可能です。 分光放射輝度/照度グラフ 演色性データ 測色データ 分光放射輝度/照度データ ピーク波長 ■時系列グラフ 測定条件・メモ （演色性ー基準の光） 色度グラフ xy色度図 u’v’色度図 a*b*色度図 u*v* 色度図 Hue-Chroma色度図 演色性とは アクセシブルデザイン対応 演色性は一般的に、普段から人々がよく見慣れている自然光を基準 照明や視覚表示物のデザインで使用される輝度コントラストを年代 にして『よい』『わるい』といいます。演色評価数とは、下図に示 別に測定ができます。 した試験色を試料光源と基準光源で照明した時の色ずれの大きさを 測定可能輝度コントラスト 数値化したもので、基準光源で見たときを100とし、色ずれが大き ①コントラスト比 CR くなるにしたがって数値が小さくなります。このため演色性がよい ②ウェーバー比 Cw ランプは、演色評価数の数値が大きく、演色性のわるいランプは数 ③ミケルソンコントラスト Cm 値が小さくなります。　　　　　　　　　　　　　　　　　　　　 JIS S 0031に準拠した評価が行えます。 　 　 また、暗所視や薄明視の視感度を入力することで評価も可能です。 《演色評価色票》 No.1 No.2 No.3 No.4 No.5 No.6 No.7 No.8 No.9 No.10 No.11 No.12 No.13 No.14 No.15 10～19歳 40～49歳 70～79歳 CIE170-2対応 赤 黄 緑 青 西洋人 木の葉 日本人 の肌色 の緑 の肌色 最新の CIE 170-2:2015 技術報告書の等色関数に対応しています。 主 要 機 能 動作環境（推奨） 表 示 ︓分光放射輝度 /照度グラフ、各種色度グラフなど ■OS ︓Windows® 10 Pro 以上 (32bit/64bit) 表 示モード ︓分光放射輝度 /照度の最大値 (SR / SE）、放射輝度 /照度（R / Ee）、 ︓Windows® 11 Pro 以上 (64bit) 光度（Ｉ）、 輝度 / 照度（L / Ev）、三刺激値（XYZ）、色度（x,y）、 ■CPU ︓Intel® Core™ i3 2.4GHz 以上 ※64bit の場合は amd64 のみ対応 色度（u',v'）、色温度、偏差、ピーク波長、 ドミナント波長および刺激純度、平均演色評価数（Ra）、 ■HDD ︓1GB以上 特殊演色評価数（R1 - R15） ■メモリ ︓1GB以上 演 算 ︓分光データの四則演算、関数処理など ■ポート ︓USB3.0/2.0（1個） モード選択 ︓分光モード / 測色モード または RS-232C シリアルポート（1個） 測定条件設定 ︓オート /周波数 /積分時間 / Integ.Delay モード、測定速度、 測定角、平均測定、Single / Interval / Continue の設定 ※RS-232Cケーブルは、DOS/Vパソコン対応インタリンクケーブルを別途ご用意ください。 データ評価 ︓視野 /光源の設定、演色性の評価 ※CS-900Aは測定データのハンドシェイク通信を行うため通信速度が遅くなります。 当社ホームページから最新版の無償ダウンロードが可能です。 https://www.techno-optis/download-cat/manual/ 5

主な用途 大型テレビ カーナビ モバイル 自動車メータ LED 信号灯・管制灯 ヘッドランプ マイクロLED FPD(LCD･OLED･QD･LD) パネルの光学特性評価･蓄光材･大型テレビ･モバイル･自動車 (コンポ･電装表示･各種ランプ類 )･ 表示部 (大画面 LED･信号機･スマートフォン･AR/VR)･部品 ( 液晶モジュール･LED･フィルタ )･ 材料 (バックライト /蓄光･蛍光体･フィルタ･OEL･µLED･MiniLED･QD)･生産ライン (分光による高精度なガンマ測定 )･ R&D(IVL 測定など各種評価 )・その他 (照明ランプ･パチンコ表示機･塗装面や印刷物の反射光など ) システム図 標準白色板 NDフィルタ アタッチメントレンズ ファイバープローブ ITVアダプタ WS-3 (10 倍 /100 倍セット ) AL-6 / AL-11 / AL-12 FP-3 IA-1A 1/2 型 CCDカメラ（★） 照度アダプタ ZV-30 パソコン (★) RS-232C インターリンクケーブル (★) 顕微鏡対物レンズ (★) USBケーブル (標準付属品 ) 顕微鏡アダプタ AL-4 CS-900A （標準付属品） ACアダプタ (標準付属品 ) (★) 市販品 雲台 三脚 5N型 （三脚 5N型に標準装備） SR-5シリーズ標準構成 ●製品本体・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１台 ●ACアダプタ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１個 ●キャリングケース・・・・・・・・・・・・・・・・・・・・・・・・・・・１個 ●CD-ROM(測色プログラムCS-900A/取扱説明書) ・・・・・・・・・・・・・１枚 ●クイックマニュアル・・・・・・・・・・・・・・・・・・・・・・・・・・１冊 ●USBケーブル・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１本 ●交換用ダストフィルタ・・・・・・・・・・・・・・・・・・・・・・・・１０個 ●対物/接眼レンズキャップ ・・・・・・・・・・・・・・・・・・・・・・各１個 光学ブロック図 望遠光学系により、非接触で光源 リレーレンズ 接眼レンズ または物体の分光放射輝度の 視野 絶対値が測定でき、ファインダを 通して測定物の確認ができます。 対物レンズ 電動ファインダ リレー シャッタ SR-5シリーズは大幅な設計変更 レンズ を行い光学系を刷新、内部アルゴ 回折格子 測定スポット リズムも改善したことで 高感度かつ高速測定が可能になり 被測定物 電動アパーチャ ミラー ました。 結像 レンズ AC アダプタ DC電源ユニット CPU A/Dコンバータ リニアアレイセンサ アナログユニット USB/RS-232C タッチパネル 外部同期入力 インタフェース 液晶表示器 コネクタ 6

別売付属品 微小面を測定する ●アタッチメントレンズ３種 AL-6/AL-11/AL-12 本体の対物レンズにセットして、合焦距離を短縮し、 最小測定面積を小さくします。微小な対象物の測定を 測定角 AL-6 AL-11 AL-12 可能にするレンズです。 (測定距離︓51.72 - 68.53mm) (測定距離︓19.56 - 24.80mm) (測定距離︓165 - 197mm) 測定径 2° 2.00 - 2.88 1.18 - 1.53 3.23 - 4.00 (mmΦ) １° 1.00 - 1.44 0.59 - 0.76 1.62 - 2.00 0.2° 0.20 - 0.29 0.12 - 0.15 0.32 - 0.40 0.1° 0.10 - 0.14 0.06 - 0.08 0.16 - 0.20 ※測定径はアパーチャミラーの加工精度により多少変化します。 ※測定距離の定義は、アタッチメントレンズ金物先端からの距離で示されています。 高輝度を測定する ●NDフィルタ（10倍/100倍セット） 本機の測定範囲を超える明るい対象物の測定に 用いるNDタイプの減光フィルタです。 輝度測定範囲(cd/m2) 10倍 100倍 SR-5AS 0.001 - 5,000,000,000 0.01 - 50,000,000,000 SR-5A 0.005 - 5,000,000,000 0.05 - 50,000,000,000 SR-5S/SR-5 0.01 - 5,000,000 0.1 - 50,000,000 照度を測定する ●照度アダプタ ZV-30 本体の対物レンズにセットすることで照度測定ができます。 ●JIS C 1609-1:2006一般形AA級照度計に準拠 測定角 照度測定範囲(lx) 確度(標準光源Aに対して) 　※お持ちのSR-5シリーズに取付ける場合は、再校正が必要です。 照度 色度 ●LED、OLED照明の照度、色度、相関色温度、 SR-5A 2° 0.01 - 30,000,000 x : ±0.0015 　ピーク波長、ドミナント波長、演色性管理 0.１° 1.00 - 10,000,000,000 y : ±0.001 SR-5S 2° 0.02 300,000 Ev : ±2% 　またはプロジェクタの照度、色度管理に使用可能。 - 　※測色プログラムCS-900A使用時 SR-5 x,y : ±0.002 0.1° 0.01 - 10,000,000 輝度計を固定する ●三脚 5N型 物体色や指向性光源を測定する ●標準白色板 WS-3 測定物の視準が容易に行えます。 物体色や指向性のある光源を測定する際に使用します。 ●最高高さ : 1835mm ●最低高さ : 585mm ●輝度率 : 90%以上（測定条件 : 0°、入射 ︓ 45°観測） ●収納長さ : 810mm ●三脚足段数 : 3段 ●材質 : 硫酸バリウム（BaSO4） ●質量 : 約4.81kg(雲台付) ●外形 : Φ78mm t=12.5mm CCDカメラを接続する ●ITVアダプタ IA-1A 離れた光を計測する ●ファイバープローブ FP-3 CCDカメラ（Cマウント、1/2型）と本機を接続 測定物の発する光を対物レンズ側に導くための するためのアダプタです。 ライトガイドです。 ファイバーの材質はプラスチックと石英があります。 ●有効測定角 : 2° ●測定径 : Φ3 - 10mm ●測定距離 : 31.0 - 84.9mm ●ファイバー長さ : 約1ｍ 顕微鏡対物レンズを接続する ●顕微鏡アダプタ AL-4 本体の対物レンズにセットして、顕微鏡アダプタ に顕微鏡対物レンズを取付けることにより微小な 対象物の測定が可能になります。 寸法図 7

仕様・性能 機　種 SR-5AS※ SR-5A SR-5S SR-5 光学系 対物レンズ︓f=82mm F2.5 / 接眼レンズ︓観測視界 5°、視度調整範囲±5diopt 分散素子 回折格子 受光素子 電子冷却型リニアアレイセンサ 測定角 2º / 1º / 0.2º / 0.1º 測定距離 250 - ∞（対物レンズ金物先端からの距離） 測定角 測定距離（mm）（対物レンズ金物先端からの距離） 250 350 400 500 600 800 1000 2000 5000 測定径 2º 6.5 10.0 11.7 15.1 18.6 25.4 32.2 66.4 169 （mmø） 1º 3.25 4.99 5.84 7.55 9.26 12.7 16.1 33.2 84.4 0.2º 0.65 1.00 1.17 1.51 1.86 2.54 3.22 6.64 16.9 0.1º 0.33 0.50 0.59 0.76 0.93 1.27 1.61 3.32 8.44 測定波長範囲 380 - 780nm 波長精度 ±0.3nm（Hg輝線において） スペクトル波長幅 5nm以下（半値幅） 波長分解能 1nm 測定モード オート 、 マニュアル（積分時間 / 周波数）、外部同期信号入力、FIX（積分時間 / 周波数） 測定内容 分光放射輝度（W･sr-1･m-2･nm-1） 放射輝度（Le︓W･sr-1･m-2）、輝度（Lv︓cd･m-2）、三刺激値 XYZ 測定機能 CIE 1931 色度座標 xy、CIE 1976 色度座標 u'v'、相関色温度（Tc︓K）および偏差（duv） ドミナント波長（nm）、ピーク波長（nm）CIE 表色系 2º / 10º 輝度 ※1 ±2％（標準の光Aに対して） 色度 ※1 色度 x︓±0.0015、y︓±0.001 色度 x︓±0.0015、y︓±0.001 精度 (2° : 0.0005cd/m2 - 、1° : 0.0015cd/m2 - 、 (1° : 0.0015cd/m2 - 、 色度 x︓±0.0015、y︓±0.001 色度 x,y︓±0.002 0.2° : 0.0375cd/m2 - 、0.1° : 0.15cd/m2 - ) 0.2° : 0.0375cd/m2 - 、0.1° : 0.15cd/m2 - ) 輝度 ※2 1.5％（0.0005 - 0.005cd/m2） 0.7% (0.001 - 0.1cd/m2) 1.5% (0.001 - 0.1cd/m2) 0.4％（0.005 - 0.1cd/m2） 0.3％（0.1cd/m2 - ） 0.3％ (0.1cd/m2 - ) 0.3％ (0.1cd/m2 - ) 繰返し性 色度 ※3 0.005（0.0005 - 0.005cd/m2） 0.005 (0.001 - 0.1cd/m2) 0.0015（0.005 - 0.1cd/m2） 0.0005（0.1cd/m2 - ） 0.0005 (0.1cd/m2 - ) 測定角 2º 0.0001 - 1,500,000cd/m2 0.0005 - 1,500,000cd/m2 0.001 - 15,000cd/m2 測定輝度範囲 測定角 1º 0.0003 - 4,500,000cd/m2 0.0005 - 4,500,000cd/m2 0.003 - 45,000cd/m2 ( 標準の光 Aに対して ) 測定角 0.2º 0.01 - 100,000,000cd/m2 0.0125 - 100,000,000cd/m2 0.075 - 125,000cd/m2 測定角 0.1º 0.03 - 500,000,000cd/m2 0.05 - 500,000,000cd/m2 0.3 - 500,000cd/m2 偏光特性 輝度︓1%以下、分光放射輝度︓2%以下（400 - 780nm） 表示 4.3Wide タッチパネル LCD RS-232C ︓通信速度︓4800/9600/19200/38400/57600/115200bps、データ長︓7 / 8bits インタフェース パリティ︓偶数 /奇数 /なし、ストップビット︓1 / 2bits USB︓USB 3.0 電　源 専用 ACアダプタ AC100V - 240V、50/60Hz、DC12V 消費電力 約 30W 使用条件 温度︓5 - 30℃ 温度︓0 - 35℃ 湿度︓80%R.H. 以下（結露なきこと） 外形寸法 約 422 × 130 × 244 mm 質　量 約 5.5kg（本体のみ） ※1︓ 標準光源Aにおいて、NORMAL SPEED モード ※2︓ 測定角2°、10回の連続測定において2σ、NORMAL SPEED モード　 ※3︓ 測定角2°、10回の連続測定において最大値－最小値、NORMAL SPEED モード　 ※SR-5ASは特注対応品です。 ※測定距離は、対物レンズ金物先端からの距離で示されています。　 ※この表の数値は設計基準値であり、実際の直径とは多少異なる場合があります。 2025年4月1日をもちまして「株式会社トプコンテクノハウス」から 「株式会社テクノオプティス」に社名変更致しました。 旧社名製品の取扱い・サポート等もこれまで通り対応致します。 一部表記に旧社名が混在する場合がありますがご了承ください。 ※画面は一部はめ込み合成です。 ※カタログの掲載商品の仕様及び外観は改良のため予告なく変更されることがあります。 ※カタログ掲載商品には別売品が含まれている場合があります。 ※カタログと実際の商品の色は、撮影・印刷の関係で多少ことなる場合があります。 安全に関するご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読み下さい。 ・必ず指定の電源電圧に接続してご使用下さい。 接続を誤ると、火災や感電の原因となります。 日本製 Ma d e i n J a p a n https://www.techno-optis.com ©2021 株式会社テクノオプティス Printed in Japan 2025 04 10
