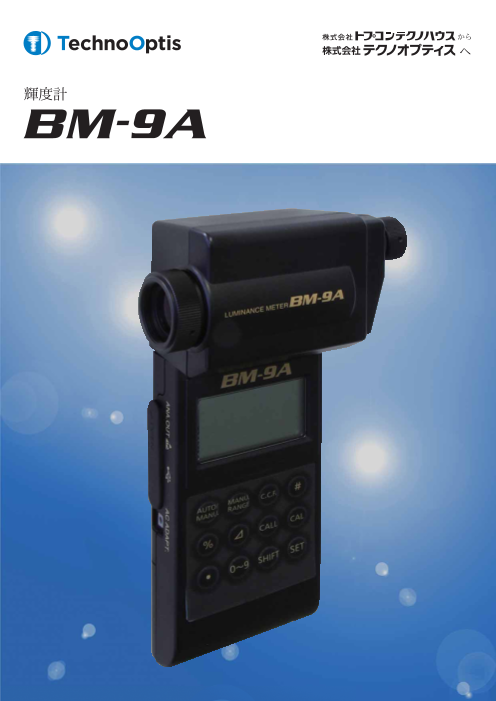

【Topcon】輝度計 BM-9A

輝度計

使い勝⼿に優れた ハンディタイプの輝度計です。 ＜⽣産ライン対応＞ 受光部分離で軽量コンパクト、USB 内蔵により容易にインラインに対応。 ＜ワイドな測定範囲＞ 3 種類の受光部 (2°／1°／ 0.2°）により幅広い⽤途に対応。 旧機種 BM-9 に⽐べ輝度精度保証を拡⼤。 ＜優れた操作性＞ キーボードによる測定モード選択・豊富なオプションで 操作性に優れています。 ⽤ 途 例 ● LCD・PDP・CRT・有機 EL・LED・冷陰極管 ● 医療⽤照明・電⼦カルテのモニタ管理・シャーカステンの測定 ● LCD 偏光板・各種フィルム・フィルタの透過率 ● ⾃動⾞⽤ナンバープレートの照度ムラ  ● フラットパネルディスプレイ等の⽣産ラインへの応⽤ ● 各種照明施設の輝度測定等 ● 道路照明・トンネル照明等の輝度 ● 視覚障害者誘導ブロックの輝度 ● 空港照明施設・海上の航路標識測定 ● 床⾯の反射輝度測定 品川 300 あ 77-77

特 ⻑ 受光部は 3タイプを選択・交換することができます。 いずれの受光部も表⽰部（BM-9AC) を共通にご使⽤頂けます。 BM-9A20D BM-9A10D BM-9A02D ■ 広範囲の測定が⾼精度に⾏えます ■キーボードによる測定モードの選択が可能 測定⾓ 受光部型式 測定範囲 ●補正係数(C.C.Fモード) 2° BM-9A20D 0.01 〜280,000 cd/m2 補正係数の⼊⼒により、測定値に 1° BM-9A10D 0.1 〜2,800,000 cd/m2 補正を加えることができます。 0.2° BM-9A02D 1 〜28,000,000 cd/m2 ●キャップ無しでゼロ補正可能。装置に組込みやすくなりました。 ●偏差測定(⊿モード)・ ●ミニ USB 対応で、パソコンによるデータ処理がより簡易になりました。  パーセント測定(%モード) ●レスポンススイッチにより応答速度の切り替えが可能。フリッカ光の 基準輝度の⼊⼒により、基準値に  測定やオシロスコープと接続し出⼒波形の観察も可能。 対する偏差、パーセントが表⽰ ●延⻑ケーブル ( 別売 ) があり、受光部と表⽰部を分離して測定できます。 されます。 ●受光部の⾃動認識を⾏ない BM-9 の様に表⽰値に 10 倍や 100 倍を  する必要性が無くなりました。 測定レンジ 1 2 3 4 5 2°(BM-9A20D) 0.01 〜28.00 15.0 〜280.0 150 〜2,800 1,500 〜28,000 15,000 〜280,000 1°(BM-9A10D) 0.1 〜280.0 150 〜2,800 1,500 〜28,000 15,000 〜280,000 150,000 〜2,800,000 0.2°(BM-9A02D) 1 〜2,800 1,500 〜28,000 15,000 〜280,000 150,000 〜2,800,000 1,500,000 〜28,000,000 応答速度 (FAST mode) 約 22ms 約 2ms 約 1ms 約 1ms 約 1ms ※: アナログ出⼒応答速度とは、本器のアナログ出⼒がピーク値の 10% から 90% に到達する時間。 標準付属ソフト 測定プログラム MT-100 ■USB端⼦付き USB端⼦付きですので、パソコンによるデータ収集が可能です。 BM-9Aで測定したデータをパソコンに取り込むためのソフトです。 1〜99,999回の測定が可能で、測定したデータはCSV形式で保存することが 本体コネクタのピン配列 通信パラメータ でき、表計算ソフトなどで簡単にデータを参照することができます。 ピン番号 信号名 ボーレイト 38400 1 VBUS データレングス 7 OS Windows® 7 Ultimate / Professional (32bit/64bit) 2 D - パリティ ODD(奇数) Windows® 8.1 Pro 以上 (32bit/64bit) 3 D + ストップビット 1 Windows® 10 Pro 以上 (32bit/64bit) 4 GND ※64bit OSでのXPモード使⽤は不可 *ミニUSBシリーズ Bコネクタオス(5pin) CPU Intel® Core™ i3 2.4GHz 以上 ※64bit の場合はamd64 のみ対応 5 GND メモリ/HDD 1GB以上 ポート USB2.0ポート(1個) ディスプレイ 1024×768以上 〇確度表⽰で「of rdg.」と「digit」の意味は︖ その他 CD-ROMドライブ 「of rdg.」は「読取り値(表⽰値)の」という意味で、rdg.はreadingの略です。 ※Microsoft及びWindowsは、⽶国Microsoft Corporation社の⽶国およびその他の国における 従いまして、±2% of rdg.というのは、読取り値の±2%ということになります。  登録商標または商標です。 「digit」はデジタル表⽰の1カウント分を意味します。±1digitは最後の桁に ※Pentiumは、⽶国インテル社の登録商標です。 ※その他記載された社名、製品名などは、⼀般に各社の登録商標および商標です。 デジタルカウントの誤差が1カウントあることを意味します。 オプション アタッチメントレンズ AL-13 三脚 5N 型 微動台 S-4 BM-9Aの測定⾯積を⼩さくするレンズです。 対物レンズの先端に取り付けて使⽤します。 ● AL-13 使⽤時の測定径 ( 単位︓mmø) 測定距離 (mm) 測定⾓ 15〜19 2° 1.02〜1.26 ※ 測定径は、アパーチャーミラーの 測定物の視準が容易に⾏えます。 三脚5N型の雲台を外し、本ユニット 1° 0.51〜0.63  加⼯精度により多少変化します。 を取付けることで上下左右の視準が ※ 測定距離はアタッチメントレンズ ●最⾼⾼さ︓1835mm ●最低⾼さ︓585mm 容易に⾏えます。 0.2° 0.10〜0.12  ⾦物先端からの距離で⽰されて ●収納⻑さ︓810mm ●三脚⾜段数︓3段  います。 ●質量︓4.81kg、雲台付 ●仰⾓︓40°   ●俯⾓︓80° ●回転︓360°  ●質量︓約1.7kg 延⻑ケーブル (2・5・10・20・30m) 標準⽩⾊板 WS-3 AC アダプタ ZV-42 受光部と表⽰部を分離して測定 指向性のある光源を測定する際に ⻑時間の連続測定を⾏う場合に使⽤します。 する場合に使⽤します。 使⽤します。 ケーブルの⻑さ︓ ●輝度率︓90％以上 ■2m(ZV-21) ■5m(ZV-22)  （測定条件︓0°⼊射、45°観測） ■10m(ZV-23) ■20m(ZV-24) ●材質︓硫酸バリウム（BaSO4） ■30m(ZV-25) ●外形︓ø78mm t＝12.5mm ●有効⽩⾊⾯︓ø40mm（中⼼部）

仕 様 受光部型式 BM-9A20D BM-9A10D BM-9A02D 測定⾓ 2° 1° 0.2° 光学系 対物レンズ ｆ＝36mm Ｆ2.5 ファインダ視野 5° 測定距離 350mm〜∞ 測定径 ( 単位︓mmø) 測定⾓ 測定距離 (mm) 350 400 600 800 1000 3000 5000 2° 9.5 11.2 18.2 25.3 32.3 102 173 1° 4.7 5.59 9.10 12.7 16.2 51.1 86.1 0.2° 0.95 1.12 1.82 2.53 3.23 10.2 17.3 ※アパーチャーミラーの加⼯精度により多少変化します。 ※測定距離は、対物レンズの⾦物先端からの距離で表⽰されています。 最⼩測定径 9.5mmø<AL-13(オプション) 使⽤時︓1.02mmφ> 4.7mmø<AL-13(オプション) 使⽤時︓0.51mmφ> 0.95mmø<AL-13(オプション) 使⽤時︓0.10mmφ> 表⽰ 6 桁 ＬＣＤ 受光素⼦ シリコンフォトダイオード 分光感度特性 6％以内（標準⽐視感度からの 外れ） ※ JIS C 1609-1 2006 測定範囲 0.01〜280,000 cd/m2 0.1〜2,800,000 cd/m2 1〜28,000,000 cd/m2 オート 5 段レンジ 輝度精度 ±2％ of rdg. ±2 digit ±2％ of rdg. ±2 digit ±2％ of rdg. ±2 digit ( 標準光源 A、23±° 3℃、オートレンジ、ゼロ補正、0.1cd/m2 以上 ) ( 標準光源 A、23±° 3℃、オートレンジ、ゼロ補正、1.0cd/m2 以上 ) ( 標準光源 A、23±° 3℃、オートレンジ、ゼロ補正、10cd/m2 以上 ) 温度特性 ±3％以内（0℃〜40℃ 23℃を基準とする） 湿度特性 3％以内（85％ R. H. 以下 60％ R. H. を基準とする） アナログ信号出⼒ 0〜3Vmax. 2.8V/ 最⼤表⽰値 アナログ出⼒時の応答速度 FAST で約 1〜22ms RS 出⼒条件 USB（仮想 COM ポート） 電源 単 3 乾電池 2 本（市販品）/ 専⽤ AC アダプタ（別売付属品） 使⽤条件 温度︓0℃ 〜４０℃ 湿度︓85％ R. H. 以下（結露なきこと） 外形⼨法 約 191(⻑さ )×108( 幅 )×57( ⾼さ )mm 表⽰器︓約 131(⻑さ )×65( 幅 )×28( ⾼さ )mm 受光器︓約 60(⻑さ )×108( 幅 )×57( ⾼さ )mm 質量 表⽰器︓約 130g（ 乾電池除く） 受光器︓約 220g ※受光部は測定⾓の違いにより、BM-9A20D、BM-9A10D、BM-9A02D、がありますが、表⽰部（BM-9AC）はいずれも共通にご使⽤いただけます。 システム・⼨法図 受光部 受光部 受光部 56.5 BM-9A20D BM-9A10D BM-9A02D 延⻑ケーブル 39 10.3〜15.2 81 11.7 39 (2・5・10・20・30m) M24x0.75深さ4.5 標準⽩⾊板 アタッチメント WS-3 レンズ AL-13 微動台 S-4 AC アダプタ ZV-42 三脚 5N 型 測定プログラム 表⽰部 MT-100 USB BM-9AC 雲台 1.5 65 4 ケーブル 28 ( 三脚 5N 型に標準付属 ) 2.5 ※画⾯は⼀部はめ込み合成です。 ※カタログの掲載商品の仕様及び外観は改良のため予告なく変更されることがあります。 ※カタログ掲載商品には別売品が含まれている場合があります。 ※カタログと実際の商品の⾊は、撮影・印刷の関係で多少ことなる場合があります。 安全に関するご注意 正しく安全にお使いいただくため、ご使⽤の前に必ず「取扱説明書」をよくお読み下さい。 ・必ず指定の電源電圧に接続してご使⽤下さい。 接続を誤ると、⽕災や感電の原因となります。 ・必ず指定の電池をご使⽤下さい。 異なる電池を使⽤すると、⽕災や感電の原因となります。 ⽇本製 https://www.topcon-techno.co.jp M a d e i n J a p a n 2014 Printed in Japan 2022 10 6 1/4-20 UNC 深さ6 カメラ⽤三脚ネジ(JIS B 7103) ø31.2 27.9 104.4 6.2 45.9 ø20 131.3 60 (191.3)
