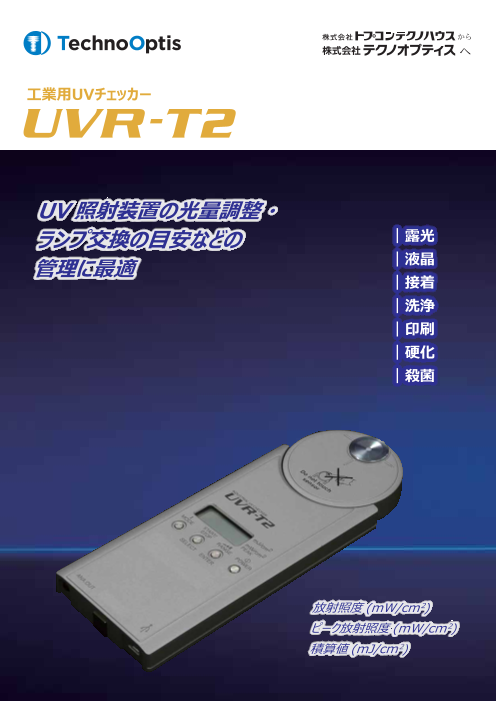

【TechnoOptis】工業用UVチェッカー UVR-T2

から へ 工業用UVチェッカー UV照射装置の光量調整 ・ ランプ交換の目安などの ｜露光 管理に最適 ｜液晶 ｜接着 ｜洗浄 ｜印刷 ｜硬化 ｜殺菌 放射照度 (mW/cm2) ピーク放射照度 (mW/cm2) 積算値 (mJ/cm2)

使い勝手の向上と高速搬送の高精度測定が可能 メタルボディの耐熱設計及び防熱カバーの標準付属により安定した 正確な測定が行えます。 UV照射装置 防熱カバー装着時 工業用UV チェッカー UVR-T2 は、 硬化（キュアリング）・乾燥 ・接着などで使用される、 UV照射装置のランプ強度管理に活 用いただけます。 本器の測定値に基づき、コンベア速度やランプの強度分布・交換時期の管理に使用することにより、製品の歩留まり向上が図れます。 主な用途 分野 用途 ・例 電子部品 電子部品のマーキング 電子部品 プリント基板製造 印刷 シールラベル印刷 プラスチックフィルム印刷 その他 印刷 塗装 印刷用紙 成形プラスチック ・ 水銀ランプ 鉄鋼材料（防錆塗装） ・ メタルハライドランプ 光ディスク用コーティング ・ 高圧 UV ランプ 接着 プリント基板チップ部品の接着 　など ガラス部品の接着 洗浄 塗装 LCD,OLED用シールの接着 樹脂成型品の接着 洗浄 塗装と密着性向上 接着 樹脂基材と布の密着性向上 その他 シール材硬化 など Point 受光部は 4 タイプ 相対分光応答度特性 UD-T25T2 UD-T36T2 UD-T40T2 受光部は目的の波長に合わせて 4 タイプを用 1.0 UD-T3040T2 意（ご購入時に選択下さい） 4 タイプの受光部を自動認識する機能搭載。 0.8 ・ UV硬化 → UD-T36T2、 UD-T40T2 0.6 UD-T3040T2 ・ UV殺菌、 洗浄 → UD-T25T2 0.4 0.2 0.0 200 250 300 350 400 450 500 波長(nm) 相対分光応答度

投影露光機やコンベア式照射装置のランプ強度管理に最適︕ Point Point UV-LED対応 (UD-T3040T2) USB バスパワーで動作 広範囲にわたるフラットな紫外線波長域の分光応答度特性により、 USB給電方式の採用で、 USBからの電源供給により装置組込みに対応。 UV-LED の発光波長分布に依存することなく感度範囲内の光量測定が可能。 Point 365 385 405 補正機能内蔵 1.0 補正機能内蔵により、 基準値に合わせることが可能。 0.8 複数台使用している場合の個体差解消に対応。 UV LED 0.6 Point UV LED 温度オーバー表示 ・警告機能 0.4 UV LED 使用中に受光部の温度が 60℃を超えると、 温度オーバーを表示して 0.2 警告。 内部温度の表示も可能。 （警告表示がでると受光部が 40℃以下になるまで使用できなくなります。） 0.0 200 250 300 350 400 450 500 Point 波長(nm) オートパワー OFF 機能 Point オートパワー OFF 機能の有効（5, 10, 15, 30 分）、 無効の切替可能。 １台３役の測定 放射照度 (mW/cm2)、 ピーク放射照度 (mW/cm2)、 積算値 (mJ/cm2) Point 測定に対応。 バッテリー残量表示機能 Point 電池残量の少ない時に “BAT” を表示し事前に電池切れをお知らせ。 使いやすさの向上 Point 光源の照度に合わせて最適なレンジに設定されるオートモード搭載。 標準ソフトウェア付属 指定した回数の測定、 任意の時間間隔で Point の測定やキャリブレーションが可能。測定デー 便利な 2m延長ユニット タは画面上に数値またはグラフで表示、 ファ 受光部と表示部の間に 2m延長ユニットを装着すれば、 受光部と離れた イル出力も可能。 位置で測定値の読取りが可能。 Point メモリ機能 &USB OS Windows 10 Pro （32bit/64bit） Windows 11 Pro （64bit） コンベアの測定値を内部メモリに保存、 後から照度分布データを PC に取込 CPU Intel® Core™ i3 2.4GHz以上 可能。 メモリ/HDD 1GB以上 ポート USB2.0ポート(1個) 測定設定周波数︓50Hz の場合 → 約18 分間 ディスプレイ 1024×768以上 60Hz の場合 → 約15 分間のデータ取得が可能。 その他 CD-ROMドライブ また USB出力によりリアルタイムのデータ取込みも可能。 ※Microsoft及びWindowsは、米国Microsoft Corporation社の米国およびその他の国における　登録商 * アナログ出力も内蔵。 標または商標です。 ※その他記載された社名、製品名などは、一般に各社の登録商標および商標です。 75 受光部 受光部 受光部 受光部 UD-T25T2 UD-T36T2 UD-T40T2 UD-T3040T2 ø67 16 ø21.7 ケーブル長 約 2m 延長ユニット ( 受光部用防熱カバー付 ) 34 Micro-B A コネクタ USB ケーブル パソコン（市販品） 受光部はご購入時にご指定下さい。 * ご指定以外のタイプはオプション扱いになります。 UVR-T2 標準構成 　・ UVR-T2 本体 ..................................................................1 台 15 マグネット 　・ 防熱カバー .......................................................................1 個 スライド溝 ( 両側 ) 70 2.5 　・ ネジ ..............................................................................4 個 電池蓋 ANA.OUT 　・ アナログ出力プラグ ..............................................................1 個 MICRO USB 　・ キャリングケース ..................................................................1 個 　・ USB ケーブル ...................................................................1 個 　・ CD-ROM（USB ドライバ／取扱説明書／測定プログラム）...............1 枚 相対分光応答度 201 187.5 12 20 2.8 55

仕　様 受光部型式 UD-T25T2 UD-T36T2 UD-T40T2 UD-T3040T2 測定波長 約 230～ 280nm 約 300 ～ 390nm 約 350 ～ 490nm 約 290 ～ 430nm ピーク感度波長 約 255nm 約 355nm 約 410nm － 放射照度表示範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 （ピーク照度） 1 0.01 ～ 30.00 1 0.01 ～ 60.00 1 0.01 ～ 30.00 1 0.01 ～ 60.00 mW/cm2 2 0.1 ～ 300.0 2 0.1 ～ 600.0 2 0.1 ～ 300.0 2 0.1 ～ 600.0 3 1 ～ 3,000 3 1 ～ 6,000 3 1 ～ 3,000 3 1 ～ 6,000 放射照度精度保証範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 （ピーク照度） 1 1.50 ～ 30.00 1 3.00 ～ 60.00 1 1.50 ～ 30.00 1 3.00 ～ 60.00 mW/cm2 2 15.0 ～ 300.0 2 30.0 ～ 600.0 2 15.0 ～ 300.0 2 30.0 ～ 600.0 3 150 ～ 3000 3 300 ～ 6000 3 150 ～ 3000 3 300 ～ 6000 積算照射量 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 mJ/cm2 1 0.01 ～ 999.99 1 0.01 ～ 999.99 1 0.01 ～ 999.99 1 0.01 ～ 999.99 2 0.1 ～ 9,999.9 2 0.1 ～ 9,999.9 2 0.1 ～ 9,999.9 2 0.1 ～ 9,999.9 3 1 ～ 99,999 3 1 ～ 99,999 3 1 ～ 99,999 3 1 ～ 99,999 アナログ出力 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 測定レンジ 測定範囲 1mV の放射照度 1 0.015 1 0.03 1 0.015 1 0.03 （単位︓mW/cm2） 2 0.15 2 0.3 2 0.15 2 0.3 3 1.5 3 3 3 1.5 3 3 受光素子 シリコンフォトダイオード 受光窓径 Φ5mm Φ3mm データサンプリング 50/60Hz 切換式 　　　　　サンプリングタイム（積算モードの場合）50Hz 設定時 → 10ms、 60Hz 設定時 → 8.33ms 　　　　　サンプリングレイト（積算モードの場合）50Hz 設定時 → 50 回 / 秒、 60Hz 設定時 → 60 回 / 秒 表示 5桁 LCD 校正精度 ±2%以内（当社校正光源における校正基準器の値に対して） 直線性 ±3%以内（各測定レンジにおいてフルスケールの 5%以上の光量が入射した場合、 ゼロ補正使用時） 斜入射光特性 30°→ ±5%以内、 60°→ ±25%以内 アナログ出力電圧 0～ 2.0Vmax.　各レンジ共通 インターフェース USB2.0（USB A コネクタ－ USB マイクロ B コネクタ） 温度特性 /湿度特性 ±4%以内（10～ 60℃　23℃基準）／ 85%R.H. 以下において正常に動作すること 電源 単４乾電池 3本（別売り）／USB バスパワー 使用条件 温度 10～ 60℃／湿度 85%R.H. 以下（ただし、 結露なきこと） 外形寸法 約 201×75×16mm（防熱カバーなし）・約 208×83×17mm（防熱カバーあり） 質量 約 320g（電池含む／防熱カバーなし）・約 370g（電池含む／防熱カバーあり） 校正光源 UD-T25T2︓殺菌灯 GL-15 UD-T36T2︓ブラックライト FL-20S-BLB UD-T40T2 / UD-T3040T2︓分光放射照度標準電球 安全に関するご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読み下さい。 ・必ず指定の電源電圧に接続してご使用下さい。 接続を誤ると、火災や感電の原因となります。 ※画面は一部はめ込み合成です。 2025年4月1日をもちまして「株式会社トプコンテクノハウス」から ※カタログの掲載商品の仕様及び外観は改良のため予告なく変更されることがあります。 「株式会社テクノオプティス」に社名変更致しました。 ※カタログ掲載商品には別売品が含まれている場合があります。 旧社名製品の取扱い・サポート等もこれまで通り対応致します。 ※カタログと実際の商品の色は、撮影・印刷の関係で多少ことなる場合があります。 一部表記に旧社名が混在する場合がありますがご了承ください。 〒174-8580 東京都板橋区蓮沼町75-1 TEL.03-3558-2666 FAX.03-3558-4661 E-mail︓techno-info@topcon.co.jp https://www.techno-optis.com 〒103-0023　本　　社　︓東京都中央区日本橋本町4-5-14 TEL (03)3241-7671 FAX (03)3241-7238 〒530-0043　大阪支店　︓大阪府大阪市北区天満2-14-14 TEL (06)6352-6671 FAX (06)6353-2392 〒862-0913　九州支店　︓熊本県熊本市尾ノ上2-29-10 TEL (096)369-5821 FAX (096)369-6981 〒739-0007　広島営業所︓広島県東広島市西条土与丸6-2-54 TEL (082)493-8820 FAX (082)424-3310 〒793-0003　四国営業所︓愛媛県西条市ひうち 3-61 TEL (0897)56-0322 FAX (0897)56-0310 〒899-5121　南九州営業所︓鹿児島県霧島市隼人町神宮1-1-37 TEL (0995)43-8011 FAX (0995)43-8013 日本製 Mad e i n J a p a n © 2016 株式会社テクノオプティス Printed in Japan 2025 04 7
