HYDROGEN COMPATIBLE PRODUCT GUIDE 水素対応製品ガイド 次世代エネルギーの安全活用に貢献する HYDROGEN CC-1572 3

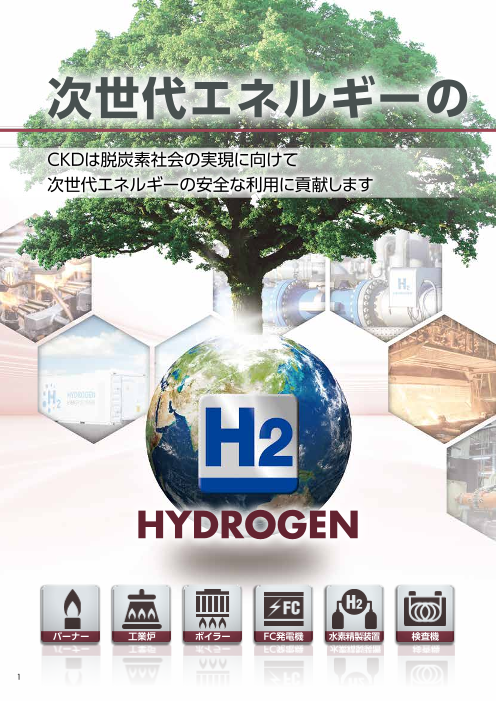

次世代エネルギーの　安全活用に貢献する CKDは脱炭素社会の実現に向けて 次世代エネルギーの安全な利用に貢献します HYDROGEN ババーーナナーー 工工業業炉炉 ボボイイララーー FFCC発発電電機機 水水素素精精製製装装置置 検検査査機機 1

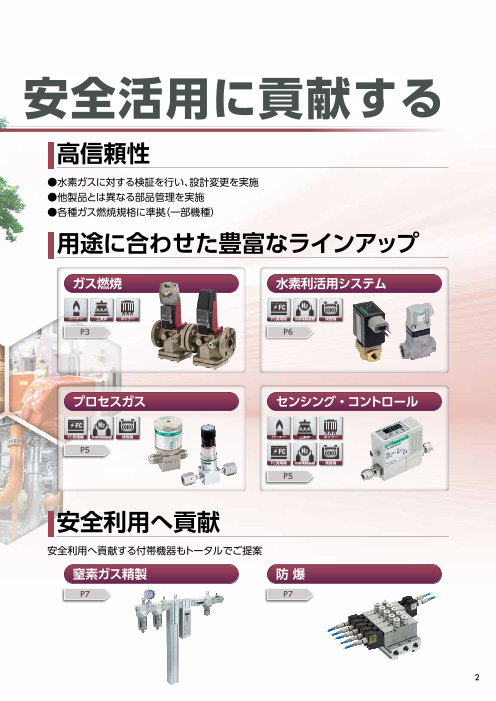

次世代エネルギーの　安全活用に貢献する 高信頼性 ● 水素ガスに対する検証を行い、設計変更を実施 ● 他製品とは異なる部品管理を実施 ● 各種ガス燃焼規格に準拠（一部機種） 用途に合わせた豊富なラインアップ ガス燃焼 水素利活用システム バーナー 工業炉 ボイラー FC発電機 水素精製装置 検査機 P3 P6 プロセスガス センシング・コントロール FC発電機 水素精製装置 検査機 バーナー 工業炉 ボイラー P5 FC発電機 水素精製装置 検査機 P5 HYDROGEN 安全利用へ貢献 安全利用へ貢献する付帯機器もトータルでご提案 窒素ガス精製 防 爆 P7 P7 2

水素ガス対応機器 ガス燃焼システム ガス遮断弁 仕様 （クイックオープンタイプ） 接続口径 Rp1/2～Rp2 1/2 VNAシリーズ 使用圧力 kPa 0～5、20、30、45 Click! 定格電圧 AC100V、AC200V ガス遮断弁 ガスボイラ （スローオープンタイプ） 乾燥炉 主な用途 工業炉 VLAシリーズ 水素関連装置 Click! VNAシリーズ VLAシリーズ ガス吸収式冷温水機 低圧(5kPa)から中間圧(45kPa)仕様に応える二重遮断用 ● 低圧から中間圧に至る幅広いガス圧力に対応。　　　● 流量調整(カロリー変更)が簡単にでき、備え付け後でも調整可能。 ● 整流器を内蔵した直流駆動のアクチュエータのため、騒音、コイル焼損がなく安全。 ガス遮断弁 仕様 （クイックオープンタイプ） 接続口径 Rp1/2～Rp1 DSGシリーズ 使用圧力 kPa 0～5 Click! 定格電圧 AC100V、AC200V 二連ガス遮断弁 ガスボイラ （クイックオープンタイプ） 乾燥炉 主な用途 工業炉 DSG-Wシリーズ 水素関連装置 Click! DSGシリーズ DSG-Wシリーズ ガス吸収式冷温水機 低圧(5kPa)仕様に応える二重遮断用 ● 整流器を内蔵した直流駆動のアクチュエータのため、騒音、コイル焼損がなく安全。 ● ストレーナを内蔵し、配管時のゴミなどの異物を弁の手前で止める構造。　　●JIS規格の電線配管のねじを備え、電気配線も容易。 電磁リリーフ弁 中間圧ガス複合弁 VNRシリーズ GHVシリーズ Click! Click! 工業用燃焼設備のガスリリーフ 一体構造・省スペース ラインに最適、通電時閉形 ガバナ機能も備えた２台の電磁弁 ● 整流器を内蔵した直流駆動の をコンパクトに一体化 アクチュエータのため、騒音、コイル焼損がなく安全。 ● 二重遮断を一体化。　　● 中間圧(～50kPa)まで対応。 ● JIS規格の電線配管のねじを備えた賢固な専用端子が ● ガバナ内蔵電磁弁＋電磁弁、電磁弁＋電磁弁、 付けられ、電気配線も容易。 電磁弁＋電磁弁(スローオープン)が選択可能。 仕様 主な用途 仕様 主な用途 接続口径 Rp1/2～Rp1 工業炉 接続口径 Rp1～Rp2 ガスボイラ 使用圧力 kPa 0～20 乾燥炉 使用圧力 kPa 0～50 乾燥炉 定格電圧 AC100V、AC200V 水素関連装置 定格電圧 AC100V、AC200V 工業炉 水素関連装置 ガス吸収式冷温水機 中圧ガス複合弁 仕様 主な用途 GRVシリーズ 制御方式 減圧制御 ON-OFF制御 ガスボイラ 2次側オリフィス φ15、φ25、φ40 ガス吸収式冷温水機 （日本限定販売） Click! 接続口径 フランジ（JIS 10K RF）40A 工業炉 使用圧力 MPa 0～0.3 水素関連装置 大流量でも安定した圧力を実現 定格電圧 AC100V、AC200V ● 大流量・省スペース。 ● 中圧B(～0.3MPa)まで対応。 3 ● 油圧駆動によるスローオープン・クイックシャット。 ● 幅広い圧力調整範囲(10kPa～150kPa)に対応。

HYDROGEN COMPATIBLE PRODUCT GUIDE ガス燃焼システム 中圧ガス遮断弁 仕様 (クイックオープンタイプ) 接続口径 フランジ VNMシリーズ （JIS 10K RF）25A Click! 使用圧力 MPa 0～0.3 定格電圧 AC100V、AC200V 中圧ガス遮断弁 （スローオープンタイプ） ガスボイラ VLMシリーズ 主な用途 ガス吸収式冷温水機 工業炉 Click! VNMシリーズ VLMシリーズ 水素関連装置 電磁弁駆動方式を採用した軽量・コンパクトの高信頼安全遮断弁 ● JIS規格の電線配管のねじを備えた賢固な専用端子が付けられ、電気配線も容易。 ● 整流器を内蔵した直流駆動のアクチュエータのため、騒音、コイル焼損がなく安全。 ● 圧力スイッチ・圧力計の取付可能な接続ポートをボディに装備。 液動2位置遮断弁 液動2位置遮断弁 HK1シリーズ HSシリーズ Click! Click! モータ・油圧ポンプ内蔵の高信頼性 モータ・油圧ポンプ内蔵の 遮断弁、メインガスラインに最適 高信頼性遮断弁、低圧ながら ● 弁の開閉状態が見える 大流量(202～449m3/h(ANR)) インジケータ付。 ● モータおよび油圧ポンプを ● ストレーナ内蔵のため、 内蔵したアクチュエータ。 配管内異物のかみ込みを防止。 ● 弁の開閉状態が見えるインジケータ付。 ● 流量調整装置付。 ● アルミボディ採用の軽量形。 仕様 主な用途 仕様 主な用途 接続口径 Rp1 1/2～Rp2、 ガスボイラ ガスボイラ フランジ 接続口径 フランジ 乾燥炉 （JIS 10K RF）50A ガス吸収式冷温水機 使用圧力 MPa 0～0.14、0.2、0.25、0.4 工業炉 使用圧力 MPa 0～0.06、0.18 工業炉 定格電圧 AC100V、AC200V 水素関連装置 定格電圧 AC100V、AC200V 水素関連装置 直動式2ポート電磁弁（マルチフィットバルブ） エアオペレイト式2ポート弁 FFBシリーズ（日本限定販売） SABシリーズ（日本限定販売） 流体制御バルブに求められる機能を Click! 確実動作で異物に強く、 Click! 一つのボディに集約 多種流体に使用可能 ● 接続部に高耐食性材料を使用し、耐食性を向上。 ● 外部パイロットによるシリンダ作動方式。 ● 全波整流器搭載で、過電流によるコイル焼けを防止。 ● 完全エアオペレイト構造のため、爆発雰囲気内で使用可能。 ● 省電力化を実現。 ● メイン流体がアクチュエータ部へ漏洩することを防ぐため ● 金属音を防ぐ静音構造を採用。 排気ポートを搭載。 仕様 仕様 種類 2ポート 種類 NC、NO形、複動作動形 接続方式 Rc、G、NPT 接続方式 Rc、G、NPT、フランジ ０～0.3 使用圧力 MPa ０～0.3 使用圧力 MPa（機種別仕様の使用圧力 を参照ください） 4

水素ガス対応機器 センシング・コントロール 小形流量コントローラ 仕様 FCMシリーズ 流量範囲 L/min 0～2、5、10、20 Click! 接続方式 Rc、UNF、 小形・高速・多機能 二重くい込み継手、JXRオス継手 ● 高速応答のマイクロ加工センサ 入力信号 0-10V、0-5V、4-20mA、 チップを搭載。 パラレル10bit ● マイコン搭載で高精度・多機能 出力信号 1-5V、スイッチ、エラー を実現。 通信オプション RS-485、IO-Link ● 制御状態が一目でわかるデジタル表示器を搭載。 主な用途 ガスボイラ 工業炉 水素関連装置 プロセスガス用機器 プロセスガス用エアオペレイトバルブ プロセスガス用レギュレータ AGDシリーズ PGMシリーズ Click! Click! コンタミネーションコントロール メタルダイヤフラムを採用した の追求から生まれた プロセスガス用高性能 ダイアフラムバルブ レギュレータ ● 最適なシール構造と面粗度の ● ポペット構造で出流れ防止、 向上によるパーティクルレスを実現。 負圧制御を実現。 ● 流路は電解研磨仕様。 ● クリーンレベルは超高純度ガスに ● 高耐食＆長寿命のNi-Co合金 対応。 ダイアフラムを採用。 ● 新開発の振動防止機構による バイブレーション対策を実施。 仕様 主な用途 仕様 主な用途 作動方式 NC形、NO形 半導体プロセス 接続方式 JXRオス継手、 半導体プロセス メス継手 接続方式 1/4"JXRオス継手、 水素関連装置 水素関連装置 メス継手 設定圧力 MPa 0～0.7 使用圧力 MPa 1.3×10-6～0.99 使用圧力 MPa 1.3×10-6～0.99 プロセスガス用マニュアルバルブ MGDシリーズ エアオペレイトバルブの基本性能を Click! 受け継ぐマニュアルバルブ プロセスガス用マニュアルバルブ OGDシリーズ ハンドルを少しひねるだけで Click! MGDシリーズ OGDシリーズ バルブクローズ可能 仕様 ● 最適な内部シール力が発生するようにハンドル形状を追求。 接続方式 JXRオス継手、メス継手、 ● 締め込めすぎによるダイアフラム破損防止のストッパ機構。(MGD) 二重くい込み継手 ● ハンドルの方向＆上面インジケータによりバルブの開閉状態が 使用圧力 MPa 1.3×10-6～0.99 一目でわかる。(OGD) 主な用途 半導体プロセス 水素関連装置 5

HYDROGEN COMPATIBLE PRODUCT GUIDE 水素利活用システム 本製品については、当社営業にお問合せください。使用方法を確認の上、対応可否を検討させていただきます。 直動式2・3ポート電磁弁（マルチフィットバルブ） エアオペレイト式2ポート弁 FFB/FFGシリーズ SABシリーズ 流体制御バルブに求められる機能を Click! 確実動作で異物に強く、 Click! 一つのボディに集約 多種流体に使用可能 ● 接続部に高耐食性材料を使用し、耐食性を向上。 ● 外部パイロットによるシリンダ作動方式。 ● 全波整流器搭載で、過電流によるコイル焼けを防止。 ● 完全エアオペレイト構造のため、 ● 省電力化を実現。 爆発雰囲気内で使用可能。 ● 金属音を防ぐ静音構造を採用。 仕様 仕様 種類 2ポート、3ポート、マニホールド 種類 NC、NO形、複動作動形 接続方式 Rc、G、NPT 接続方式 Rc、G、NPT、フランジ 使用圧力 MPa 0.3を超える仕様についてはご相談ください 使用圧力 MPa 0.3を超える仕様についてはご相談ください 比例電磁弁 高真空用電磁弁 A2-6500シリーズ HVBシリーズ 電流に比例して流量を無段階に制御 Click! 高い真空度保持力、優れた耐久性 Click! ● 難しかった細やかな流量制御が可能。 ● 弁座形状、シール材質、表面処理など特殊技術を導入。 ● 比例制御を通じて、省エネに貢献。 ● 耐久性200万回(当社条件)。 連続使用にも高い性能を維持。 仕様 仕様 弁座漏れ Pa・m3/sHe 1.0×10-9以下 制御流量 L/min 0～100 接続方式 JXRオス継手、二重くい込み継手、 制御電流 mA 0～330(DC12V)、0～165(DC24V) Rc、NPT 6

関連商品 気体発生装置 窒素ガス精製ユニット NS/NSUシリーズ ●酸化防止、防爆用途などに必要な高純度窒素を Click! 圧縮空気から手軽に分離精製。 ●新たに設置の自由度を向上させた「横置き設置」をラインナップ。 ●窒素濃度は90%～99.9％の幅広いレンジで使用可能。 ●17流量、25のラインナップから最適機種を選択可能。 インライン酸素濃度計、流量計で窒素供給状態の常時監視。 本質安全防爆制御弁 本質安全防爆形パイロット式3・5ポート弁 4GD/E※※0E※シリーズ ● 第一類危険箇所(1種場所）、第二類危険箇所(2種場所）で使用可能 ● 防爆電磁弁では最小クラスのバルブ幅10mmを含む4サイズの豊富な流量バリエーションに対応 ● 水素、アセチレン、都市ガス雰囲気でも使用可 形番 4GD/E※※0EJ 4GD/E※※0EX 4GD/E※※0EA （CCC）2020322307000310 認証 DEK19.0049 （ NEPSl）GY Jl 9.131 lX IBExU 19ATEX1035 IECEx IBE 19.0008 20-KA4B0-0766 IECEx IBE 19.0008 TD040272 ホーム ページ Click! Click! Click! 防爆性能：Ex ib ⅡC T4 Gb 流量センサ 小形流量センサ FSM3シリーズ ●1台で5種類のガスを測定可能。 Click! ●ガス切替機能（空気、窒素、アルゴン、炭酸ガス、混合ガス(Ar：CO2(8：2))) 禁油仕様の酸素専用モデルもラインナップ。 ●ステンレスボディは、JXR継手タイプ、二重くい込み継手タイプ、ねじ込みタイプを標準装備。 JXR継手タイプ 二重くい込み継手タイプ ねじ込みタイプ 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. 0120-771060 お客様技術相談窓口 ○ 受付時間 9:00～12:00/13:00～17:00 C CKD Corporation 2026 All copy rights reserved. （土日、休日除く） 2026.4.GZZ
