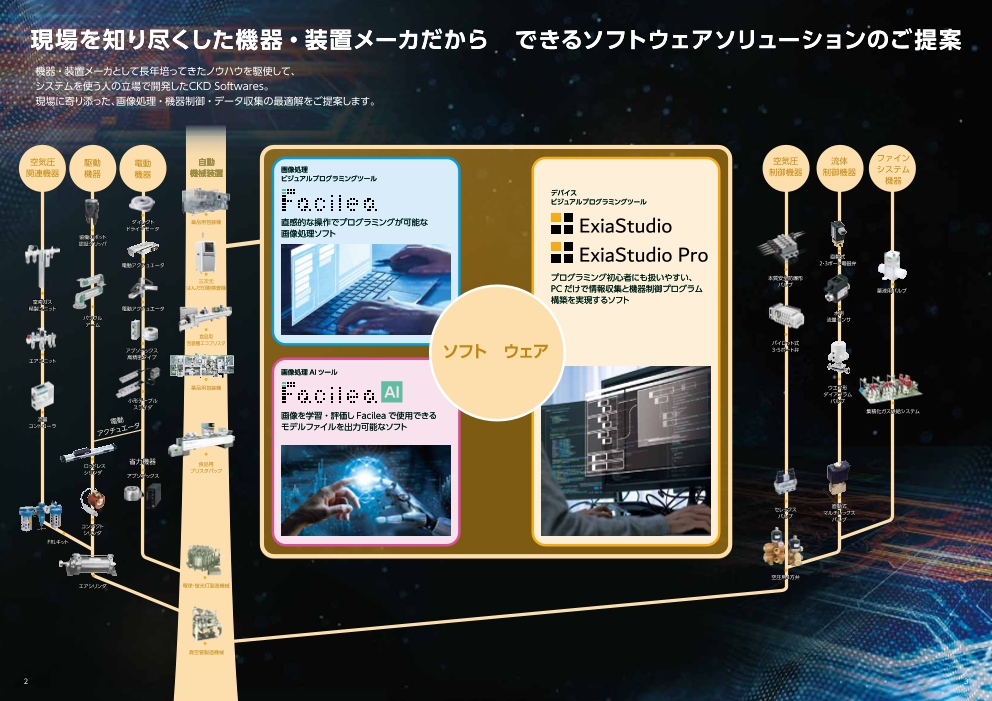

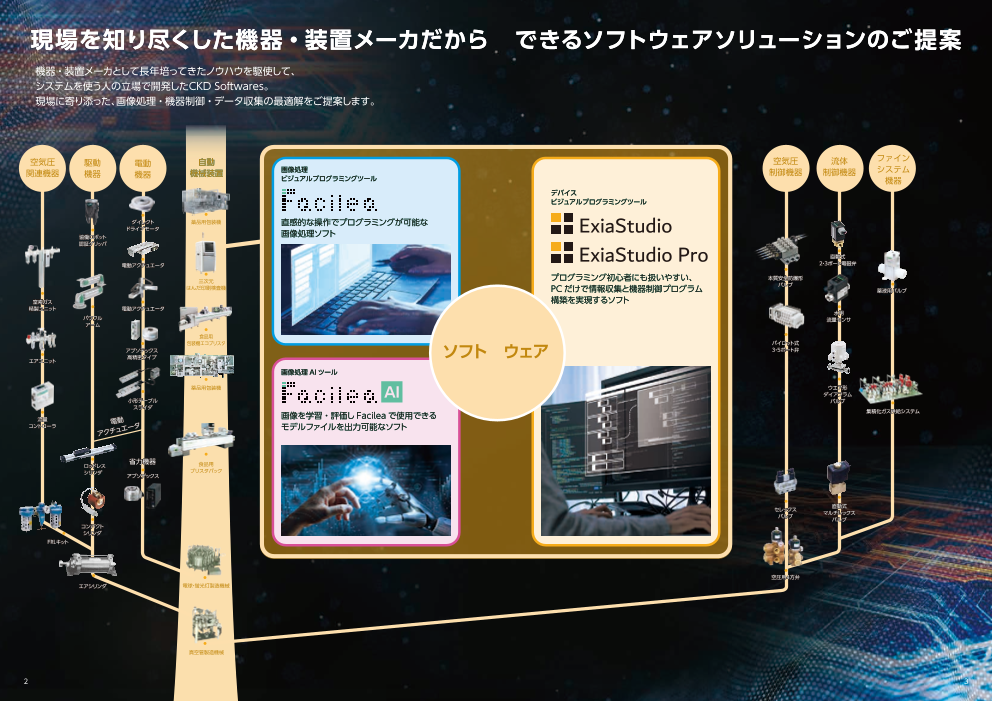

現場を知り尽くした機器・装置メーカだから　できるソフトウェアソリューションのご提案 機器・装置メーカとして長年培ってきたノウハウを駆使して、 システムを使う人の立場で開発したCKD Softwares。 現場に寄り添った、画像処理・機器制御・データ収集の最適解をご提案します。 空気圧 駆動 電動 自動 空気圧 流体 ファイン 関連機器 機器 機器 機械装置 画像処理 制御機器 制御機器 システム ビジュアルプログラミングツール 機器 デバイス ビジュアルプログラミングツール ダイレクト 薬品用包装機 直感的な操作でプログラミングが可能な ドライブモータ 協働ロボット 画像処理ソフト 認証グリッパ 直動式 電動アクチュエータ 2・3ポート電磁弁 三次元 プログラミング初心者にも扱いやすい、 本質安全防爆形 はんだ印刷検査機 PCだけで情報収集と機器制御プログラム バルブ 薬液用バルブ 窒素ガス 構築を実現するソフト 精製ユニット 電動アクチュエータ 水用 パワフル 流量センサ アーム 食品用 包装機エコブリスタ パイロット式 アブソデックス 3・5ポート弁 エアユニット 高精密タイプ ソフト　ウェア 画像処理AIツール 薬品用包装機 ウエア形 ダイアフラム 小形テーブル バルブ スライダ 流量 電動 画像を学習・評価しFacilea で使用できる 集積化ガス供給システム コントローラ アクチュエ ータ モデルファイルを出力可能なソフト ロッドレス 省力機器 食品用 シリンダ ブリスタパック アブソデックス セレックス 直動式 バルブ マルチレックス バルブ コンパクト シリンダ FRLキット 空圧用4方弁 エアシリンダ 電球・蛍光灯製造機械 真空管製造機械 2 3

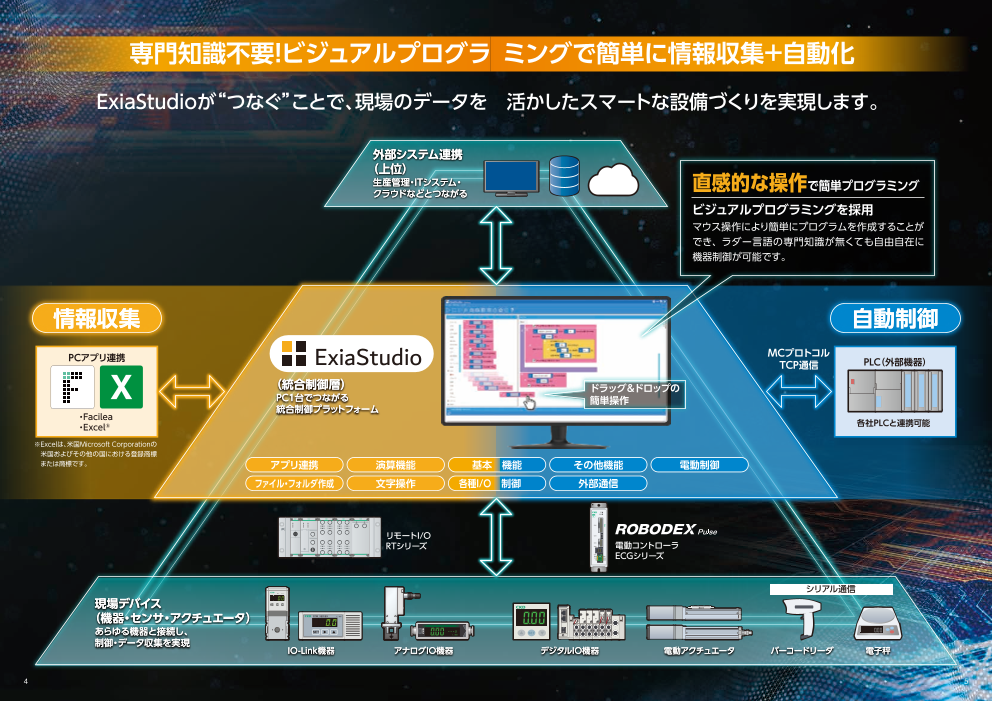

専門知識不要！ビジュアルプログラ ミングで簡単に情報収集+自動化 ExiaStudioが“つなぐ”ことで、現場のデータを  活かしたスマートな設備づくりを実現します。 外部システム連携 （上位） 生産管理・ITシステム・ クラウドなどとつながる 直感的な操作で簡単プログラミング ビジュアルプログラミングを採用 マウス操作により簡単にプログラムを作成することが でき、ラダー言語の専門知識が無くても自由自在に 機器制御が可能です。 情報収集 自動制御 PCアプリ連携 MCプロトコル TCP通信 PLC（外部機器） （統合制御層） ドラッグ＆ドロップの PC1台でつながる 簡単操作 統合制御プラットフォーム ・Facilea ・Excel® 各社PLCと連携可能 ※Excelは、米国Microsoft Corporationの 米国およびその他の国における登録商標 または商標です。 アプリ連携 演算機能 基本　機能 その他機能 電動制御 ファイル・フォルダ作成 文字操作 各種I/O　制御 外部通信 リモートI/O RTシリーズ 電動コントローラ ECGシリーズ シリアル通信 現場デバイス （機器・センサ・アクチュエータ） あらゆる機器と接続し、 制御・データ収集を実現 IO-Link機器 アナログIO機器 デジタルIO機器 電動アクチュエータ バーコードリーダ 電子秤 4 5

情報収集事例 ※QRコードにスマホをかざすと各処理の動画が確認できます。 アナログ計器のデジタル化 Click! お悩み アナログ計器の定期点検で現場まで見に行くのが大変… ●ア ナログ計測器を電子化でき、目視検査が不要 改善結果 ● 迅速に異常時対応が可能 ● 設置場所へ行く工数削減 使用した機能 基本機能 演算機能 文字操作 電動制御 アプリ連携 各種I/O制御 外部通信 ファイル・フォルダ作成 その他機能 システム構成例 Windows PC LANハブ カメラ 各種計器 Excel帳票に自動記録 6

自動化事例 ※QRコードにスマホをかざすと各処理の動画が確認できます。 薬液計量作業の自動化 でピック&プレース Click! 電動コントローラ ECGシリーズ ポンプ リモートI/O RTシリーズ 電子天秤 お悩み 手動だと計量に時間を取られてレシピを誤ってしまうおそれがある ●自 動化することで検査装置に作業者の常駐が不要になった 改善結果 ● 電子天秤とのデータ連携でデータ収集も自動化 ● プログラミングの工数削減 使用した機能 基本機能 演算機能 文字操作 電動制御 アプリ連携 各種I/O制御 外部通信 ファイル・フォルダ作成 その他機能 システム構成例 電動アクチュエータ 電動コントローラ ECGシリーズ 専用ケーブル USB アナログI/O チューブポンプ 電子天秤 チューブ ポンプ アナログI/O LAN RS-232C リモートI/O RTシリーズ 7

情報収集事例 ※QRコードにスマホをかざすと各処理の動画が確認できます。 CO2排出量計測 Click! RTシリーズ ● 各種センサを後付けし、カーボンニュートラルに向けたデータ収集に最適 ● Excel帳票に自動記入でグラフ化・集計もラクラク 使用した機能 基本機能 演算機能 文字操作 電動制御 アプリ連携 各種I/O制御 外部通信 ファイル・フォルダ作成 その他機能 システム構成例 上位サーバーへ送信 LAN リモートI/O RTシリーズ 産業用PC Excel® I/Oケーブル 流量センサ 圧力センサ 電流センサ IO-Linkセンサ・アナログセンサ類 リモートI/O RTシリーズ ● ExiaStudioとセットで使用 することで各種センサ制御 が可能 IO-Link デジタル入出力 アナログ入出力 Click! 8

自動化事例 ※QRコードにスマホをかざすと各処理の動画が確認できます。 包装袋のリーク検査 Click! GSTGシリーズ ● 電動アクチュエータ制御はブロック一つで自由自在 ● シリアル通信機能で、ひずみゲージとのデータ連携が簡単 ● PCのみで検査から機器制御までオールインワン対応 使用した機能 基本機能 演算機能 文字操作 電動制御 アプリ連携 各種I/O制御 外部通信 ファイル・フォルダ作成 その他機能 システム構成例 電動コントローラ ECGシリーズ デジタルI/O 電動アクチュエータ 反力 USB GSTL 空気漏れあり Windows PC RS-232C ロードセル データ収集 電動コントローラ I/Oユニット仕様 項　目 内　容 ECG-A/ECG-Bシリーズ 入力点数 13点 入力形式 フォトカプラ絶縁入力（無極性） 入力部 入力電圧 DC24V±10% 入力電流 4mA/点 ON時入力電圧 19V以上 ● ExiaStudioとセットで使用すること OFF時入力電流 0.2mA以下 出力点数 13点 でデジタルI/Oユニットとして使用 出力形式 フォトカプラ絶縁オープンコレクタ出力 （無極性） 可能 出力部 負荷電圧 DC24V±10% 負荷電流 20mA以下/点 ON時内部降下電圧 3V以下 OFF時漏れ電流 0.1mA以下 Click! 出力短絡保護 あり 9

機能一覧 基本機能 演算機能 文字操作 • 条件分岐 • キーバリュー • 四則演算 •ビ ット演算 • 文字結合 • 文字数計測 • 繰り返し リスト • 四捨五入 • n進数変換 • 文字抽出 • ASCII変換 • 変数/定数 • 関数 など • 文字置換 など •リ スト • タイマ など もし J なら V 10 回繰り返す C C あ ア P 変数 A を V 10 にする 亜 A 電動制御 アプリ連携 • • Facilea • 直動アクチュエータ • Excel®書き込み/ • 回転アクチュエータ スライダ、ロッドタイプ 読み出し • 状態モニタリング • データベースアプリ など • コマンド ロータリタイプ ※Excelは、米国Microsoft Corporation の米国およびその他の国における登録 商標または商標です。 各種I/O制御 外部通信 • デジタルI/O • シリアル通信 • アナログI/O • TCP通信 • IO-Link連携 • MCプロトコル ECGシリーズ • HTTP 外部PC PLC RTシリーズ ファイル・フォルダ作成 その他機能 • ファイルコピー/移動 • C#コンパイル • ファイル出力 • キーボード操作 (csv/txt/xml/json) • マウス操作 C# など など 10

機能一覧 UI作画機能 UIプロジェクトで操作・見える化をもっと自由に 画面付アプリケーションの作成が可能になりました。 ボタンやテキストをドラッグ＆ドロップで自由に配置でき、UIをノーコードで構築できます。 ※ExiaStudio ProにUI作画機能はありません Runtime出力機能(ExiaStudioRuntime) Runt ime出力機能で現場運用の 安定性向上 ExiaStudioで作成したプログラムを 実行専用(Runtime)ファイルとして 出力が可能になりました。 誤操作・改変を防ぎ、現場での安定 運用に貢献します。また複数ファイル の並列実行でプログラムをシンプル かつ高速に処理することが可能です。 よくあるケース：同一PCにまとめてインストール Runtimeドングル 1本で両方動作 開発用ドングル Runtime出力 Runtime + UI統合PC 同一PCにインストール可能 UI出力 別々のPCに入れることも可能 開発ライセンスPC プログラム・UI作成 Runtime Runtime ドングル ドングル Runtime PC UI PC それぞれRuntime用ドングルが1本ずつ必要 11

(器)和中ﾓ非該(2026.4)H 購入後の流れ Important Documents 重要 重要文件 デバイスビジュアルプログラミングツール Important Documents 重要 重要文件 デバイスビジュアルプログラミングツール 取扱注意書 製品の送付 取扱注意書 ライセンスキー ライセンスキー X000-0000-0XXX-XXXX-XXXX X000-0000-0XXX-XXXX-XXXX CKDから「取扱注意書」と「USBドングル」を送付します。 USBドングル ライセンスキー 取扱注意書 ライセンス登録 初めて登録される場合 同じメールアドレスへ2個以上登録される場合 ExiaStudioホームページ https://www.ckd.co.jp/software/exiastudio/jp/ ライセンスキー入力 から登録してください。 ライセンスキー入力 ソフトウェアのダウンロードとインストール ご利用の開始 仕様 項　目 内　容 品名 ExiaStudio（エクシアスタジオ） 形番 AESM-EXIA-1 AESM-EXIARUN AESM-EXIA-2 種類 ExiaStudio本体 Runtimeライセンス 更新ライセンス OS Windows10, 11 64bit 動作環境 CPU Celeron G3900 2.80GHz 必要メモリ 4GB以上 必要ディスク容量 10GB以上の空き領域 メーカ希望小売価格※ 98,000円（税別） オープン価格 30,000円（税別） ※日本国内でのメーカ希望小売価格です 注意事項 ● PCのUSB電力供給量と機器の消費電力量を確認してご使用ください。電力供給が不足し正常に動作しない 場合があります。 ● USBハブを使用すると通信の遅れが発生し、期待通りの動作が出来なくなる可能性があります。 ● AESM-EXIA-1は、USBドングルを差した状態でのみプログラムが作動します。 ● 本製品の保証期間は、貴社のご指定場所に納入後1年間といたします。 保証内容につきましては、CKDホームページ（https://www.ckd.co.jp/kiki/jp/）からご確認ください。 ● AESM-EXIA-1、AESM-EXIARUNは、米国輸出管理規則の規制対象(EAR99)となります。 ● 電動コントローラをI/Oターミナルとしてご使用いただく場合、電源投入直後はExiaStudioの制御下にない ため、コントローラの仕様に準拠した信号が出力されます。必要に応じて対策を講じてください。 詳細はＣＫＤホームページ（https://www.ckd.co.jp/kiki/jp/）をご確認ください。 ● 本製品は、各種アプリケーションの連携機能を有しておりますが、アプリケーションのバージョンや環境により 動作しない可能性があります。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. 0120-771060 お客様技術相談窓口 ○ 受付時間 9:00～12:00/13:00～17:00 C CKD Corporation 2026 All copy rights reserved. （土日、休日除く） 2026.76.DEC
