【エア削減でEco】【エアブローでの汚れ除去に】 パルスブローバルブ BNPシリーズ

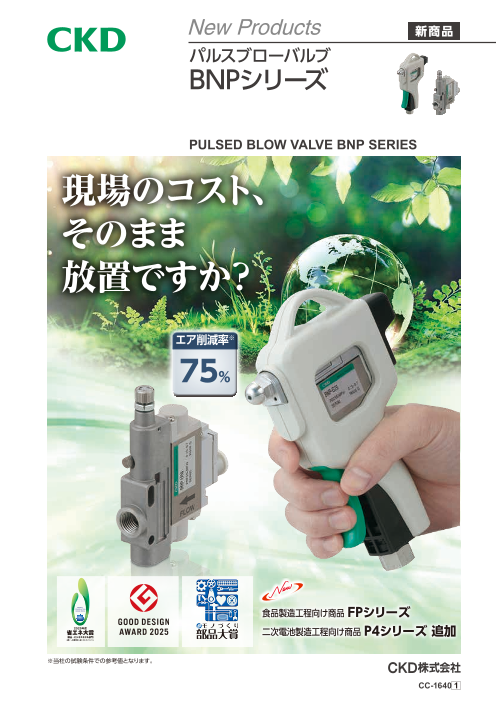

New Products 新商品 パルスブローバルブ BNPシリーズ PULSED BLOW VALVE BNP SERIES 現場のコスト、 そのまま 放置ですか？ エア削減率※ 75% 食品製造工程向け商品 ＦＰシリーズ 二次電池製造工程向け商品 Ｐ４シリーズ 追加 ※当社の試験条件での参考値となります。 CC-1640 1

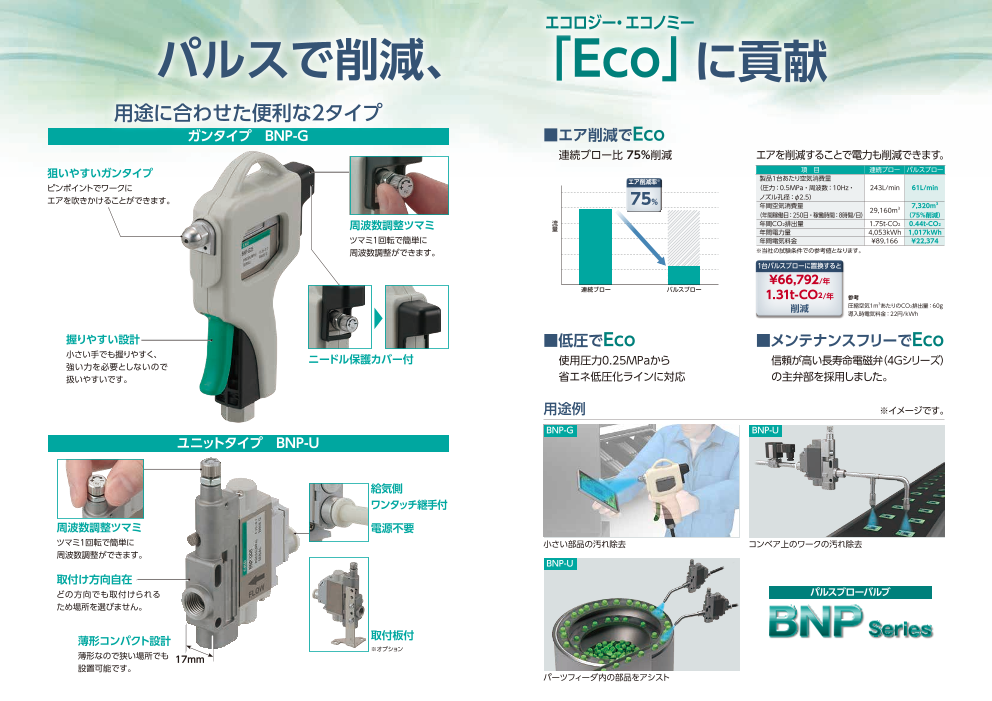

エコロジー・エコノミー パルスで削減、 「Eco」に貢献 用途に合わせた便利な2タイプ ガンタイプ　BNP-G ■エア削減でEco 連続ブロー比 75％削減 エアを削減することで電力も削減できます。 狙いやすいガンタイプ 項　目 連続ブロー パルスブロー エア削減率※ 製品1台あたり空気消費量 ピンポイントでワークに （圧力：0.5MPa・周波数：10Hz・ 243L/min 61L/min エアを吹きかけることができます。 75% ノズル孔径：φ2.5） 年間空気消費量 （年間稼働日：250日・稼働時間：8時間/日） 29,160m3 7,320m3 （75%削減） 周波数調整ツマミ 流 年間CO2排出量 1.75t-CO2 0.44t-CO2 量 年間電力量 4,053kWh 1,017kWh ツマミ１回転で簡単に 年間電気料金 ¥89,166 ¥22,374 周波数調整ができます。 ※当社の試験条件での参考値となります。 1台パルスブローに置換すると ¥66,792/年 連続ブロー パルスブロー 1.31t-CO2/年 参考 削減 圧縮空気1m3あたりのCO2排出量：60g 導入時電気料金：22円/kWh 握りやすい設計 ■低圧でEco ■メンテナンスフリーでEco 小さい手でも握りやすく、 ニードル保護カバー付 強い力を必要としないので 使用圧力0.25MPaから 信頼が高い長寿命電磁弁（4Gシリーズ） 扱いやすいです。 省エネ低圧化ラインに対応 の主弁部を採用しました。 用途例 ※イメージです。 BNP-G BNP-U ユニットタイプ　BNP-U 給気側 ワンタッチ継手付 周波数調整ツマミ 電源不要 ツマミ１回転で簡単に 小さい部品の汚れ除去 コンベア上のワークの汚れ除去 周波数調整ができます。 BNP-U 取付け方向自在 どの方向でも取付けられる パルスブローバルブ ため場所を選びません。 BNP Series 薄形コンパクト設計 取付板付 ※オプション 薄形なので狭い場所でも 17mm 設置可能です。 パーツフィーダ内の部品をアシスト

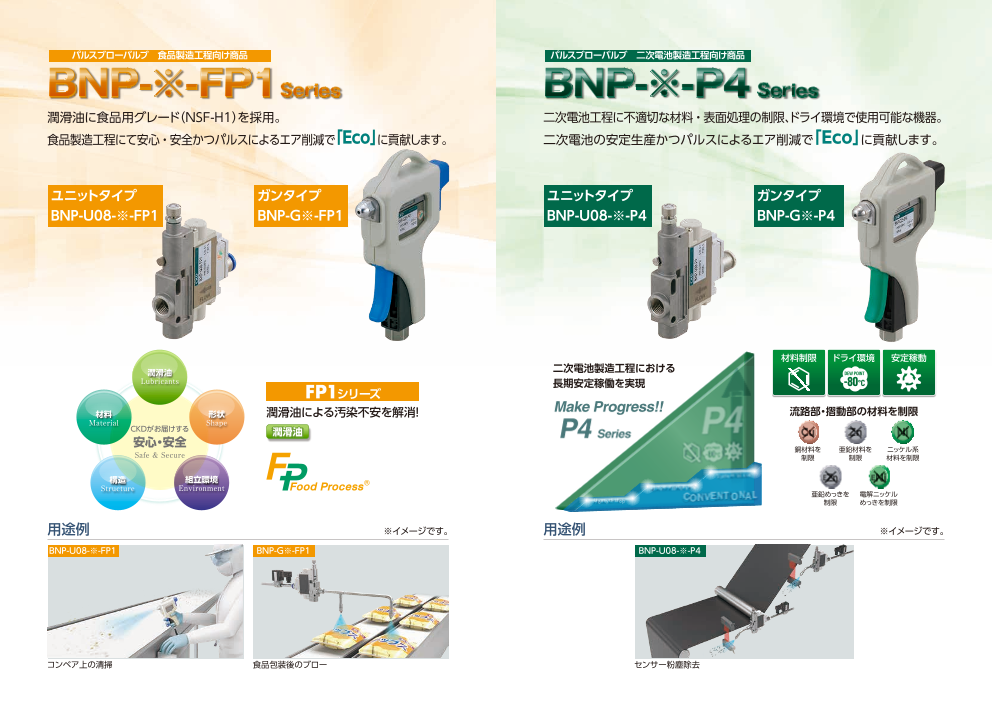

パルスブローバルブ　食品製造工程向け商品 パルスブローバルブ　二次電池製造工程向け商品 潤滑油に食品用グレード（NSF-H1）を採用。 二次電池工程に不適切な材料・表面処理の制限、ドライ環境で使用可能な機器。 食品製造工程にて安心・安全かつパルスによるエア削減で「Eco」に貢献します。 二次電池の安定生産かつパルスによるエア削減で「Eco」に貢献します。 ユニットタイプ ガンタイプ ユニットタイプ ガンタイプ BNP-U08-※-FP1 BNP-G※-FP1 BNP-U08-※-P4 BNP-G※-P4 材料制限 ドライ環境 安定稼動 二次電池製造工程における FP1 長期安定稼働を実現 シリーズ 潤滑油による汚染不安を解消！ Make Progress!! 流路部・摺動部の材料を制限 潤滑油 P4 Series Cu Zn Ni 銅材料を 亜鉛材料を ニッケル系 制限 制限 材料を制限 EZn ENi 亜鉛めっきを 電解ニッケル 制限 めっきを制限 用途例 ※イメージです。 用途例 ※イメージです。 BNP-U08-※-FP1 BNP-G※-FP1 BNP-U08-※-P4 コンベア上の清掃 食品包装後のブロー センサー粉塵除去

BNP Series BNP Series 仕様 外形寸法図 項　目 BNP-G（ガンタイプ） BNP-U（ユニットタイプ） 使用流体 圧縮空気注1 ●BNP-G※ 使用圧力 MPa ０.２５～０.７ 耐圧力 MPa １.０５ 周囲温度 ℃ －５～５０（凍結なきこと） 26 流体温度 ℃ ５～５０ 112 二面幅12 99 パルス周波数範囲 Hz ５～１５注2 注3 10 53 接続口径 供給ポート Ｒｃ１/４ ワンタッチ継手φ８ ブローポート ノズル付 Ｒｃ１/４ G1/8 ノズル孔径 mm 2.5(推奨)　3.0 ー (ノズル側) 質量 g 250 130 注1：一次側にドライヤ、フィルタ、オイルミストフィルタ取付け水分・油分を除去してください。 ノズル孔径選択 BNP - 　　　- 　　 注2：圧力：0.5MPa、温度：常温、当社測定回路における性能です。 （外形寸法共通） 注3：本製品は、連続ブローには対応していません。 ニードル回転角度に対する周波数特性 標準・P4シリーズ FP1シリーズ 20 φ3 20 35 φ2.5 φ3 φ2.5 13.8 62 15 15 二面幅17 97 周 周 波 波 数10 数10 Rc1/4 (供給側) （Hz） （Hz） 5 5 ●BNP-U08 13.5 11 0 0 0 90 180 270 360 0 90 180 270 360 450 540 ニードル回転角度（°） ニードル回転角度（°） 2-4.4×6.4 長穴(取付穴) 形番表示方法 5 25 35 BNP G25 φ10 サイレンサ※ SL-M5 機種形番 2 オプション 4.3×10.8 長穴(取付穴) プラグ 1 タイプ 3 シリーズ Rc1/4(SS) ノズル側 ワンタッチ 継手φ8 供給側 1 タイプ 2 オプション 3 シリーズ 記号 内　容 記号 内　容 記号 内　容 G25 ガン・ノズル孔径2.5mm 無記号 なし 無記号 標準 φ4.3 14.2 G30 ガン・ノズル孔径3.0mm Ｐ 取付板添付注1 FP1 食品製造工程向け商品 (取付穴) U08 ユニット・ブローポート 注1：取付板はユニット P4 二次電池製造工程向け商品 Rc1/4 4 タイプ(U08)専用と 取付板 8 68(P4仕様の場合は73.5） なります。 6-φ4.4 (取付穴) 取付板単品形番 BNP-MOUNT-PLATE-KIT ※取付板、取付ねじ2本、平座金2個、ナット2個 ※P4仕様の場合は、 R1/8プラグ 　貫通穴付プラグになります。 26 50.5 26.5 96 1(ニードル調整時寸法) (24.5) 15.5 24.8 17 6.5 12 16(ニードルカバー調整時寸法) 22 15.2 (4.25) 27 4.75 157 36 32.7 43.8

(器)和中ﾓ非該(2026.4)H BNP Series 関連商品 マルチフィット　FFB・FFGシリーズ 流体制御バルブに求められる機能を    一つのボディに集約 ■高い信頼性 Click! 高耐久、高耐食、耐圧容器構造、コイル焼け防止 ■選びやすい 多種流体対応、豊富なバリエーション ■使いやすい 高い設置自由度、メンテナンス性の向上、静音構造、低消費電力化 ■用途別シリーズに対応 食品製造工程向け商品FPシリーズ、 二次電池製造工程向け商品Ｐ４シリーズ ドレンセパレータ　FXシリーズ エレメント不要で水分分離効率99％ ■高性能ルーバによる最適な遠心分離 最適形状な羽の枚数や高さの高性能ルーバを使用 Click! 遠心分離によりエレメント不要で水分除去を実現 ■軽量・コンパクト 圧縮空気をアフタークーラーで冷却。 ドレン、異物を除去したキレイなエアを供給 ■連続使用可能 FX1004・FX1011は、FRLの2000・3000・4000シリーズ、 FX1037は、FRLの6000・8000シリーズとモジュールが可能 詳細についてはCKD機器商品サイト(https://www.ckd.co.jp/kiki/jp/)→「形番」をご覧ください。 使用上の注意事項 　ご使用前に必ずお読みください。「方向制御弁①」(No.RJ-011)の使用上の注意事項も併せてお読みください。 ●エアブローにより飛散物が目に入ること、また騒音性難聴になる可能性があるため保護メガネと耳栓を着用してください。 ●塵埃の多い場所や飛散する場所に放置すると内部へ侵入やサイレンサの詰まりなどで動作不良の原因となる可能性があります。 ●ニードル調整時、過度な回転トルクをかけないでください。 ●ニードル調整後、ナットで固定し、ニードルカバー(BNP-Gのみ)を閉めてください。 ●ドライ状態の付着物の除去、ワーク搬送補助などに使用できます。水分、油分の除去は確認の上ご使用ください。 ●本製品は、フッ素グリースを使用したスプール弁構造を採用しており、ブローエアの中に油分や摩耗粉が混入する可能性が あります。 ●本製品は取扱説明書を読んだ上で適切にご使用ください。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. 0120-771060 お客様技術相談窓口 ○ 受付時間 9:00～12:00/13:00～17:00 C CKD Corporation 2026 All copy rights reserved. （土日、休日除く） 2026.5.DCEC
