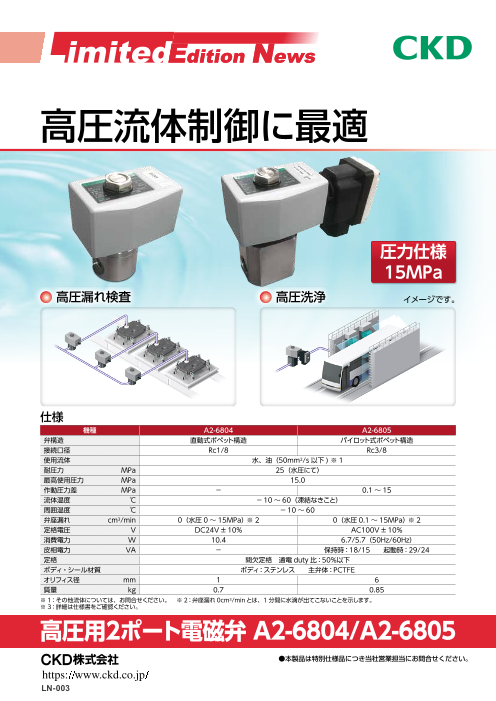

【高圧流体制御に最適】高圧用2ポート電磁弁 A2-6804/A2-6805

高圧流体制御に最適 圧力仕様 15MPa 高圧漏れ検査 高圧洗浄 イメージです。 仕様 機種 A2-6804 A2-6805 弁構造 直動式ポペット構造 パイロット式ポペット構造 接続口径 Rc1/8 Rc3/8 使用流体 水、油（50mm2/s 以下 ) ※ 1 耐圧力 MPa 25（水圧にて） 最高使用圧力 MPa 15.0 作動圧力差 MPa − 0.1 ～ 15 流体温度 　 ℃ −10 ～ 60（凍結なきこと） 周囲温度 ℃ −10 ～ 60 弁座漏れ cm3/min 0（水圧 0 ～ 15MPa） ※ 2 0（水圧 0.1 ～ 15MPa） ※ 2 定格電圧 Ｖ DC24V±10％ AC100V±10％ 消費電力 W 10.4 6.7/5.7（50Hz/60Hz） 皮相電力 VA − 保持時：18/15　　起動時：29/24 定格 間欠定格　通電 duty 比：50％以下 ボディ・シール材質 ボディ：ステンレス　　主弁体：PCTFE オリフィス径 mm 1 6 質量 kg 0.7 0.85 ※ 1：その他流体については、お問合せください。　※ 2：弁座漏れ 0cm3/min とは、1 分間に水滴が出てこないことを示します。 ※ 3：詳細は仕様書をご確認ください。 高圧用2ポート電磁弁 A2-6804/A2-6805 ●本製品は特別仕様品につき当社営業担当にお問合せください。 LN-003

A2-6804/A2-6805 A2-6804 直動式 28 42 (300) 46 1 品番 部品名称 材質 ❶ コイル − 2 SUS405相当・ ❷ コアー組立 316L・403 3 ステンレス 4 ❸ プランジャ SUS405相当 ステンレス（めっき） 5 ❹ ばね SUS304 ステンレス 6 IN OUT ❺ 弁体 PCTFE 7 2×Rc1/8 三フッ化塩化エチレン Φ1 Φ37.5 ❻ ガスケット HNBR 水素化ニトリルゴム 2×M5深さ8 回路図記号 ❼ ボディ SUS303 ステンレス OUT IN A2-6805 パイロット式 28 103 46 72 品番 部品名称 材質 1 ❶ コイル − 2 SUS405相当・Cu・ ❷ コアー組立 316L・403 3 ステンレス・銅 ❸ プランジャ SUS405 相当 4 ステンレス（めっき） ❹ 弁体 PCTFE 5 三フッ化塩化エチレン 6 ❺ Oリング NBR ニトリルゴム 7 IN OUT ❻ 主弁 SUS304 ステンレス 8 2×Rc3/8 Φ6 45 40 ❼ 弁体 PCTFE 三フッ化塩化エチレン 2×M5深さ8 ❽ ボディ SUS304 ステンレス 回路図記号 OUT IN Φ 50 2026.5.GZZ 18 18 11 58 80.5 12 45 28 98
